Сопротивление материалов Задачи для домашних заданий, примеры решений (стр. 6 )

Исходные данные

Шифр	М1 кНм	М2 кНм	l м	h/b	d/b	Dср/b	tт МПа	nт
31–6	7	5	1,4	1,75	1,1	1,4	210	2,2

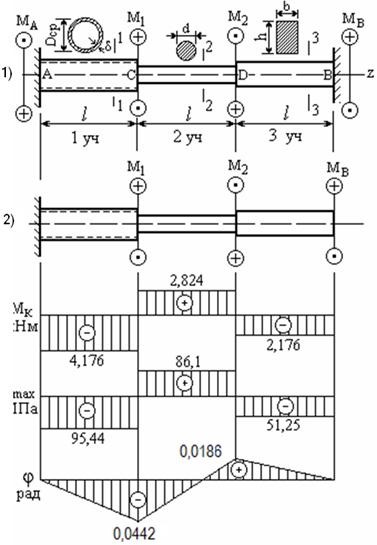

Расчётная схема и эпюры

Решение

Обозначим продольную ось z, точки A и B, номера участков 1, 2, 3. Концы стержня защемлены, поэтому возникают реактивные моменты MA и MB, которые необходимо вычислить. Количество неизвестных опорных реакций равно двум, а уравнение статики для данной системы сил единственное, а именно:

MA - M1 + M2 - MB =

Поэтому данная система один раз статически неопределима. Кроме уравнения (1) требуется составить еще одно уравнение, содержащее те же неизвестные MA и MB. С этой целью поступим следующим образом. Отбросим правое защемление, но его влияние заменим моментом MB, пока неизвестным по величине и направлению. Таким образом, получим расчётную схему 2), эквивалентную исходной схеме 1). Теперь к стержню приложены три нагрузки: M1, M2, MB в виде моментов, в том числе и искомый – MB. Поскольку правый конец стержня защемлён, угол поворота этого сечения вокруг продольной оси стержня должен быть равным нулю, т. е. . Такой поворот в точке B является результатом действия трех силовых факторов: M1, M2, MB.

По принципу независимости действия сил угол поворота сечения B можно сначала подсчитать от каждого момента и результаты затем просуммировать. Поступая так, получим второе уравнение, дополняющее (1):

. (2)

При составлении этого уравнения учтено, что момент M1 закручивает лишь первый участок стержня, момент M2 – участки 1 и 2, а момент MB – все три участка. Сократим левую часть уравнения (2) на и G и получим

. (3)

Уравнения (1) и (3) образуют систему для определения MA и MB. Для её решения сначала необходимо определить моменты инерции J, J, J.

Первый участок стержня представляет собой тонкостенную трубу с соотношением размеров Dср : = 10. Для её сечения

(4)

Сечение стержня второго участка – сплошное круглое. Его момент инерции при кручении

. (5)

Третий участок стержня имеет прямоугольное поперечное сечение. Поэтому

J (6)

Здесь – табулированный коэффициент, зависящий от соотношения сторон прямоугольника. Для заданного соотношения h/b = 1,75 его значение берётся из таблицы учебника [9]: Формула (6) даёт результат

J. (7)

Значения крутящих моментов и найденные значения моментов инерции сечений подставляем в (3)

Сокращаем во всех слагаемых b4, проводим несложные арифметические подсчёты и получаем

.

После преобразований уравнение принимает вид

12,94 MB = 28,17.

Отсюда имеем

MB = 2,176 кНм.

Из уравнения (1) находим реактивный момент в защемлении левого конца:

MA = M1 - M2 + MB = 7 – 5 + 2,176 = 4,176 кНм.

Теперь можно приступить к построению эпюры крутящих моментов. В произвольном месте каждого участка стержня проведём сечения 1–1, 2–2, и 3–3.

Для примера рассмотрим первый участок подробно. Возьмем левую отсечённую часть и покажем крутящий момент в сечении M. Хотя его направление можно выбирать произвольно, лучше избрать положительное направление, т. е. такое, чтобы при взгляде в торец отсечённой части он был виден направленным против хода часовой стрелки.

Весь стержень находится в равновесии. Значит, и любая отсечённая от него часть должна быть в равновесии. Следовательно, можно записать уравнение равновесия:

Отсюда имеем

Знак минус указывает на то, что в данном сечении крутящий момент противоположен по направлению, показанному на чертеже, т. е. направлен по часовой стрелке. Значит, получившийся знак автоматически удовлетворяет правилу знаков. Это следствие того, что заранее направление крутящего момента было выбрано положительным.

Аналогичные действия приведут к моментам в сечениях второго и третьего участков

кНм, кНм.

По итогам вычислений строим эпюру крутящих моментов. Размеры поперечного сечения стержня необходимо находить из условия прочности

(8)

Здесь – номер участка. Левая часть неравенства есть наибольшее значение касательного напряжения по модулю для всего стержня. Правая часть – допускаемое напряжение для материала по касательным напряжениям. Установим их. Для каждого участка найдем максимальное касательное напряжение по общей формуле

Крутящие моменты уже найдены. Определим моменты сопротивления при кручении:

В последней формуле α – табулированный коэффициент, зависящий от соотношения сторон прямоугольника. Для заданного соотношения h / b = 1,75 его значение взято из таблицы учебника [9]:

Для каждого участка определяем локальные максимумы касательных напряжений:

(9)

(10)

(11)

Из сравнения результатов видим, что опасными являются сечения второго участка.

Допускаемое касательное напряжение

.

Условия прочности (8) принимает конкретный вид

Отсюда определяем ширину прямоугольного сечения:

Остальные размеры находятся из соотношений, заданных условием задачи:

Зная размер b, теперь по формулам найдем наибольшее касательное напряжение для каждого участка:

Максимальное касательное напряжение в сечениях второго участка должно получаться в данной задаче равным допускаемому напряжению, так как именно по условию прочности этого участка определён размер b. Небольшая разница, образовавшаяся здесь: 95,44 МПа вместо 95,45 МПа, объясняется арифметическими погрешностями округления чисел в ходе вычислений.

С помощью этих результатов строим эпюру наибольших касательных напряжений .

Определим теперь углы закручивания сечений в точках A, C, D, B, последовательно. Предварительно формулам (4), (5), (7) необходимо вычислить моменты инерции сечений уже конкретно, в числах:

Левый конец стержня закреплён. Поэтому . Угол поворота сечения C равен углу закручивания первого участка. Значит,

Угол поворота сечения D состоит из двух слагаемых: , где – угол закручивания второго участка стержня. Подставляя, находим

Аналогично для сечения B имеем

Нулевого результата следовало ожидать, так как сечение B защемлено, и его угол поворота, разумеется, должен равняться нулю. По полученным данным строим эпюру углов закручивания .

Исходные данные

Второе число шифра	М1 кНм	М2 кНм	l м	h/b	D/b	d/b	Dср/b	tт МПа	nт
1	8	6	1,2	1,0	2,0	1,0	1,5	120	1,5
2	6	7	1,4	2,0	1,5	1,0	1,2	200	2,0
3	5	8	1,1	1,5	2,0	0,8	1,8	180	1,8
4	7	5	1,3	2,0	1,8	1,2	1,6	160	1,6
5	4	6	1,2	1,5	1,6	1,1	1,9	170	1,7

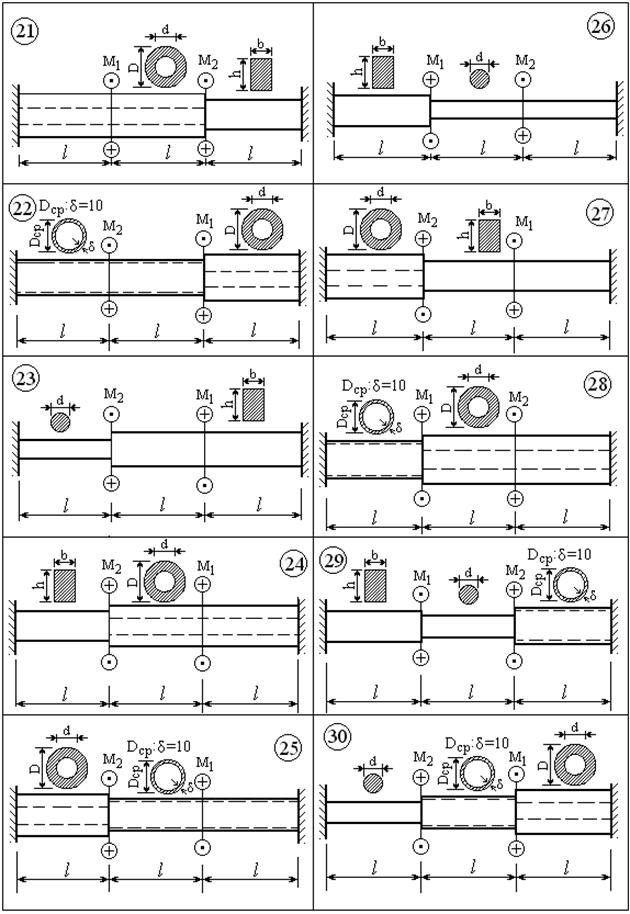

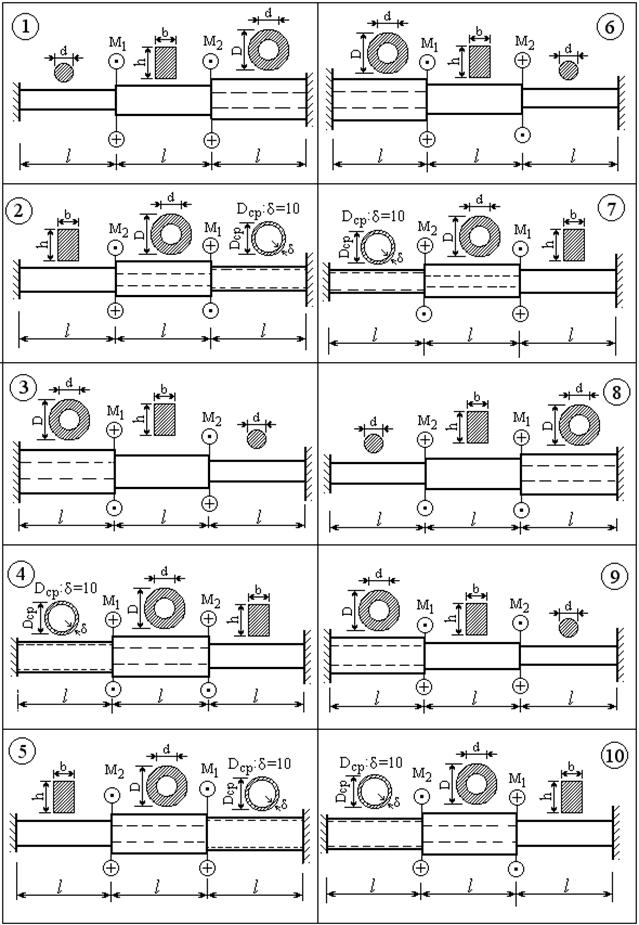

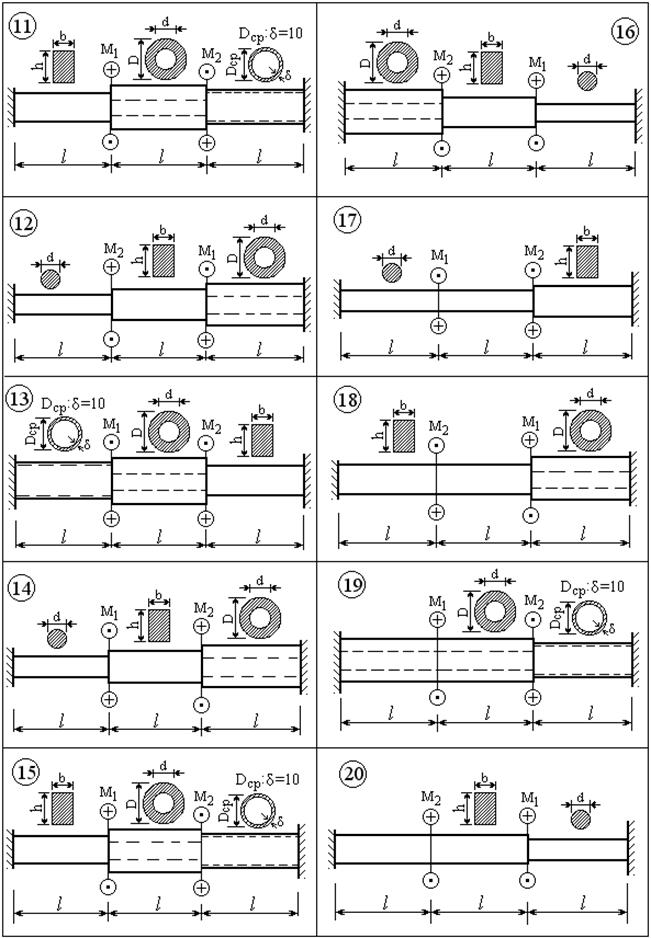

расчётные схемы

Литература

1. Александров материалов. – М.: Высшая школа, 2000. – 560 с.

2. и др. Сопротивление материалов с основами теории упругости и пластичности. – М.: изд. Ассоц. строит. вузов, 1995. –572 с.

3. и др. Сборник задач по сопротивлению материалов. – М.: Наука, 1984. – 407 с.

4. Дарков материалов. – М., 1989. – 624 c.

5. , , Руководство к решению задач по сопротивлению материалов. – М.: Высшая школа, 1999. – 592 с.

6. и др. Пособие к решению задач по сопротивлению материалов. – М.: Высшая школа, 1985. – 399 с.

7. Саргсян материалов, теории упругости и пластичности. – М., 2000. – 286 с.

8. Сопротивление материалов / под ред. . – М., 2000. – 430 с.

9. Феодосьев материалов. – М.: Изд-во МГТУ, 1999. – 591 с.

10. , , Трошин материалов – М.: Изд-во МАИ, 2000. – 616 с.

11. Сайт кафедры теоретической и прикладной механики: http://kafedratpm. *****.

Содержание

Предисловие …………………………………………………………………………………………	3
Общие указания по выполнению заданий …………………………………………………………	4
Задачи и примеры решений Задача 1. Определение внутренних сил методом сечений ……………………………………….	6
Задача 2. Растяжение – сжатие прямолинейного ступенчатого стержня ……………………….	21
Задача 3. Расчёт шарнирно-стержневой системы на прочность и жёсткость по предельным состояниям ………………………………………………………………………………..	28
Задача 4. Расчёт на растяжение – сжатие ступенчатого стержня с зазором …………………….	32
Задача 5. Растяжение – сжатие упруго-пластической статически неопределимой стержневой системы ………………………………………………………………………………	38
Задача 6. Исследование упруго–пластической статически неопределимой стержневой системы (учебно-исследовательская работа) ………………………………………………...	45
Задача 7. Геометрические характеристики сечения из прокатных профилей …………………..	52
Задача 8. Геометрические характеристики симметричного сечения …………………………….	57
Задача 9. Кручение статически неопределимого стержня ………………………………………..	61
Литература …………………………………………………………………………………………..	69
