Форточка для теплицы «ТЭНФИ-2,5»

ФОРТОЧКА для теплицы «ТЭНФИ-2,5»

1. Общие сведения.

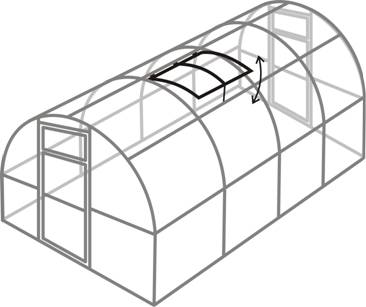

Рис.1 Расположение форточки на каркасе теплицы.

Теплицы ТЭНФИ-2,5 для вентиляции оснащены форточками на каждом фронтоне. Они позволяют эффективно проветривать внутренний объём теплицы. В дополнение к штатным форточкам теплицы могут оборудоваться дополнительными форточками в кровле.

Форточка в кровле позволяет проветривать теплицы без сквозняков, так как горячий воздух выходит вверх, смешиваясь с поступающим снаружи свежим воздухом и обмениваясь с ним влагой и теплом по принципу противотока.

2. Технические данные.

Форточка встраивается непосредственно в каркас теплицы и устанавливается на центральную продольную стяжку каркаса справа или слева (рис.1). При установке



нескольких форточек рекомендуется, чтобы они располагались в шахматном порядке и были обращены в разные стороны.

Форточки в кровле изготовлены, как и сам каркас теплицы, из оцинкованного стального профиля сечением 25х30мм и толщиной стали 1мм. Крепёжные элементы аналогичны элементам каркаса и изготовлены из оцинкованной стали толщиной 2мм.

Лист сотового поликарбоната, идущий в комплекте с форточкой, своими размерами превышает размеры отверстия, которое вырезается в кровле теплицы, полностью перекрывая его. В сочетании с самоклеящимся уплотнителем по периметру это обеспечивает гидро - и теплоизоляцию теплицы при закрытом положении форточки.

Уплотнитель форточки изготовлен из EPDM - этилен-пропиленового каучука, долговечного, устойчивого к механическим нагрузкам и атмосферному воздействию материала, сохраняющего эластичность на протяжении всего срока службы.

Для фиксации форточки в открытом положении используется кронштейн 105. Достаточно поднять форточку вверх до упора и отпустить. Чтобы снять фиксацию, надо приподнять форточку и отпустить.

Плотное закрывание форточки обеспечивают два уголка, используемых для запирания по принципу щеколды.

3. Комплект поставки

Таблица №1

№	Наименование,	Рисунок	Количествои
детали	размеры детали
1	1-900мм, Дуга длинная		2 шт
2	2-840мм, Дуга короткая		1 шт
3	3-850мм, Поперечина		1 шт
верхняя
4	4-850мм, Поперечина		1 шт
нижняя
5	2мм уголок, 76х76мм		8 шт

6	2мм шайба квадратная,		6 шт
30х35мм
7	Петля накладная, ПН5-		4 шт
40
8	Саморез оконный,		16 шт
3,9х16мм
9	Саморез с пресс-шайбой		14 шт
4,2х16мм
10	Болт мебельный М6х40		16 шт
11	Гайка М6 с фланцем		18 шт
12	Кронштейн 105		1 шт
13	Винт М4		2 шт
14	Гайка М4		2 шт
15	EPDM-уплотнитель		4,5 м. п.
самоклеящийся
	4мм сотовый
16	поликарбонат		1 шт
	1050х1080мм
17	UP-профиль торцевой		2 шт
прозрачный, 1,05м

4. Установка форточки.

Собрать рамку форточки из дуг 1 и 2 и поперечин 3 и 4, соединяя их с помощью уголков 5 болтовыми соединениями (рис.2,3). На дугах в местах соединения болты 10 вставлять через шайбы квадратные 6.

Оконными саморезами 8 привернуть петли 7 к боковой стенке продольной стяжки каркаса (рис.3). Петли расположить таким образом, чтобы наружная поверхность рамки форточки оказалась на 4 мм выше поверхности стяжки каркаса (рис.3, А-А). Кроме того, петли не должны накладываться на крепёжные элементы рамки форточки (рис.2).

Рис.2 Вид форточки с внутренней стороны теплицы.

а. Продольная стяжка каркаса теплицы, б. Дуга каркаса теплицы

Приложить рамку форточки изнутри к сотовому поликарбонату в проёме каркаса так, чтобы она в верхней части упиралась в петли 7, закреплённые на стяжке каркаса, а по бокам располагалась на равных расстояниях от дуг каркаса теплицы. Обвести рамку по внешнему контуру маркером. Вырезать в сотовом поликарбонате кровли теплицы прямоугольный проём на 10-15мм шире отмеченного маркером контура.

На верхнюю и нижнюю кромки сотового поликарбоната в вырезанном проёме установить UP-профили 17 для защиты от попадания пыли, грязи, воды и прочего. По периметру проёма с наружной стороны установить самоклеящийся уплотнитель

15 (рис.4).

Болтовыми соединениями установить на нижней поперечине 4 рамки уголки-запоры. Для предотвращения отворачивания на болты 10 закручивается по две гайки 11, расположенные фланец к фланцу (рис.3, Б-Б).

Закрепить лист сотового поликарбоната 16, идущий в комплекте с форточкой, на внешнюю сторону рамки саморезами 9 так, чтобы в верхней части край листа был на расстоянии 60мм от рамки, а по бокам были равные расстояния.

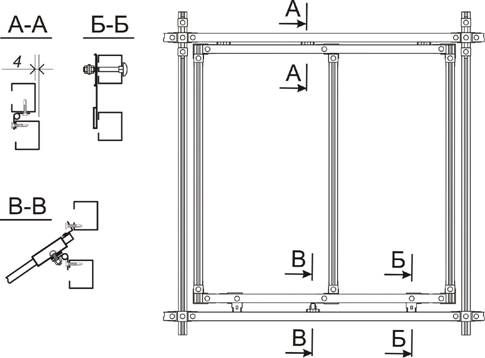

Рис.3 Вид форточки снаружи теплицы.

Установить UP-профили 17 на верхнюю и нижнюю кромки листа сотового поликарбоната 16. Для предотвращения сползания профиля с поликарбоната в процессе эксплуатации рекомендуется устанавливать его на прозрачный герметик (в комплект не входит).

Рамку форточки с закреплённым на ней поликарбонатом приложить к проёму в кровле теплицы таким образом, чтобы с боков было равное расстояние до дуг каркаса теплицы, а петли 7, закреплённые ранее на центральной стяжке каркаса, накладывались снизу на поперечину форточки 3. Прикрепить петли 7 к поперечине форточки 3 саморезами 8. Саморезы вкручивать снизу в центр крайней полочки профиля (рис.3, А-А).

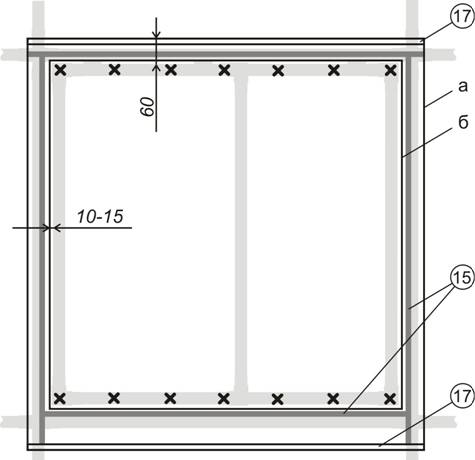

Рис.4 Схема расположения уплотнителя и листа сотового поликарбоната на форточке. Крестиками отмечено расположение кровельных саморезов.

а. Кромка листа сотового поликарбоната на форточке, б. линия выреза в поликарбонате кровли.

Кронштейн 12 устанавливается в последнюю очередь. С помощью винтов 13 и гаек 14 соединить опору кронштейна с половиной петли 7. Вторую половину петли саморезами 8 прикрепить к продольной стяжке каркаса теплицы примерно посередине (рис.3, В-В). В случае использования на форточке автомата проветривания кронштейн не устанавливается.

Форточка готова к эксплуатации.
