Инструкция по монтажу стенового профнастила
Стеновые и кровельные профили имеют трапециевидный изгиб и глубину профилирования 10, 20, 45 и 57мм. Они используются для обустройства вентилируемых фасадов и кровель. Возможно изготовление профилей, длина которых указана заказчиком. Профили производятся из оцинкованной стали (толщина 0,5 или 0,7мм) или оцинкованной стали с полимерным покрытием (толщина 0,5мм).

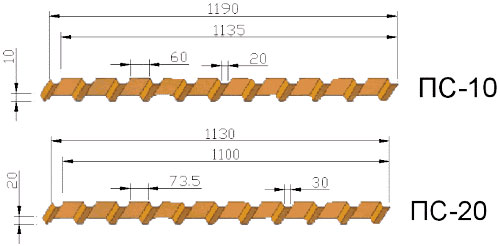

Для облицовки фасадов и отделки внутренних поверхностей помещения применяется стеновой профнастил ПС-8, ПС-10 или ПС-20. Такие профили не имеют капиллярной канавки, что позволяет обеспечить взаимозаменяемость отдельных частей профиля.
Крепления профнастила производится посредством самонарезающих шурупов (4,8х38мм), ввинчиваемых в прогиб волны профиля. При монтаже используется аккумуляторная или электрическая дрель, снабженная храповой муфтой. На 1кв. м. расходуется в среднем 6 шурупов. На карнизе и гребне шурупы необходимо ввинчивать в прогиб каждой второй волны плиты профнастила, в середине плиты крепление производится в каждую доску обрешетки. Для надежного крепления бокового нахлеста шаг между заклепками или шурупами для кровельного профиля должен составлять 0,5м, для стенового — 1м. В процессе монтажа кровельного профнастила следует обращать внимание на исправность водосточной канавки.
Для устройства утепленных фасадов дополнительно применяются специальные уголки-посредники. Они служат для выравнивания поверхности стен, а также для последующего крепления Z-профиля, который обеспечивает возможность заполнения теплоизоляционным материалом созданного таким образом дополнительного пространства. При устройстве утепленного вентилируемого фасада крепление профнастила осуществляется к дополнительному малому Z-профилю, создающему пространство для циркуляции воздуха (см. рисунки). Шаг установки несущего горизонтального Z-профиля рассчитывается в зависимости от его геометрических размеров и нагрузки, а также от габаритных размеров применяемого утеплительного материала. Максимальный шаг — L=1м (см. рисунки).
1. Несущая ограждающая конструкция 2. Эффективный утеплитель 3. Стальной уголок для жесткости и для выравнивания кривизны плоскости стены 4. Z-образный профиль 5. Z-образный профиль малый (дополнительный) для проветривания 6. Пленка ветробарьер 7. Стеновой профнастил 8. Крепежные шурупы |
|
1. Несущая ограждающая конструкция 2. Эффективный утеплитель 3. Стальной уголок для жесткости и для 4. выравнивания кривизны плоскости стены 5. Z-образный профиль 6. Пленка ветробарьер 7. Стеновой профнастил 8. Крепежные шурупы |
|

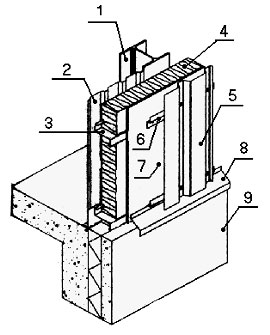

1. Каркас здания 2. Внутренний стеновой профиль 3. Z-образный профиль 4. Эффективный утеплитель 5. Стеновой профнастил 6. Z-образный профиль малый (дополнительный) для проветривания 7. Пленка ветробарьер 8. Цокольная планка 9. Цоколь здания |
|

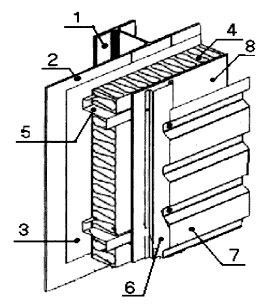

1. Каркас здания 2. Внутренние стеновое ограждения 3. Гидробарьер 4. Эффективный утеплитель 5. Z-образный профиль 6. П-образная планка 7. Стеновой профнастил 8. Пленка ветробарьер |
|

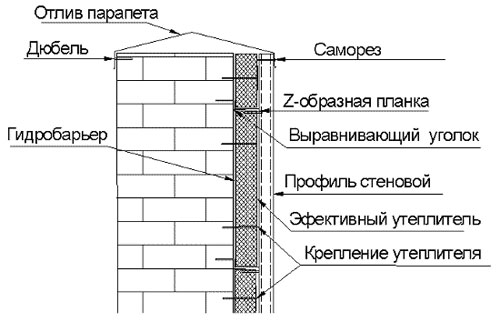

Одна из конструкций крепления стеновых материалов, а также вид парапетной части здания представлен на нижнем рисунке. Это один из возможных вариантов устройства стенового ограждения при уже существующей несущей стене. Характерные узлы примыкания профиля сходны с узлами примыкания металлочерепицы и представлены на рисунках. Монтировать профнастил можно как горизонтально так и вертикально, при этом изменится только направление и конфигурация планок-посредников.
При проектировании и устройстве ограждения необходимо учитывать, что стоимость 1м2 ограждающей конструкции из профнастила будет состоять из:
1. Стоимость внутреннего ограждения, профиль (если он используется в качестве внутреннего ограждения).
2. Паробарьер.
3. Эффективный утеплитель.
4. Гидробарьер- для кровли, ветробарьер - для стены.
5. Наружное ограждение из кровельного или стенового профиля.
6. Планки посредники и элементы крепления (шурупы).

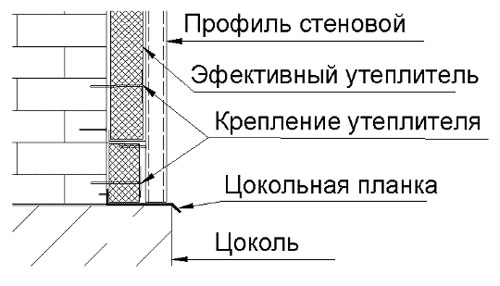

Вид представленного ограждения в уровне цоколя будет выглядеть более эстетичнее, если на границе с цоколем установить цокольную планку, в случае отсутствия цоколя профиль может упираться внизу прямо на отмостку, но для этого она должна иметь ровную поверхность.

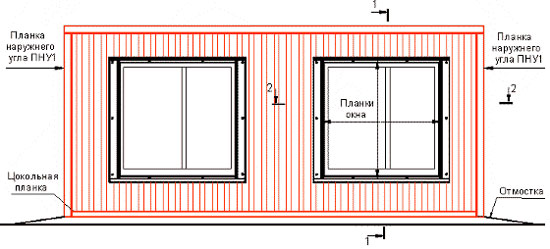

На рисунке изображен фасад утепленного здания и указаны места установок комплектующих планок. Детально узлы примыкания и конфигурация планок изображены на разрезах.
Фасад здания отделанный профнастилом (ПС-8, ПС-10, ПС-20)
1-1

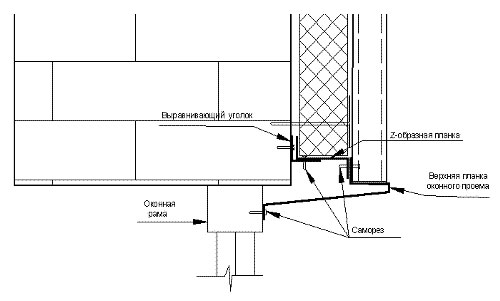

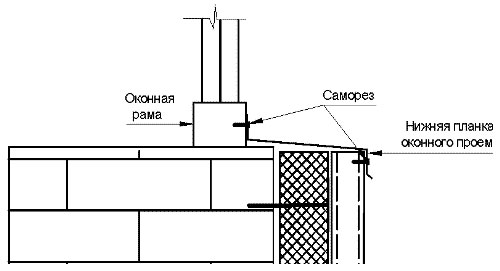

На разрезе 1-1 показана установка верхних и нижних планок окна, рассмотрен случай кирпичной несущей стены, эти планки могут иметь другую конфигурацию и размеры полок, отличную от указанных на схеме, это связано с разными конструкциями здания и его частей.
2-2
При обходе планками дверных проемов используются такие же конфигурации планок со своими размерами полок.
