Применение взрывозащищенного электрооборудования

ПРИМЕНЕНИЕ ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ

Классификация взрывоопасных зон

Взрывоопасная зона: Зона, в которой имеется или может образоваться взрывоопасная газовая смесь в объеме, требующем специальных мер защиты при конструировании, изготовлении и эксплуатации электроустановок.

Взрывобезопасная зона: Зона, в которой не может образоваться взрывоопасная газовая смесь в объеме, требующем специальных мер защиты при конструировании, изготовлении, и эксплуатации электроустановок.

В среде смесей горючих газов или паров с воздухом взрывоопасные зоны подразделяют на три класса [ГОСТ Р 51330.9-99]:

Зона класса 0: Зона, в которой взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени.

Зона класса 1: Зона, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации.

3она класса 2: Зона, в которой маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко, и существует очень непродолжительное время.

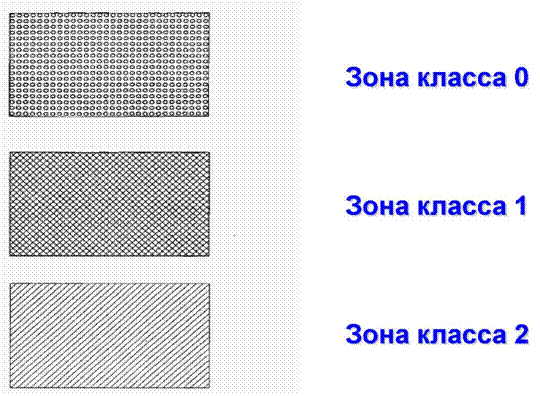

Предпочтительные обозначения при классификации взрывоопасных зон

В среде смеси горючей пыли или волокон с воздухом используется следующая классификация взрывоопасных зон [ГОСТ Р МЭК ]:

Зона класса 20	Зона, в которой взрывоопасная среда, в виде облака горючей пыли может присутствовать постоянно, часто или в течение продолжительных периодов времени и где могут формироваться слои пыли различной толщины. Отдельное скопление пыли не является зоной 20
Зона класса 21	Зона, в которой взрывоопасная среда, в виде облака горючей пыли может периодически возникать при нормальном режиме работы оборудования и в которой обычно присутствуют скопления или слои горючей пыли
Зона класса 22	Зона, в которой взрывоопасная среда в виде облака горючей пыли при нормальном режиме работы не возникает, а если она и появляется, то только на короткий период времени и в форме скопления или слоев горючей пыли

Классификация взрывоопасных зон установлена в ПУЭ (гл.7.3),в ГОСТ Р 51330.9 и ГОСТ Р МЭК 61241-3.

Классификация по ПУЭ и ГОСТ различаются между собой, что часто вводит пользователей взрывозащищенного оборудования в замешательство. Более того, к настоящему времени не существует документа, который бы устанавливал соответствие между классификацией ПУЭ и классификацией ГОСТ.

Предполагается [ГОСТ 51330.9-99], что гл. 7.3 ПУЭ будет со временем пересмотрена и приведена в соответствие с ГОСТ, что вызвано необходимостью гармонизации Российский стандартов с международными стандартами МЭК, которые явились основой для разработки отечественных стандартов серии ГОСТ Р 51330. и ГОСТ Р МЭК 61241.

В ПУЭ, гл. 7.3 устанавливается иная классификация взрывоопасных зон для смесей газов и паров с воздухом:

•зона класса B-I - зона, расположенная в помещениях, в которых выделяются горючие газы или пары легковоспламеняющихся жидкостей (ЛВЖ) в таком количестве и с такими свойствами, что они могут образовать с воздухом взрывоопасную смесь при нормальных режимах работы, например, при загрузке или разгрузке технологических аппаратов.

•зона класса В-1а - зона, расположенная в помещении, в котором при нормальной эксплуатации взрывоопасные смеси горючих газов или пара ЛВЖ с воздухом не образуются, а возможны только в результате аварий или неисправностей.

зона класса B-I6 - зона, расположенная в помещении, в котором при нормальной эксплуатации взрывоопасные смеси горючих газов или паров ЛВЖ с воздухом не образуются, а возможны

только в результате аварий или неисправностей, т. е. зоны класса В-la, которые отличаются одной из особенностей:

1.  Горючие газы в этих зонах обладают высоким нижним концентрационным пределом воспламенения (15% и более) и резким запахом при допустимых концентрациях (например, аммиак).

2.  Помещения, связанные с образованием газообразного водорода, не более 5% от свободного объема помещения.

•зона класса В-1г - пространства у наружных установок: технологических установок, содержащих горючие газы или ЛВЖ, эстакад для слива и налива ЛВЖ, открытых нефтеловушек, и т. п.

Для смесей пыли или волокон с воздухом устанавливаются следующие классы взрывоопасных зон:

зона класса B-II - зона, расположенная в помещении, в котором выделяются переходящие во взвешенное состояние горючие пыли или волокна в таком количестве и с такими свойствами, что они способны образовать с воздухом взрывоопасные смеси при нормальной работе ( например, при разгрузке и загрузке технологических аппаратов).

•зона класса B-IIa - зона, расположенная в помещении, в котором опасные состояния, указанные для зона B-II, не имеют места при нормальной эксплуатации, а возможны только в результате аварий или неисправностей.

Группы электрооборудования (по ГОСТ Р)

Группа	Уровень взрывозащиты
Группа I Электрооборудование, предназначенное для применения в шахтах, опасных по рудничному газу	РО Рудничное особовзрывобезопасное электрооборудование
	РВ Рудничное взрывобезопасное электрооборудование
	РП Рудничное электрооборудование повышенной надежности против взрыва
Группа II Электрооборудование, предназначенное для использования во взрывоопасных средах, кроме шахт, опасных по рудничному газу	0 Особовзрывобезопасное электрооборудование
	1 Взрывобезопасное электрооборудование
	2 Электрооборудование повышенной надежности против взрыва

Электрооборудование группы II:

•II или IIA, IIB, IIC - для электрооборудования внутренней и наружной установки, используемого в газовой среде, кроме шахт.

•Буквы A, B, C используются только для искробезопасного электрооборудования и защищенного взрывонепроницаемой оболочкой (вид d). Группа электрооборудования выбирается исходя из состава (категории) взрывоопасной смеси, в которой используется электрооборудование.

•Если электрооборудования предназначено для использования в среде только одного газа, сразу за обозначением «II» следует химическая формула или название газа.

Выбор взрывозащищенного электрооборудования по категории взрывоопасной смеси.

Категория взрывоопа сной смеси	Применяемость взрывозащищенного электрооборудования в зависимости от группы и подгруппы электрооборудования
IIA	IIB	IIC	II
IIA	да	да	да	да
IIB	нет	да	да	да
IIC	нет	нет	да	да

Примечание

Электрооборудование, имеющее маркировку IIВ, пригодно для применения в местах, где требуется электрооборудование подгруппы IIA. Подобным же образом электрооборудование с маркировкой IIC пригодно для применения в местах, где требуется электрооборудование подгруппы IIA или IIВ.

Уровень взрывозащиты	Класс взрывоопасных зон, в которых допускается применение электрооборудования
электрооборудования	Классификация по ГОСТ	Классификация по ПУЭ
0- особовзрывобезопасное	0,1,2; 20,21,22	B-I. B-la, B-Iб, B-lr, В-И, В-Па
1 - взрывобезопасное	1,2; 21,22	B-I. B-la, B-Iб, B-lr, В-И, В-Па
2- повышенной надежности против взрыва	2; 22	B-la (только стационарные установки), В - Iб (передвижные установки), B-lr; B-lla, для светильников - В-ll
Без средств взрывозащиты, но с оболочкой IP54	-	B-lla, B - Iб

Электрооборудование повышенной надежности против взрыва (категория 2) может обеспечиваться:

взрывозащитой вида "i" с уровнем искробезопасной электрической цепи " с" и выше;

взрывозащитой вида "p", имеющей устройство сигнализации о недопустимом снижении давления;

взрывозащитой вида «q»

защитой вида "е";

защитой вида "m";

взрывозащитой вида «d»;

масляным заполнением для электрооборудования группы II и заполнением негорючей жидкостью для электрооборудования группы I оболочек, удовлетворяющих требованиям взрывозащиты вида "о";

взрывозащитой вида "s".

Взрывобезопасное электрооборудование (категория 1) может обеспечиваться:

взрывозащитой вида "i" с уровнем искробезопасной электрической цепи не ниже " iв";

взрывозащитой вида "р" с устройством сигнализации и автоматического отключения напряжения питания, кроме искробезопасных цепей уровня "ia при недопустимом снижении давления;

взрывозащитой вида «d»;

специальным видом взрывозащиты «s»;

защитой вида "е", заключенной во взрывонепроницаемую оболочку;

заключением в оболочку, предусмотренную для защиты «р» с устройством сигнализации о снижении давления ниже допустимого значения, электрооборудования группы II с защитой вида "е".

Особовзрывобезопасное электрооборудование (категория 0) может обеспечиваться:

взрывозащитой вида "i" с уровнем искробезопасной электрической цепи " iа"; специальным видом взрывозащиты "s"; взрывобезопасным электрооборудованием с дополнительными средствами взрывозащиты (например, заключением искроопасных частей, залитых компаундом, во взрывонепроницаемую оболочку, или продуванием взрывонепроницаемой оболочки чистым воздухом под избыточным давлением при наличии устройств контроля давления, сигнализации и автоматического отключения напряжения при недопустимом снижении давления или при повреждении взрывонепроницаемой оболочки). При этом для отходящих соединений должен обеспечиваться уровень искробезопасных цепей " iа".

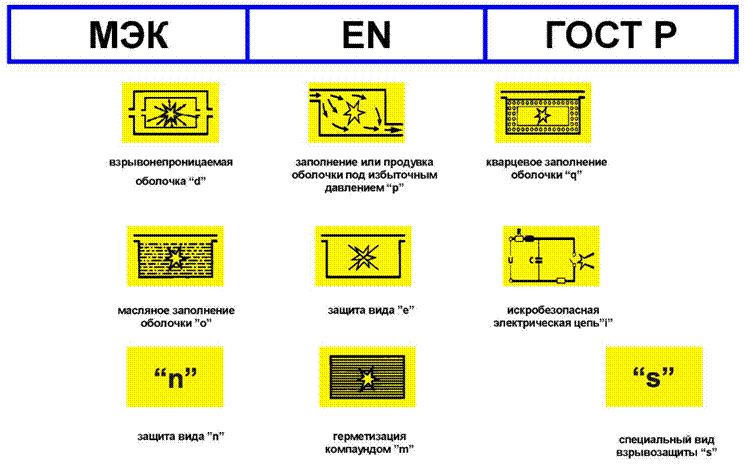

Виды (методы) взрывозащиты

ТЕМПЕРАТУРНЫЕ КЛАССЫ

Для взрывозащиты всех видов электрооборудование группы II должно иметь маркировку в зависимости от максимальной температуры его поверхности.

Максимальная температура поверхности для электрооборудования группы II

Температурный класс	Максимальная температура поверхности, 0С	Температурный класс	Максимальная температура поверхности, 0С
Т1	450	Т4	135
Т2	300	Т5	100
ТЗ	200	Т6	85

Температура окружающей среды

в условиях эксплуатации и маркировка

Электрооборудование	Температура окружающей среды	Дополнительная маркировка
Обычное	Максимальная: + 40 оС, Минимальная: -20°С	Нет
Специальное	Устанавливается изготовителем и указывается в документации	tа или tamb с указанием диапазона, например: - 30 °С < t < + 40 °С а

Максимальная температура поверхности не должна быть выше значения наименьшей температуры воспламенения данной взрывоопасной среды (атмосферы).

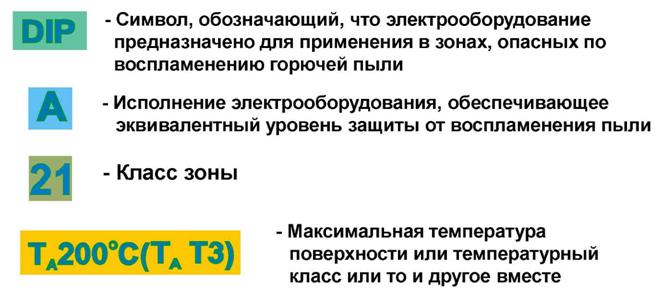

Примеры маркировки электрооборудования по

ГОСТР

Для электрооборудования применяемого в зонах, опасных по

воспламенению горючей пыли

DIPA21 ТА200°С(ТА ТЗ)
