1 Генераторы на ТМЗ не производятся, см. Перечень производителей комплектующих к двигателям.
2 Генератор 4001.3771В-42 отличается от 4001.3771-42 специальной приемкой; генератор 4011.3771-42 в отличие от 4001.3771-42 выполнен по двухпроводной схеме (с изолированным выводом клеммы « - »).
| |

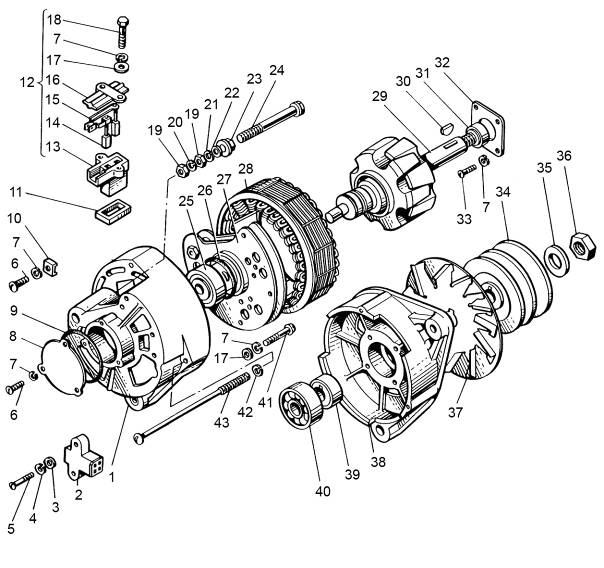

Рис. 45в | Генератор 5702.3701-20. Устройство |
Рис. 45в | Генератор 5702.3701-20. Устройство | ||
№ поз. | Обозначение | Наименование | Количество |
— | 5702.3701-20* | Генератор (в сборе) | 1 |
— | 5702.3 | Крышка со стороны контактных колец (в сборе) | 1 |
1 | 5702.3 | Крышка со стороны контактных колец | 1 |
2 | 3802.3 | Колодка | 1 |
3 | М | Шайба | 2 |
4 | Х-1012-Т | Шайба | 2 |
5 | 8Х-4166 | Винт | 2 |
6 | 7Х-1542 | Винт | 4 |
7 | Х-4001-Т | Шайба | 13 |
8 | 5702.3 | Крышка подшипника | 1 |
9 | 19.3 | Кольцо уплотнительное | 1 |
10 | ВК14-3 | Скоба | 1 |
11 | 3802-3 | Прокладка уплотнительная | 1 |
12 | Г250П1-3 | Щеткодержатель (в сборе) | 1 |
13 | Г250П1-3 | Щеткодержатель | 1 |
14 | Г250П1-3 | Щетка | 1 |
15 | Г250П1-3 | Щетка | 1 |
16 | Г250П1-3 | Крышка щеткодержателя | 1 |
17 | 8Х-1497 | Шайба | 5 |
Примечание - * На ТМЗ не производится, см. Перечень производителей комплектующих к двигателям.
№ поз. | Обозначение | Наименование | Количество |
18 | Г250-3 | Болт специальный | 2 |
19 | 8Х-1537 | Гайка | 2 |
20 | МХ-0246-Т | Шайба | 1 |
21 | Х-4069-Т | Шайба | 1 |
22 | I-МЮ-37-Т | Шайба | 1 |
23 | 3802-3 | Втулка | 1 |
24 | 3802.3 | Болт контактный | 1 |
25 | К1С9 | Подшипник | 1 |
26 | 3802.3 | Кольцо уплотнительное | 1 |
27 | ИАЕЮ.4352.14002 | Блок БПВ выпрямительный | 1 |
28 | 5702.3 | Статор | 1 |
29 | 5702.3 | Ротор | 1 |
30 | 45 9 | Шпонка | 1 |
31 | 5702.3 | Втулка распорная | 1 |
32 | 3802.3 | Шайба специальная | 1 |
33 | 3802.3 | Винт специальный | 4 |
34 | 5702.3 | Шкив | 1 |
35 | МХ-0234-Т | Шайба | 1 |
36 | МХ-0235 | Гайка | 1 |
| |

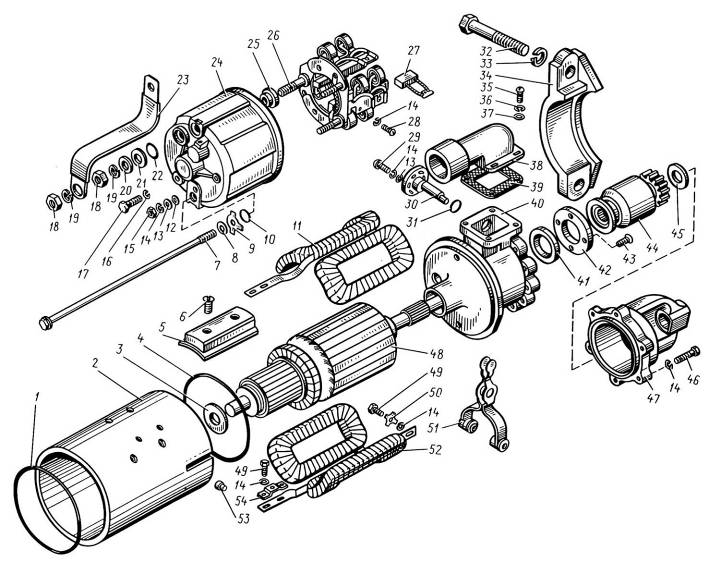

Рис. 46 | Стартер |
Рис. 46 | Стартер | |||
№ поз. | Обозначение | Наименование | 8421.10 8424.10 8424.10-021 8424.10-03 8424.10-031 8424.10-033 8424.10-04 8424.10-05 8424.10-06 8424.10-07 8424.10-08 8431.10 8435.10 8463.10 8481.10 8481.10-02 8481.10-04 8481.10-05 8482.10 8486.10-02 8486.10-03 5822.10 | 8481.10-07 8481.10-08 85226.10 85227.10 |
— | 2501.3708-21* | Стартер (в сборе) | 1 | — |
— | 2502.3708-50** | Стартер (в сборе) | — | 1 |
1 | СТ103А-3 | Кольцо уплотнительное | 1 | 1 |
2 | 25.3 | Корпус стартера | 1 | 1 |
3 | МХ-0523 | Шайба | 1 | 1 |
4 | СТ103А-3 | Кольцо уплотнительное | 1 | 1 |
5 | СТ103-3 | Полюс | 4 | 4 |
6 | ХI-II-58 | Винт | 8 | 8 |
7 | СТ103-3 | Шпилька стяжная | 2 | 2 |
8 | МХ-0142 | Шайба | 2 | 2 |
9 | МХ-0954 | Шайба замковая | 2 | 2 |
10 | СТ103А-3 | Шайба уплотнительная | 2 | 2 |
11 | СТ103-3 | Катушка (в сборе) | 1 | 1 |
12 | 25.3 | Шайба уплотнительная | 2 | 2 |
13 | МХ-0276 | Шайба | 4 | 4 |
14 | Х-1482 | Шайба | 25 | 25 |
15 | 8Х-1533 | Гайка | 2 | 2 |
16 | 45 9 | Шайба | 1 | 1 |
17 | М8х1х20 | Болт | 1 | 1 |
Примечания.
|
