Двигатели ТМЗ (стр. 9 )

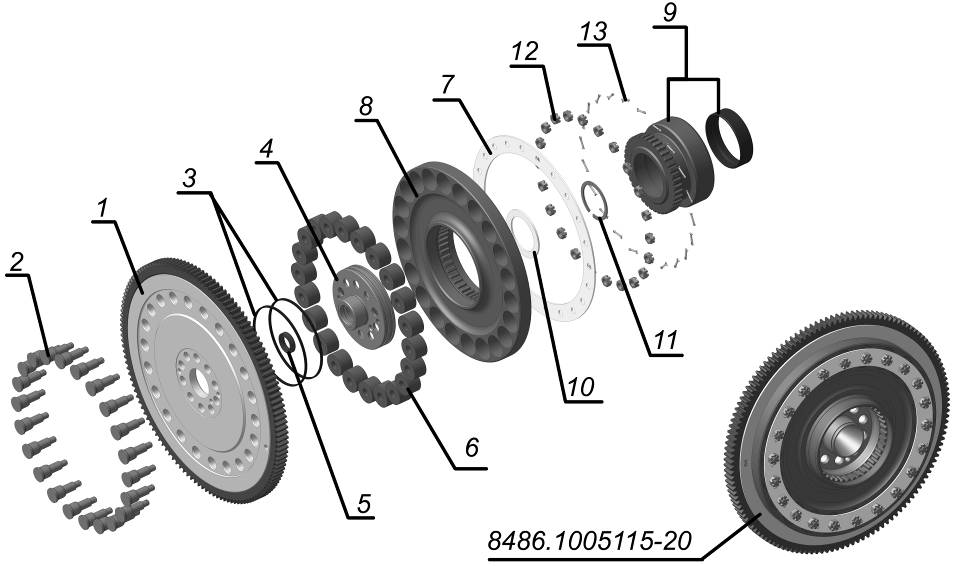

Рис. 5а	Маховик

Рис. 5а	Маховик
№ поз.	Обозначение	Наименование	8486.10-02 8486.10-03
—	8486.	Маховик (в сборе)	1
1	8486.*	Маховик с ободом	1
2	8486.1605042	Палец	22
3	25 3	Кольцо 2-5	2
4	8486.	Фланец маховика	1
5	240.1307090	Манжета 25х42х10	1
6	700.00.16.017	Амортизатор	22
7	8486.1605041	Кольцо	1
8	8486.1605040	Полумуфта ведущая	1
9	8486.1605044**	Зубчатый венец	1
10	8486.1605047**	Кольцо дистанционное	1
11	8486.1605048**	Кольцо запорное	1
12	250959-П	Гайка М12	22
13	258039-П29	Шплинт 3,2х20.016	22

Примечания.

1 * В состав маховика 8486. входит зубчатый обод 842..

2 ** Не входят в состав маховика.

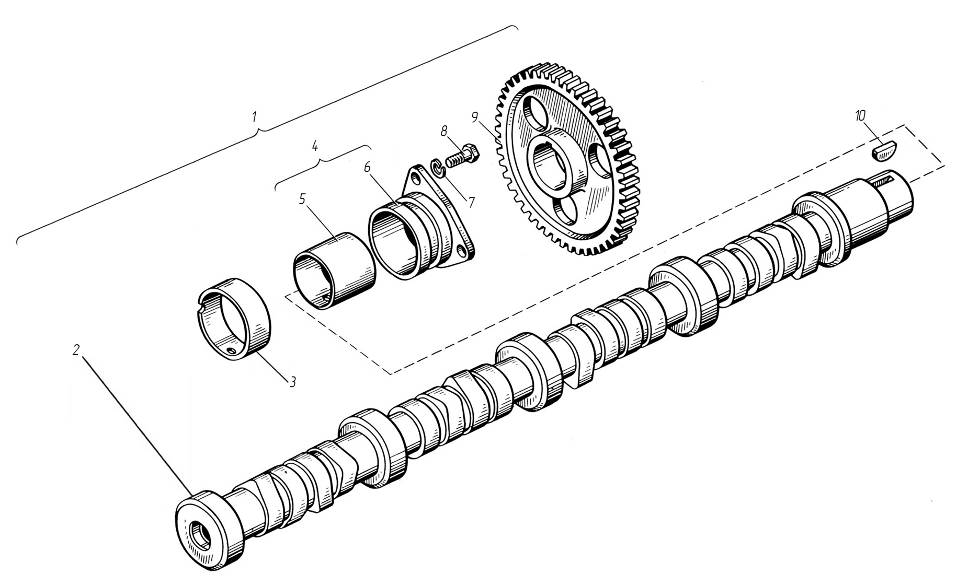

Рис. 6	Распределительный вал

Рис. 6	Распределительный вал
№ поз.	Обозначение	Наименование	Все двигатели
1	842.1	Вал распределительный с шестерней (в сборе)	1
2	846.1	Вал распределительный	1
3	840.1	Втулка	4
4	842.	Подшипник распределительного вала задний	1
5	840.1	Втулка задняя	1
6	840.1	Корпус подшипника	1
7	П2	Шайба 8Т	3
8	45 9	Болт М8×22	3
9	840.1	Шестерня	1
10	45 9	Шпонка 25×5×10	1

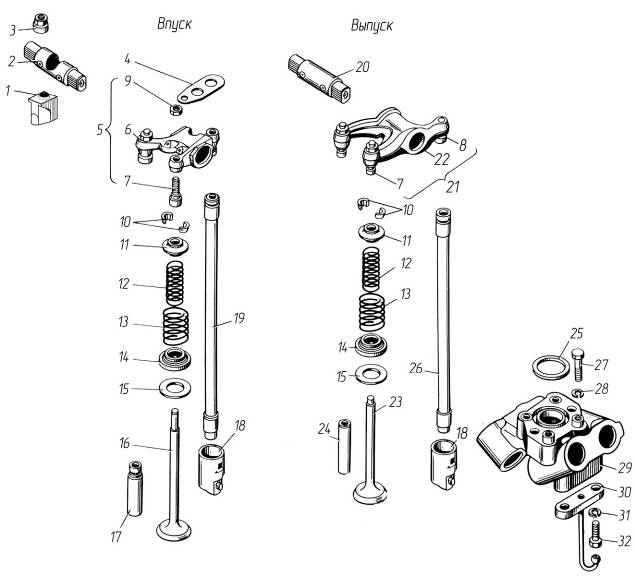

Рис. 7	Клапаны и толкатели

Рис. 7	Клапаны и толкатели
№ поз.	Обозначение	Наименование	Все двигатели
1	840.1	Стойка оси коромысла впускных клапанов	16
2	840.1	Ось коромысла впускных клапанов	8
3	П2	Гайка М 12×1,25	32
4	840.1	Пластина стойки	16
5	840.	Коромысло впускных клапанов с винтами регулировочными	8
6	840.1	Коромысло впускных клапанов с втулками	8
7	840.1	Винт регулировочный с чашкой	32
8	840.	Палец шаровой	16
9	П2	Гайка М 10×1	32
10	840.1	Сухарь	64
11	840.1	Тарелка	32
12	840.1	Пружина внутренняя	32
13	840.1	Пружина наружная	32
14	840.1	Шайба внутренней пружины	32
15	840.1	Шайба наружной пружины	32
16	840.1*	Клапан впускной	16
17	840.1	Втулка направляющая впускного клапана	16
18	840.1	Толкатель (в сборе)	16

Примечание - * На ТМЗ не производится, см. Перечень производителей комплектующих к двигателям.
