Технический расчет ткани (стр. 2 )

С разрезным ворсом:

·  20 м − при ширине до 100 см;

·  10 м − при ширине более 100 см.

Условная длина куска ткани чисто шерстяной и полушерстяной принимается равной 30 м в соответствии с ГОСТ 358-82.

Для тканей шелковых и полушелковых условная длина куска определяется в соответствии с ГОСТ 187-85. Для тканей первой и второй групп:

·  40 м − при ширине до 100 см включительно;

·  35 м − при ширине 101-130 см;

·  30 м − при ширине свыше 130 см.

Для тканей третьей и четвертой групп:

·  25 м − при ширине до 130 см включительно;

·  20 м − при ширине свыше 130 см.

В процессе отделки ткани происходит изменение размеров ткани. В результате этого изменяется число нитей на единицу длины и ширины ткани.

Плотность суровой ткани (нит/дм):

;	(3)
.	(4)

Уработка нитей основы и утка. Уработка нитей может быть взята из ГОСТа на ткань, по данным предприятия, где вырабатывается эта ткань, по данным расчета при проектировании ткани или определена по образцу ткани.

Уработка основы ажурной, махровой и ворсовой тканей определяется следующим образом: если аов = 300 %, то для выработки 1 м ткани необходима длина ажурной или ворсовой нити основы – 3 м, если аов = 500 %, то 5 м.

Для тканей сложного строения, в формировании которых участвуют несколько систем основных и уточных нитей, при определении заправочной ширины ткани Вб пользуются средней уработкой (%):

,

(5)

где ау1, ау2, ..., аух – уработка по утку соответственно первой, второй, ..., х-й системы.

Ширина заправки ткани по берду (см.):

.

(6)

Длина основы, необходимая для выработки одного куска ткани (м):

.

(7)

Если в строении ткани участвует несколько систем основных нитей различных по виду используемого сырья и линейной плотности, а также имеющих разную уработку, то следует определять длину основы каждой системы нитей, необходимую для выработки одного куска суровой ткани.

При этом длину нитей основы ажурной, ворсовой и махровой тканей определяют по формуле (м):

,

(8)

где аов – уработка ворсовой основы, %.

3. Расчет числа нитей в основе

3. 1. Характеристика кромок

Вид кромок зависит от типа ткацкого станка (табл. 2) и ее ширина с обеих сторон ткани должна быть одинаковой. На челночных станках плотность кромочных нитей в 1,5–2 раза больше, чем плотность ткани по основе фона, а ширина кромок тканей, вырабатываемых на станках типа АТ, берется равной 0,5–1,5 % от ширины суровой ткани.

Кромки тканей на станке типа СТБ (закладные кромки) образуются кромкообразующими приборами, которые заводят концы обрезанных уточных нитей в последующий зев, за счет этого плотность ткани по утку в кромках увеличивается в 2 раза по сравнению с плотностью ткани по утку фона. Это вызывает ее упрочнение. Плотность кромки по основе не увеличивается, а в некоторых случаях уменьшается по сравнению с плотностью фона. Ширина кромки определяется конструкцией кромкообразующего прибора и может быть равной 2,6 − 3,5 см, т. е. от 1,3 до 1,75 см с каждой стороны.

Формирование кромки на станках типа АТПР может осуществляться двумя способами:

·  при помощи брошюровочной нити;

·  при помощи кромкообразующего прибора (по типу СТБ – закладная кромка).

Таблица 2

Характеристика кромок

Вид кромки	Типы станков	Ширина кромки по берду, Вкб, см	Длина бахромы кромок, lк, мм	Плотность ткани в кромках, нит/дм
Классическая	челночные	(0,5 ¸ 1,5 %)× Вс	–	То = Ткр: Рк = (1,5 ¸ 2)× Ро То < Ткр: Рк = Ро
Закладная	СТБ, АТПР	2,6 ¸ 3,5 на обе кромки	–	Рк = (0,5 ¸ 1,0)× Ро
Брошюровочная	АТПР	1 ¸ 1,5	12 – 16	Рк = (1,5 ¸ 2,0)× Ро
Перевивочная	П, П–ZВ8, ПН	1 ¸ 1,5	15 + (10 ¸ 30) на обрезаемую часть	То = Ткр: Рк = (1,5 ¸ 2)× Ро То < Ткр: Рк = Ро

Брошюровочный способ не обеспечивает прочного закрепления края ткани, поэтому плотность кромочных нитей в 1,5−2 больше плотности основы в фоне. Ширина кромок составляет 1− 1,5 см. Образующаяся бахрома из уточных нитей длиной, равной 0,3−1 см с каждой стороны ограничивает возможность использования данных тканей.

На станках типа АТПР кромочные нити не отличаются от нитей фона по линейной плотности и по виду сырья. В этом случае кромочные нити считают нитями фона. Если кромка ткани отличается по виду пряжи от нитей фона, то кромочные нити в фон не переводятся и в дальнейших расчетах учитываются отдельно.

3. 2. Число нитей основы для челночных ткацких станков

Если Роф = Рк, то:

nо = .

(9)

Если Роф < Ро кр, то:

nо = ,

(10)

где nkp – число крученых кромочных нитей или нитей другого, по сравнению с фоновыми, волокнистого состава; n – отношение количества кромочных нитей, пробираемых в зуб берда к числу фоновых нитей, пробираемых в зуб берда.

3. 3. Число нитей основы для ткацких станков типа СТБ и АТПР

Ширина кромки в суровой ткани:

Вкс = Вкб × (1 – 0,01 ау).

(11)

Число нитей в кромках:

nк= 0,1 × Ркг × Вкг = 0,1 × Рк × Вкс.

(12)

При выполнении дальнейших расчетов следует учитывать, что кромка состоит как из нитей с линейной плотностью равной линейной плотности нитям фона, так и крученых, поэтому:

nк = n¢к + nкр ,

(13)

где n¢к – число кромочных нитей, у которых Т¢кр = Тф; nкр – число крученых кромочных нитей.

Количество кромочных нитей в каждой кромке должно быть кратным числу кромочных нитей, пробираемых в зуб берда и раппорту переплетения кромки по основе. Число зубьев берда для кромки должно быть четным.

Число нитей фона:

,	(14)
или .	(15)

Число нитей фона должно быть кратным числу нитей, пробираемых в зуб берда для фона и раппорту переплетения фона.

Общее число нитей основы:

no = nф + nк. (16)

Для тканей из нитей основы разного вида (цвета, линейной плотности, крутки и т. д.) необходимо определить число нитей каждого вида. Для этого по раппорту цветного или иного узора определяется число нитей в цветном раппорте по основе:

Rцо = Ро × Вцо × 0,1 ‚

(17)

где Rцо – число нитей основы в раппорте цвета; Вцо – ширина раппорта цвета, см.

Для определения числа нитей основы каждого вида или цвета в основе производится подсчет этих нитей в раппорте цвета:

Rцо = Rцо1+...+Rцоi,

(18)

где Rцоi – число нитей i - го цвета или вида.

Число раппортов по ширине ткани:

nц = .

(19)

Раппорт цвета должен по ширине ткани повторяется целое число раз.

Число нитей основы каждого сырья или каждого цвета можно определить:

nоi = Rуоi ×nц .

(20)

Общее число нитей основы для всех цветов или видов определяется как сумма:

nо = nо1+nо2+...+nоi.

(21)

Кромочные нити суммируются с нитями того вида или цвета, который выбран для кромок. Если в строении ткани участвуют несколько систем основных нитей, то по соотношению между ними определяется число основных нитей каждой системы.

При выработке на станках типа СТБ тканей с цветным узором особое внимание следует уделить раппорту цвета по основе с рациональным использованием ширины заправки ткани по берду. Нужно так рассчитывать Rцо, чтобы он укладывался целое число раз в максимальной ширине заправки ткани по берду.

4. Расчет снования

После определения числа нитей основы необходимо выбрать способ снования и произвести расчет.

Для партионного способа снования рассчитывается число нитей на сновальном валике исходя из объема выбранного шпулярника сновальной машины. Сначала определяется возможное число валиков (шт.):

nв = nо / nбш,

(22)

где nбш – максимальное число бобин на шпулярнике, шт.

Если будет получено дробное число, то принимается ближайшее большее целое число nв.

Далее рассчитывается число нитей основы на каждом валике (шт.):

nов = nо / nв.

(23)

При получении дробного числа нити распределяют по валикам.

Для ленточного способа снования рассчитывается число нитей в ленте и число лент (шт.):

nл = nо / nбш,

(24)

где nл – число лент, за которое принимается ближайшее большее число.

Далее рассчитывается число нитей в ленте (шт.):

nол = nо / nл.

(25)

При многоцветной основе в каждой ленте должно быть целое число повторений раппортов цвета или вида нитей.

В тканях сложного строения, для которых требуется несколько систем основных нитей, навиваемых на отдельные навои, расчет снования производится отдельно для каждой основы.

5. Заправочный рисунок ткани

В техническом расчете ткани должен быть приведен заправочный рисунок переплетения ткани, который содержит:

1)  рисунок переплетения с указанием раппорта по основе Ro и по утку Ry для фона и кромок;

2)  проборку основных нитей в бердо;

3)  проборку нитей основы в ремиз, число ремизок для фона и кромок;

4)  картон;

5)  схематичное изображение продольного и поперечного разрезов ткани.

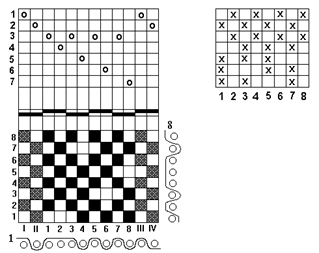

Пример заправочного рисунка приведен на рис. 1.

Общий раппорт переплетения по утку на заправочном рисунке должен быть наименьшим кратным раппорта по утку фона Rуф и кромок Rкр. Если ткань будет вырабатываться на ткацком станке с эксцентриковым зевообразовательным механизмом, приводятся профили эксцентриков, необходимых для выработки ткани.

Рис. 1. Пример заправочного рисунка крепового переплетения

6. Расчет заполнения ткани волокнистым материалом

Заполнение ткани волокнистым материалом характеризует отношение площади, занятой пряжей, ко всей площади ткани. Различают линейное и поверхностное заполнение.

Линейное заполнение суровой ткани по основе и утку %:

,	(26)
,	(27)

Где (do, у:мм).

(28)

Если в состав смеси входят волокна различного вида, то коэффициент (С) можно приближенно определить из доли содержания каждого волокна в смеси (ni) и их объемной массы (δi):

.

(29)

Поверхностное заполнение ткани волокнистым материалом (%):

.

(30)

Таблица 3

Плотность (d) и коэффициент (С) для нитей и пряжи различных видов

Пряжа и нити	Плотность d, мг / мм2	Коэффициент С
Пряжа
льняная	0,8 – 1,0	1,13 – 1,26
хлопчатобумажная	0,8 – 0,9	1,2 – 1,26
из вискозного штапельного волокна	0,8	1,26
шерстяная камвольная	0,75 – 0,8	1,26 – 1,3
шерстяная аппаратная	0,7 – 0,75	1,3 – 1,35
шелковая	0,7 – 0,8	1,26 – 1,35
Нити
вискозные	0,8 – 1,2	1,05 – 1,26
ацетатные	0,6 – 1,0	1,13 – 1,46
капроновые	0,6 – 0,9	1,2 – 1,46
лавсановые	0,7 – 1,1	1,08 – 1,35
нитроновые	0,6 – 0,9	1,2 – 1,46
Шелк-сырец	1,1	1,08
Стеклонити	0,7 – 2,0	0,8 – 1,35

7. Расчет берда

Бердо служит для регулирования размещения нитей основы по ширине ткани, создания необходимой плотности ткани по основе и для прибоя нитей утка к опушке ткани.

Для расчета берда задаются числом нитей, пробираемых в зуб берда в фоне (zф) и кромках (zк), причем число нитей, пробираемых в зуб берда, должно быть кратным общему числу нитей основы.

При одинаковом числе нитей, пробираемых в зуб берда в фоне и кромке (zф = zк= z) число зубъев берда:

,

(31)

где Хз – число запасных зубъев, 5¸10 (для станков типа СТБ запасные зубъя в берде не предусматриваются).

При различном числе нитей, пробираемых в зуб берда в фоне и кромках (zф ¹ zк):

для станков типа АТ: ,	(32)
для станков типа СТБ: .	(33)

Номер берда, то есть число зубьев на 10 см:

.

(34)

Номер берда можно определить также из плотности ткани по основе с учетом уработки утка:

.

(35)

Если полученный номер берда не соответствует ГОСТу, то принимается ближайшее его значение по ГОСТу (табл. 4).

Таблица 4

Наиболее часто применяемые берда

Ткань	Номер берда, Nб
Хлопчатобумажная	50−260 с интервалом 5 (70, 75,
Шерстяная из аппаратной пряжи	22−66 с интервалом 1 (22, 23,
Шерстяная из камвольной пряжи	48−130 с интервалом 2 (48, 50,
Льняная	20 − 65 кратные 2,5
	65 − 160 кратные 5
Шелковая	50−260 с интервалом 5 (70, 75,

Обрывность основных нитей при выработке ткани на ткацком станке зависит от многих факторов, одним из которых является возможность прохождения узла нитей основы между зубьями берда.
