Расчетно-графическая работа по дисциплине: «Безопасность жизнедеятельности» на тему: «Освещение и вентиляция производственных помещений»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра Безопасности труда

РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА

по дисциплине:

«Безопасность жизнедеятельности»

на тему:

«Освещение и вентиляция производственных помещений»

Факультет: АВТФ Преподаватель:

Группа: АВТ-922 к. т.н. доцент кафедры

Студент: безопасности труда

Вариант: 3

Новосибирск, 2012 г.

Задание №1.

Рассчитать общее люминесцентное освещение производственного помещения исходя из норм по разряду зрительной работы и безопасности труда.

Исходные данные: высота помещения Н=5; напряжение осветительной сети 220В; коэффициент отражения потолка ρn=70%; стен ρс = 50%; светильник типа ЛДОР с двумя люминесцентными лампами ЛБ-40 (мощность одной лампы 40 Вт), имеющими световой поток Fл=3000 лм. Длина помещения – А, ширина – Б, м.

Исходные данные:

AxБ, м	50х30
Разряд и подразряд зрительных работ	IV г

1.1 Определение расчетной высоты подвеса светильников

где H – высота помещение, м;

hp – высота рабочей поверхности от пола (работа сидя)

hc – расстояние светового центра светильника от потолка (свес), м;

1.2 Определение оптимального расстояния между светильниками при многорядном расположении светильников

1.3 Определение индекса помещения

где S – площадь помещения, м2;

A и В – соответственно длина и ширина помещения, м.

Получен индекс больше 5, принимаем его значение равным пяти.

1.4  Определение необходимого количества ламп

Таблица 1.

Определение освещенности по разряду зрительной работы

1.5 Определение затрат электроэнергии на освещение

где n – количество ламп, шт.

w – мощность одной лампы, Вт.

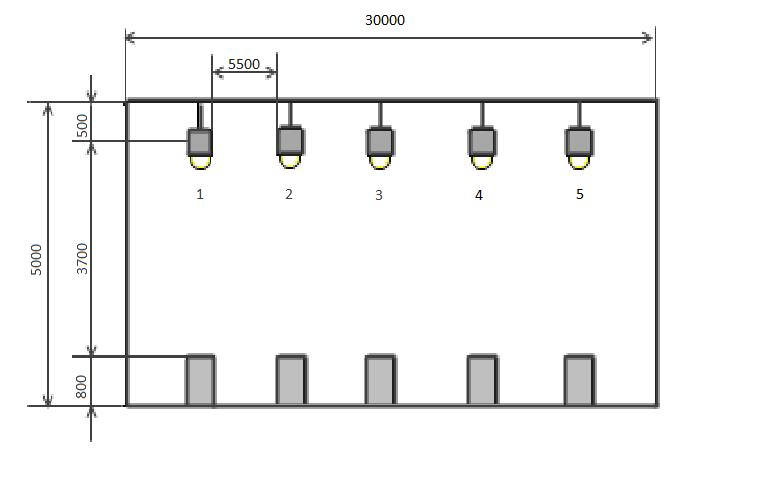

Рисунок 1. Эскиз плана производственного помещения в поперечном разрезе

Задание №2.

1.  Объясните (со схемой) принцип работы применяемого типа вентиляции в производственном помещении.

2.  Обоснуйте, для каких санитарно-гигиенических условий (наличие веществ в рабочей зоне) применяется указанный тип вентиляции.

Тип вентиляционной системы – общеобменная приточная.

Общеобменная вентиляция

Общеобменная вентиляция применяется, как правило, в ситуациях, когда проблема состоит в незначительном по меркам данного помещения количестве вредных факторов, выделяющихся в помещении: тепло, влага, газы, пыль, запахи или пары жидкостей, и распределение их в нем более или менее равномерно. Как правило, при таком способе вентилирования дополнительная очистка воздушных потоков не требуется. В то же время, нередко использование общеобменной вентиляции сочетают с местной для достижения наилучшего эффекта с минимизацией затрат – в частности, такая комбинация часто применяется для оборудования системой вентилирования производственных и цеховых помещений, где выброс вредностей в воздушное пространство является локализованным. Такой способ вентиляции обеспечивает обмен воздуха в помещении в целом, создавая благоприятные условия для работы персонала (отсутствие сквозняков, побочных звуковых эффектов в виде свиста между оконными рамами, хлопанья дверью и пр.).

Общеобменные системы вентиляции - как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части. Тот или иной метод ее организации используется в зависимости от конкретной ситуации. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения. В этом случае рассчитывается объём вытяжного воздуха таким образом, чтобы после его замещения приточным загрязнение воздуха упало бы до величин предельно допустимой концентрации (ПДК).

Обычно из помещения извлекается такое же количество воздуха, какое в него и подаётся. Однако бывают случаи, когда общий приток воздуха не равен вытяжке. Так, например, из помещений, в которых выделяются пахучие вещества или ядовитые газы, извлекается больше воздуха, чем подаётся через приточную систему, для того, чтобы вредные газы и запахи не распространялись по всему зданию. Недостающий объём воздуха подкачивается через открытые проёмы наружных ограждений или из соседних помещений с более чистым воздухом.

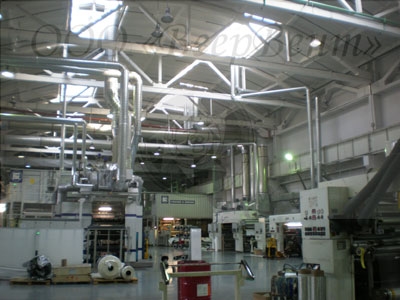

Общеобменная приточная вентиляция.

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли. При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию. Организация такой вентиляции происходит посредством применения приточной установки, состоящей из калорифера, фильтра, вентилятора, звукоизоляции и системы автоматики, а также комплекса воздухоотводов.

Для корректного подбора системы приточной общеобменной вентиляции помещений следует учитывать такие показатели:

– мощность калорифера, которая определяется исходя из значения наиболее низкой недельной температуры и расходов свежего воздуха;

– расход количества кубометров воздуха (в час);

– статическое внешнее давление (для системы воздухоотводов);

– уровень шума.

Нюансы общеобменной вентиляции

По общему правилу, при организации общеобменной вентиляции необходимо обеспечить такую систему, при которой количество удаленного из помещения воздуха равнялось бы возвращенному объему воздушных потоков. Тем не менее, часто этот баланс умышленно нарушается для достижения определенных целей.

Так, для помещений со значительным выделением вредных веществ, в том числе неприятных запахов, система общеобменной вентиляции поддерживает отрицательный дисбаланс с целью недопущения распространения загрязненных воздушных потоков за пределы помещения. Положительный дисбаланс необходимо поддерживать там, где выделения вредностей не наблюдается, дабы сюда не поступал загрязненный воздух.

Список литературы

1.  СНиП Естественное и искусственное освещение. – М.: Стройиздат, 1996.

2.  , , Основы промышленного строительства и санитарной техники. Учебник для технол. спец. вузов. - М.: Высш. шк., 19с.: ил.

3.  , , Безопасность жизнедеятельности. Безопасность технологических процессов (Охрана труда): Учеб. пособие для вузов. – М.: Высш. шк., 2007. – 335с.: ил.

4.  Строительный информационный портал. Основные принципы вентиляции производственных помещений [Электронный ресурс]. - Режим доступа:

http://**/vent_vid_5.php
