И. Г. КУЛЛО, В. М. РЫБИН, В. А. САФОНЕНКО,
Г. П. ТЕРЕХОВ, Г. Х. ТОМАЕВ1, С. И. УШАКОВ1

Московский инженерно-физический институт (государственный университет),

1ООО “Каширский кирпичный завод”

СИСТЕМА ЦЕНТРАЛИЗОВАННОГО КОНТРОЛЯ
И УПРАВЛЕНИЯ СУШИЛЬНОЙ КАМЕРОЙ КИРПИЧА
КАШИРСКОГО КИРПИЧНОГО ЗАВОДА

Приводится описание решения задачи создания системы управления сушильной камерой кирпича Каширского кирпичного завода. Материал может быть полезен разработчикам промышленных АСУ ТП.

Довольно часто в производстве возникает такая ситуация, когда действующая система управления каким-либо техническим процессом устаревает, все чаще возникают внештатные ситуации, оказывающие негативное влияние на качество производимой продукции. Вследствие чего такая система теряет свою актуальность, она перестает отвечать современным требованиям. Существует один выход из сложившейся ситуации – создание новой системы, при проектировании которой закладываются новые достижения в науке и технике.

Такая проблема возникла и на Каширском кирпичном заводе, на этапе сушки изделий. Этот этап является одним из самых важных в производстве кирпича, поскольку, главным образом, именно он определяет качество выходной продукции.

А в существующей на данный момент штатной системе есть ряд недостатков, значительно ухудшающих процесс сушки. Во-первых, измерение влажности производится с помощью психрометров в нештатном режиме (отключены перемешивающие вентиляторы) не чаще одного раза в сутки. Во-вторых, измерение температуры производится манометрическими термометрами, которые не позволяют контролировать динамику изменения температуры в камере. Таким образом оператор-технолог не получает полной информации о процессе сушки. Кроме того, по причине отсутствия контрольных функций в штатной системе, информацию о неисправности оборудования оператор и наладчик получают либо с опозданием, либо пока оператор не обнаружит внештатную работу механизмов. Не производится также протоколирование текущих режимов работы сушильной камеры и действий оператора.

Спроектированная СЦКУ призвана заменить штатную систему и исправить все ее недостатки. В силу того, что производитель не всегда имеет возможность закупить всю систему целиком, особенно для такого протяженного и сложного объекта, как сушильная камера, к СЦКУ возлагается немаловажное требование – возможность модернизации.

Структурная схема СЦКУ представляет собой схему “контроллерного типа” (рис. 1). Оптимальным для решения поставленный задачи оказался контроллер МикКОН фирмы “ИНКОММЕТ”. Важной характеристикой в условиях протяженного объекта является возможность построения на базе этого контроллера распределенной системы. Следует отметить также, что такая система легко поддается модернизации.

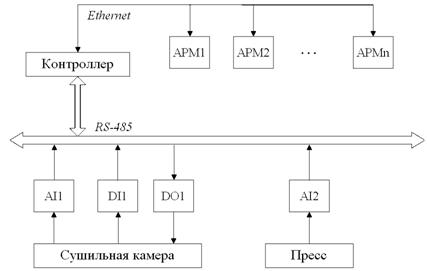

Рис. 1. Структурная схема СЦКУ: АРМ – автоматизированное рабочее место,
AI – аналоговый ввод, DI – дискретный ввод, DO – дискретный вывод

Список литературы

1. Система централизованного контроля и управления сушильной камерой кирпича Каширского кирпичного завода /, , и др. // Науч. сессия МИФИ-2005: Сб. науч. тр.: В 15 т. М.: МИФИ, 2005. Т.1. С. 37-38.

2. Технический проект на нижний уровень системы централизованного контроля и управления сушильной камерой кирпича / , , и др. // Тех. проект по договору. М.: МИФИ, 2005.

3. Интернет-сайт http://www. *****/
