Методические указания для студентов по проведению практических занятий по дисциплине Телевидение и организация радиовещания (стр. 3 )

а)

б)

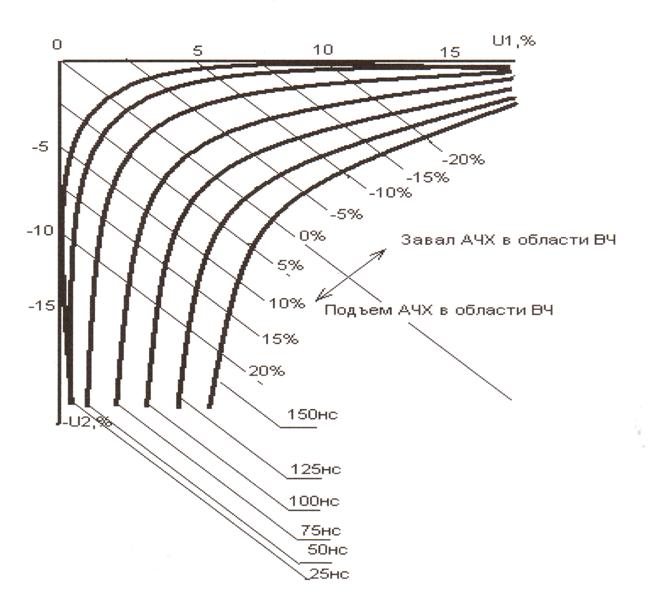

Рисунок 6 - Графики для определения (), () в случае сигнал яркости опережает

сигнал цветности (а - для малых, б - для больших значений (), ())

а)

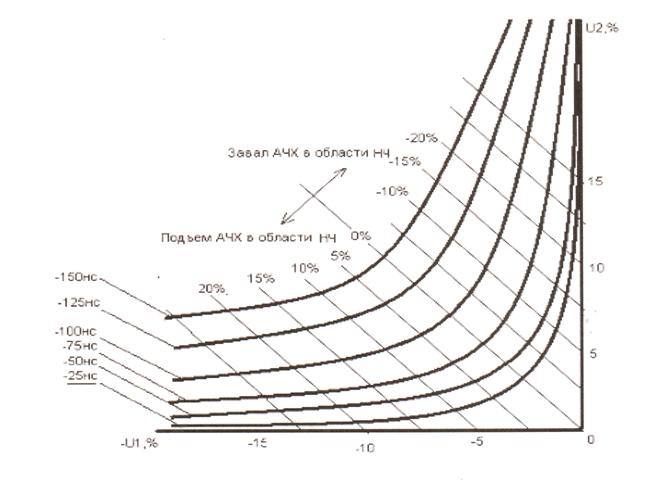

Рисунок 7 - Графики для определения (), () в случае когда сигнал цветности опережает сигнал яркости (а - для малых, б - для больших значений (), ())

Исходные данные взять из таблицы 2.

3 Задание 3.4 Определить различие в усиление (), и расхождение во времени (), когда сигнал яркости опережает сигнал цветности. 3.5 Определить различие в усиление (), и расхождение во времени (), когда сигнал цветности опережает сигнал яркости. 3.6 Зарисовать для каждого вычисления график на миллиметровочном листе указывая значения (E0, U1, U2, , ).

Таблица 2 - Исходные данные

№ по варианту	Измеренные значения амплитуды П - импульса
Е01	U1.1	-U2.2	E02	U1,2	- U2.2	Е03	-U1.3	U2.3	E0.4	U1.4	U2.4
1	1	0,056	0,025	0,5	0.101	0,095	0,5	0,025	0,043	0,3	0,075	0,06~
2	0,5	0.039	0.019	1	0,410	0,053	0,8	0,061	0,026	0,6	0,120	0,04:
3	0,8	0.072	0.034	0,7	0,241	0,084	0,6	0,057	0,027	1	0,276	0,05:
4	0,4	0.059	0.015	0,4	0,049	0,144	0,4	0,057	0,021	0,8	0,123	0,05(
5	0,6	0.054	0.025	0,3	0,065	0,059	0,6	0,039	0,031	0,3	0,065	0,07:
6	0,7	0.037	0.019	0,8	0,123	0,411	1	0,045	0,040	0,4	0,049	0,06:
7	1	0.063	0.034	0,6	0,120	0,245	0,9	0,054	0,039	0,5	0,275	0,05:
8	0.9	0.075	0.027	0,5	0,275	0,025	0,7	0,067	0,025	1	0,115	0,12:
9	0.7	0.039	0.031	0,3	0,057	0,075	1	0,089	0,043	0,9	0,135	0,108
10	0,4	0.049	0.061	0,7	0,197	0,091	0,5	0,050	0,049	0,3	0,057	0,05999~
11	0,5	0.056	0.059	1	0,276	0,071	0,8	0,041	0,037	0,6	0,120	О,2Н
12	0,3	0.063	0.047	0.7	0,049	0,105	0,4	0,051	0,045	0,5	0,117	0,08:
13	0,9	0.075	0.027	0,4	0,126	0,008	0,8	0,065	0,029	0,7	0,197	0,08t
14	0.5	0.039	0.015	0,8	0,095	0,056	0,4	0,037	0,043	0,8	0,123	0,05
15	1	0.063	0.025	0,3	0,075	0,069	0,5	0,071	0,033	0,5	0.101	0,09:
16	0,4	0.059	0.061	0,6	0,120	0,042	0,8	0,015	0,015	1	0,410	0,05:
17	0.7	0.037	0.031	1	0,276	0,053	0,6	0,044	0,053	0,7	0,241	0,08t
18	0.8	0.072	0.019	0,8	0,123	0,056	0,4	0,051	0,029	0,4	0,049	О,1Ф
19	0,6	0.054	0.061	0,3	0,065	0,075	0,6	0,048	0,047	0,3	0,065	0,05~
20	0.5	0.056	0.019	0,4	0,049	0,061	1	0,052	0,050	0,8	0,123	0,41 :
21	1	0.072	0.018	0,5	0,275	0,052	0,9	0,039	0,041	0,6	0,120	0,24:
22	0.7	0.044	0.024	1	0,115	0,123	0,7	0,086	0,032	0,5	0,275	0,02:
23	0,6	0.051	0.036	0,9	0,135	0,108	1	0,085	0,037	0,3	0,057	0,07:
24	0.8	0.048	0.021	0,3	0,057	0,059	0,5	0,073	0,038	0,7	0,197	0,09:
25	0,4	0.079	0.011	0,6	0,120	0,210	0,8	0,069	0,025	1	0,276	0,07:
26	1	0.061	0.018	0,5	0,117	0,082	0,4	0,057	0,027	0.7	0,049	0,10:
27	0,9	0.074	0.021	0,7	0,197	0,084	0,8	0,046	0,046	0,4	0,126	0,008
28	0.5	0.059	0.023	0,8	0,123	0,056	0,4	0,042	0,026	0,8	0,095	0,05(

4 Содержание отчета
