Схема теплоснабжения села Мыс Каменный (стр. 2 )

Таблица 1.3 – Перспективные объемы полезного отпуска тепловой энергии, Гкал.

котельная	2012	2013	2014	2015	2016
Котельная Геологи	17022,67	17022,67	20430,21	20430,21	20430,21	20430,21	20430,21
Котельная ЗГЭ	3554,76	3554,76	3554,76	3554,76	3554,76	3554,76	3554,76
Котельная Аэропорт	10131,3	10131,3	10131,33	10131,33	10131,33	10131,33	10131,33
итого	30708,7	30708,7	34116,29	34116,29	34116,29	34116,29	34116,29

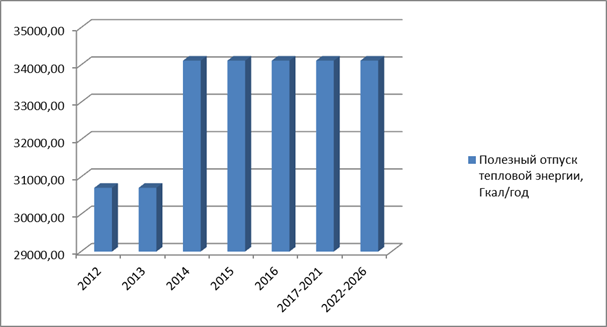

Рисунок 1.1 – Перспективный полезный отпуск тепловой энергии на систему отопления, Гкал

Таблица 1.4 – Суммарное увеличение полезного отпуска тепловой энергии относительно начала и окончания расчетного периода г

Наименование котельной	Суммарное относительное увеличение полезного отпуска тепловой энергии относительно начала и окончания расчетного периода г., Гкал/год	Суммарное относительное увеличение полезного отпуска тепловой энергии относительно начала и окончания расчетного периода г., %
Геологи	4251,73	20%
ЗГЭ	0	0%
Аэропорт	0	0%
итого	4251,726142	20%

В настоящее время в с. Мыс Каменный отсутствуют промышленные объекты, в перспективе не предусмотрено строительство промышленных потребителей тепловой энергии.

Централизованное ГВС присутствует только в районе Аэропорт. В остальных районах централизованного ГВС не предусмотрено, приготовление горячей воды производится с помощью бытовых электронагревателей. В перспективе увеличение нагрузки на систему ГВС в районе Аэропорт не происходит.

Раздел 2 Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки потребителей

Для определения целесообразности подключения новых потребителей тепловой энергии к системе централизованного теплоснабжения произведен расчет радиуса эффективного теплоснабжения. Радиус представляет собой зависимость расстояния (между объектом и магистральным трубопроводом тепловой сети) от расчетной тепловой нагрузки потребителя. Радиус позволяет определить условия, при которых подключение новых или увеличивающих тепловую нагрузку теплопотребляющих установок к системе централизованного теплоснабжения нецелесообразно вследствие увеличения совокупных расходов на единицу тепловой мощности, т. е. доли тепловых потерь.

Расчет радиуса эффективного теплоснабжения произведен для условий уровня тепловых потерь 10 % в сетях с. Мыс Каменный. Результаты расчета представлены в таблице 2.1.

Таблица 2.1 – Радиус эффективного теплоснабжения

Расчетная нагрузка потребителя	доля потерь	температура подающего трубопровода	температура обратного трубопровода	расход теплоносителя	скорость	площадь поперечного сечения трубопровода	диаметр	Выбранный Ду	фактическая скорость	Нормы тепловых потерь для надземной прокладки	Годовые потери	Радиус (длина)
Гкал/ч	%	°С	°С	т/ч	м/с	м2	мм	мм	м/с	ккал/ (ч*м)	Гкал/год	м
0.01	10.0%	95	70	0.4	0.7	0.00016	14	15	0.63	17.4	4.03	39
0.02	10.0%	95	70	0.8	0.7	0.00032	20	25	0.45	21.0	8.06	64
0.03	10.0%	95	70	1.2	0.7	0.00048	25	25	0.68	21.0	12.09	96
0.04	10.0%	95	70	1.6	0.7	0.00063	28	40	0.35	23.2	16.13	116
0.05	10.0%	95	70	2	0.7	0.00079	32	40	0.44	23.2	20.16	145
0.1	10.0%	95	70	4	0.7	0.00159	45	50	0.57	26.9	40.31	250
0.2	10.0%	95	70	8	0.7	0.00317	64	65	0.67	30.6	80.63	439
0.3	10.0%	95	70	12	0.7	0.00476	78	80	0.66	32.5	120.94	620
0.4	10.0%	95	70	16	0.7	0.00635	90	100	0.57	36.2	161.26	742
0.5	10.0%	95	70	20	0.7	0.00794	101	125	0.45	40.1	201.57	837
0.6	10.0%	95	70	24	0.7	0.00952	110	125	0.54	40.1	241.89	1005
0.7	10.0%	95	70	28	0.7	0.01111	119	125	0.63	40.1	282.20	1172
0.8	10.0%	95	70	32	0.7	0.0127	127	150	0.50	44.0	322.52	1221
0.9	10.0%	95	70	36	0.7	0.01429	135	150	0.57	44.0	362.83	1373
1	10.0%	95	70	40	0.7	0.01587	142	150	0.63	44.0	403.15	1526
1.1	10.0%	95	70	44	0.7	0.01746	149	150	0.69	44.0	443.46	1679
1.2	10.0%	95	70	48	0.7	0.01905	156	200	0.42	53.3	483.78	1512
1.3	10.0%	95	70	52	0.7	0.02063	162	200	0.46	53.3	524.09	1638
1.4	10.0%	95	70	56	0.7	0.02222	168	200	0.50	53.3	564.41	1764
1.5	10.0%	95	70	60	0.7	0.02381	174	200	0.53	53.3	604.72	1890
1.6	10.0%	95	70	64	0.7	0.0254	180	200	0.57	53.3	645.04	2016
1.7	10.0%	95	70	68	0.7	0.02698	185	200	0.60	53.3	685.35	2142
1.8	10.0%	95	70	72	0.7	0.02857	191	200	0.64	53.3	725.67	2268
1.9	10.0%	95	70	76	0.7	0.03016	196	200	0.67	53.3	765.98	2394
2	10.0%	95	70	80	0.7	0.03175	201	200	0.71	53.3	806.30	2520

Радиус теплоснабжения в графическом виде представлены на рисунках 2.1 и 2.2.
