Схема теплоснабжения села Мыс Каменный (стр. 3 )

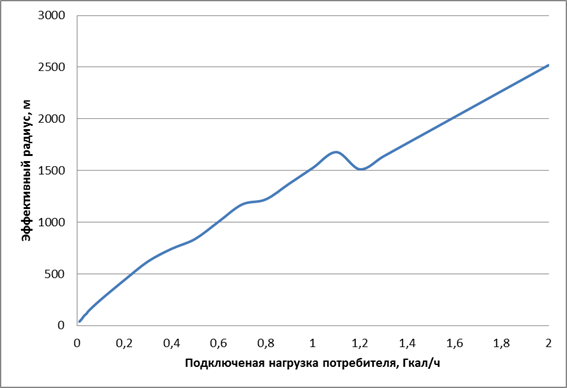

Рисунок 2.1 – Эффективный радиус теплоснабжения

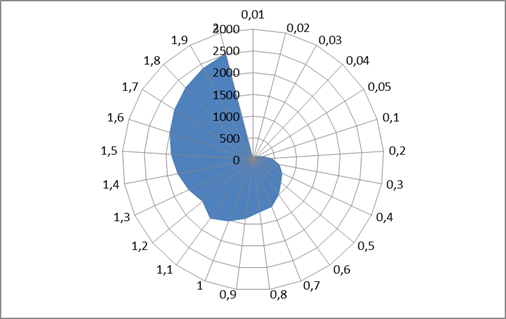

Рисунок 2.2 – Радиус теплоснабжения

Описание существующих и перспективных зон действия систем теплоснабжения и источников тепловой энергии

Существующая и перспективная зона действия системы теплоснабжения с. Мыс Каменный представлена в программном комплексе Zulu.

Исходя из схемы зонирования, можно сделать следующие выводы: два района с. Мыс Каменный (Геологи и ЗГЭ) располагаются близко друг от друга, и хотя на территории каждого района располагается собственная котельная, тепловая сеть у этих районов соединена. В нормальном режиме работы котельных теплоноситель двух тепловых источников не смешивается, т. к. на теплотрассе установлена перемычка, но в аварийных случаях одна из котельных заменяет другую. Третий район (Аэропорт) находится намного дальше от района Геологи и ЗГЭ, поэтому котельная в данном районе охватывает только район Аэропорт.

Перспективные балансы тепловой мощности

На базовом периоде фактическая общая выработка (с учетом собственных нужд) тепловой энергии составила 40368,99 Гкал/год. В 2026 году расчетная выработка тепловой энергии составит 42314,42 Гкал/год, полезный отпуск тепловой энергии составит 34116,29 Гкал/год. С приростом жилого фонда и строительством административных зданий увеличивается годовое потребление тепловой энергии на нужды отопления с 2012 по 2026 год. Перспективные балансы тепловой нагрузки представлены в таблице 2.2 и 2.3.

Таблица 2.2 – Нагрузки котельных с учетом собственных нужд для расчетного режима, Гкал/ч

котельная	2012	2013	2014	2015	2016
Котел-утилизатор	-	-	1,55	1,55	1,55	1,55	1,55
Котельная Геологи	5,277	5,277	4,607	4,607	4,607	4,607	4,607
Котельная ЗГЭ	1,21	1,21	1,21	1,21	1,21	1,21	1,21
Котельная Аэропорт	3,08	3,08	3,08	3,08	3,08	3,08	3,08
итого	9,56	9,56	10,44	10,44	10,44	10,44	10,44

Таблица 2.3 – Расчетное годовое потребление тепловой энергии, Гкал.

котельная	2012	2013	2014	2015	2016
Котел-утилизатор			11643,6	11643,6	11643,6	11643,6	11643,6
Котельная Геологи	21512,5	21512,5	13149,1	13149,1	13149,1	13149,1	13149,1
Котельная ЗГЭ	5038,6	5038,6	5038,6	5038,6	5038,6	5038,6	5038,6
Котельная Аэропорт	12483,2	12483,2	12483,2	12483,2	12483,2	12483,2	12483,2
итого	39034,3	39034,3	42314,5	42314,5	42314,5	42314,5	42314,5

Таблица 2.4 – Баланс установленной мощности котельных, Гкал/ч.

котельная	2012	2013	2014	2015	2016
Котельная Геологи	18,53	18,53	10,32	10,32	10,32	10,32	10,32
Котельная ЗГЭ	6,8	6,8	3,6	3,6	3,6	3,6	3,6
Котельная Аэропорт	11,08	11,08	7,88	7,88	7,88	7,88	7,88
итого	36,41	36,41	21,8	21,8	21,8	21,8	21,8

В настоящее время имеется достаточный резерв установленной мощности котельных. В перспективе мощности существующих котельных достаточно для обеспечения 100 % расчетной нагрузки потребителей.

Таблица 2.5 – Резерв установленной мощности в расчетном режиме, Гкал/ч.

котельная	2012	2013	2014	2015	2016
Котельная Геологи	13,25	13,25	5,71	5,71	5,71	5,71	5,71
Котельная ЗГЭ	5,59	5,59	2,39	2,39	2,39	2,39	2,39
Котельная Аэропорт	8,00	8,00	4,80	4,80	4,80	4,80	4,80
итого	26,85	26,85	12,91	12,91	12,91	12,91	12,91

Резерв мощности котельной Геологи представлен с учетом работы котла-утилизатора мощностью 1,55 Гкал/ч.
