ККМ блокируется. Для снятия блокировки необходимо установить новую чековую ленту и нажать клавишу «ВВ». Прерванный документ печатается заново. На печатающее устройство выдается чек, образец которого представлен на рис. 4.



Рис. 4

5.5.4. Выполнение операции закрытия смены.

5.5.4.1. В исходном состоянии «Касса», нажать клавишу «КЗ». Загорается индикатор «КЗ». Нажать клавишу «2В», на цифровом индикаторе высвечивается:

З

П

Р

-

2

С помощью цифровых клавиш набрать код блокировки. Введенный код на цифровом индикаторе не высвечивается. Сброс ошибочных данных производится нажатием клавиши «СБ».

Нажать клавишу «ВВ». Производится сравнение введенного кода с кодом, записанным в РПЗУ. При не сравнении информации раздается звуковой сигнал, разрешается повторный ввод кода блокировки. Если код блокировки совпал, на цифровом индикаторе высвечивается:

.

.

.

.

.

.

.

.

.

.

.

.

Нажать клавишу «ВВ»,на индикаторе высвечивается признак вывода, а

П

Е

Ч

-

2

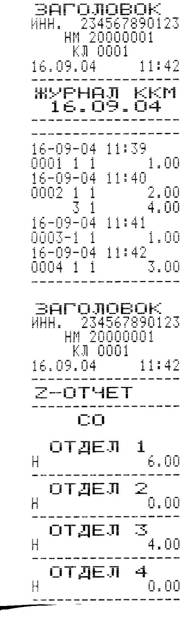

на печатающее устройство выводится «Z - отчет», представленный на рис.5.





Рис. 5

5.5.5. Попытка ввода неправильного пароля доступа к ФП.

В исходном состоянии машины нажать клавишу «КЗ», загорается индикатор «КЗ». Нажать клавишу «3Т». На цифровом индикаторе высвечивается:

Н

При повторном нажатии клавиши «3Т», раздается звуковой сигнал, на цифровом индикаторе высвечивается:

НЕ нашли? Не то? Что вы ищете?

З

П

Р

-

3

С помощью цифровых клавиш набрать код блокировки. Вводимая информация на цифровом индикаторе не высвечивается. Сброс ошибочных данных производится нажатием клавиши «СБ». Нажать клавишу «ВВ». При неправильно набранном пароле доступа к ФП осуществляется блокировка работы ККМ до набора правильного пароля.

При несовпадении кода выдается звуковой сигнал и разрешается повторный ввод кода блокировки. При совпадении кода блокировки на цифровом индикаторе высвечивается:

F

1

Нажать клавишу «СБ», машина возвращается в исходное состояние.

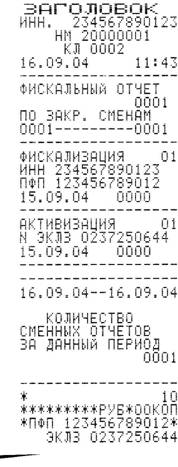

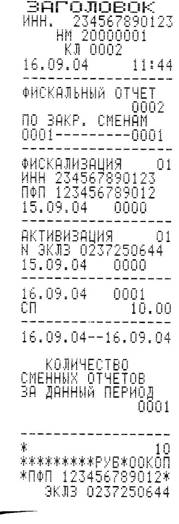

5.5.6  Получить сокращенный (рис. 6) и полный фискальный (рис. 7) отчет по номеру последней закрытой смены (т. е. смены, в течение которой проводилось выполнение тестовой задачи) в соответствии с «Инструкцией налогового инспектора» (ШВКС. 695234.006 И).



Порядковый номер фискального отчета

Заданный интервал вывода отчета (номера смен)

Параметры 1-ой фискализации

Дата фискализации и номер последней смены

Заданный интервал вывода отчета (дата смен)

Рис. 6



Дата и номер смены

Приходная сумма

Рис.7

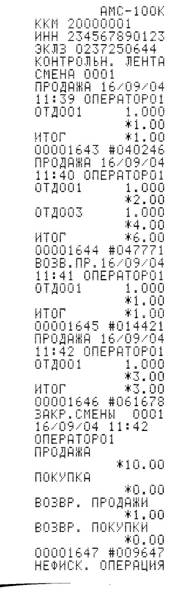

5.5.7.  Получить отчеты по ЭКЛЗ - Е5 (запрос документа по № КПК) – прочесть первый чек тестовой задачи и Е4 (полный) - контрольная лента смены, в которой выполнялась тестовая задача в соответствии с «Инструкцией по эксплуатации» (ШВКС.695234.006 ИЭ) рис. 8 и рис. 9.





Рис. 8

Рис. 9

5.5.8 Сравнить печатаемую информацию и шрифт на полученных чеках и в отчетах с образцами рис. 1¸9.

5.5.8.1. Сравнить полученные чеки с их образцами, представленные на рис. 1¸4 проверив следующую информацию:

·  наличие и соответствие названия торгующего предприятия;

·  наличие и соответствие идентификационного номера налогоплательщика (ИНН);

·  наличие и соответствие заводского номера ККМ;

·  наличие и соответствие даты и времени проведения операции;

·  наличие и соответствие всех зарегистрированных сумм и итогов;

·  наличие и соответствие отличительного признака фискального режима;

·  наличие возрастающего порядкового номера покупок;

·  наличие регистрационного номера ЭКЛЗ и его соответствие регистрационному номеру ЭКЛЗ, указанному в паспорте ЭКЛЗ и в Дополнительном листе к Паспорту версии;

·  наличие номера и значение КПК.

5.5.8.2 Сравнить полученный Z - отчет с их образцом, представленным на рис. 5, проверив следующую информацию:

·  наличие и соответствие названия торгующего предприятия;

·  наличие и соответствие идентификационного номера налогоплательщика (ИНН);

·  наличие и соответствие заводского номера ККМ;

·  наличие и соответствие даты и времени получения отчета;

·  наличие и соответствие текущего номера закрытия смены;

·  наличие и соответствие всех зарегистрированных сумм и итогов (кроме нарастающего итога);

·  наличие и соответствие отличительного признака фискального режима;

·  наличие регистрационного номера ЭКЛЗ и его соответствие регистрационному номеру ЭКЛЗ указанному в паспорте ЭКЛЗ и в Дополнительном листе к Паспорту версии;

·  наличие номера и значение КПК.

5.5.8.3 Сравнить полученные фискальные отчеты с их образцами, представленным на рис. 6 ¸7, проверив следующую информацию:

·  наличие и соответствие названия торгующего предприятия;

·  наличие и соответствие идентификационного номера налогоплательщика (ИНН);

·  наличие и соответствие заводского номера ККМ;

·  наличие и соответствие даты и времени получения отчета;

·  наличие и соответствие сквозного порядкового номера фискального отчета;

·  наличие и соответствие диапазона смен, за который формируется отчет;

·  наличие и соответствие всех реквизитов проведенных ранее фискализаций и перефискализаций ККМ;

·  наличие и соответствие даты и заданного номера последней закрытой смены;

·  наличие и соответствие всех зарегистрированных сумм и итогов за данный период;

·  наличие и соответствие отличительного признака фискального режима;

·  наличие регистрационного номера ЭКЛЗ и его соответствие регистрационному номеру ЭКЛЗ, указанному в паспорте ЭКЛЗ и в Дополнительном листе к Паспорту версии;

·  наличие информации об активизациях ЭКЛЗ;

5.5.8.4 Сравнить полученные отчеты по ЭКЛЗ с их образцами, представленными на рис. 8 и рис. 9, проверив следующую информацию:

·  наличие и соответствие заводского номера ККМ;

·  наличие и соответствие идентификационного номера налогоплательщика;

·  наличие и соответствие регистрационного номера ЭКЛЗ;

·  наличие и соответствие текущего номера закрытия смены;

·  наличие и соответствие даты и времени проведения операций;

·  наличие и соответствие всех зарегистрированных сумм и итогов;

·  наличие и соответствие всех номеров и значений КПК;

·  наличие и соответствие номера документа.

5.5.9  Проверка сохранности фискальных данных в накопителе ФП.

При каждом включении ККМ производится проверка сохранности записанных в ФП данных. При нарушении фискальных данных на цифровом индикаторе отображается:

Н

Е

И

С

П

Р

0

1

2

Касса блокируется.

5.5.10  Восстановление параметров.

Пользуясь методикой, изложенной в п. 5.4.2, восстановить исходные параметры программирования ККМ до выполнения тестовой задачи.

5.5.11  Выключить ККМ.

5.6 Результаты проверки работоспособности ККМ внести в таблицу 2 «Заключения».

В таблице 2 «Заключения» в графе «Результат проверки»:

·  для строк раздела «Выполнение основных операций» ставится «+», если операция выполняется на ККМ корректно и полученные чеки (документы) соответствуют требованиям, указанным в п.5.5.8.1 данной методики, «-» - в остальных случаях;

·  для строк раздела «Выполнение блокировки ККМ» ставится «+», если блокировка выполняется, «-» - в противном случае;

·  для разделов «Выполнение операции закрытия смены», «Выполнение краткого фискального отчета» и «Выполнение полного фискального отчета» ставится «+», если отчеты выполняются на ККМ корректно и соответствуют требованиям, указанным в п.5.5.8.2 и п. 5.5.8.3 данной методики, «-» - в остальных случаях;

·  для раздела «Проверка сохранности фискальных данных в накопителе ФП» ставится «+», если проверка дала положительный результат, «-» - в противном случае;

·  для раздела «Получение отчетов из ЭКЛЗ» ставится «+», если отчеты получаются на ККМ корректно и соответствуют требованиям указанным в п. 5.5.8.4 данной методике, «-» - в остальных случаях.

Если проверка дала отрицательный результат, в графе «Примечания» указываются выявленные недостатки, обнаруженные при работе ККМ.

Чеки (документы) и отчеты, полученные при выполнении тестовой задачи, должны быть приложены дополнительно к заключению по результатам освидетельствования ККМ (по порядку их получения).

6. Проверка аппаратной части ККМ

Проверка аппаратной части ККМ заключается в сравнении параметров освидетельствуемой ККМ с эталонными значениями, указанными в таблице 3 «Заключения».

6.1. Вскрыть корпус, отвернув 4 винта по периметру корпуса ККМ и нарушив марки-пломбы.

6.2. Проверить печатающее устройство (в дальнейшем - ПУ):

·  обозначение ПУ - паспорт ШВКС. 695234.006 ПС;

·  тип ПУ;

·  количество портов ПУ и их задействованность.

6.3. Проверить системную плату (в дальнейшем - СП):

·  обозначение СП - Паспорт ШВКС.695234.006 ПС и обозначение на плате блока управления);

·  обозначение процессора;

·  обозначение носителя программного обеспечения (в дальнейшем – ПО);

·  количество портов СП и их задействованность.

Проверить наличие несанкционированных перемычек на СП. Несанкционированные перемычки – это перемычки, не указанные в отметках о доработке ККМ до соответствия ее эталонной версии (если доработка проводилась) или в отметках о ремонте в паспорте ККМ.

6.4. Идентификация микропроцессора.

При отключенной кассе изъять штатную м/схему ПЗУ-программ. На ее место установить тестовую м/схему. Включить ККМ. Если в ККМ установлен штатный м/процессор, то на индикаторе высвечивается:

П

Р

О

В

П

О

_

1.

0

На клавиатуре нажать любую клавишу и на ТПУ печатается текст, согласно рис.10, а на индикаторе кратковременно высвечивается:

-

-

-

-

-

-

-

-

-

-

-

-



Рис. 10

При обрыве бумаги во время печати рис.10 на индикаторе высвечивается сообщение:

Е

Г

Г

П

У

сопровождаемое прерывистым звуковым сигналом.

Если в ККМ установлен нештатный м/процессор (с внутренней памятью программ – 8 кБ) после включения ККМ или «подсвистнет» или на индикаторе высвечивается:

Е

Г

Г

П

Р

О

Г

сопровождаемое непрерывным звуковым сигналом.

Если это не произойдет, то для проверки, не установлен ли в ККМ нештатный м/процессор (с внутренней памятью программ – 64 кБ и более) необходимо из ККМ изъять тестовое ПЗУ и включить ККМ. В этом случае ККМ должна запуститься без данной м/схемы. Выключить ККМ и установить штатную м/схему ПЗУ-программ.

6.5. Проверить фискальную память (в дальнейшем - ФП):
