Журнал «Физические свойства глинистых грунтов» (стр. 4 )

Таблица 3.2

Журнал обработки результатов испытания

Давление на образец грунта	Абсолют-ная деформа-ция образца грунта	Относи-тельная деформа-ция образца грунта	Коэффициент пористости	Коэффициент компрессионной сжимаемости	Модуль деформации*
Р , МПа	Δh , см			, МПа	, МПа

Примечание: поправка на отсутствие бокового расширения для суглинка ß = 0,8;

поправка на метод испытаний mk в зависимости от е0 для суглинка - в табл. 3.3.

Таблица 3.3

Значение поправки mk на метод испытаний

е0	0,45	0,55	0,65	0,75	0,85	0,95	1,05
mk	5,5	5,0	4,5	4,0	3,0	2,5	2,0

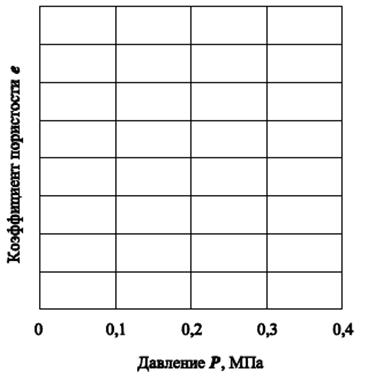

Рис. 3.1. График компрессионной зависимости коэффициента пористости

от давления е = f (Р), где масштабы: по оси Р - 0,1 МПа равен 2,0 см;

по оси е - 0,05 (0,02) равно 1,0 см

4 ЖУРНАЛ «ПРОЧНОСТНЫЕ СВОЙСТВА ГРУНТОВ»

4.1 Определение прочностных характеристик грунтов

методом одноплоскостного среза

Прибор – ГГП-30 конструкции института «Гидропроект».

Параметры образца грунта в рабочем кольце:

-площадь поперечного сечения образца А = 40 см2;

-высота образца h = 3,5 см;

-объем грунта в кольце V=140 см3.

Передаточное число рычагов прибора k =10.

Поправка на трение в приборе Δ= 0.

Схема испытания_______________________________________________________.

Таблица 4.1

Журнал испытания

Вертикальная нагрузка	Горизонтальная нагрузка	Время от начала испы-тания	Пока-зания инди-катора дефор-маций среза	Абсо-лютная дефор-мация среза	Абсо- лютная дефор-мация среза с учетом поправкиΔ
Масса гирь на подвеске нижнего рычага	Нормальное напряжение в грунте	Масса гирь на подвеске верхнего рычага	Касательное напряжение в плоскости среза
m1 , кг	σ = N/А , где N = km1 МПа	m2 , кг	τ = Т/A , где Т= km2 МПа	t , мин	п , мм	l , мм	Δl = l – Δ , мм
Окончание табл. 4.1
Вертикальная нагрузка	Горизонтальная нагрузка	Время от начала испы-тания	Пока-зания инди-катора дефор-маций срез	Абсо- лютная дефор-мация среза	Абсо- лютная дефор-мация среза с учетом поправкиΔ
Масса гирь на подвеске нижнего рычага	Нормальное напряжение в грунте	Масса гирь на подвеске верхнего рычага	Касательное напряжение в плоскости среза
m1 , кг	σ = N/А , где N = km1 МПа	m2 , кг	τ = Т/A , где Т= km2 МПа	t , мин	п , мм	l , мм	Δl = l – Δ , мм

4.2 Обработка результатов испытания
