Журнал «Физические свойства глинистых грунтов» (стр. 5 )

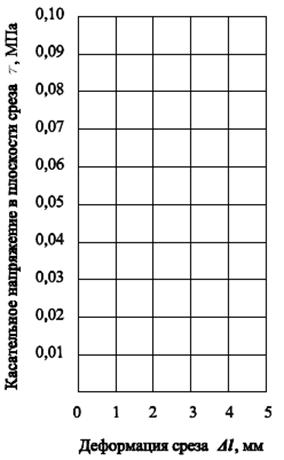

Рис. 4.1. График зависимости деформации среза от касательного

напряжения в плоскости среза Δl = f(τ),

где масштабы: по оси Δl – 1мм равен 1,0 см;

по оси τ – 0,01 МПа равен 1,0 см

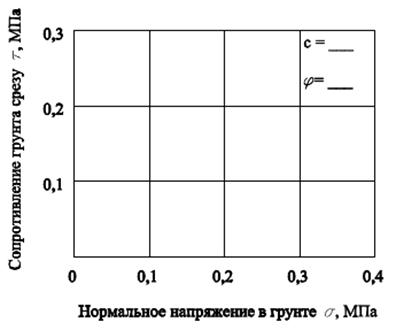

Рис. 4.2. График зависимости сопротивления грунта срезу

от нормального напряжения в грунте τ = σtgφ+c

где масштабы: по оси σ – 0,1 МПа равен 2,0 см;

по оси τ – 0,1 МПа равен 2,0 см

Таблица 4.2

Расчет значений угла внутреннего трения φ

и удельного сцепления с способом наименьших квадратов

№ п/п	σ , МПа	τ , МПа	Στ , МПа2	σ2, МПА	tgφ	φ , град.	с , МПа
1
2
3
∑

Значения tgφ и с рассчитываем по формулам*:

tgφ = n∑στ- ∑τ ∑σ = ______________________ (4.1)

n∑ σ2- (∑σ)2

с = ∑τ ∑ σ2- ∑σ∑στ = _______________________ (4.2)

n∑ σ2- (∑σ)2

_________________________________________

Примечание*: для расчета количество испытаний n=3

5 ЖУРНАЛ «ВОДОПРОНИЦАЕМОСТЬ ГРУНТОВ»

5.1 Определение коэффициента фильтрации Кф

песчаного грунта в трубке СПЕЦГЕО

Таблица 5.1

Журнал определения коэффициента фильтрации Кф

Номер опыта	Градиент напора	Площадь попереч- ного сечения трубки	Время фильт- рации	Объем про- фильт- ровн- ной воды	Факти- ческая темпе-ратура воды	Температурная поправка	Коэффициент фильтрации*
I	А , см2	t , с	VW , см2	Тф , 0С	Т=0,7+0,03 Тф	, м/сут
1
2
3
4
4
6

Примечание*: КФ приведен к условиям фильтрации при температуре воды 10 °С

5.2 Расчет скорости фильтрации V и коэффициента фильтрации kФ

при различных градиентах напора I

Таблица 5.2

Номер п/п	Коэффициент фильтрации kФ , м/сут	Градиент напора I	Скорость фильтрации V =kФ I , м/сут
1
2

Расчет скорости фильтрации V

Рис. 5.1. График зависимости скорости фильтрации V от градиента напора I

Вставить сводную таблицу

Библиографический список

1 ГОСТ 5180-84. Грунты. Методы лабораторного определения физических характеристик. М., 1984.

2 ГОСТ . Грунты. Классификация. М.: ГУП ЦПП, 1996

3 ГОСТ . Грунты. Методы лабораторного определения гранулометрического (зернового) и микроагрегатного состава. М., 1980.

4 ГОСТ . Грунты. Методы лабораторного определения характеристик прочности и деформируемости. М., 1997.

5 ГОСТ . Грунты. Методы лабораторного определения коэффициента фильтрации. М., 1991.

6 ГОСТ . Грунты. Лабораторные испытания. Общие положения. М., 1996.

7 ГОСТ . Грунты. Методы статистической обработки результатов испытаний. М., 1996.

8 Алексеев, -механические свойства грунтов и лабораторные методы их определения / , / Воронеж. гос. арх.-строит. ун-т, 2009, 89 с.

9 Ким, механики грунтов / . Воронеж. гос. арх.-строит. ун-т, 2006, 100 с.

Приложение 1

Разновидности глинистых грунтов

по классификациям ГОСТ

1.1

Классификация глинистых грунтов по числу пластичности Ip

Число пластичности Ip , %	Разновидности грунта по Ip
1 - 7	супесь
7 - 17	суглинок
> 17	глина

1.2

Классификация глинистых грунтов по показателю текучести IL

Наименование грунта по Ip	Показатель текучести IL	Разновидности грунта по IL
Супесь	< 0	твердая
0 - 1	пластичная
> 1	текучая
Суглинок и глина	< 0	твердые
0 - 0,25	полутвердые
0,25 - 0,50	тугопластичные
0,50 - 0,75	мягкопластичные
0,75 - 1,00	текучепластичные
> 1,00	текучие

1.3

Классификация глинистых грунтов по относительной деформации

морозного пучения efh

Характеристика грунтов по IL	Разновидности грунта по efh	Относительная деформация морозного пучения efh
твердые IL < 0	практически непучинистый	< 0,01
полутвердые 0 < IL < 0,25	слабопучинистый	0,01 - 0,035
тугопластичные 0,25 < IL < 0,50	cреднепучинистый	0,,07
мягко - и текуче - пластичные, текучие IL >0,50	сильнопучинистый и чрезмерно пучинистый	> 0,07

Приложение 2

Разновидности песчаных грунтов

по классификациям ГОСТ

2.1

Классификация песчаных грунтов по гранулометрическому составу G

Размер частиц d, мм	Содержание частиц, %	Разновидности грунта по G
> 2	> 25	гравелистый
> 0,50	> 50	крупный
> 0,25	> 50	cредней крупности
> 0,10	> 75	мелкий
< 0,10	< 75	пылеватый

2.2

Классификация песчаных грунтов по степени неоднородности СU

Степень неоднородности СU	Разновидности грунта по СU
< 3	однородный
> 3	неоднородный

2.3

Классификация песчаных грунтов по коэффициенту пористости e

Коэффициент пористости е	Разновидности грунта по е
Пески гравелистые, крупные, средней крупности	Пески мелкие	Пески пылеватые
< 0,55	< 0,60	< 0,60	плотные
0,55 - 0,70	0,60 - 0,75	0,60 - 0,80	средней плотности
> 0,70	> 0,75	> 0,80	рыхлые

2.4

Классификация песчаных грунтов по коэффициенту водонасыщения Sr

Коэффициент водонасыщения Sr	Разновидности грунта по Sr
0 - 0,50	малой степени водонасыщения
0,50 - 0,80	средней степени водонасыщения
0,80 - 1,00	насыщенные водой

2.5

Классификация песчаных грунтов по относительной деформации

морозного пучения efh

Характеристика грунтов по гранулометрическому составу G , коэффициенту водонасыщения Sr	Разновидности грунта по efh	Относи- тельная деформация морозного пучения efh
Пески крупные и средней крупности независимо от Sr	практически непучинистые	< 0,01
Пески мелкие и пылеватые при Sr < 0.60	практически непучинистые	< 0,01
Пески пылеватые и мелкие при 0.60 < Sr < 0.80	слабопучинистые	0,01 - 0,35
Пески пылеватые и мелкие при 0.80 < Sr < 0.95	среднепучинистые	0,,07
Пески пылеватые и мелкие при Sr > 0.95	сильнопучинистые и чрезмерно пучинистые	> 0,07
