42. Приведите схемы заводов по приготовлению бетона.

43. Перечислите современное оборудование для свайных работ. Приведите схемы.

44. Опишите принцип работы машин, применяемых при производстве буровых работ.

45. Дайте классификацию машин для уплотнения грунтов, приведите их принципиальные схемы.

46. Перечислите основные группы оборудования, применяемого для гидромеханизации земляных работ.

47. Назовите оборудование для бестраншейной прокладки подземных трубопроводов.

48. Опишите устройство, область применения, принцип действия многоковшовых экскаваторов продольного и поперечного копания.

49. Дайте характеристики и схемы приборов для контроля температуры процесса и опишите принцип их действия.

50. Какие приборы средств автоматики используются для контроля и регулирования скорости процесса, измерения размеров изделий и прочности бетона?

Библиографический список

1.  Строительные машины: Учебник для вузов по специальности «Промышленное и гражданское строительство» под редакцией . – М.: Высш. шк., 1988.-319с.

2.  «Детали машин»: Учебник для вузов. – М.: Высшая школа, 1991.–343с.

3.  и др. Механическое оборудование предприятий строительных материалов, изделий и конструкций: Учебник для строительных вузов. – М.: Машиностроение, 1981.-324с.

Оглавление

Введение……………………………………………………………………….

3

1. Требование к оформлению контрольных работ………………………….

4

2. Контрольная работа № 1……………………………………………………

4

3. Контрольная работа № 2…………………………………………………...

9

4. Библиографический список………………………………………………..

15

5. Приложение………………………………………………………………....

16

Строительные машины

НЕ нашли? Не то? Что вы ищете?

Методические указания к выполнению контрольных работ № 1, 2

для студентов IV курса факультета заочного обучения

специальности 270102 «Промышленное и гражданское строительство»

Составитель – канд. техн. наук., доцент .

Редактор

Подписано в печать 09.02.07г. Формат 60х84 1/16

Уч.-изд. л. 1,2 . Усл.-печ. л. 1,3. Бумага писчая. Тираж 100 экз. Заказ №

Отпечатано: отдел оперативной полиграфии Воронежского государственного

архитектурно-строительного университета

394006 Воронеж,

Приложение 1

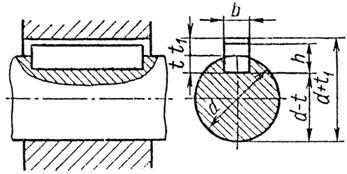

Шпонки призматические

Размеры сечений шпонок и пазов, мм, по ГОСТ 8788—68*

Диаметр

вала

Сечение

шпонки

Глубина

паза

Диаметр

вала

Сечение

шпонки

Глубина

паза

b

h

вала t

втулки t1

b

h

вала t

втулки t1

Св.10 до 12

4

4

2,5

1,8

Св.58 до 65

18

11

7

4,4

» 12 » 17

5

5

3

2,3

» 65 » 75

20

12

7,5

4,9

» 17 » 22

6

6

3,5

2,8

» 75 » 85

22

14

9

5,4

» 22 » 30

8

7

4

3,3

» 85 » 95

25

14

9

5,4

» 30 » 38

10

8

5

3,3

» 95 » 110

28

16

10

6,4

» 38 » 44

12

8

5

3,3

» 110 » 130

32

18

11

7,4

» 44 » 50

14

9

5,5

3,8

» 130 » 150

36

20

12

8,4

» 50 » 58

16

10

6

4,3

Примечания: 1. Длины призматических шпонок выбирают из ряда (по ГОСТ 8789=68*) .

2. Предельные отклонения шпонок и пазов – по ГОСТ 7227-58.

3. Таблица приведена с сокращениями против ГОСТ 8788-68* и 8789-68*, в которых даны размеры сечений для валов диаметром от 6 до 500 мм и длины шпонок до 500 мм.

Примеры условного обозначения призматических шпонок: (при b=18 мм, h=11мм, i=100 мм): со скругленными торцами (исполнение 1): Шпонка 18х11х110 ГОСТ 8789-68*; с одним плоским и другим закругленным торцом (исполнение 2): Шпонка 2-18х11х100 ГОСТ 8789-68*; с плоскими торцами (исполнение 3): Шпонка 3-18х11х100 ГОСТ 8789-68*.
