Распределительное устройство должно быть экономичным. Значительное уменьшение стоимости достигается применением зданий РУ из сборных железобе­тонных конструкций, заменивших кирпичную кладку, применявшуюся раньше.

Для уменьшения стоимости электромонтажных работ и ускорения сооружения РУ широко применяют укрупненные узлы, собранные на спе­циализированной монтажной базе. Такими узлами могут быть камеры и шкафы со встроенным электрооборудованием: камеры для сборных шин и шинных разъединителей, шкафы управления выключателями, шкафы ли­нейных разъединителей и т. п. Для присоединения линий 6—10 кВ в совре­менных РУ широко применяют шкафы комплектных распределительных устройств.

Распределительное устройство, смонтированное из укрупненных узлов, называется сборным. В сборном РУ здание сооружается в виде коробки, без каких-либо перегородок, зального типа. Основу камер составляет стальной каркас, а перегородки между камерами выполняют из асбоце­ментных или гипсолитовых плит.

Уменьшение стоимости РУ достигается также сооружением их по ти­повым проектам.

б) Конструкции ЗРУ 6 — 10 кВ с одной системой шин

РУ 6—10 кВ с одной системой шин без реакторов на отходящих ли­ниях широко применяются в промышленных установках и городских се­тях. В таких РУ устанавливаются маломасляные или безмасляные выклю­чатели небольших габаритов, что позволяет все оборудование одного присоединения разместить в одной камере. Однако ремонт выключате­лей в этих камерах затруднен, поэтому взамен их в настоящее время при­меняют камеры с выключателями, расположенными на выкатной тележке, – ячейки 50.

НЕ нашли? Не то? Что вы ищете?

комплектного распределительного устройства (КРУ).

г) Конструкции ЗРУ 6—10 кВ с двумя системами шин

Распределительные устройства 6—10 кВ с двумя системами шин, как правило, сооружаются на ТЭЦ. На подстанциях такая схема встречается крайне редко. Значительные токи КЗ на сборных шинах генераторного напряжения приводят к необходимости увеличения расстояния между фа­зами, установки секционных и групповых реакторов. Все это усложняет конструкцию распределительного устройства.

д) Конструкции ЗРУ 35-220 кВ

Как было отмечено ранее, в особых условиях (ограниченность площади, Грязненная атмосфера, суровые климатические условия) распредели­тельные устройства 35 — 220 кВ сооружаются закрытыми. ЗРУ 35 — 220 кВ дороже открытых распределительных устройств на то же напряжение, так как стоимость здания значительно больше стоимости металлоконструкций и фундаментов, необходимых для открытой установки аппаратуры. В ЗРУ 35 — 220 кВ применяют только воздушные или маломасляные выключате­ли. Установка баковых масляных выключателей привела бы к значитель­ному увеличению стоимости РУ за счет сооружения специальных камер и маслосборных устройств.

51. КОМПЛЕКТНЫЕ УСТРОЙСТВА ВЫСОКОГО НАПРЯЖЕНИЯ

Комплектные устройства высокого напряжения относятся: КРУ, КРУН, КРУЭ, КТП.

а) Комплектные распределительные устройства внутренней установки

Комплектное распределительное устройство (КРУ) — это распредели­тельное устройство, состоящее из закрытых шкафов с встроенными в них аппаратами, измерительными и защитными приборами и вспомогательными устройствами. Шкафы КРУ изготовляются на заводах, что позволяет до­биться тщательной сборки всех узлов и обеспечения надежной работы электрооборудования. Шкафы с полностью собранными и готовыми к ра­боте оборудованием поступают на место монтажа, где их устанавливают, соединяют сборные шины на стыках шкафов, подводят силовые и кон­трольные кабели. Применение КРУ позволяет ускорить монтаж распреде­лительного устройства. КРУ безопасно в обслуживании, так как все части, находящиеся под напряжением, закрыты металлическим кожухом.

КРУ с масляной и газовой изоляцией могут изготовляться на высокие на­пряжения (в мировой практике есть конструкции на 220, 400 и 500 кВ). В КРУ могут применяться обычные аппараты или специально предназначенные для КРУ, могут сочетаться и те и другие.

Наша промышленность выпускает КРУ 3 — 35 кВ с воздушной изоляцией и 110 — 220 кВ с изоляцией из элегаза.

Для РУ 6—10 кВ понизительных подстанций, а также в системе собственных нужд электростанций для схемы с одной системой шин широко применяются КРУ различных типов: с маломасляными выключате­лями ВМП, ВММ, ВМПЭ, ВМПП, ВК и МГГ; с электромагнитными вы­ключателями ВЭМ, ВЭ; с вакуумными выключателями ВНВП, ВВТЭ и ВВТП.

Широко распростра­нена серии К-ХII, Шкаф КРУ состоит из жесткого металли­ческого корпуса, внутри которого размещена вся аппаратура. Для безопас­ного обслуживания и локализации аварий корпус разделен на отсеки ме­таллическими перегородками и автоматически закрывающимися металли­ческими шторками. Выключатель с приводом установлен на выкатной тележке. В верхней и нижней частях тележки расположены подвижные разъединяющие контакты, которые при вкатывании тележки в шкаф замы­каются с шинным и линейным неподвижными контактами. Когда тележка находится вне корпуса шкафа, обеспечивается удобный доступ к выключателю и его при­воду для ремонта. Размещение выключателя на выкатной тележке позво­ляет значительно уменьшить размеры шкафа по сравнению со сборными РУ, где камера выключателя должна предусматривать возможность досту­па к аппаратам и ремонт их на месте.

Выкатная тележка может занимать три положения: рабочее (тележка находится в корпусе шкафа, первичные и вторичные цепи замкнуты); испытательное (тележка в корпусе шкафа, но первичные цепи разомк­нуты, а вторичные замкнуты); ремонтное (тележка находится вне кор­пуса шкафа, первичные и вторичные цепи разомкнуты). В рабочем и испытательном положениях тележка фиксируется специальным устрой­ством. При выкатывании тележки из шкафа автоматически металлическими шторками закрываются отсеки шинного и линейного разъединяющих контактов. Таким образом, исключается случайное прикосновение к токоведущим частям, оставшимся под напряжением. На выкатной тележке монтируются также трансфор­маторы напряжения, разрядники, силовые предохранители, разъемные контакты соединений главной цепи.

Приборный шкаф представляет собой металлическую конструкцию, на фасадной дверце которой размещаются приборы измерения, счетчики, ключи управления и аппаратура сигнализации. На задней стенке установ­лен короб для шинок вторичных соединений. Блок для релейной ап­паратуры поворотного типа установлен внутри шкафа и может вместить до 22 приборов.

Корпус шкафа имеет жалюзи для естественной вентиляции отсеков. Шкафы устанавливаются в помещении и обслуживаются с одной стороны. В шкафах данной серии выполнена блокировка, не допускающая вкатыва­ния тележки в рабочее положение и выкатывания из рабочего положения при включенном выключателе, а также не допускающая вкатывания тележ­ки при включенном заземляющем разъединителе или включения его в ра­бочем положении тележки.

Шкафы КРУ выполняются по определенной сетке схем главных и вспо­могательных соединений. Выбирая по справочной литера­туре типы шкафов данной серии, можно составить компоновку шкафов Для выбранной схемы.

б) Комплектные распределительные устройства наружной установки

Комплектные распределительные устройства наружной установки (КРУН) предназначены для открытой установки вне помещения. КРУН состоят из металлических шкафов со встроенными в них аппаратами, приборами, устройствами защиты и управления. Шкафы КРУН имеют

51.

уплотнения, обеспечивающие защиту аппаратуры от загрязнения и атмосферных осадков. Так как шкафы не абсолютно герметичны, то КРУН не предназначены для работы в среде с влажностью воздуха более 80%, опасной в отношении взрыва и пожара, а также в сре­де с химически активными газами и токопроводящей пылью. КРУН рас­считаны для работы при температурах окружающего воздуха от — 40 до + 35 °С.

КРУН могут иметь стационарную установку выключателя в шкафу или выкатную тележку с выключателем подобно КРУ внутренней установки.

Шкафы КРУН широко применяются для комплектных трансформаторных подстанций и в открытых РУ электростанций и подстанций. Так же как и КРУ, они разработаны для схемы с одной системой шин. КРУН К-34 без коридора обслуживания является крупноблоч­ной конструкцией, состоящей из шести — десяти шкафов, смонтированных на общей раме. Выдвижные элементы выкатываются на специальную раму. Шкафы серии К-34 созданы на базе малогабаритного выключателя ВММ-10У2 со встроенным пружинным приводом, работающим на опера­тивном переменном токе, и предназначены для двустороннего обслужива­ния.

На базе вакуумного выключателя ВВВ-10/320 разработана конструкция крупноблочного КРУН серии К-100. Шкаф К-100 имеет цельносварную раму, на которой размещены четыре линейных ячейки с выдвижными элементами, ячейка трансформаторов напряжения и разрядников и вводная ячейка с выключателем на выдвижном элементе.

КРУН может иметь различную конструкцию в зависимости от применяемого оборудования, различные схемы главных и вспомогательных соединений, поэтому при выборе их надо ориентироваться на сетку схем и каталожные данные.

в) Комплектные распределительные устройства с элегазовой изоляцией

Применение элегаза SF6 в качестве изоляции позволяет создать КРУ на высокие напряжения (в мировой практике до 800 кВ). Как было отмечено выше, элегаз обладает высокими электроизоляционными и дугогасительными свойствами, не токсичен, не горит, не образует взрывопасных смесей. Выключатели, разъединители, трансформаторы тока с элегазовой изоляцией имеют значительно меньшие габариты, чем такие же аппараты с масляной и фарфоровой изоляцией. Каждый элемент в КРУ с элегазовой изоляцией (КРУЭ) заключают в металлический герметичный-заземленный кожух, заполненный элегазом под избыточным давлением. Отдельные элементы (блоки) соединяют с помощью газоплотных фланцев, а электрические соединения выполняют стержневыми шинами, разме­тенными в металлических корпусах с элегазом, и втычными контактами розеточного типа. Деление КРУЭ на блоки позволяет при замене одного из них сохранить газовое заполнение в остальной части.

Ячейки элегазовые трехполюсные серии ЯЭ-110 рассчитаны на номи­нальное напряжение 110 кВ, номинальный ток сборных шин 1600 А, ток ответвлений от шин 1250 А, ток отключения выключак А. Для схемы с одной и двумя системами сборных шин серия включает типы ячеек: линейных ЯЭ-И0Л, секционных ЯЭ-П0С; шиносоединительных ЯЭ-1ЮШ, трансформаторов напряжения ЯЭ-ПОТН.

КРУ с элегазовой изоляцией имеют следующие достоинства: уменьше­ние требуемой площади в 10—15 раз, увеличение межремонтных периодов, полная автоматизация обслуживания, полная пожаро - и взрывобезопасность, биологическая безопасность для окружающей среды (отсутствие электрических и магнитных полей, низкий уровень шума, отсутствие радиопомех).

Недостатками являются относительно высокая стоимость элегаза, ограничение нижних рабочих температур окружающего воздуха (не ни­же — 5°С), что приводит к необходимости установки КРУЭ в закрытых помещениях.

Причиной ограничения нижних температур является сжижение элегаза при — 30 °С, а следовательно, изменение в сторону ухудшения его изоля­ционных и дугогасительных свойств. Для открытой установки КРУЭ в местностях, где температура воздуха опускается ниже — 30 ° С, должен быть решен вопрос о возможности подогрева элегаза и всего выклю­чателя.

Применение КРУЭ позволяет выполнить компактные городские пони­жающие подстанции 220/110/10 кВ в центре нагрузок, что очень важно в застройках большой плотности и на промышленных предприятиях. Строительство подстанций с КРУЭ дает значительную экономию строи­тельно-монтажных работ, в 7 —8 раз сокращает расход металлоконструк­ций. Применение КРУЭ имеет большие перспективы.

52. КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ

Комплектные трансформаторные подстанции (КТП) изготовляются на заводах и крупноблочными узлами доставляются на место монтажа. Ши­рокое внедрение КТП позволило индустриализовать и ускорить монтаж подстанций, обеспечить максимальную безопасность при обслуживании уменьшить габариты подстанций.

Комплектные трансформаторные подстанции 6–10/0,4 – 0,23 кВ внут­ренней и наружной установки широко применяются для электроснабжения промышленных предприятий, сельскохозяйственных и коммунальных потребителей. Такие КТП комплектуются силовыми трансформаторами типа ТНЗ с негорючим заполнителем, трансформаторами типа ТМЗ герметичного исполнения с азотной подушкой или обычными масляными трансформаторами ТМ, ТСМА мощностью 30–1000 кВА. Шкаф высшего напряжения имеет глухой кабельный ввод 6 – 10 кВ, или выключатель на­грузки с предохранителем, или разъединитель и предохранитель. В шкафах низшего напряжения устанавливаются автоматические выключатели вы­движного исполнения, блоки предохранитель – выключатель, магнитные пускатели с предохранителями.

Конструкция этих КТП здесь не рассматривается, так как в основном они применяются для электроснабжения промышленных предприятий. На подстанциях энергосистем применяются КТП наружной установки с высшим напряжением 35 и 110 кВ, схемы которых приведены в гл. 5 (см. рис. 5.12,6, в, 5.29, 5.31).

Со стороны высшего напряжения в КТП могут устанавливаться си­ловые предохранители типа ПВТ или короткозамыкатели и отделители. На двухтрансформаторных КТП может предусматриваться схема мостика с отделителями или выключателями (для КТП 35 кВ). Со стороны 6-10 кВ применяются КРУН.

Широкое применение (для электрификации сельского хозяйства) нахо­дят КТП с предохранителями ПВТ (рис. 6.13). Все узлы ОРУ 110 кВ и КРУН 6—10 кВ изготовляются на заводе, в поставку завода не вхо­дит лишь силовой трансформатор. Выхлопной предохранитель устанав­ливается на приемном портале открытым концом трубки вниз. Площадка под предохранителем ограждена, так как при срабатывании его выбрасы­ваются гибкая связь, расплавленный металл и пламя. Применение ПВТ обеспечивает быстрое отключение поврежденного участка при КЗ в трансформаторе. Стоимость КТП с ПВТ невелика, конструкция проста и удоб­на в обслуживании. Недостатками КТП являются недостаточная чув­ствительность ПВТ к перегрузкам и относительно небольшим токам повреждения в трансформаторе, возможность их неселективного срабаты­вания из-за разброса характеристик предохранителей, а также возмож­ность возникновения неполнофазного режима работы при перегорании вставки предохранителя одной фазы.

Применение управляемых предохранителей-УПСН (см. § 4.6,6) значи­тельно улучшает защитные характеристики и расширяет область примене­ния КТП с предохранителями (при 35 кВ могут применяться трансформа­торы мощностью 6,3 MB-А включительно, а при 110 кВ — 25 MB-А). Наличие привода УПСН позволяет осуществить релейную защиту си­лового трансформатора и защиту от неполнофазных режимов.

Куйбышевским заводом «Электрощит» выпускаются комплектные трансформаторные подстанции из блоков заводского изготовления (КТП Б). Эти подстанции рассчитаны на установку двухобмоточных трансформаторов ПО кВ мощностью от 2500 до 40000 кВА, 35 кВ - от 6300 До 16000 кВ-А и трехобмоточных трансформаторов 110/35/6 (10) кВ — от 6300 до 40000 кВА. Схемы электрических соединений на стороне 110 кВ Могут быть различными: блок трансформатор — линия с ОД и КЗ, мостик Р неавтоматической перемычкой, мостик с выключателем. На стороне 35 и 6(10) кВ принята схема с одной секционированной системой шин. На рис. 6.14 показаны план и разрез КТПБ с двумя трехобмоточными трансформаторами 110/35/6 (10) кВ. ОРУ ПО и 35 кВ выполнено из отдельных блоков, на которых смонтировано оборудование, аппаратура и внутренние соединения. В перемычке 110 кВ установлен выключатель МКП-ИОМ. Ошиновка ОРУ выполнена трубами из сплава алюминия, а отпайки – гибкими проводами А и АС. На стороне 6(10) кВ установлены шкафы КРУН серий К-47, К-49 на каждую секцию до 8 шт. При необхо­димости можно установить реакторы 6(10) кВ. Здание ОПУ собирается из утепленных панелей и рассчитано на установку панелей релейной защиты, устройств связи и телемеханики, а также имеет комнату для оперативно-выездной бригады.

Компоновка КТП легко может осуществляться по разным схемам пу­тем выбора тех или иных блоков по сетке схем.

Все сказанное о КТП позволяет сделать вывод, что большинство под­станций 35–110 кВ могут быть комплектными, заводского изготовления.

52.

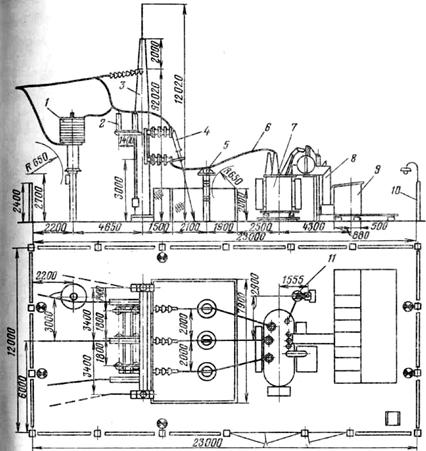

Рис. 6.13. Общий вид однотрансформаторной подстанции КТПС-110/2500: Кгаппаратура ВЧ связи; 2 – разъединитель; 3 – приемный портал; 4 – выхлопной предохранитель; 5 – разрядник; 6 – ошиновка ОРУ 110 кВ; 7 – трансформатор ТМН-2500/110; 8 – токопровод ячейки ввода; 9 – ячейка КРУН; 10 – ограждение; 11 – узел установки ЗОН-110 и разрядников.

53. ОТКРЫТЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА (ОРУ)

а) Требования к конструкциям ОРУ

Распределительное устройство, расположенное на открытом воздухе, называется открытым распределительным устройством. Как правило, РУ напряжением 35 кВ и выше сооружаются открытыми.

Так же как и ЗРУ, открытые РУ должны обеспечить надежность работы, безопасность и удобство обслуживания при минимальных затратах на сооружение, возможность расширения, максимальное применение крупноблочных узлов заводского изготовления.

Расстояние между токоведущими частями и от них до различных элементов ОРУ должно выбираться в соответствии с требованиями ПУЭ [1.12].

Все аппараты ОРУ обычно располагаются на невысоких основаниях (металлических или железобетонных). По территории ОРУ предусматри­ваются проезды для возможности механизации монтажа и ремонта оборудования. Шины могут быть гибкими из многопроволочных проводов или из Жестких труб. Гибкие шины крепятся с помощью подвесных изоляторов на Порталах, а жесткие – с помощью опорных изоляторов на железобетонных Или металлических стойках.

Применение жесткой ошиновки позволяет отказаться от порталов и уменьшить площадь ОРУ.

Под силовыми трансформаторами, масляными реакторами и баковым, выключателями ПО кВ и выше предусматривается маслоприемник, укладывается слой гравия толщиной не менее 25 см, и масло стекает в аварийных случаях в маслосборники. Кабели оперативных цепей, цепей управления, релейной защиты, автоматики и воздухопроводы прокладывают в лотках из железобетонных конструкций без заглубления их в почву или в металлических лотках, подвешенных к конструкциям ОРУ.

Открытое РУ должно быть ограждено.

Открытые РУ имеют следующие преимущества перед закрытыми меньше объем строительных работ, так как необходимы лишь подготовка площадки, устройство дорог, сооружение фундаментов и установка опор, в связи с этим уменьшаются время сооружения и стоимость ОРУ;

легче выполняются расширение и реконструкция;

все аппараты доступны для наблюдения.

В то же время открытые РУ менее удобны в обслуживании при низких температурах и в ненастье, занимают значительно большую площадь, чем ЗРУ, а аппараты на ОРУ подвержены запылению, загрязнению и колебаниям температуры.

Конструкции ОРУ разнообразны и зависят от схемы электрических со­единений, от типов выключателей, разъединителей и их взаимного распо­ложения. Ниже рассмотрены примеры выполнения ОРУ разных напряжений.

б) Конструкции ОРУ 35 – 220 кВ со сборными шинами

Открытое ОРУ 35 кВ по схеме с одной секционированной системой шин сооружается из блоков заводского изготовления (рис. 6.15). В таком ОРУ все оборудование смонтировано на заводе и готовыми блоками по­ставляется для монтажа. Сборные шины, к которым присоединяются блоки, могут быть гибкими или жесткими. Разъединители в блоках располо­жены на небольшой высоте, что облегчает их ремонт. Для безопасности обслуживания блоки имеют сетчатое ограждение.

Блок выключателя – это металлическая конструкция, на которой смонтированы выключатель С-35-630, шинный и линейный разъединитель РНДЗ-35. Привод выключателя установлен в шкафу, закрепленном на той же металлической конструкции. Выключатель и разъединители сблокированы между собой для предотвращения неправильных операций. Аппараты релейной защиты, автоматики, измерения и сигнализации размещаются в релейном шкафу рядом со шкафом привода. Такие блоки применяются для ввода линии, секционирования и ввода от трансформатора.

Блок шинных аппаратов также представляет собой металлическую конструкцию, на которой смонтированы разъединители РНДЗ с двумя заземляющими ножами и трансформатор напряжения ЗНОМ-35. На конструкции крепится релейный шкаф наружной установки. Вся регулировка и наладка оборудования в пределах блока осуществлены на заводе, что значительно облегчает монтаж и включение подстанции в работу. Блоки рассмотренной конструкции применяются в КТПБ 110/35/6(10) кВ (см рис. 6.14).

На рис. 6.17 приведены разрез и план ячейки ОРУ 220 кВ по рассмотренному типовому проекту. В принятой компоновке все выключатели размещаются в один ряд около второй системы шин, что облегчает их обслуживание. Такие ОРУ называются однорядными в отличие от других компоновок, где выключатели линий расположены в одном ряду, а выключатели трансформаторов – в другом. В типовых компоновках выключатель не изображается, показано лишь место его установки (узел выключателя и шинной опоры). При конкретном проектировании, когда тип выключателя выбран, разрабатывается его установочный чертеж.

Рассмотренные разъединители имеют пополюсное управление.

53.

Ошиновка ОРУ выполняется гибким сталеалюминевым проводом. При большой нагрузке или по условиям проверки на коронирование в каждой фазе могут быть два-три провода. Линейные и шинные порталы и все опоры под аппаратами – стандартные, железобетонные.

Большое количество портальных конструкций в рассмотренном типо­вом ОРУ вызывает необходимость производства работ на высоте, затрудняет и удорожает монтаж. Если сборные шины выполнить жесткими, то шинных порталов не требуется, а монтаж облегчается. Конструкция такого ОРУ 110 кВ, разработанная Горьковским отделением института «Энерго-сетьпроект» с применением крупноблочных узлов заводского изготовления показана на рис. 6.18. Сборные шины выполнены трубами, закрепленными на изоляторах ОНС, которые установлены на железобетонных опорах высотой 4,6 м. Шинные разъединители РНДЗ расположены на ти­повой опорной конструкции ниже сборных шин, причем все три полюса – под средней фазой (рис. 6.19). Разъединители шинных аппаратов и ли­нейные крепятся на опорных конструкциях высотой 2,5 м.

Кабели и воздухопроводы проложены в лотках из железобетонных плит, которые служат одновременно пешеходными дорожками. В местах пересечений с дорогой лотки прокладываются под проезжей частью Дороги.

Площадь распределительного устройства такого типа меньше площади типового, сокращается расход сборного железобетона и металлоконструк­ций, снижается стоимость строительно-монтажных работ.

конструкция ОРУ 110 кВ по схеме четырехугольника. Характерно, что расположение токоведущих частей, разъединителей, выключателей и другой аппаратуры на площадке принято таким, чтобы при расширении распределительного устройства можно было перейти к схеме с одной или двумя рабочими системами шин и обходной системой.

в) Конструкции ОРУ 330 – 500 кВ

Для схемы с полутора выключателями на цепь широко применяется компоновка с трехрядной установкой выключателей. В таком ОРУ необходимо сооружение дорог вдоль трех рядов выключателей, что значительно увеличивает длину ячеек (157,4 м). Расстояние между фазами выключателей 330 кВ принимается 7,5 – 8 м для того, чтобы авто­кран мог подъехать к любой фазе во время монтажа или ремонта.

При ремонтно-монтажных работах высшая точка крана может находиться на высоте 16 м. Учитывая, что минимальное расстояние от крана до проводов, находящихся под напряжением, принимается равным 4 м, а стрела провеса проводов – 3 м, высота опор ОРУ принята 23 м.

ОРУ 500 кВ по такой же компоновке имеет длину ячейки 249,4 м, а шаг ячейки 28 м. Общие размеры ОРУ настолько возрастают, что его трудно разместить на площадке электростанции. С целью уменьшения размеров ОРУ 500 кВ возможно применение других компоновок, например с шахматным расположением выключателей в два ряда. Возможен отказ от сооружения трех дорог вдоль трех рядов выключателей, если высоту стульев под оборудование принять по 4 м, что обеспечивает возможность проезда ремонтно-монтажных механизмов и подготовку их к работе без снятия напряжения на соседних цепях.

Существенно сокращаются ширина ОРУ, количество ветвей изоляции, Длина ошиновки, расход железобетона на сваи при использовании в ОРУ 500 кВ подвесных разъединителей.

На ОРУ 500 кВ по схеме 4/3 выключателя на присоединение, разработанное Уральским отделением «Теплоэлектропроекта». Конструкция ОРУ 500 кВ предусматривает двухрядное расположение выключателей и применение подвесных разъединителей. Присоединение каждого трансформатора (рис. 6.22, в) выполняется с помощью ошиновки верхнего яруса, а затем через подвесной разъединитель 4 и выключатель 5 – к одной системе шин. Ошиновка от выключателя к сборным шинам поддерживается растяжками с подвесными гирляндами 6.

Подвижная часть подвесных разъединителей подвешивается на гирляндах изоляторов к консолям и траверсам опор и порталов. Неподвижная часть монтируется на трансформаторах тока, напряжения или опорных изоляторах. Опускание и подъем подвижной части разъединителя производятся гибким тросом, связанным через блоки с приводом разъедините ля заземления отключенных цепей применены телескопические заземлители.

Рассматриваемая компоновка предусматривает установку в лини 500 кВ шунтирующих реакторов. Разработана конструкция ОРУ с продольным расположением выключателей (параллельно сборным шинам) [6.5] для схем четырехугольника трансформатор – шины с присоединением линий через два и полтора выключателя и схемы 3/2. В этом случае над выключателем отсутствует ошиновка, вдоль выключателей между полюсами проходит дорога и не требуется специальных заездов к аппаратам. Автокраны и другие ремонтные механизмы устанавливают у выключателей прямо по ходу движения

53.

Для ОРУ 750 кВ по схеме 3/2 наиболее прогрессивной является компо­новка с однорядным расположением выключателей, подвесными разъеди­нителями и ограничителями перенапряжений ОПНИ-750 вместо разрядников РВМК-750М [6.6].

Поскольку отразить в учебнике все многообразие конструкций ОРУ невозможно, в учебном проектировании необходимо пользоваться справочной литературой и типовыми проектами.

54. ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА В УСТАНОВКАХ ВЫСОКОГО НАПРЯЖЕНИЯ

а) Назначение и конструкция заземляющих устройств

Все металлические части электроустановок, нормально не находящиеся под напряжением, но могущие оказаться под напряжением из-за повреждения изоляции, должны надежно соединяться с землей. Такое заземление называется защитным, так как его целью является защита обслуживаю­щего персонала от опасных напряжений прикосновения.

Заземление обязательно во всех электроустановках при напряжении 380 В и выше переменного тока, 440 В и выше постоянного тока, а в помещениях с повышенной опасностью, особо опасных и в наружных установках – при напряжении 42 В и выше переменного тока, 110 В и выше постоянного тока [1.12].

В электрических установках заземляются корпуса электрических машин, трансформаторов, аппаратов, вторичные обмотки измерительных трансформаторов, приводы электрических аппаратов, каркасы распределительных щитов, пультов, шкафов, металлические конструкции распределительных устройств, металлические корпуса кабельных муфт, металлические оболочки и броня кабелей, проводов, металлические конструкции зданий и сооружений и другие металлические конструкции, связанные с установкой электрооборудования.

Заземление, предназначенное для создания нормальных условий работы аппарата или электроустановки, называется рабочим заземлением. К рабочему заземлению относится заземление нейтралей трансформаторов, генераторов, дугогасительных катушек. Без рабочего заземления аппарат не может выполнить своих функций или нарушается режим работы электроустановки.

Для защиты оборудования от повреждения ударом молнии применяется грозозащита с помощью разрядников, искровых промежутков, стержневых и тросовых молниеотводов, которые присоединяются к заземлите-лям. Такое заземление называется грозозащитным.

Обычно для выполнения всех трех типов заземления используют одно заземляющее устройство.

Для выполнения заземления используют естественные и искусственные заземлители.

В качестве естественных заземлителей применяют водопроводные трубы, металлические трубопроводы, проложенные в земле, за исключением трубопроводов горючих жидкостей и газов; обсадные трубы скважин, металлические и железобетонные конструкции зданий, находящиеся в соприкосновении с землей; металлические шпунты гидротехнических сооружений; свинцовые оболочки кабелей; заземлители опор ВЛ, соединенные с заземляющим устройством грозозащитным тросом; рельсовые подъездные пути при наличии перемычек между рельсами.

Естественные заземлители должны быть связаны с магистралями заземлений не менее чем двумя проводниками в разных точках.

В качестве искусственных заземлителей применяют прутковую круглую сталь диаметром не менее 10 мм (неоцинкованная) и 6 мм (оцинкованная), полосовую сталь толщиной не менее 4 мм и сечением не менее 48.

Сечение горизонтальных заземлителей для электроустановок напряжением выше 1 кВ выбирается по термической стойкости (υк, доп = 400 °С, С = 70).

Количество заземлителей (уголков, стержней) определяется расчетом в зависимости от необходимого сопротивления заземляющего устройства или допустимого напряжения прикосновения. Размещение искусственных заземлителей производится таким образом, чтобы достичь равномерного распределения электрического потенциала на площади, занятой электрооборудованием. Для этой цели на территории ОРУ прокладывают заземляющие полосы на глубине 0,5 – 0,7 м вдоль рядов оборудования и в поперечном направлении, т. е. образуется заземляющая сетка, к которой присоединяется заземляемое оборудование.

На рис. 7.32 показаны план расположения контура заземления на открытом распределительном устройстве, а также кривые изменения потенциалов по территории ОРУ.

При пробое изоляции в каком-либо аппарате его корпус и заземляющий контур окажутся под некоторым потенциалом UЗ = IЗrЗ. Растекание тока IЗ с электродов заземления приводит к постепенному уменьшению потенциала почвы вокруг них. Внутри контура заземления потенциалы выравниваются, поэтому, прикасаясь к поврежденному оборудованию, чело­век попадает под небольшую разность потенциалов Unp (напряжение прикосновения), которая составляет некоторую долю потенциала на заземлителе:

Unp = kпUз, (7.9)

где кп – коэффициент напряжения прикосновения, значение которого зависит от условий растекания тока с заземлителя и человека [см. (7.22)]. Шаговое напряжение, т. е. разность потенциалов между двумя точками поверхности, расположенными на расстоянии 0,8 м, внутри контура невелико (Uшаг1). За пределами контура кривая распределения потенциалов более крутая, поэтому шаговое напряжение увеличивается (Uшаг2). При больших токах замыкания на землю для уменьшения Uшаг1 по краям контура у входов и выходов укладывают дополнительные стальные полосы. Задачей защитного заземления является снижение до безопасной величины напряжений Uз Uпр Uшаг. В установках с незаземленными и эффективно заземленными нейтралями требования к расчету защитного заземления принципиально отличаются.

54.

Рис. 7.32. Распределение потенциала по поверхности земли в поле заземлителя.

В установках с незаземленными или резонансно-заземленными нейтралями (сети 6, 10, 35 кВ) ограничивается потенциал на заземлителе (Uз), т. е. нормируется сопротивление заземляющего устройства Rз. Это объясняется тем, что замыкание фазы на землю вызывает протекание сравнительно небольшого емкостного тока, и этот режим может быть длительным. Вероятность попадания под напряжение в момент прикосновения к заземленным частям увеличивается.

В установках с эффективно заземленной нейтралью (сети 110 кВ и выше) замыкание фазы на землю является коротким замыканием и быстро отключается релейной защитой, в результате чего уменьшается вероятность попадания под напряжения Unp, Uшаг.

Токи однофазного КЗ значительны, поэтому резко возрастают потенциалы на заземлителе. В этих установках нормируется величина Unp, которая определяется в зависимости от длительности протекания тока через тело человека, и величина Rз.

Напряжение Uшаг не нормируется, так как путь тока нога – нога для человека менее опасен, чем путь рука – ноги.

б) Расчет заземляющих устройств в установках с незаземленной или резонансно-заземленной нейтралью.

В установках 6 – 35 кВ с незаземленнои или резонансно-заземленной нейтралью согласно [1.12] сопротивление заземляющего устройства в любое время года должно быть

, (7.10)

где IЗ – расчетный ток замыкания на землю, А.

Если в нейтраль включен заземляющий реактор, то за расчетный ток для заземляющих устройств, к которым он присоединен, принимают ток, равный 125% его номинального тока. Для заземляющих устройств, к которым реактор не присоединен, за расчетный ток принимают нескомпенсированный емкостный ток, возникающий при отключении самого мощного заземляющего реактора.

Сопротивление заземляющего устройства для электроустановок 6 – 35 кВ не должно превышать 10 Ом.

В электроустановках до 1 кВ с изолированной нейтралью сопротивление заземляющего устройства в любое время года должно быть

, (7.11)

где IЗ – расчетный ток замыкания на землю, А.

Значение RЗ не должно превышать 10 Ом при мощности источника до 100 кВА и 4 Ом при большей мощности (см. ПУЭ, гл. 1.7).

В (7.10) и (7.11) в числителе допустимые напряжения на заземлии 125 В. Следует еще раз напомнить, что человек, прикасаясь к заземленному электрооборудованию, попадает не под напряжение Uз, а под некоторое меньшее напряжение Uпр [см. (7.9)].

При использовании заземляющего устройства одновременно для электроустановок 6 –35 кВ и до 1 кВ сопротивление заземляющего устройства определяется по (7.11).

К заземляющим устройствам электроустановок до 1 кВ с глухим заземлением нейтрали предъявляют ряд особых требований [1.12], которые здесь не рассматриваются.

Заземляющие устройства электроустановок с незаземленнои или резонансно-заземленной нейтралью выполняют в виде прямоугольника из горизонтальных и вертикальных заземлителей, иногда в виде одного-двух рядов горизонтальных и вертикальных заземлителей. Расчет таких устройств с достаточной для практических целей точностью можно вести методом коэффициентов использования.

в) Расчет заземляющих устройств в установках 110 кВ и выше с эффективно заземленной нейтралью

Согласно ПУЭ заземляющие устройства электроустановок выше 1 кВ сети с эффективно заземленной

54.

нейтралью выполняются с учетом сопротивления RЗ < 0,5 Ом или допустимого напряжения прикосновения.

Расчет по допустимому сопротивлению R3 < 0,5 Ом приводит к неоправданному перерасходу проводникового материала и трудозатрат при сооружении заземляющих устройств для подстанций небольшой площадью, не имеющих естественных заземлителей. Опыт эксплуатации распределительных устройств 110 кВ и выше позволяет перейти к нормированию напряжения прикосновения, а не величины R3 [7.5, 7.6]. Обоснованием этого служат следующие соображения. В момент прикосновения человека к заземленному оборудованию, находящемуся под потенциалом (см. рис. 7.32), часть сопротивления заземлителя шунтируется сопротивлением тела человека Rч и сопротивлением растеканию тока от ступеней в землю Rс. На тело человека фактически будет действовать напряжение

, (7.19)

где Uс=IчRс – падение напряжения в сопротивлении растеканию с двух ступеней человека в землю.

Зная наибольшее допустимое напряжение прикосновения по (7.9) определяем напряжение на заземлителе:

, (7.21)

где кп – коэффициент напряжения прикосновения.

Так как Uз=IзRз то сопротивление заземляющего устройства должно быть, Ом,

(7.24)

где Iз – ток, стекающий с заземлителя проектируемого заземляющего устройства при однофазном КЗ, оно должно быть примерно равным или меньше 0,5 Ом.

Эффективной мерой уменьшения опасности прикосновения является подсыпка гравия или щебня слоем 0,1–0,2 м у рабочих мест. Удельное сопротивление верхнего слоя при этом резко возрастает (5000—10000 Ом·м), что снижает ток, проходящий через человека, так как возрастает сопротивление растеканию тока со ступней Rc.

Заземляющее устройство может выполняться с соблюдением требова­ний к его сопротивлению [1.12]. В этом случае в любое время года с уче­том естественных заземлителей должно быть R3 <= 0,5 Ом.

В таких заземляющих устройствах для выравнивания потенциала про­кладываются продольные и поперечные полосы на глубине 0,5 – 0,7 м и на расстоянии от фундаментов или оснований оборудования 0,8 – 1 м. Расстояние между поперечными полосами рекомендуется принимать увеличи­вающимся от периферии к центру заземляющей сетки, но не более 20 м.

55. Оперативные переключения

Для каждой электроустановки состав­ляются рабочие эксплуатационные схемы электрических соединений на всех напряжениях переменного и постоянного тока для нормальных режимов. Такие схемы должны обеспечивать сочетание максимальной надежности и экономичности электроснабжения потребителей.

На щитах управления подстанций (те­лемеханизированных и нетелемеханизиро-ванных) при отсутствии действующей мне­монической схемы должна находиться опе­ративная схема электрических соединений или схема-макет, на которой обозначаются действительное положение всех аппаратов и места наложения переносных заземлений с указанием их номеров. Все изменения соединений в электрической установке отмечаются на оперативной схеме после про­изводства операций.

Переключения в электрических схемах распределительных устройств подстанций, щитов и сборок должны производиться по распоряжению или с ведома вышестоящего дежурного персонала (или старшего электрика), в ведении или управлении которого находится данное оборудование, с записью в оперативный журнал.

Включение и отключение цехового электрооборудования при наличии пульта управ­ления у технологического агрегата произ­водится цеховым персоналом по согласова­нию с дежурным на соответствующей под­станции. Порядок оформления заявок на отключение цехового оборудования в случае необходимости утверждается энергетиком предприятия (цеха) и согласовывается с ру­ководителем предприятия (цеха).

В случае, когда отключение цехового электрооборудования производилось по устной или письменной заявке цехового пер­сонала для производства каких-либо работ, следующее включение этого оборудования может быть произведено только по требо­ванию лица, давшего заявку на отключение, лица, сменившего его или уполномоченного им и в данный момент его заменяющего.

Перед пуском временно отключенного цехового электрооборудования оперативный персонал обязан его осмотреть, убедиться в готовности к приему напряжения и пре­дупредить работающий на нем персонал о предстоящем включении.

При не терпящих отлагательства не­счастных случаях с людьми, пожаре, стихийном бедствии, а также ликвидации ава­рии допускается производство переключе­ний без ведома вышестоящего дежурного, по с последующим его уведомлением в оперативном журнале. Исключение составляет включение транзитных линий, несинхронное включение которых недопустимо.

Список лиц, имеющих право произво­дить оперативные переключения, утверждается ответственным за электрохозяйство установки.

Передачу распоряжения о производст­ве переключений можно осуществлять лично (устно), по телефону, письменно, а если имеется телеграфная связь – по телеграфу. Запрещается устная передача распоряжения через третье лицо.

При устной передаче распоряжения отдающий распоряжение должен знать в лицо принимающего распоряжение, знать, что последний находится в данный момент на дежурстве и имеет право исполнить распоряжение.

При передаче распоряжения о переключении по телефону отдающий обязан назвать себя, выяснить фамилию принимаю­щего и проверить по спискам право послед­него исполнить распоряжение.

Лицо, получившее распоряжение о производстве переключений в устной форме (лично или по телефону), записывает зада­ние в оперативный журнал (при отсутствии звукозаписи переговоров), повторяет его от­дающему распоряжение и получает под­тверждение правильности восприятия.

При сомнениях в правильности или це­лесообразности полученного распоряжения лицо, принявшее его, обязано потребовать разъяснения от отдающего распоряжение. При получении разъяснения и повторении распоряжения получивший распоряжение обязан его выполнить. Исключение состав­ляет случай, если принимающий распоряже­ние видит, что исполнение ведет к явной опасности для людей или грозит аварией. Тогда необходимо поставить в известность отдающего распоряжение об отказе в испол­нении распоряжения и немедленно доло­жить своему непосредственному начальнику.

Разрешается устно передавать и принимать только одно распоряжение, понимая под ним совокупность ряда операций для достижения определенного изменения в схе­ме. Распоряжение считается выполненным после сообщения исполнителем об исполнении. Следующее распоряжение может отдаваться по окончании исполнения преды­дущего.

При производстве переключений в элек­тросетях выездными бригадами число зада? ний, выдаваемых одной бригаде, не ограничивается. На каждое задание перед вы­ездом бригады выписывается отдельный бланк переключений. Непосредственно перед началом операции по очередному бланку переключений необходимо получить по телефону разрешение на выполнение задания от соответствующего дежурного.

При выполнении переключений двумя лицами лицо, получившее распоряжение, обязано разъяснить второму лицу, участвующему в переключении, порядок и после­довательность предстоящих операций по

55.

оперативной схеме.

При возникновении сомнений в правильности производства операций переключения немедленно прекращаются и последовательность производства переключений повторно проверяется по оперативной схеме.

В распределительных устройствах напряжением выше 1 000 В все сложные пере­ключения (производимые более чем на одном присоединении) производятся двумя лицами: одно лицо непосредственно производит переключение, а второе (старшее по должности и с более высокой квалификацией, соответствующей требованиям Правил техники безопасности) осуществляет контроль за правильностью производства и последовательностью операций. Ответственность за правильность переключений лежит на обоих лицах.

Дежурному или оперативно-ремонтно­му персоналу разрешается единолично выполнять простые переключения на электрических установках, имеющих действующие устройства блокировки разъединителей от неправильных операций, а также все операции на щитах и сборках напряжением до 1 000 В.

Наличие блокировок не освобождает от необходимости соблюдать все правила производства переключений.

Все простые переключения в схемах электрических установок напряжением выше 1 000 В, а также сложные переключения в распределительных устройствах, полностью оборудованных блокировочными устройствами от неправильных операций с разъединителями, могут производиться без бланков переключений, но с записью в оперативном журнале. Если распределительные устройства не оборудованы блокировочными устройствами или оборудованы не полностью, переключения производятся по блан­кам переключений с записью в оперативном журнале.

Переключения при ликвидации аварий производятся без бланков с последующей записью в оперативном журнале.

При выполнении переключений, требующих оформления бланком переключения, он заполняется непосредственно после получения распоряжения с указанием каждой операции (коммутационные операции с вы­ключателями и разъединителями, операции с защитой и автоматикой, наложение и сня­тие заземлений), в порядке точной последовательности их выполнения.

Бланк переключений подписывается ли­цом, выполняющим операции, и контролирующим. В случае выполнения переключений по бланку одним лицом заполненный бланк прочитывается по телефону лицу, отдавшему распоряжение о переключении, и после получения устного подтверждения последовательности операций дежурный записывает фамилию этого лица в графу «лицо контролирующее».

56. Оперативно-диспетчерское управление.

В соответствии с административно-хозяйственной структурой СЭС принята следующая структура оперативно-диспетчерского управления эл. сетями, согласно которой непосредственно оперативно-диспетчерским управлением объектами распределительных сетей занимаются:

а) оперативно-диспетчерская служба предприятия – ОДС; б) районный диспетчерский пункт – РДП;

в) оперативный персонал по обслуживанию – ПС; г) оперативно-выездная бригада – ОВБ; д) оперативно-ремонтная бригада – ОРБ.

Районный диспетчерский пункт является структурным подразделением РЭС и осуществляет оперативное управление объектами распределительных сетей, находящихся в их управлении или ведении на территории данного района независимо от их хозяйственной принадлежности.

Персонал РДП административно подчинен руководству РЭС, а дежурный в смене оперативно подчинен диспетчеру ОДС. Персонал РДП назначается приказом директора предприятия. Подготовка и допуск к самостоятельной работе персонала РДП осуществляется в соответствии с «Правилами организации работы с персоналом на предприятиях и учреждениях энергетического производства»

Руководит РДП инженерно-технический работник (мастер по эксплуатации распредсетей), который является ответственным лицом за организацию оперативной работы РЭС.

Непосредственно в прямом подчинении РДП должна находиться оперативно-выездная бригада (ОВБ). Оперативно-выездная бригада РЭС под руководством дежурного диспетчера РЭС должна осуществлять оперативные переключения, подготовку рабочего места, ликвидацию аварийного положения и дефектов на объектах зоны обслуживания.

Обязанности, права и ответственность персонала ОВБ определены в должностных инструкциях.

Контроль за работой ОД РДП и обеспечение ее необходимой документацией возлагается на мастера по эксплуатации распредсетей.

Электромонтеры по обслуживанию ПС в административном отношении подчиняются начальнику службы ПС, в оперативном отношении дежурному РДП РЭС по оборудованию, находящемуся в его управлении и ведении, и диспетчеру ОДС по оборудованию, находящемуся в управлении и ведении последнего.

На мастерских участках, территориально расположенных в отдалении от РЭС могут быть созданы оперативно-ремонтные бригады (ОРБ), которые выполняют то же что и дежурный РДП РЭС.

При расположении диспетчерского пункта районных электрических сетей (PC) на подстанции 10 кВ допускается совмещение диспетчерских функций по РЭС с оперативным обслуживанием подстанции.

Подстанции 35-110 кВ находятся на балансе службы подстанции, но на начальника РЭС возлагается обязанность в зимнее время расчистки подъездных дорог к подстанции.

Начальник РЭС несет ответственность за работу с персоналом (электромонтерами по оперативным переключениям РЭС) в части эксплуатации распределительных сетей.

Начальник службы ПС несет ответственность за работу со всем персоналом службы ПС и электромонтерами по оперативным переключениям в части обслуживания ПС 110/35/10 кВ.

В зависимости от местных условий, определяемых объемом обслуживаемых электросетей, важностью питаемых потребителей, условиями размещения оперативного и руководящего персонала РЭС, обеспеченностью их домашними телефонами, может быть 3-х. 2-х и односменное дежурство этого персонала с переводом на пассивное дежурство (на дому или спец. комнате).

Оперативный персонал (РДП, ПС, ОВБ), который находится на пассивном дежурстве, при нарушении нормальной работы на сетевых объектах РЭС или при вызове дежурным диспетчером ОДС СЭС обязан немедленно приступить к активному дежурству, сделав соответствующую запись в оперативном журнале в соответствии с настоящим положением, до восстановления нормального режима работы сети.

ОСНОВНЫЕ ФУНКЦИИ РДП:

Обеспечение бесперебойного, надежного и качественного электроснабжения потребителей при наиболее экономичном режиме работы распределительных сетей обслуживаемой зоны.

Осуществление руководства подчиненным оперативным персоналом при производстве переключений, как в нормальных, так и аварийных режимах, четкое и быстрое выполнение распоряжений и указаний вышестоящего оперативного персонала.

Осуществляет руководство при отыскании, локализации и последующей ликвидации нарушений нормальной работы распределительной сети, принимает меры по восстановлению электроснабжения потребителей в кратчайший срок при строгом выполнении требований действующих ПОТРМг и ГГГЭ.

Обеспечивает прием, оформление и согласование с потребителями заявок на отключение и ремонт оборудования и ВЛ, а также своевременных ответов на заявки. («Положение о прядке подачи оперативных заявок на производство работ на оборудовании, находящееся в оперативном управлении и ведении ОДС Сернурских ЭС ).

56.

Производит необходимые переключения в соответствии с нарядом, допуск бригад к работе.

Своевременно информирует диспетчера ОДС предприятия, руководство РЭС о всех неисправностях, отключениях потребителей и происшедших несчастных случаях согласно «Инструкции по предотвращению и ликвидации технологических нарушений в электрической части СЭС», систематически ведет журнал учета аварийных отключений и обслуживания.

Оперативно реагирует на жалобы потребителей, срочно принимает меры по восстановлению их электроснабжения и приведению к норме уровней напряжения.

Осуществляет систематический контроль за схемой сети, режимом работы оборудования, нагрузкой ВЛ, трансформаторов, за уровнями напряжений у потребителей, за положением переключателей напряжения силовых трансформаторов.

Четкое ведение оперативно-технической документации, следит за своевременным пересмотром инструкций, оперативных схем, информационно-справочного материала и др.

Содержит в чистоте и порядке служебное помещение, бережно и правильно эксплуатирует средства связи, защитных средств и другого имущества РДП.

К ОДП относятся:

оперативный персонал – персонал, непосредственно воздействующий на органы управления энергоустановок и осуществляющий управление и обслуживание энергоустановок в смене (ОВБ);

оперативно-ремонтный персонал – ремонтный персонал с правом непосредственного воздействия на органы управления;

оперативные руководители – персонал, осуществляющий оперативное руководство в смене работой закреплённых за ним объектов и подчинённых персонала (диспетчеры).

Размещение, оснащение.

Диспетчерский пункт ОДС размещается в помещении, оборудованном мнемосхемой эл. сетей и ПС. Оперативное состояние коммутационных аппаратов на мнемосхеме имитируется вручную в соответствии с их действительным положением.

В ОДС имеются необходимые схемы для оперативно-диспетчерского управления ВЛ-110/35/10 кВ, однолинейные схемы и схемы нормального режима ПС-110/35/10 кВ, инструкции по организации аварийно-восстановительных работ по ликвидации аварий в эл. части предприятия, инструкции и схемы РЗАИ, оперативно-техническая документация в соответствии с "Перечнем документации".

Оперативно-выездная бригада ОДС укомплектована радиофицированной автомашиной марки "ГАЗ-5303".

В ОДС имеется персональный компьютер, предназначенный для ведения контроля и управления посредством MicroSKADA оборудованием ПС Параньга 110/35/10 кВ, для производства необходимых режимных расчетов, подготовки схем, работы с документами службы, служебными программами, а также для автоматизации рабочего места диспетчера и инженера по режимам.

Средства связи.

Диспетчерская служба имеет: прямую телефонную связь с руководством эл. сетей, диспетчером ЦДС СЭС ; дежурными ПС Илеть.

Телефонная связь через местную АТС возможна с СЭС, ПС Илеть.

На рабочем месте диспетчера имеется городская телефонная связь через ГАТС Параньгинского района.

На ДП ОДС в работе постоянно находятся 2 радиостанции. Радиосвязь осуществляется с ПС Илеть, с радиофицированными автомашинами предприятия и с носимыми радиостанциями.

Средства телемеханизации.

На мнемосхему ОДС выведена телесигнализация с основных коммутационных аппаратов подстанции Илеть. На персональный компьютер ДД ОДС выведены посредством системы ОИК телеизмерения с ПС Илеть.

Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11
