3. Для заданной в табл. 3.5 цепи (рис.3рассчитать двумя методами (первый студент бригады — методом эквивалентных преобразований, второй студент бригады – методом пропорционального пересчета) комплексные токи всех ветвей цепи, а также комплексные напряжения последовательной и параллельных ветвей цепи (начальную фазу питающего напряжения принять равной нулю).

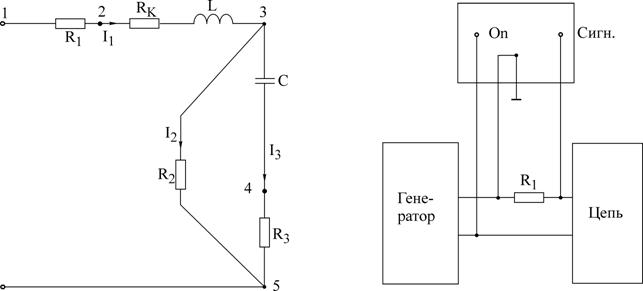

Рис.3.17 Рис.3.18

4. По расчетным данным п. 3 построить в единой системе координат векторную диаграмму токов и топографическую диаграмму напряжений. Масштабы и взять достаточно крупными и разными.

Рис.3.19 Рис.3.20

Таблица 3.7

Расчет

См

См

мА

град

мА

град

мА

град

В

град

В

град

Вт

вар

Таблица 3.8

Опыт

Катушка индуктивности

Конденсатор

В

В

град

град

мГн

Ом

См

См

В

В

град

град

мкФ

Ом

Таблица 3.9

Опыт



В

мА

град

В

мА

град

В

мА

град

В

град

В

град

Вт

вар





5. Вычислить активные и реактивные мощности источника и потребителей. Проверить баланс активных и реактивных мощностей.

6. Все расчетные данные занести в табл. 3.7.

7. Подготовить для экспериментальных данных табл. 3.8, 3.9.

8. Продумать и зарисовать схемы включения фазометра в заданную согласно варианту цепь (рис. 3.17 – 3.19) для измерения начальных фаз токов Предварительно ознакомиться по указаниям к работе №3А с общими особенностями применения фазометра.

Порядок выполнения работы

1. Включить в сеть генератор, вольтметр, фазометр и дать им прогреться в течение 5 мин.

2. К последовательной цепи (см. рис. 3.5, работа №3А) подключить генератор, выставить согласно варианту частоту и затем с помощью настольного вольтметра (встроенный в генератор вольтметр в этой и последующих работах не используется) установить на входе цепи напряжение 10 В.

3. Осуществить для собранной цепи все измерения, подробно описанные в работе №3А (разд. «Порядок выполнения работы», п > 1, пп. а, б, в, г, д.). Результаты занести в графу «Опыт» табл.3.6.
