Инвестиционная программа по развитию систем водоснабжения на 2010 – 2013 г. г

Приложение

к Решению Городского Совета

от 01.01.01г. № 23/12

Инвестиционная программа

по развитию систем водоснабжения

на 2010 – 2013 г. г.

СОДЕРЖАНИЕ

1. ОБЩАЯ ХАРАКТЕРИСТИКА

2. ОЦЕНКА ПОТРЕБНОСТЕЙ В ОБЪЕМАХ ОТПУСКА АБОНЕНТАМ И ПОТРЕБИТЕЛЯМ ПИТЕЬВОЙ ВОДЫ И ПРЕДОСТАВЛЕНИЕ ИМ УСЛУГ ВОДОТВЕДЕНИЯ

3. КРАТКОЕ ОПИСАНИЕ СИСТЕМЫ ВОДОСНАБЖЕНИЯ МУНИЦИПАЛЬНОГО ОБРАЗОВАНИЯ

3.1. Характеристика производственных мощностей системы водоснабжения. Описание технологии водоподготовки, качества питьевой воды на сооружениях водоочистки и в водопроводных сетях, оценка возможности применения новых современных технологий водоподготовки.

3.2. Описание систем энергоснабжения производственных объектов

3.3. Описание систем автоматизации и диспетчеризации технологических процессов при эксплуатации систем водоснабжения

3.4. Характеристика сетей водоснабжения

3.5. Анализ потерь, технологических и неучтенных расходов воды, оценка возможностей их сокращения

3.6. Анализ применяемого компьютерного аппаратного и программного обеспечения для создания географической информационной системы (ГИС) по водопроводным сетям, гидравлического расчета и построения гидравлической динамической модели работы водопроводных сетей и насосных станций. Оценка необходимости внедрения и использования нового компьютерного и программного обеспечения

4. ОПИСАНИЕ И АНАЛИЗ ИНФОРМАЦИОННЫХ УПРАВЛЕНЧЕСКИХ СИСТЕМ, ИСПОЛЬЗУЕМЫХ В ОКК

5. СОДЕРЖАНИЕ ПРОБЛЕМЫ, ЕЕ ОБОСНОВАНИЕ И СПОСОБЫ РЕШЕНИЯ

6. ЦЕЛИ И ЗАДАЧИ ИНВЕСТИЦИОННОЙ ПРОГРАММЫ

7. План МЕРОПРИЯТИЙ ПО ИНВЕСТИЦИОННОЙ ПРОГРАММЕ (ФОРМА №1-ИП ВС)

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБЪЕКТОВ ИНВЕСТИЦИОННОЙ ПРОГРАММЫ (ФОРМА №2-ИП ВС)

9. ПРОГНОЗ ВВОДА/ВЫВОДА ОБЪЕКТОВ( ПРИЛОЖЕНИЕ1 К ФОРМЕ №2-ИП ВС)

10. ГРАФИК РЕАЛИЗАЦИИ МЕРОПРИЯТИЙ ИНВЕСТИЦИОННОЙ ПРОГРАММЫ ( ПРИЛОЖЕНИЕ 2 К ФОРМЕ №2-ИП ВС)

11. План ФИНАНСИРОВАНИЯ ИНВЕСТИЦИОННОЙ ПРОГРАММЫ (ФОРМА №3-ИП ВС)

12. РАСЧЕТ ТАРИФНЫХ ПОСЛЕДСТВИЙ РЕАЛИЗАЦИИ ИНВЕСТИЦИОННОЙ ПРОГРАММЫ(ФОРМА №4-ИП ВС)

13. КАЛЬКУЛЯЦИЯ РАСХОДОВ ДЛЯ РАСЧЕТА ОДНОСТАВОЧНЫХ ТАРИФОВ (ПРИЛОЖЕНИЕ3 К ФОРМЕ№4-ИП ВС)

14. СТОИМОСТЬ ОСНОВНЫХ ЭТАПОВ РАБОТ ИНВЕСТИЦИОННОЙ ПРОГРАММЫ (ФОРМА №5-ИП ВС)

15. ЦЕЛЕВЫЕ ПОКАЗАТЕЛИ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ (ФОРМА №6-ИП ВС)

16. ЦЕЛЕВЫЕ ПОКАЗАТЕЛИ И ИНДИКАТОРЫ ЭФФЕКТИВОСТИ ДЕЯТЕЛЬНОСТИ (ФОРМА №7-ИП ВС)

ПРИЛОЖЕНИЕ 1: ТЕХНИЧЕСКОЕ ЗАДАНИЕ

ПРИЛОЖЕНИЕ 2: РАСЧЁТ ТАРИФОВ НА ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ВОДОСНАБЖЕНИЯ

1. ОБЩАЯ ХАРАКТЕРИСТИКА

Закрытое Акционерное Общество «ЧЕЛНЫВОДОКАНАЛ» учреждено на основании действующего законодательства 11 января 1996 года.

Для создания Общества и обеспечения его деятельности был образован и согласно приказу генерального директора от 01.01.2001г. № 000 полностью внесён уставный капитал.

Общество является юридическим лицом и имеет в собственности обособленное имущество, учитываемое на его самостоятельном балансе, оно вправе от своего имени заключать договоры, приобретать и осуществлять имущественные и личные неимущественные права, нести обязанности, быть истцом и ответчиком в суде.

Органами управления Общества являются: Общее собрание акционеров, Генеральный директор.

Основными видами деятельности предприятия являются:

- обеспечение хозяйственно-питьевой, производственной, речной, оборотной и повторно используемой водой , города Набережные Челны и сторонних организаций;

- отведение и очистка промышленных, бытовых, шламовых и ливневых стоков;

- проектирование, монтаж, пуско-наладка, эксплуатация и ремонт оборудования, инженерных сетей и коммуникаций, а также зданий и сооружений, в том числе собственными силами;

- эксплуатация, обслуживание и надзор за технологическим оборудованием и объектами, поднадзорными Ростехнадзор;

- выдача технических условий потребителям на строительство, монтаж и эксплуатацию инженерных сетей и коммуникаций системы водоснабжения;

- оказание услуг по производству химических и бактериологических анализов воды и сточных вод для сторонних организаций и частных лиц;

- проектирование узлов учёта хозяйственно-питьевой воды и стоков.

2. ОЦЕНКА ПОТРЕБНОСТЕЙ В ОБЪЕМАХ ОТПУСКА АБОНЕНТАМ И ПОТРЕБИТЕЛЯМ ПИТЕЬВОЙ ВОДЫ И ПРЕДОСТАВЛЕНИЕ ИМ УСЛУГ ВОДОТВЕДЕНИЯ

Количество абонентов по состоянию на 01.01.2012 составляет 5 836. Абоненты , пользующиеся услугами водоснабжения и водоотведения подразделяются на следующие основные категории: , Набережночелнинская ТЭЦ, население, , бюджетные организации и прочие абоненты.

Деятельность связана с выпуском грузовых автомобилей. Основными подразделениями входящими в являются: завод Двигателей, Прессово-рамный, Ремонтно-инструментальный, Автомобильный, Кузнечный, Литейный заводы.

является одним из крупных потребителей услуг водоснабжения и водоотведения. Доля услуг оказываемых в общем объеме реализации питьевой воды за 2009 и 2010 г. г. составила 9%, за 2011 г. 11%.

Реализация питьевой воды и хозбытовых стоков за 2009 – 2011 гг. представлена на диаграмме:

Снижение объемов потребления питьевой воды в 2010 г. по сравнению с 2009 г. составило 15 %, аналогичное снижение произошло и в 2011 г. по сравнению с 2010 г. (15%). Сокращение объемов потребления питьевой воды повлекло за собой падение реализации хозбытовых стоков.

Ежегодное падение объемов реализации услуг связано с реализацией мероприятий по энергосбережению, а также с плановыми работами по установке приборов учета в подразделениях . Объекты полностью оборудованы приборами учета.

Ожидаемый объем реализации питьевой воды подразделениями в 2012 г. составит 4 893 тыс. м3. На 2013г объем реализации питьевой воды с учетом программы энергосбережения и планируемого количества выпуска автомобилей (55 000) составит 4 869 тыс. м3.

Ожидаемый объем реализации хозбытовых сточных вод подразделениями в 2012 г. составит 4 651 тыс. м3. На 2013год объем реализации хозбытовых сточных вод планируется на уровне 4 461 тыс. м3.

Население

Основной объем потребления питьевой воды приходится на категорию население. В общем объеме реализации питьевой воды доля услуг водоснабжения для населения составила 44 %.

Население г. Набережные Челны обслуживают 54 управляющие компании, ТСЖ и иные организации, имеющие на балансе жилой фонд. Количество многоквартирных жилых домов в городе составляет 1 180, количество установленных общедомовых приборов учета питьевой воды – 1320.

Тенденция оказания услуг по водоснабжению и водоотведению населения:

Из приведенного графика следует, что среднегодовые темпы падения потребления питьевой воды составляют 11 %.

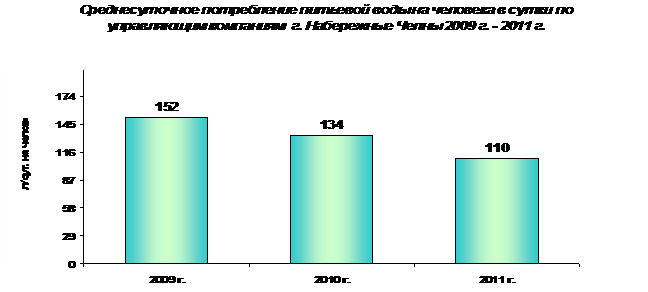

В разрезе потребления питьевой воды в литрах за сутки на человека диаграмма выглядит следующим образом:

На сокращение объема питьевой воды, потребляемого населением г. Набережные Челны влияет установка, как общедомовых так и индивидуальных приборов учета, а также проведение работ по замене внутридомовых инженерных коммуникаций. На 01.01.2012 г. все многоквартирные жилые дома имеют 100% оснащенность приборами учета питьевой воды, индивидуальные (квартирные) – 98 %. Ожидаемый объем реализации питьевой воды населению в 2012 г. составиттыс. м3. На 2013 г. объем реализации питьевой воды с учетом поэтапной установки бойлеров в многоквартирных жилых домах составиттыс. м3. Реализация хозбытовых стоков в 2012 г. ориентировочно составит 27 147 тыс. м3, в 2013 – 27 663 тыс. м3.

Набережночелнинская ТЭЦ

Объемы потребляемой питьевой воды Набережночелнинской ТЭЦ, которая занимается производством тепловой и электрической энергии, также имеют тенденцию к сокращению за последние три года. В 2010 г. по сравнению с 2009 г. объем потребления питьевой воды упал на 13,6%, в 2011 г. к 2010 г – на 16,6%.

Основными причинами падения объемов потребления питьевой воды Набережночелнинской ТЭЦ являются:

1)  Установка приборов учета тепла и горячей воды в многоквартирных жилых домах и объектах бюджетной сферы в северо-восточной части г. Набережные Челны.

2)  Сокращение объемов потерь на сетях НЧТК вследствие проведения ремонтных работ.

3)  Внедрение энергосберегающих технологий Набережночелнинской ТЭЦ.

Поэтапный перевод многоквартирных жилых домов северо-восточной части города Набережные Челны на закрытую схему горячего водоразбора.

Объем реализации питьевой воды Набережночелнинской ТЭЦ в 2012 г. планируется на уровне 11 265 тыс. м3, в 2013 г – 9 356 тыс. м3.

Прочие потребители

Категория прочих абонентов имеет тенденцию к росту потребления питьевой воды.

Увеличение потребления питьевой воды связано с ростом количества строящихся объектов и увеличением числа абонентов. Ожидаемый объем реализации питьевой воды в 2012 г. составит 4 843 тыс. м3, в 2013 – 4 719 тыс. м3.

Бюджетные организации

Основной причиной сокращения потребления питьевой воды бюджетными организациями является установка приборов учета.

В 2012 г. объем реализации питьевой воды ориентировочно составит 1 649 тыс. м3, в 2013 – 1 629 тыс. м3, хозбытовых стоков 1 994 тыс. м3 и 1 950 тыс. м3 соответственно.

3. КРАТКОЕ ОПИСАНИЕ СИСТЕМЫ ВОДОСНАБЖЕНИЯ МУНИЦИПАЛЬНОГО ОБРАЗОВАНИЯ

3.1. Характеристика производственных мощностей системы водоснабжения. Описание технологии водоподготовки, качества питьевой воды на сооружениях водоочистки и в водопроводных сетях, оценка возможности применения новых современных технологий водоподготовки.

Водозаборные сооружения «Белоус».

Водозаборные сооружения «Белоус» предназначены для забора воды с Нижнекамского водохранилища и подачи её на станцию очистки воды. Водозаборные сооружения «Белоус» расположены на левом берегу реки Камы выше по течению в 30 км от г. Набережные Челны и в 16 км от промышленной площадки .

Проектная производительность водозаборных сооружений составляет 1200 т. м³/сут., фактическая – 215 тыс. м³/сут.

Забор воды из реки Камы осуществляется через затопленные водоприёмные оголовки и шести самотёчным водоводам.

Водоприёмные оголовки располагаются в глубоководной части русла реки, за пределами судового хода, на глубине около 15 метров, на расстоянии 475 м от оси насосной станции. Водоприёмное устройство водозаборных сооружений обеспечивает двухступенчатую механическую очистку речной воды. На решётках и вращающихся сетках задерживаются загрязнения, содержащиеся в воде: ветки, водоросли, мелкий мусор и т. д. Механическая очистка воды облегчает работу сооружений для осветления воды, предотвращает возможное засорение труб и насосов..

От насосной станции I-го подъема речная вода поступает по отдельным трубопроводам в камеру гашения гидроударов. Затем вода подаётся по шести водоводам диаметром 1400 мм на станцию очистки воды, расположенной на расстоянии 15,35 км от водозабора «Белоус». Из первого водовода речная вода подаётся потребителям (садоводческим товариществам) под остаточным давлением без дополнительной очистки.

Станция очистки воды (СОВ)

Станция очистки воды предназначена для очистки речной воды и представляет собой комплекс инженерных сооружений по получения питьевой, производственной и технической воды. Полученная на СОВ питьевая вода применяется для водоснабжения объектов промузла и жилого массива г. Набережные Челны.

Проектная производительность станции очистки воды составляет 850 тыс. м³/сут., фактическая – 200 тыс. м³/сут.

Для приготовления воды питьевого качества речная вода проходит через ряд смесителей, отстойников и фильтров, собирается в три резервуара и затем насосами поддаётся потребителям.

Из приёмной камеры СОВ вода поступает в два подводящих канала, которые служат для подачи воды на смесители и во всасывающую камеру насосной станции подкачки речной (технической) воды на ТЭЦ.

В смесителях происходит смешение реагентов с водой за счёт турболизации потока воды перегородками.

От смесителей вода с введёнными реагентами подаётся в горизонтальные отстойники со встроенной камерой хлопьеобразования и зоной осаждения для осветления воды. Образовавшийся осадок периодически отводится в резервуар шламовых вод.

Осветлённая вода из отстойников самотеком подается на скорые фильтры. В качестве загрузочного материала фильтров используется кварцевый песок, антрацитовая крошка. Затем фильтрованная вода отводится в три резервуара питьевой воды. Из резервуаров питьевой воды она забирается насосами насосной станции II-го подъёма и подаётся потребителям.

В настоящее время, возвращённые в голову сооружений промывные воды после промывки фильтров, используются для приготовления производственной воды. Промывные воды из узла повторного использования воды перекачиваются в правый подводящий канал и проходят очистку в смесителе №1, отстойниках №1,2 затем поступают в два резервуара производственной воды. Из резервуаров производственная вода насосами, установленными в насосной станции, подаётся по двум трубопроводам Ду 1200 мм потребителям.

Контроль качества воды в осуществляется на нескольких уровнях, в соответствии с утверждёнными программами.

Рабочая программа производственного контроля качества воды на станции очистки воды в г. Набережные Челны разработана в соответствии с СанПиН 2.1.4.1074-01. В программу вошли точки контроля: источник водоснабжения и резервуары питьевой воды.

Контроль осуществляется по обобщённым, органолептическим и физико-химическим показателям, микробиологическим показателям, паразитологическим показателям, вирусологическим (наличие антигена вируса гепатита А, антигенов ротавирусов) и гидробиологическим показателям (фито и зоопланктон), по показателям радиационной безопасности.

Контроль качества питьевой воды проводится по 81 показателю.

По качеству питьевая вода, произведённая на станции очистки воды, полностью соответствует требованиям Санитарных правил и нормативов, предъявляемых к воде систем централизованного водоснабжения.

Информация о качестве питьевой воды после станции очистки воды по основным показателям приведена в таблице.

Основные показатели по качеству питьевой воды на выходе со Станции очистки воды за 2011 год

№п/п	Показатели качества	Единицы измерения	Нормативы СанПиН 2.1*, не более	Среднее содержание в питьевой воде
1	2	3	4	5
Органолептические  показатели
1	Цветность	град.	20	4,6
2	Мутность	мг/л	1,5	0,05
3	Запах	балл	2	1
Обобщенные показатели
4	Водородный показатель	ед. рН	6,0 - 9,0	7,15
5	Жесткость общая	°Ж	7,0	4,1
6	Общая минерализация	мг/л	1000	315
7	Окисляемость	мгО2/л	5,0	2,5
8	ПАВ	мг/л	0,5	<0,025
Неорганические вещества
9	Алюминий	мг/л	0,50	<0,04
10	Барий	мг/л	0,1	0,035
11	Бор	мг/л	0,5	<0,05
12	Железо	мг/л	0,30	<0,1
13	Кадмий	мг/л	0,001	<0,0001
14	Медь	мг/л	1	0,0013
15	Марганец		0,1	0,011
16	Никель	мг/л	0,1	0,003
17	Нитраты  (по NO3-)	мг/л	45	2,2
18	Селен	мг/л	0,01	<0,002
19	Сульфаты	мг/л	500	108
20	Хлориды	мг/л	350	56
21	Хром (6+)	мг/л	0,05	<0,001
22	Цианиды	мг/л	0,035	<0,01
Органические вещества
23	Линдан	мг/л	0,002	<0,0005
24	2,4 Д	мг/л	0,03	<0,001
25	Хлороформ	мг/л	0,2	0,058
Микробиологические и паразитологические показатели
26	Общие колиформные бактерии	в 100 мл	Отсутствие	Не обнаружены
27	Термотолерантныеколиформные бактерии	в 100 мл	Отсутствие	Не обнаружены
28	Общее микробное число	кол. в 1 мл	не более 50	0
29	Колифаги	БОЕ в 100 мл	Отсутствие	Не обнаружены

*СанПиН 2.1.4.1074-01Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения

Рабочая программа производственного контроля качества воды из распределительной сети города Набережные Челны охватывает 97 точек и позволяет детально оценить работу системы водоснабжения. Контроль ведётся по сокращённому перечню из 12 наиболее важных показателей (4 – микробиологические; 4 – органолептические; 4 – физико-химические).

Для выбора контрольных точек для включения в производственную программу был использован системный подход по следующему принципу: водопроводная станция – магистральная сеть – внутриквартальная сеть – абонент.

Результаты контроля дают возможность:

·  проследить динамику изменения качественных характеристик питьевой воды на всех этапах производства и транспортировки воды:

·  выявить «горячие точки» и проблемные участки водопроводной сети;

·  расставлять приоритеты вложения средств в реконструкцию и капитальный ремонт водопроводной сети.

Результаты контроля показывают, что качество воды в распределительной водопроводной сети, в отличие от питьевой воды, произведённой на станции очистки воды, не всегда соответствует гигиеническим требованиям.

При транспортировке воды происходит вторичное загрязнение, вызванное существующим состоянием трубопроводов, наличием отложений на внутренних поверхностях стальных труб, что в свою очередь в основном даёт превышение норм по мутности и содержанию железа.

3.2. Описание систем энергоснабжения производственных объектов

Объекты системы водоснабжения являются потребителями электроэнергии 1 категории надежности электроснабжения.

Каждый объект имеет собственную понизительную подстанцию (ГПП) 110/6кВ запитанную от двух независимых источников питания. Один источник ТЭЦ, второй источник от региональных электрических сетей. Границей раздела эксплуатационной ответственности установлены зажимы входных изоляторов портала ОРУ (открытое распредустройство) 110 кВ. Линии электроснабжения 110 кВ принадлежат сетевой компании «Камаз-Энерго». От ГПП запитаны все ТП 6/0,4 кВ внутреннего электроснабжения. Проблемой связанной с надежностью систем электроснабжения являются выработанный ресурс электрооборудования подстанций. Необходимо замена электрооборудования ОРУ, ЗРУ (отделители, короткозамыкатели, ограничители перенапряжения и т. д.), ремонт трансформаторов. Данные мероприятия включены в производственную программу ОКК.

Теплоснабжение объектов водоснабжения осуществляется от ТЭЦ через теплосети «Камаз-Энерго». Граница раздела эксплуатационной ответственности между «Камаз-Энерго» и установлена по наружной стене зданий. Магистральных сетей теплоснабжения нет.

3.3. Описание систем автоматизации и диспетчеризации технологических процессов при эксплуатации систем водоснабжения

В ЗАО "ЧЕЛНЫВОДОКАНАЛ" функционируют следующие системы автоматизации и диспетчеризации технологических процессов при эксплуатации систем водоснабжения

Производство водоподготовки

·  Объединенные системы телеметрии СОВ и ВЗС «Белоус»

·  АСУ ТП насосной станции II-го подъема хозпитьевой воды на СОВ.

·  Автоматизированные системы дозирования реагентов на СОВ

·  Автоматизированная система промывки фильтров и управления УПИВ на СОВ

·  Система телеметрии хлораторной ВЗС «Белоус»

·  Система телеметрии и управления затворами станций УФО на СОВ.

·  ПВиИК

·  Система «АСУ-КАМАЗ» - сбор и регистрация давления на магистральных водоводах .

·  ПГС

·  Система «АСУ-город» – контроль давления на магистральных водоводах города.

Системы для предприятия в целом

·  Автоматизированная система технического учета электроэнергии

·  Автоматизированные системы регулирования подачи теплоносителя на объекты предприятия

·  Система телеметрии приборов учета воды

Все системы АСУТП обладают наглядностью, информативной насыщенностью и простым интуитивно-понятным интерфейсом. Информация, полученная с приборов учета, собирается в базе данных системы и становится доступной для дальнейшего анализа и создания системы прогнозирования работы объектов.

На сегодняшний день системы обеспечивают локальную и объектовую автоматизацию. Это означает, что в автоматическом режиме функционируют отдельные технологические объекты и информация об их состоянии и функционировании сведена в диспетчерской производства. При этом в целях повышения эффективности производства всего предприятия требуется их функциональное расширение и объединение между собой для обеспечения комплексного автоматизированного управления технологическими процессами и передачи в автоматическом режиме необходимой информации в учетно-аналитические системы.

3.4. Характеристика сетей водоснабжения

Инженерные сети водоснабжения города находятся в собственности муниципального образования города Набережные Челны

Протяженность сетей водоснабжения северо-восточной и юго-западной части города составляет 463,7 км, диаметром от 60 мм до 1200 мм. Год ввода в эксплуатацию гг.

Из них:

Магистральных сетей (кольцевых) Ду300 -:- 1200мм – 284,04 км

Внутриквартальных сетей Ду100 -:- 250мм – 179,73 км

Года постройки водопроводных сетей

№ п/п	Год постройки	Всего, км.	Диаметр, мм.	Материал
1	1965г.- 1966г.	0,670	150	а/ цем.
2	1965г.- 2001г.	171,6		сталь.
3	1970г.- 1988г.	41,829	250-400	сталь.
4	1974г.- 1990г	40,5		чугун.
5	1978г.- 1996г.	67,907	4	сталь.
6	1974г.- 1998г.	46,195	9	сталь.
7	1999г.- 2009г.	95		п/ этилен.
	ВСЕГО:	463,7

Материалы водопроводной сети – это сталь, чугун и в последнее время – полиэтилен. Стальные трубы составляют 70,5% общей протяженности сети, 9% - чугунные трубы, и 20,5% - полиэтиленовых труб.

Водопроводные сети, присоединенные к водоводам, составляют распределительную сеть города, которая осуществляет непосредственную подача воды к отдельным домовым ответвлениям, объектам, а также подвод воды к пожарным гидрантам во время пожара.

Анализ повреждений, проведенный, за прошедшие года показывает динамику аварийности на водопроводных сетях. Так с 2009г. по 2011г. года при проведении ремонтов сетей количество аварий на 1 км сократилось на 0,17 и достигло 0,67 (табл.)

Число аварий на водопроводной сети на 1.01.2012г.

Год	2009	2010	2011
Протяженность, м	463,7	463,7	463,7
Количество порывов, шт	389	351	316
Количество аварий ед. на 1 км	0,84	0,75	0,67

Применение стальных труб при строительстве сетей и высокая агрессивность воды в р. Кама привело к образованию отложений на внутренней поверхности, снижению пропускной способности трубопроводов и вторичному загрязнению воды при ее транспортировке снижению срока эксплуатации.

Пропускная способность стальных трубопроводов со сроком эксплуатации более 20 лет снижается на 50%. (Рисунок ).

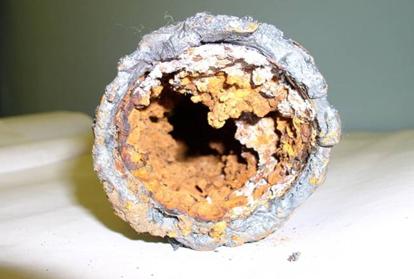

Вырезка трубы с зарастанием внутренней поверхности

222 километров сетей требуют замены и ремонта, поскольку ожидаемый срок службы превышен. Это составляет около 48 % всей сети.

Для приведения сетей в нормативное состояние подготовлена программа полного восстановления сетей водоснабжения на период до 2020г.. Объем инвестиции на реализацию данной программы оценивается в 1 383 млн. руб. Минимально необходимый объем ремонта как показано на графике составляет 28,1 км в год. Данные мероприятия включены в производственную программу ОКК.

3.5. Анализ потерь, технологических и неучтенных расходов воды, оценка возможностей их сокращения

Структура потерь питьевой воды в водопроводных сетях в 2011 году

№ п/п	Наименование	(%) от подачи
1	Опорожнение	0,02
2	Промывка сетей (после кап. рем.)	0,7
3	Промывка (после отключений)	0,02
4	Промывка ХБК	0,01
5	Порывы (свищи на сетях ЧВК)	3,05
6	Порывы (свищи на сетях потреб.)	0
7	Естественная убыль	0,33
8	Расход, нерегистрируемый счетчиками (ниже Qmin)	1,5
9	Погрешность счетчиков (СОВ)	1,5
10	Альтернативное водоснабжение	0,01
11	Проверка гидрантов и пожаротушение	0,1
12	Нереализовано (без счетч.)	0,2
13	Утечки ч/з уплотнения арматуры	0,3
	Потери	8,54
	Распределенные потери	7,74
	Скрытые утечки	0,8

Потери ХПВ по городским сетям

	2009	2010	2011
Северо-Восточная часть	12,70%	12,40%	7,69%
Юго-Западная часть	30,57%	13,90%	9,91%
Город	19,49%	13,00%	8,54%

Наибольший процент потерь в общей структуре составляет следствие порывов на сетях. Сокращением данных потерь является капитальный ремонт. Мероприятия по капитальному ремонту сетей включены в производственную программу ОКК.

3.6. Анализ применяемого компьютерного аппаратного и программного обеспечения для создания географической информационной системы (ГИС) по водопроводным сетям, гидравлического расчета и построения гидравлической динамической модели работы водопроводных сетей и насосных станций. Оценка необходимости внедрения и использования нового компьютерного и программного обеспечения

В ЗАО "ЧЕЛНЫВОДОКАНАЛ" в промышленном режиме функционирует геоинформационная система (ГИС) «CityCom». Это система, которая отображает в электронном виде карту местности и нанесенные на нее сети водоснабжения, канализации и связанные с ними паспортизируемые объекты. ГИС позволяет решать такие задачи как:

·  отображение на мониторе и принтере схем узлов и участков сети;

·  получение справочной информации об узлах (колодцах, вводах, потребителях) и участках сети, об оборудовании колодцев;

·  быстрая модификация введенной графической и текстовой информации по сетям водоснабжения и канализации;

·  выделение на схеме сетей объектов, обладающих заданными свойствами;

·  получение справочной информации разного рода.

Кроме вышеуказанных задач ГИС позволила решить такие значимые задачи как гидравлический расчет и моделирование развития сетей водоснабжения. При этом следует отметить, что различие в расчетных данных и данных натурных показаний составляет в пределах 1%, т. е. по сути для этих данных находится в пределах погрешности приборов. Все это говорит о том, что создана достоверная гидравлическая модель сетей водоснабжения. На основе данной модели производится достаточно точное моделирование развития сетей водоснабжения и позволяет ЗАО "ЧЕЛНЫВОДОКАНАЛ" обеспечивать своих абонентов качественными услугами водоснабжения при минимальных затратах. Техническую основу ГИС «CityCom» представляет выделенный аппаратный сервер, обеспечивающий ввод, хранение и обработку всех необходимых данных. Пользователям ГИС, находящимся от сервера на расстоянии до 10 км. по корпоративной сети передачи данных обеспечивается доступ в терминальном режиме. В дальнейшем с ростом количества обрабатываемой информации и прогнозируемом увеличении пользователей ГИС до 70, а также в связи с интеграцией с учетно-аналитическими системам потребуется увеличение вычислительных мощностей и модернизация программного обеспечения.

4. ОПИСАНИЕ И АНАЛИЗ ИНФОРМАЦИОННЫХ УПРАВЛЕНЧЕСКИХ СИСТЕМ, ИСПОЛЬЗУЕМЫХ В ОКК

В функционирует комплекс информационных систем, обеспечивающих реализацию информационных уровней ERP, SCADA, реализованы элементы уровня MES.

В настоящее время основу уровня ERP составляет ряд систем, реализованных на базе семейства программ 1С "Предприятие":

·  "Управление производственным предприятием" на платформе 1С: Предприятие 8.2. , с обеспечением выполнения функций:

·  "Расчет энергобаланса и управление сбытом продукции" на платформе 1С: Предприятие 8.2., с обеспечением выполнения функций:

·  "Управление персоналом и корпоративным развитием" на платформе 1С: Предприятие 8.2.

·  "Автохозяйство" - управление авто - и спецтехникой на платформе 1С: Предприятие 7.7.

Также функционирует ряд специализированных программных комплексов таких как:

·  ГИС (геоинформационная система)

·  GPS мониторинг автотранспорта

·  Система электронного документооборота

Работа большинства функциональных модулей в единой информационной базе позволила в значительной степени увязать в четко определенные бизнес-процессы деятельность подразделений предприятия, а также в значительной степени уйти от служебного программного обеспечения синхронизации данных из различных систем, что, в свою очередь, обеспечило более высокую актуальность данных.

Дальнейшее развитие информационных систем идет в направлении создания автоматизированной информационной системы управления техническим обслуживанием и ремонтом оборудования предприятия с последующим развитием комплексной автоматизированной информационной системы управления активами предприятия.

Технической основой функционирования информационных систем является корпоративная сеть передачи данных (КСПД) ЗАО "ЧЕЛНЫВОДОКАНАЛ". КСПД включает в себя:

·  Магистральные волоконно-оптические линии связи (более 10 км) и радиорелейные каналы для объединения систем в единый комплекс

·  Ряд телефонных станций (УАТС) и сетей на всех крупных производствах и объектах (всего 12 станций)

·  Средства интеграции с сетью оператора мобильной связи (шлюзы GSMшт.

·  Внутренние компьютерные сети объектов – локальная сеть аппарата управления, локальная сеть ПВП, локальная сеть ПРОС, локальная сеть ПВиИК и локальная сеть городских сетей

·  Средства доступа к КСПД и Интернет.

·  19 аппаратных серверов, обеспечивающих функционирование КСПД

·  458 компьютеров на рабочих местах руководителей и специалистов.

·  12 компьютеров на управлении технологическими процессами предприятия.

·  170 единиц оргтехники (принтеры, сканеры, копиры, факсы).

·  82 радиостанции и 2 ретранслятора

·  Системы видеонаблюдения ВЗС «Белоус», СОВ, КНС-2 СВРВКС

Для обеспечения постоянно возрастающих требований к скорости обработки данных и в связи с развитием информационных систем требуется постоянное увеличение вычислительных мощностей путем модернизации существующего и приобретением нового серверного оборудования и программного обеспечения.

5. СОДЕРЖАНИЕ ПРОБЛЕМЫ, ЕЕ ОБОСНОВАНИЕ И СПОСОБЫ РЕШЕНИЯ

Общая протяженность водопроводных сетей составляет 676,8 км.

Город разделен на два района: Северо-Восточную часть и Юго-Западную, в каждый из которых вода подается по отдельным водопроводам. Инженерные сети Юго-Западной части города построены в период г. г., Северо-Восточной части в период г. г.

Проект водопроводных сетей Северо-восточной части города Набережные Челны выполнен из 4-х водоводов, зонирование сетей водоснабжения отсутствует. Северо-восточная часть города Набережные Челны имеет разность по геодезическим отметкам до 50 м и расположение центральных жилых районов на самых высоких геодезических отметках.

Фактический максимальный расход на сетях водоснабжения Северо-восточной части города Набережные Челны 4250 м³/час, расход на пожаротушение 773 м³/час.

Пропускная способность трубопроводов по которым осуществляется водоснабжение центральных жилых районов (15, 16, 17, 18, 19, 21) район Северо-восточной части города составляет Qпр=740 м³/час. Максимальное водопотребление данных районов составляет Qmax=399 м³/час, расход на пожаротушение Qпож=138 м³/час. Выдано в 2011 году технических условий по переводу на закрытую схему ГВС на общую нагрузку Qгвс=77 м³/час:

Свободная нагрузка ΔQ=Qпр - Qmax- Qгвс-Qпож=126 м³/час

С учетом перспективной застройки центра Северо-восточной части города (19, 15, 21 комплекс) по выданным техническим условиям дополнительно требуется увеличение нагрузки на 300 м³/час. Дефицит нагрузки составит :

Qдеф =ΔQ-300 м³/час= - 174 м³/час

Проведенные гидравлические расчеты в программе «Гидрограф» Сitycom, что давление центральных жилых районах (15,16,17,18,19,21 комплекс) снизится до 3,4-3,6 кгс/см² при подключении дополнительной нагрузки 300 м³/час (нормативное давление составляет 4,2 кгс/см² ) из-за высоких геодезических отметок и недостаточной пропускной способности внутриквартальных и магистральных сетей в центральных жилых районах.

Для решения данной проблемы необходима замена на участке от ВКдоп до ВК5 стального трубопровода Ду250(пропускная способность Q250=177 м³/час ) на полиэтиленовый трубопровод Ду300 (пропускная способность Q300=360 м³/час ), что позволит увеличить пропускную способность данного участка на 183 м³/час.

Существующие сети водопровода юго-западной части города выполнены в основном из стальных труб без защиты внутренней поверхности.

Из-за высокой агрессивности воды, забираемой из реки Кама, и наличия значительного количества в ней железоводных бактерий, на стальных трубопроводах имеется значительное зарастание. Подключение вновь строящихся объектов, предусмотренных техническим заданием из которых основная нагрузка приходится на микрорайон Замелекесья в юго-Западной части города невозможно без проведения модернизации существующих водоводов с целью восстановления их пропускной способности, так как водовод от станции очистки воды до точки «2» не позволяет повысить напор на СОВ более 6кгс/см 2. Проектная пропускная способность 60 водовода (L=14 282,5м, год прокладки 1976) от насосной станции II подъема до точки2 составляет 3800 м³/час, фактическая пропускная способность с учетом зарастания внутренней поверхности за 38 лет эксплуатации, составляет 2580 м³/час.

Максимальный расход воды на ЮЗР г. Набережные Челны составляет 2315 м³/час.

Нагрузка на пожаротушение ЮЗР г. Набережные Челны составляет 540 м³/час.

Разница между проектной пропускной способностью и фактической составляет -1220 м³/час.

Разница между фактической пропускной способностью и максимальным расходом составляет ∆Q== 265 м³/час.

Дефицит мощности для пожаротушения и подключения 21 мкр. "Замелекесье", с перспективной нагрузкой 383 м³/час, составляет ∆Q=265-(540+383)= -658 м³/час.

Данная проблема решается восстановлением проектной пропускной способности при проведении санации 60 водовода (нанесение цементно-песчаного покрытия на внутреннюю поверхность стальной трубы существующего водовода Ду 1000мм). Увеличение свободной мощности составит 1220 м³/час, что будет достаточно для подключения необходимой нагрузки на 21 мкр. "Замелекесье" и на пожаротушение. Свободная нагрузка составит ∆Q=40-383=562 м³/час.

Данная технология выбрана как наиболее эффективная по сравнению заменой на полиэтиленовые трубы и увеличение диаметра стальных труб.

6. ЦЕЛИ И ЗАДАЧИ ИНВЕСТИЦИОННОЙ ПРОГРАММЫ

Цели инвестиционной программы

Инвестиционная программа разрабатывается в целях:

1.  Повышение качества услуг водоснабжения;

2.Развитие системы водоснабжения для обеспечения:

-подключения строящихся объектов жилых районов «Прибрежный»

северо-восточной части города, жилого района «Замелекесье» и п. Сидоровка юго-западной части города, жилого дома 53 комплекса в северо-восточной части города

- подключения строящихся объектов 19, 20, 21 микрорайонов северо - восточной части города;

- перевода северо-восточной части города на закрытую схему горячего во доснабжения.

Задачи инвестиционной программы

Инвестиционная программа должна быть направлена на решение следующих задач:

1.  Установка регулятора давления в точке "2" для повышения энергетической эффективности, сметная стоимость составляет 1087 тыс. руб., срок реализации 2010год.

2.  Реконструкция водопровода от В-5 на перекрестке пр. Вахитова и пр. Сююмбике до В-доп в районе 26/10 ( участок от ВК-24 до ВК-доп), с целью увеличения пропускной способности за счет замены существующего стального трубопровода на полиэтиленовый с увеличением его диаметра с 250 мм на 300 мм. Объем инвестиций без налога на прибыль составляет 9981,73тыс. руб., срок реализации 2013 год.

3.  Нанесение цементно-песчаного покрытия магистрального водопровода диаметром 1000мм от СОВ до точки 2 , с целью увеличения пропускной способности существующего магистрального трубопровода за счет нанесения цементно-песчаного покрытия на внутреннюю поверхность трубопровода общей протяженностью 4,5 км. Объем инвестиций составляет 26302,44 тыс. руб., срок реализации 2года.

4.  Строительство сетей водопровода к жилым домам 36-4-4, 35-9-1, 35-7 жилого района «Прибрежный» диаметр 63-225мм. Объем инвестиций без налога на прибыль составляет 1004,95тыс. руб., сроки реализации 2013 год.

5.  Строительство сетей водопровода к жилому дому 53комплекса диаметром 110мм. Объем инвестиций без налога на прибыль составляет 366,58тыс. руб., сроки реализации 2013 год.

6.  Строительство сетей водопровода к жилым домам 21-28, 21-29, 21-30, 21-31, 21-32, 21-33, 21-34 жилого района «Замелекесье» диаметр 1мм. Объем инвестиций без налога на прибыль составляет 1893,7тыс. руб, сроки реализации 2013 год.

7.  Строительство сетей водопровода к жилому дому п. Сидоровка, ул. Грина диаметр 110мм. Объем инвестиций без налога на прибыль составляет 124,17 тыс. руб, сроки реализации 2013 год.

ПРИЛОЖЕНИЕ 2: РАСЧЁТ ТАРИФОВ НА ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ВОДОСНАБЖЕНИЯ на 2013год

Т =

где:

Т - тариф на подключение строящихся (реконструируемых) объектов недвижимости к системам водоснабжения

И - инвестиции, направляемые на модернизацию и строительство объектов, результатом которых является увеличение мощности систем водоснабжения

Q - необходимый объём увеличения мощности систем водоснабжения по техническому заданию

И - общая сумма инвестиций по Программе, направляемые на модернизацию и строительство объектов канализации, результатом которых является увеличение мощности системы канализации

И - инвестиции, получаемые по ранее заключенным договорам на подключение

И = И - И

И =13371,13тыс. руб.

И = 13371,13тыс. руб.

И - общая сумма инвестиций по Программе, направляемые на модернизацию и строительство объектов канализации, результатом которых является увеличение мощности системы канализации

И - инвестиции, получаемые по ранее заключенным договорам на подключение

И =0 тыс. руб.

Q = 39,83/час(максимальная)

Т = 0
