инструкция
по установке сигнализатора давления
на запорно-пусковоое устройство lpg-190, LPG-145, LPG-128
модуля емкостью 120, 100, 75, 67, 40,2, 26, 13,4 литров
-Комплект»
Центр пожарной безопасности
Санкт-Петербург
2000
Для выполнения действий по данной инструкции необходимо соблюдать
требования по технике безопасности:
1. Работы производятся персоналом, прошедшим обучение, и имеющим
допуск к данным видам работ.
2. Баллон должен быть надежно закреплен, чтобы исключить
возможность его перемещения.
3. Для работ необходимо использовать специальные инструменты,
как показано на рисунках.
4. Выпускной патрубок баллона должен быть отключен от системы и
заглушен заглушкой.
5.Запрещается стоять напротив устройств, с которыми работаете,
во избежание их срыва и причинения ими телесных повреждений.
6. При выполнении действий в соответствии с данной инструкцией
необходимо пользоваться плотными специальными перчатками для защиты рук от обморожения и маской для защиты лица и глаз.
7. Работы производят 2 человека, при этом один человек стоит
на безопасном удалении, контролирует последовательность действий
и обеспечивает соблюдение техники безопасности.
Последовательность действий
при установке сигнализатора давления на заполненный баллон с запорно-пусковым устройством LPG :

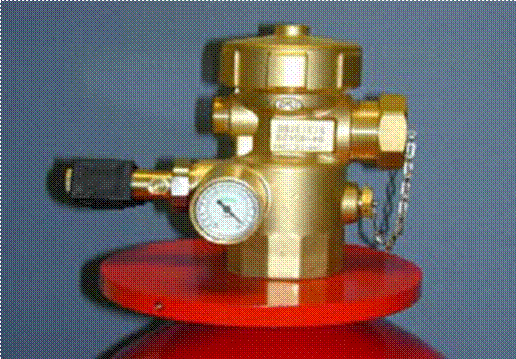

1. Внешний осмотр:

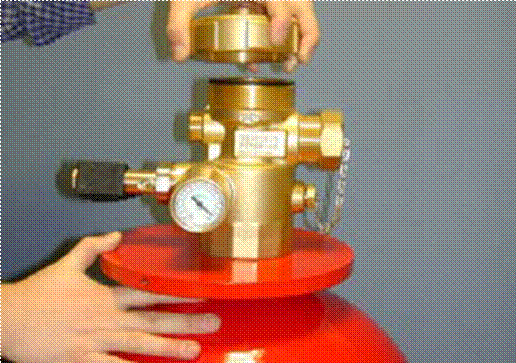

2. ОЧЕНЬ ВАЖНО: Удалите верхнюю крышку запорно-пускового устройства, чтобы избежать случайного выпуска газа из модуля:

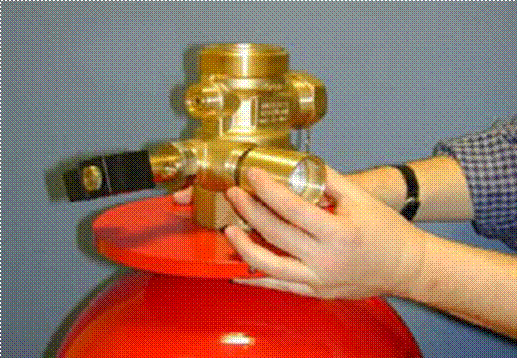

3. Отвинтите и удалите защитный кожух манометра:

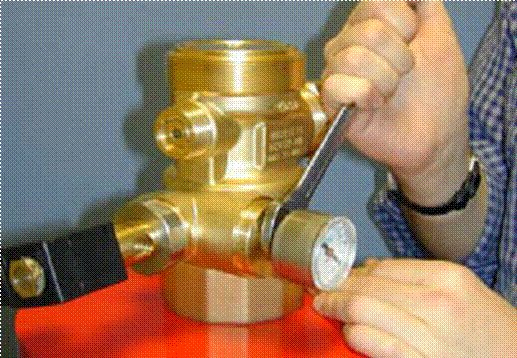

4. Гаечным рожковым ключом ослабьте контргайку крепления штуцера манометра для того, чтобы вручную отвинтить и удалить манометр:

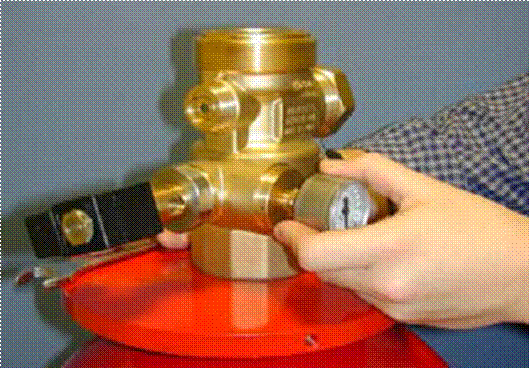

5 .Манометр медленно вывинчиваем до тех пор, пока указательная стрелка не встанет на отметку «0». Это говорит о том, что ниппель, вкрученный в ЗПУ, перекрыл поступление газа к манометру и сигнализатору давления:

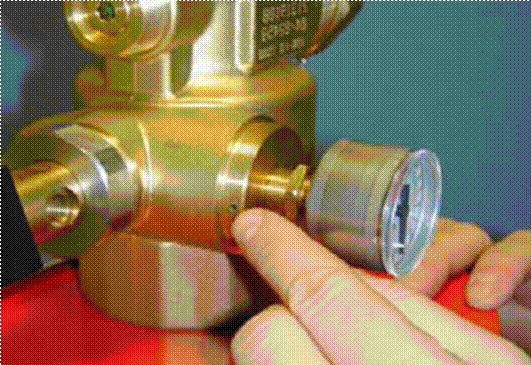

6. Обратите внимание, что перед этим будет заметна маленькая утечка газа через отверстие, высверленное в корпусе запорно-пускового устройства в месте установки защитного кожуха манометра:

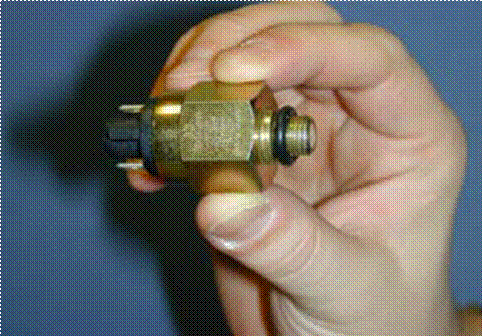

7. Как только будет успешно демонтирован манометр, необходимо подготовиться к отвинчиванию заглушки сигнализатора давления на задней стороне запорно-пускового устройства. Проверьте наличие на сигнализаторе давления штатного резинового специального уплотнительного кольца:
Для предотвращения обмораживания операции проводятся в плотных специальных перчатках!
При откручивании заглушки сигнализатора давления возможен небольшой выпуск газа. При наличии небольшого выпуска газа необходимо в плотных специальных перчатках с помощью специальной отвертки LPG ( круглогубцами с длинными плоскими концами) завернуть ниппель по часовой стрелке до упора. Операция по установки и вкручиванию сигнализатора давления выполняются без промедлений и очень четко. При установке допускается небольшой выпуск газа через ниппель. Нужно быть готовым быстро применяя инструменты вкрутить ниппель по часовой стрелке до упора и ввернуть в резьбу сигнализатор давления. При завершении вкручивания сигнализатора давления до упора выпуск газа прекращается.

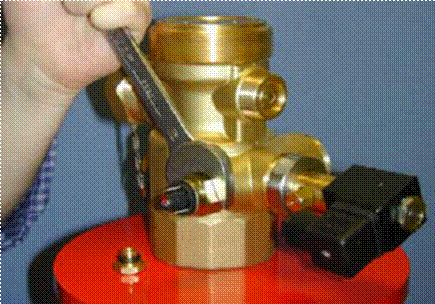

8. Гаечным рожковым ключом отвинтите заглушку сигнализатора давления на задней стороне запорно-пускового устройства:

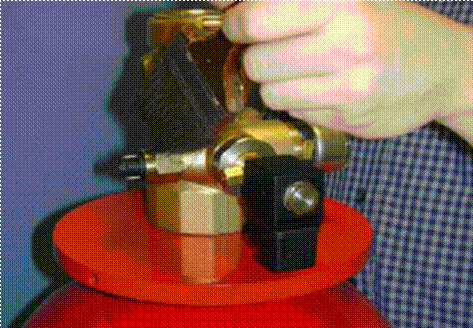

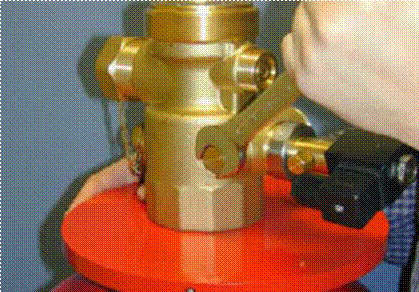

9. Установите и вкрутите сигнализатор давления в корпус запорно-пускового устройства сначала от руки, а потом с помощью рожкового гаечного ключа, осторожно, не прилагая слишком больших усилий:
10. Ввинтите медленно манометр до тех пор, пока указательная стрелка не встанет на отметку показания фактического давления газа в баллоне. Это говорит о том, что ниппель, врученный в запорно-пусковое устройство, открыл поступление газа к манометру и сигнализатору давления:

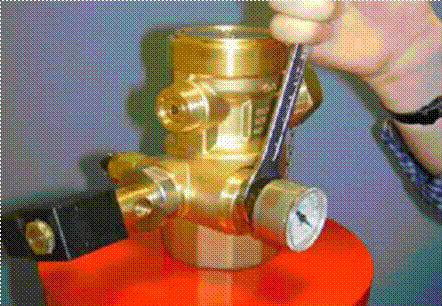

11. Установите манометр так, чтобы была возможность удобного считывания показаний указательной стрелки, и гаечным рожковым ключом закрутите контргайку крепления штуцера манометра (рисунок пункта 10).

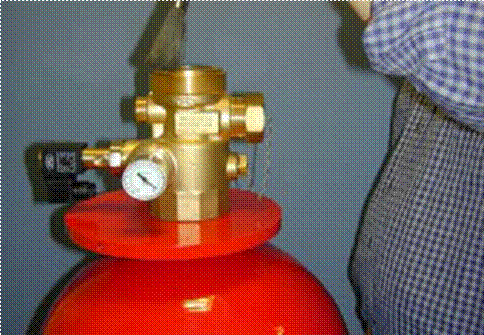

12. Для определения возможных мест утечки газа обмыльте кистью, пропитанной мыльным раствором, места установки сигнализатора давления и манометра и выдержите в течение 10 минут:
.
13. Также при помощи мыльного раствора проверьте возможные утечки газа всего запорно-пускового устройства баллона:

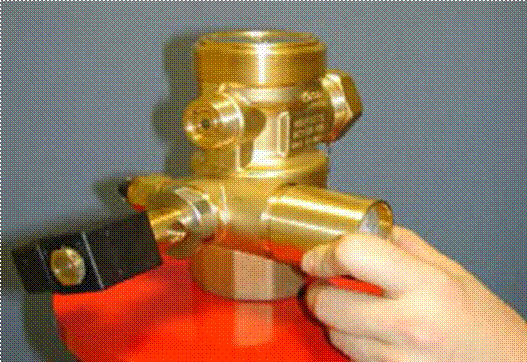

14. После очистки от мыльной пены запорно-пускового устройства, сигнализатора давления и манометра установите на место защитный кожух манометра:

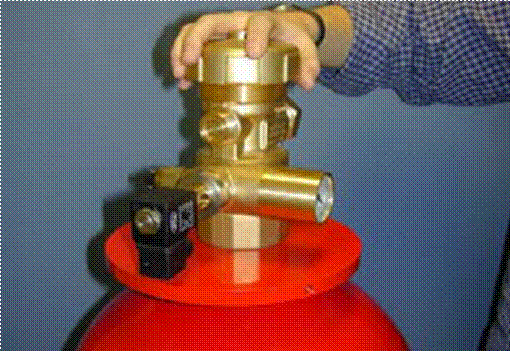

15. При отсутствии утечек газа накрутите верхнюю крышку запорно-пускового устройства:
