Оранжевый	R0 R1 R2 R3	Не нормируется 80 100 150
Красный	Не нормируется
Синий	Не нормируется
Чёрный	Не нормируется
Примечание – наивысшие классы разметки по коэффициенту яркости βv, коэффициентам световозвращения при сухом покрытии RL и при мокром покрытии (во время дождя) RW, коэффициенту светоотражения горизонтальной дорожной разметки при диффузном дневном или искусственном освещении Qd не могут быть достигнуты одновременно

5.2.1.9 Коэффициент световозвращения постоянной горизонтальной дорожной разметки при мокром покрытии (во время дождя) RW в зависимости от присвоенного разметке класса должен соответствовать значениям, указанным в таблице 4.

Таблица 4

Цвет разметки	Класс	Коэффициент световозвращения горизонтальной разметки при мокром покрытии (во время дождя), RW, мкд×лк-1×м-2,не менее
Белый, жёлтый, оранжевый	RW0 RW1 RW2 RW3 RW4	Не нормируется 25 35 50 75
Красный, синий, чёрный	Не нормируется
Примечания 1 Наивысшие классы разметки по коэффициенту яркости βv, коэффициентам световозвращения при сухом покрытии RL и при мокром покрытии (во время дождя) RW, коэффициенту светоотражения горизонтальной дорожной разметки при диффузном дневном или искусственном освещении Qd не могут быть достигнуты одновременно. 2 Наивысшие классы по коэффициенту световозвращения горизонтальной разметки при мокром покрытии (во время дождя), RW назначаются для горизонтальной разметки, выполненной по технологии и с использованием материалов и изделий, обеспечивающих требуемые показатели.

5.2.1.10 Коэффициент светоотражения при диффузном дневном или искусственном освещении постоянной горизонтальной разметки Qd в зависимости от присвоенного разметке класса должен соответствовать значениям, указанным в таблице 5.

Таблица 5

Цвет разметки	Вид покрытия	Класс	Коэффициент светоотражения горизонтальной дорожной разметки при диффузном дневном или искусственном освещении, Qd, не менее мкд×лк-1×м-2
Белый	Асфальтобетон	Q0 Q2 Q3 Q4	Не нормируется 100 130 160
Цементобетон	Q0 Q3 Q4 Q5	Не нормируется 130 160 200
Желтый	Асфальтобетон или цементобетон	Q0 Q1 Q2 Q3	Не нормируется 80 100 130
Оранжевый	Q0 Q1 Q2 Q3	Не нормируется 80 100 130
Красный, синий, чёрный	Не нормируется
Примечание – наивысшие классы разметки по коэффициенту яркости βv, коэффициентам световозвращения при сухом покрытии RL и при мокром покрытии (во время дождя) RW, коэффициенту светоотражения горизонтальной дорожной разметки при диффузном дневном или искусственном освещении Qd не могут быть достигнуты одновременно

5.2.1.11 Указанные в 5.2.1.7 — 5.2.1.10 требования к коэффициенту яркости βv, коэффициенту светоотражения при диффузном дневном или искусственном освещении Qd и коэффициентам световозвращения постоянной разметки RL и RW должны сохраняться:

-  для разметки, выполненной красками (эмалями), термопластиками и холодными пластиками с толщиной нанесения менее 1,5 мм – в течение первого месяца эксплуатации;

-  для разметки, выполненной термопластиками и холодными пластиками с толщиной нанесения 1,5 мм и более, штучными формами и полимерными лентами - в течение первых трёх месяцев эксплуатации.

При дальнейшей эксплуатации постоянной горизонтальной разметки в течение срока обеспечения функциональной долговечности допускается снижение значений коэффициента яркости, коэффициента световозвращения и коэффициента светоотражения при диффузном дневном или искусственном освещении, приведенных в таблицах 2 - 5, не более чем на 25 %.

5.2.1.12 Функциональная долговечность постоянной горизонтальной разметки, выполненной термопластиками, холодными пластиками с толщиной нанесения 1,5 мм и более, штучными формами и полимерными лентами должна быть не менее одного года. Функциональная долговечность постоянной горизонтальной разметки, выполненной термопластиками, холодными пластиками с толщиной нанесения менее 1,5 мм должна быть не менее шести месяцев. Функциональная долговечность постоянной горизонтальной разметки, выполненная красками (эмалями) должна быть не менее трёх месяцев.

5.2.1.13 Разрушение и износ постоянной горизонтальной разметки по площади не должны превышать следующих значений:

-  для разметки 1.1 – 1.11, выполненной термопластиками, холодными пластиками с толщиной нанесения 1,5 мм и более, полимерными лентами, штучными формами на любом контрольном участке протяженностью 50 м – 25 %;

-  для разметки 1.12 – 1.28.2, выполненной термопластиками, холодными пластиками с толщиной нанесения 1,5 мм и более, полимерными лентами, штучными формами – 30 %;

-  для разметки 1.1 – 1.11, выполненной красками (эмалями), термопластиками, холодными пластиками с толщиной нанесения менее 1,5 мм на любом контрольном участке протяженностью 50 м – 50 %;

-  для разметки 1.12 – 1.28.2, выполненной красками (эмалями), термопластиками, холодными пластиками с толщиной нанесения менее 1,5 мм – 50 %.

5.2.1.14 После нанесения новой постоянной горизонтальной разметки следы старой разметки не должны выступать за границы новой разметки более чем на 0,05 м по длине штрихов и разрывов линий разметки и 0,01 м по остальным геометрическим параметрам.

5.2.2 Технические требования к временной горизонтальной разметке

5.2.2.1 Временная горизонтальная разметка выполнятся красками (эмалями) по ГОСТ «Дороги автомобильные общего пользования. Материалы для дорожной разметки. Технические требования» и полимерными лентами по ГОСТ «Дороги автомобильные общего пользования. Изделия для дорожной разметки. Технические требования» оранжевого цвета. Для придания временной горизонтальной разметке, выполненной из красок (эмалей) световозвращающих свойств применяют микростеклошарики по ГОСТ «Дороги автомобильные общего пользования. Изделия для дорожной разметки. Технические требования».

5.2.2.2 При нанесении разметки ее отклонение от проектного положения не должно превышать значений для постоянной горизонтальной разметки (п. 5.2.1.2).

5.2.2.3 Отклонение размеров временной горизонтальной разметки от установленных настоящим стандартом не должно превышать значений установленных для постоянной горизонтальной дорожной разметки (п. 5.2.1.3).

5.2.2.4 Временная горизонтальная разметка не должна выступать над поверхностью, на которую она нанесена, более чем на 6 мм.

5.2.2.5 Координаты цветности x и y временной горизонтальной разметки, определяемые в колориметрической системе МКО 1931 г. [1] при источнике света D65 (по ГОСТ 7721) должны соответствовать указанным в таблице 1 и приведённым на рисунке 1.

5.2.2.6 Коэффициент яркости поверхности временной горизонтальной разметки βv в зависимости от присвоенного разметке класса должен соответствовать значениям, указанным в таблице 2.

5.2.2.7 Коэффициент световозвращения временной горизонтальной разметки в сухом состоянии RL в зависимости от присвоенного разметке класса должна соответствовать значениям, указанным в таблице 3.

5.2.2.8 Коэффициент световозвращения временной горизонтальной дорожной разметки при мокром покрытии (во время дождя) RW в зависимости от присвоенного разметке класса должен соответствовать значениям, указанным в таблице 4.

5.2.2.9 Коэффициент светоотражения при диффузном дневном или искусственном освещении временной горизонтальной разметки Qd в зависимости от присвоенного разметке класса должен соответствовать значениям, указанным в таблице 5.

5.2.2.10 Указанные в 5.2.2.6 — 5.2.2.9 требования к коэффициенту яркости βv, коэффициенту светоотражения при диффузном дневном или искусственном освещении Qd и коэффициентам световозвращения временной горизонтальной разметки RL и RW должны сохраняться в течение всего срока обеспечения функциональной долговечности.

5.2.2.11 Временная горизонтальная разметка должна обладать функциональной долговечностью до окончания событий, потребовавших её нанесение.

5.2.2.12 Разрушение и износ временной горизонтальной разметки по площади не должны превышать следующих значений:

-  для разметки 1.1 – 1.11, выполненной полимерными лентами на любом контрольном участке протяженностью 50 м – 25 %;

-  для разметки 1.12 – 1.28.2, выполненной полимерными лентами, - 30 %;

-  для разметки 1.1 – 1.11, выполненной красками (эмалями) на любом контрольном участке протяженностью 50 м – 50 %;

-  для разметки 1.12 – 1.28.2, выполненной красками (эмалями), - 50 %.

5.2.2.13 При нанесении временной горизонтальной разметки удаление постоянной горизонтальной разметки необязательно.

5.2.2.14 Временная горизонтальная разметка должна быть удалена по окончанию событий потребовавших её нанесение.

5.3 Технические требования к вертикальной разметке

5.3.1 Вертикальная разметка выполняется красками (эмалями) по ГОСТ «Дороги автомобильные общего пользования. Материалы для дорожной разметки. Технические требования», световозврашающими материалами по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования» белого, жёлтого, красного и чёрных цветов.

5.3.2 При нанесении вертикальной разметки ее отклонение от проектного положения не должно превышать 0,05 м.

5.3.3 Отклонение размеров постоянной вертикальной разметки от установленных настоящим стандартом не должно превышать:

-  0,01 м по линейным размерам до 0,30 м включительно;

-  0,05 м по линейным размерам более 0,30м;

-  5° по угловым размерам.

5.3.4 Координаты цветности x и y вертикальной разметки, выполненной красками (эмалями) определяемые в колориметрической системе МКО 1931 г. [1] при источнике света D65 (по ГОСТ 7721) должны соответствовать указанным в таблице 1 и приведённым на рисунке 1. Координаты цветности x и y вертикальной разметки, выполненной световозвращающими материалами, должны соответствовать требованиям ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования».

5.3.5 Коэффициент яркости поверхности вертикальной разметки, выполненной красками (эмалями), в зависимости от присвоенного разметке класса должен соответствовать значениям, указанным в таблице 6. Коэффициент яркости поверхности вертикальной разметки, выполненной световозвращающими материалами, должен соответствовать требованиям ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования».

Таблица 6

Цвет разметки	Класс	Коэффициент яркости дорожной разметки, βv %, не менее
Белый	В0 В2 В3 В4 В5	Не нормируется 30 40 50 60
Черный	Не нормируется
Красный

5.3.6 Коэффициент световозвращения вертикальной разметки, выполненной красками (эмалями) не нормируется. Коэффициент световозвращения вертикальной разметки, выполненной световозвращающими материалами, в зависимости от присвоенного разметке класса должен соответствовать требованиям ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования».

5.3.7 Указанные в 5.3.5 требования к коэффициенту яркости вертикальной разметки должны сохраняться:

-  для разметки, выполненной красками (эмалями) – в течение первых трёх месяцев эксплуатации;

-  для разметки, выполненной световозвращающими материалами по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования» – в течение первого года эксплуатации.

Указанные в 5.3.6 требования к коэффициенту световозвращения вертикальной разметки должны сохраняться в течение первого года эксплуатации.

При дальнейшей эксплуатации вертикальной разметки в течение срока обеспечения функциональной долговечности допускается снижение значений коэффициента яркости, коэффициента световозвращения не более чем на 25 %.

5.3.8 Функциональная долговечность вертикальной разметки, выполненной красками (эмалями) должна быть не менее одного года. Функциональная долговечность вертикальной разметки, выполненной световозвращающими материалами по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования» должна быть не менее трёх лет.

5.3.9 Разрушение и износ вертикальной разметки, выполненной красками (эмалями), не должны превышать 25 % по площади. Разрушение вертикальной разметки, выполненной световозвращающими материалами должна соответствовать ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования».

5.3.10 После нанесения новой вертикальной разметки следы старой разметки не должны выступать за границы новой разметки более чем на 0,01 м.

6 Методы контроля

Методы контроля разметки по ГОСТ «Дороги автомобильные общего пользования. Разметка дорожная. Методы контроля».

7 Требования безопасности

При проведении работ по нанесению разметки должны соблюдаться требования соответствующих нормативно-технических документов и технического регламента Таможенного союза «Безопасность автомобильных дорог» ТР ТС 014/2011 [2].

Приложение А
(обязательное)

Форма, цвет, размеры и назначение горизонтальной разметки

1

Номер	Форма, размеры, м	Цвет*, назначение
1.1	Р = 0,10 или 0,15	Разделяет транспортные потоки противоположных направлений и обозначает границы полос движения в опасных местах на дорогах; обозначает границы проезжей части, на которые въезд запрещен;
1.2	Р = 0,10 или 0,15 или 0,20	Обозначает край проезжей части
1.3	Р1 = 0,15 или 0,20; Р2 = 0,15	Разделяет транспортные потоки противоположных направлений на дорогах, имеющих четыре полосы движения и более (без разделительной полосы)

Продолжение таблицы А.1

Номер	Форма, размеры, м	Цвет*, назначение
1.4	Р = 0,10 или 0,15 или 0,20	Цвет – желтый. Обозначает места, где запрещена остановка транспортных средств

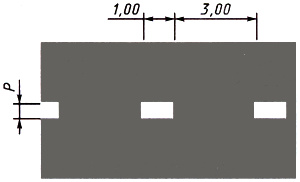

1.5	Р = 0,10 или 0,15 60 км/ч, = 1,00 или 2,00 или 3,00, = 3,00 или 6,00 или 9,00; 60 км/ч, = 3,00 или 4,00, = 9,00 или 12,00. : = 1 : 3	Разделяет транспортные потоки противоположных направлений на дорогах, имеющих две или три полосы; обозначает границы полос движения при наличии двух и более полос, предназначенных для движения в одном направлении
1.6	Р = 0,10 или 0,15 60 км/ч, = 3,00 или 6,00, = 1,00 или 2,00; 60 км/ч, = 6,00 или 9,00, = 2,00 или 3,00. : = 3 : 1	Предупреждает о приближении к разметке 1.1 или 1.11, которая разделяет транспортные потоки противоположных или попутных направлений

Продолжение таблицы А.1

Номер	Форма, размеры, м	Цвет*, назначение
1.7	Р = 0,10 или 0,15	Обозначает полосы движения в пределах перекрестка
1.8	Р = 0,20 или 0,30 или 0,40	Обозначает границу между полосой разгона или торможения и основной полосой проезжей части
1.9	Р1 = 0,10 или 0,15; Р2 = 0,10 или 0,15 60 км/ч, = 3,00 или 6,00, = 1,00 или 2,00; 60 км/ч, = 6,00 или 9,00, = 2,00 или 3,00. : = 3 : 1	Обозначает границы полос движения, на которых осуществляется реверсивное регулирование; разделяет транспортные потоки противоположных направлений (при выключенных реверсивных светофорах) на дорогах, где осуществляется реверсивное регулирование

Продолжение таблицы А.1

Номер	Форма, размеры, м	Цвет*, назначение
1.10	Р = 0,10 или 0,15	Цвет – желтый. Обозначает места, где запрещена стоянка транспортных средств
1.11	Р1 = 0,10 или 0,15 или 0,20; Р2 = 0,10 или 0,15 60 км/ч, = 3,00 или 6,00, = 1,00 или 2,00; 60 км/ч, = 6,00 или 9,00, = 2,00 или 3,00. : = 3 : 1 В местах разворота, въезда и выезда с прилегающей территории = 0,9, = 0,3.	Разделяет транспортные потоки противоположных или попутных направлений на участках дорог, где перестроение разрешено только из одной полосы; обозначает места, где необходимо разрешить движение только со стороны прерывистой линии (в местах разворота, въезда и выезда с прилегающей территории)
1.12		Обозначает место остановки транспортных средств, где водитель должен остановиться при наличии соответствующего дорожного знака (по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования») или при запрещающем сигнале светофора (регулировщика)
