Номер

Форма, размеры, м

Цвет*, назначение

1.13

Обозначает место, где водитель должен при необходимости остановиться, уступая дорогу транспортным средствам, движущимся по пересекаемой дороге

1.14.1

Р ≥ 3,00

Обозначает пешеходный переход

1.14.2

Р ≥ 3,00

Обозначает пешеходный переход в опасных местах на дорогах

1.15.1

Р ≥ 1,80 при однополосном движении;

Р ≥ 3,00 при многополосном движении

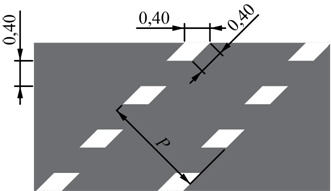

Обозначает место, где велосипедная дорожка пересекает проезжую часть под прямым углом

Продолжение таблицы А.1

Номер

Форма, размеры, м

Цвет*, назначение

1.15.2

Р ≥ 1,80 при однополосном движении;

Р ≥ 3,00 при многополосном движении.

Обозначает место, где велосипедная дорожка пересекает проезжую часть не под прямым углом

1.16.1

Р = 0,10 или 0,15 или 0,20

Обозначает островки, разделяющие транспортные потоки противоположных направлений

1.16.2

Обозначает островки, разделяющие транспортные потоки одного направления.

Размеры и углы наклона линий разметки – как для разметки 1.16.1

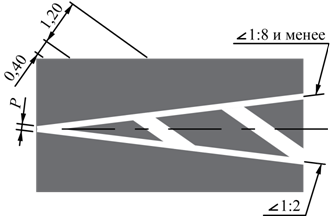

1.16.3

Обозначает островки в местах слияния транспортных потоков.

Размеры и углы наклона линий разметки – как для разметки 1.16.1

Продолжение таблицы А.1

Номер

Форма, размеры, м

Цвет*, назначение

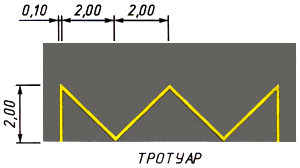

1.17

Посадочная площадка на тротуаре, трамвайные пути, расположенные на одном уровне с проезжей частью


Цвет – желтый.

Обозначает места остановок маршрутных транспортных средств и стоянок такси

1.18.1 – 1.18.12

Указывает разрешенные на перекрестке направления движения по полосам

(см. рисунок Б.1)

1.19.1, 1.19.2

1.1

Предупреждает о приближении к сужению проезжей части (участку, где уменьшается количество полос движения в данном направлении) или к линиям разметки 1.1 или 1.11, разделяющим транспортные потоки противоположных направлений (см. рисунок Б.2)

Продолжение таблицы А.1

НЕ нашли? Не то? Что вы ищете?

Номер

Форма, размеры, м

Цвет*, назначение

1.20

Предупреждает о приближении к разметке 1.13 (см. рисунок Б.3)

1.21.1

Предупреждает о приближении к разметке 1.12, когда она применяется в сочетании с соответствующим дорожным знаком по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования» (см. рисунки Б.4 и Б.5)

1.21.2

1.22.1 – 1.22.4

Обозначает номер дороги (см. рисунки Б.6 - Б.9).

1.23

Обозначает специальную полосу для маршрутных транспортных средств

(см. рисунок Б.10)

Продолжение таблицы А.1

Номер

Форма, размеры, м

Цвет*, назначение

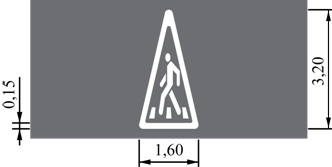

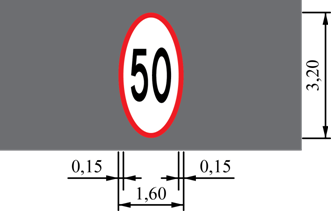

1.24.1

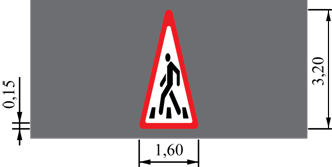

Дублирование предупреждающих дорожных знаков*** по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования»

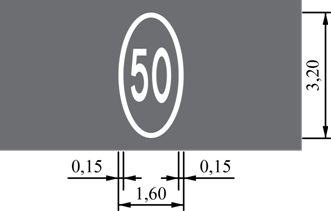

1.24.2

Дублирование запрещающих дорожных знаков*** по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования»

Продолжение таблицы А.1

Номер

Форма, размеры, м

Цвет*, назначение

1.24.3

Дублирование дорожного знака «Инвалиды»*** по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования»

1.24.4

Дублирование дорожного знака «Вид транспортного средства»*** по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования»

1.24.5

Изображение символа велосипеда (см. рисунок Б.11)

1.24.6

Изображение символа пешехода (см. рисунок Б.12)

1.24.7

Изображение символа пешехода и велосипеда (см. рисунок Б.13)

Продолжение таблицы А.1

Номер

Форма, размеры, м

Цвет*, назначение

1.25

Обозначение монолитных искусственных неровностей

в начале и конце неровности на наклонном участке или на проезжей части с двух сторон от неровности

1.26

Цвет - жёлтый

Обозначение сборных искусственных неровностей

1.27

Предупреждает о приближении к детскому учреждению, применяется в сочетании с соответствующим дорожным знаком по ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования» (см. рисунок Б.14)

1.28.1

Обозначает границы стояночных мест транспортных средств

Продолжение таблицы А.1

Номер

Форма, размеры, м

Цвет*, назначение

1.28.2

Цвет - синий

Обозначает границы платных стояночных мест транспортных средств

* По умолчанию цвет разметки:

белый – для постоянной горизонтальной дорожной разметки (кроме 1.4, 1.10, 1.17);

белый, красный, чёрный для предупреждающих и запрещающих дорожных знаков;

оранжевый – для временной горизонтальной дорожной разметки.

** Здесь и далее под скоростью движения следует принимать максимально допустимую скорость движения на данном участке дороги.

*** Изображения символов знаков должны соответствовать приведенным в ГОСТ «Дороги автомобильные общего пользования. Дорожные знаки. Технические требования», увеличенным до необходимого размера с учетом изменений или сохранения пропорций.

Приложение Б
(обязательное)

Форма, расположение и размеры стрел, букв и цифр

На всех рисунках фон и разметка приведены с обратной окраской

(негативное изображение).

Размеры приведены в метрах

1 - Горизонтальная разметка 1.18.1 – 1.18.12

Размеры, обозначенные буквами, приведены в таблице Б.1

1

Скорость движения, км/ч

L

L1

а1

а2

b

d1

d2

e

f

k

≤ 60

5,00

2,05

0,70

0,80

0,50

0,35

2,60

0,50

0,30

0,45

> 60

7,50

2,05

1,20

1,30

0,50

1,45

4,60

0,50

0,30

1,05

Подпись: 7,50

V > 60 км/ч


Ось полосы движения или линии разметки


0,28


0,28


V ≤ 60 км/ч

Подпись: 5,00

0,85


2 - Форма, расположение и размеры стрел разметки типа 1.19

Размеры даны для 60 км/ч

(в скобках - отличающиеся размеры для 60 км/ч)

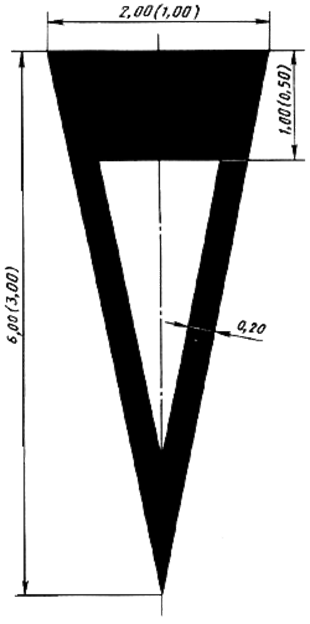

3 - Форма и размеры разметки типа 1.20

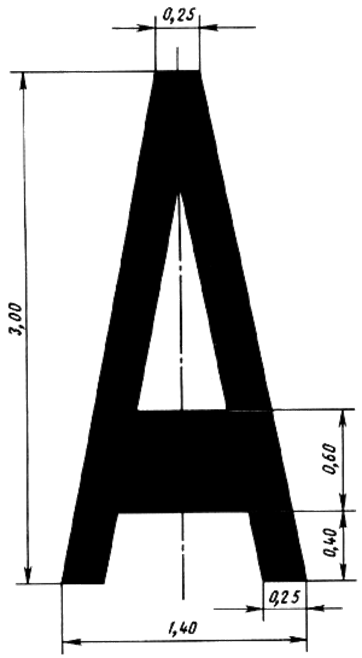

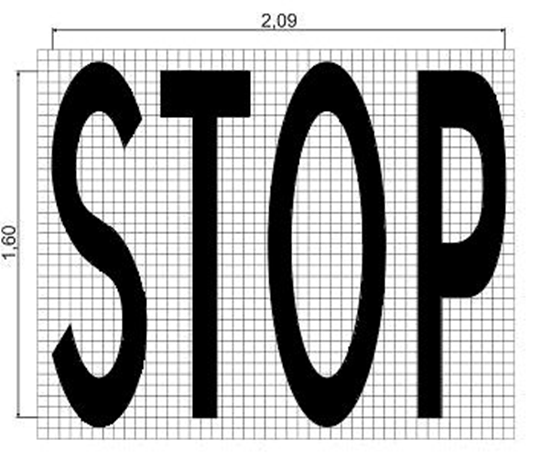

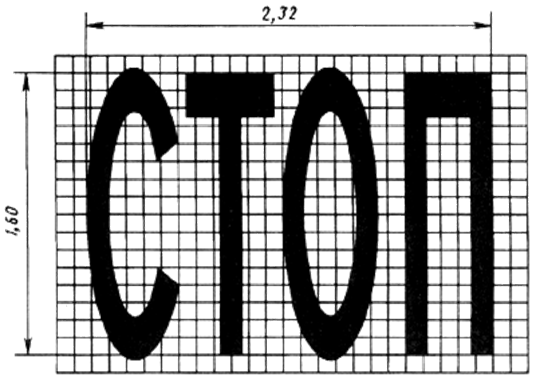

4 - Форма, расположение и размеры букв разметки типа 1.21.1

5 – Форма, расположение и размеры букв разметки типа 1.21.2

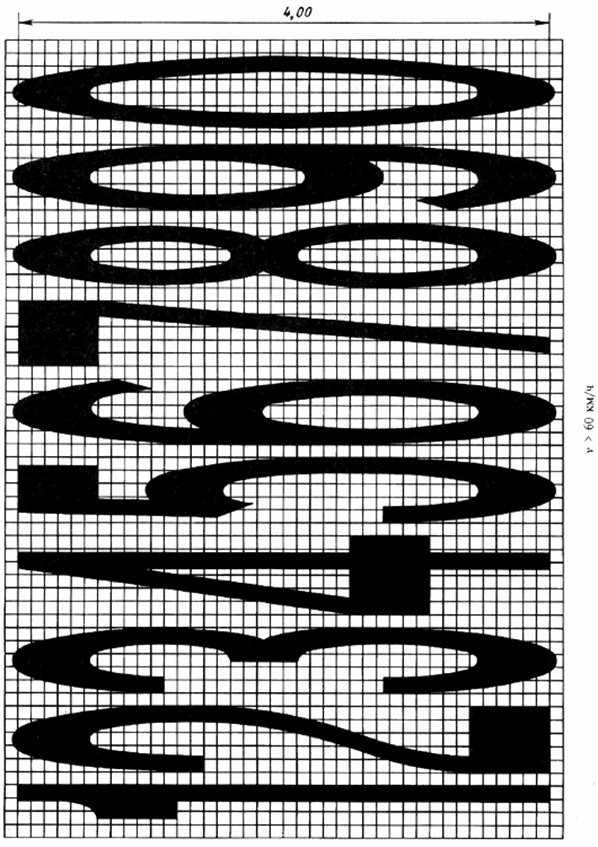

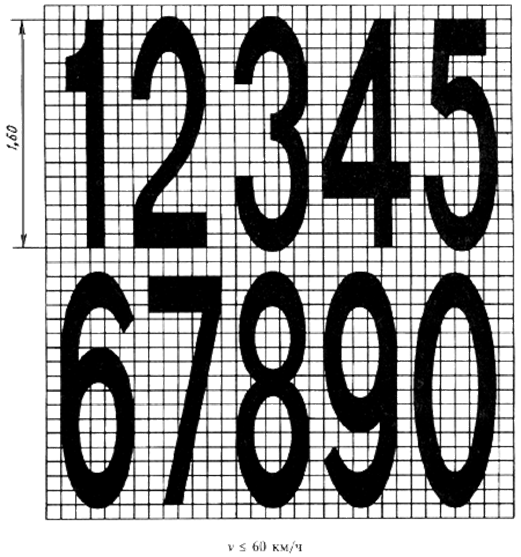

6 - Форма, расположение и размеры цифр разметки типа 1.22

7 - Форма, расположение и размеры цифр разметки типа 1.22

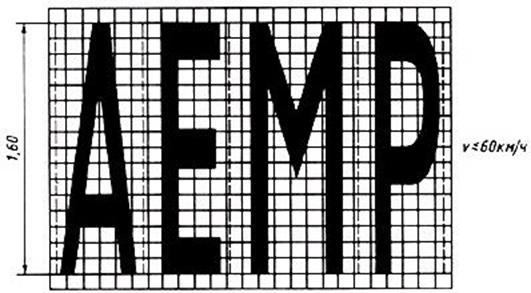

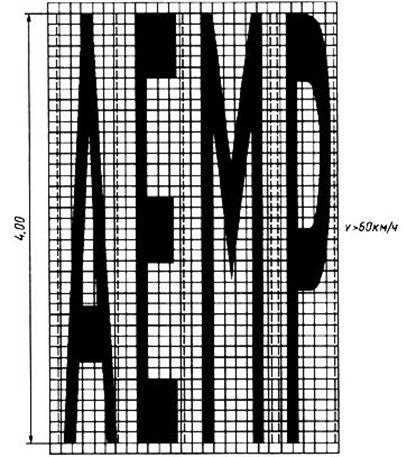

8 - Форма, расположение и размеры букв разметки типа 1.22

9 - Форма, расположение и размеры букв разметки типа 1.22

10 - Форма и размеры разметки типа 1.23

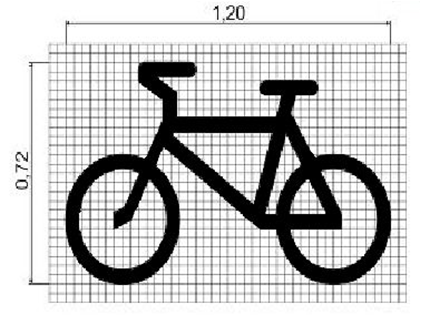

11 – Форма и размеры разметки типа 1.24.5

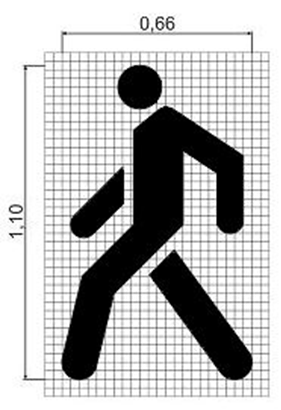

12 – Форма и размеры разметки типа 1.24.6

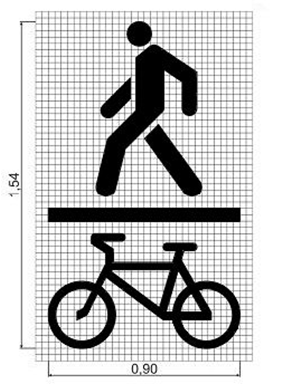

13 – Форма и размеры разметки типа 1.24.7

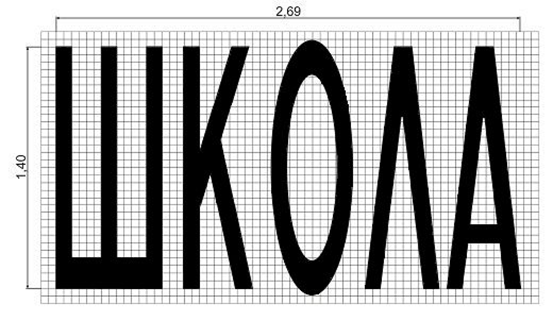

14 – Форма и размеры разметки типа 1.27

Приложение В
(обязательное)

Форма, цвет, размеры и назначение вертикальной разметки

1

Номер

Форма, цвет, размеры, м

Назначение

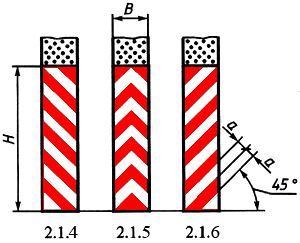

2.1.1-

2.1.6

2,00, 0,30, = 0,10;

2,00, 0,30, = 0,15;

2,00,= 0,20

Обозначение вертикальных поверхностей дорожных сооружений (опор мостов, путепроводов, торцевых частей парапетов и т. п.):

2.1.1, 2.1.4 - слева от проезжей части;

2.1.2, 2.1.5 - на проезжей части;

2.1.3, 2.1.6 - справа от проезжей части данного направления движения

2.2

Обозначает нижний край пролетного строения тоннелей, мостов и путепроводов.

Продолжение таблицы В.1

Номер

Форма, цвет, размеры, м

Назначение

2.3

Обозначает круглые тумбы, установленные на разделительных полосах или островках безопасности

2.4.1, 2.4.2

2.4.1

2.4.2

Обозначение сигнальных столбиков, опор тросовых ограждений и т. п.

2.5

Обозначение боковых поверхностей ограждений дорог на опасных участках

2.6

Обозначение боковых поверхностей ограждений дорог

Окончание таблицы В.1

Номер

Форма, цвет, размеры, м

Назначение

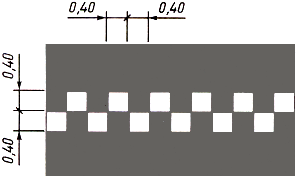

2.7

= 0,20 или 0,50 или 1,00, = 0,40 или 1,00 или 2,00.

: = 1 : 2

Обозначает бордюры на опасных участках и возвышающиеся островки безопасности

Библиография

[1] Международный светотехнический словарь. 3-е изд., общее для МКО и МЭК. М.: Русский язык, 1979

[2] ТР ТС 014/2011 Технический регламент Таможенного союза «Безопасность автомобильных дорог»

УДК 625.7/.8 ОКС 93.080.30 ОКП 521720

Ключевые слова: дорожная разметка, классификация, технические требования

Руководитель разработки

Генеральный директор
«Дорконтроль»

_____________

Исполнители:

_____________

_____________

_____________

_____________

_____________

_____________
