Насосы для горячего водоснабжения

Краткий обзор монтажа

·  Монтаж производтся в циркуляционный трубопровод.

·  Не допускайте работу насоса без воды в системе.

·  Монтаж только с горизонтальной осью двигателя.

·  После насоса горячего водоснабжения должен быть установлен соответствующий обратный клапан

·  При возникновении шума во время эксплуатации удалите из насоса и системы воздух или увеличьте давление со стороны всасывания.

·  Ротор можно заменить, во всей области прохождения воды возможна чистка или удаление извести.

·  Двигатели можно дополнительно оснастить таймерами.

·  При дефекте двигателя достаточно его заменить. Корпус насоса остается в трубопроводе.

Допустимые положения монтажа

Для моментального получения горячей воды в точке отбора в систему горячего водоснабжения встраивается насос.

Центральная система горячего водоснабжения состоит из трубопровода горячей воды (подачи) и циркуляционного трубопровода (обратки), в который встраивается насос горячего водоснабжения.

Горячая вода циркулирует и может быть отобрана в любой момент. Время работы насоса горячего водоснабжения ограничивается регулированием по времени или температуре так, что горячая вода подается только по мере ее надобности.

Deutsche Vortex GmbH & Co. KG

Kaestnerstr. 6, D-71642 Ludwigsburg

Postfach 805, D-71608 Ludwigsburg

home@deutsche-vortex.

www. deutsche-vortex. de

Tel.: +49/– 24

Fax.: +49/

BW/ BWZ 152/153

для одно - и

двухквартирных домов

·  с шаровым двигателем, благодаря чему долгий срок службы, без подшипниковых втулок и валов,

·  низкий расход тока,

·  водопроводящее моторное отделение и ротор легко поддаются очистке и удалению извести

·  регулировка по времени или температуре в зависимости от индивидуального оснащения

Высокий комфорт для пользователей и обслуживающего персонала благодаря эргономической, современной и не нуждающейся в техуходе технике для клиентуры с высокими запросами.

Насосы для одно - и двухквартирных домов

Технические характеристики

Насосы горячего водоснабжения запускаются «шаровым двигателем». Ротор подвижен и находится на прочно стоящем подшипниковом штифте, приводится в движение магнитным полем.

Корпус насоса из латуни, термостойкость до 95°C, устойчивость к давлению до 10 бар, IP 42, 1~230 В/ 50 Гц, потребляемая мощность макс. 25 Вт.

Высота подачи (м вод. ст.) 1 м вод. ст. = 10 кПа

Производительность (л/ч)

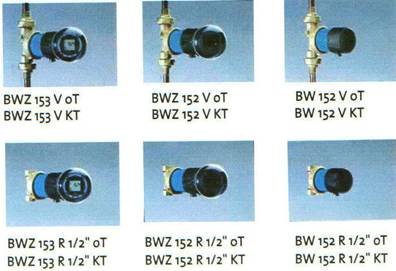

Варианты оснащения

BW:

Насос без таймера

BWZ 152:

Насос со встроенным, механическим таймером с 24-часовым диском, минимальный шаг: 15 мин.

BWZ 153:

Насос со встроенным, цифровым таймером для 42 команд переключения, с резервом хода, минимальный шаг: 1 минута

KT:

Термостат для защиты от обизвестления с нерегулируемымми точками переключения, вкл./выкл. (EIN/AUS) 45/65°C

oT:

Без термостата

ERT:

Электронный регулирующий термостат, бесступенчатая настройка температуры отключения 35-90°C, с индикацией функционирования

V:

Корпус насоса со встроенным обратным клапаном и шаровым запорным краном, с резьбовым соединением 1 ¼“, серийное резьбовое соединение ½“ снаружи / Ø 15 внутри, входит в объем поставки, другие резьбовые соединения: ½“ внутри, ¾“ внутри / снаружи, фиттинг для спайки Ø 22 внутри, фиттинг для прессования Ø 15 внутри, монтажная длина 170 мм с резьбовыми соединениями.

R1/2“:

Корпус насоса с внутренней резьбой R ½“, монтжаная длина 80 мм, без обратного клапана и шарового запорного крана, поставляются как комплектующие (RV 153 и KV 150)

RV 153:

КV 153:
