ИНСТРУКЦИЯ ПО СБОРКЕ
ТЕПЛИЦЫ
«СИБИРСКАЯ»
Теплица предназначена для создания микроклимата, благоприятного для выращивания садово-огородных культур на дачных и приусадебных участках.
Показатели для теплиц | |||
Длина, м. | 4,17 | 6,28 | 8,39 |
Ширина, м. | 3 | ||
Высота каркаса теплицы, м. | 2,12 | ||
Площадь укрываемого грунта, м2. | 12,51 | 18,84 | 25,17 |
Масса каркаса, кг. | 68 | 88 | 107 |
Каркас теплицы изготовлен из оцинкованного металла и собирается с помощью саморезов по металлу. Теплица устанавливается на выбор клиента: либо на фундамент, либо на основание из деревянных брусьев, либо на грунте с закреплением к предварительно закопанным Т-образным крепежным элементам (в стандартный комплект не входят, приобретаются отдельно). Теплица имеет с одной стороны дверь и форточку, а с противоположной стороны – одну большую форточку. Обшивается теплица сотовым поликарбонатом толщиной от 4мм.
Комплектность
№ | Наименование элемента | Количество, шт. | |||
4,17м. | 6,28м. | 8,39м. | удл.2,13м. | ||
1 | Фронтон дверной | 1 | 1 | 1 | - |
2 | Фронтон форточный | 1 | 1 | 1 | - |
3 | Дуга | 3 | 5 | 7 | 2 |
4 | Продольный профиль L=1040мм. | 10 | 10 | 10 | - |
5 | Продольный профиль L=1075мм. | 10 | 20 | 30 | 10 |
6 | Продольный профиль (нижний) L=1170мм. | 2 | - | - | - |
7 | Продольный профиль (нижний) L=2110мм. | - | - | 2 | 2 |
8 | Продольный профиль (нижний) L=3000мм. | 2 | 2 | 2 | - |
9 | Продольный профиль (нижний) L=3280мм. | - | 2 | 2 | - |
10 | Соединитель профиля нижнего | 2 | 2 | 4 | 2 |
11 | Полоса стальная 1250х60х0,7мм. | 10 | 20 | 30 | 6 |
Рекомендуемое количество крепежа и поликарбоната (в комплект не входит), необходимое для полной сборки теплицы
№ | Наименование элемента | Количество, шт. | |||
4,17м. | 6,28м. | 8,39м. | удл.2,13м. | ||
1 | Саморез по металлу 4,2х19 | 170 | 220 | 270 | 80 |
2 | Саморез кровельный по металлу 5,5х25 | 170 | 200 | 230 | 30 |
3 | Поликарбонат сотовый 6000х2100х4 | 3 | 4 | 5 | 1 |
4 | Стойка для установки теплицы на грунт | 10 | 14 | 18 | 4 |
5 | Укосина L=1190мм. | 4 | 4 | 4 | - |
Общие указания по сборке.
1. Инструменты, необходимые при сборке:
1.1. Шуруповерт (не забудьте запастись сверлом по металлу Ø3,2мм. – 2…3шт. и необходимым количеством бит для саморезов – в зависимости от типа и качества используемых саморезов и шуруповерта).
1.2. Рулетка 5-10м.
1.3. Уровень строительный.
1.4. Маркер перманентный по металлу для разметки.
2. Сборка каркаса должна осуществляться на ровной горизонтальной площадке (предпочтительно на месте монтажа).
3. Соединение деталей каркаса выполняется саморезами по металлу 4,2х19 (как правило, на каждое соединение по два самореза), для облегчения сборки рекомендуется предварительно сверлить места установки саморезов сверлом Ø3,2мм. При использовании крепежа с самосверлящими наконечниками, сверление отверстий не обязательно.
4. При установке фронтонов и дуг контролировать вертикаль, а так же прямые углы в плане.
Рисунок 1(Теплица 6,28х3м.)
5. Последовательность сборки каркаса состоит из следующих этапов:

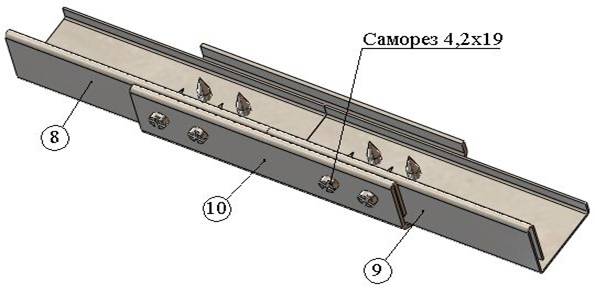

5.1. Сборка нижних продольных профилей (поз.6 и 8 для теплицы 4,17м., поз.8 и 9 для теплицы 6,28м., поз.7, 8 и 9 для теплицы 8,39м.) при помощи соединителей поз.10.
Рисунок 2
5.2. Установка фронтонов поз.1 и 2, выверка вертикали.
5.3. Установка ближних к фронтонам двух дуг поз.3 (по одной с каждой стороны) на расстоянии 1020мм. от фронтонов по осям, закрепляются к фронтонам продольными профилями длиной 1040мм. поз.4 (по 5шт. на дугу).
5.4. Установка на фронтоны укосин поз.11 ( L=1190мм.) – 4шт. (по две на каждый фронтон).
5.5. Установка остальных дуг поз.3 на расстоянии 1055мм. по осям друг между другом, закрепляются между собой продольными профилями длиной поз.5 (L=1075мм.).
5.6. Установка стальных полос поз.12 на дуги под стыки листов поликарбоната.
5.7. Закрепление каркаса на месте установки теплицы на фундамент, на деревянное основание или на вкопанные Т-образные стойки (в комплект не входят, приобретаются дополнительно).
5.8. Обшивка каркаса сотовым поликарбонатом (обращайте внимание на указания на защитной пленке, где указано, какой стороной должны укладываться листы к солнцу, во избежание преждевременного разрушения обшивки от воздействия ультрафиолетового излучения).
Рекомендации по обшивке теплицы сотовым поликарбонатом (СПК)
Внутренние ребра жесткости в сотовом поликарбонате (СПК) расположены вдоль листа (по длине). Панель в конструкции должна быть ориентирована таким образом, чтобы конденсат, образующийся внутри нее, мог стекать по внутренним каналам панели и выходить наружу. То есть при остеклении фронтонов ребра жесткости панелей СПК (сотовый поликарбонат) следует располагать вертикально, в арочном покрытии - по дуге.
При остеклении теплиц следует применять только панели с УФ-защитным слоем. Наличие УФ-защитного слоя с одной стороны сотового поликарбоната не только защищает ограждаемое пространство от проникновения жестких УФ-лучей, вредных для человека и растений, но и защищает сам материал от их разрушительного воздействия. При этом cторона листа с защитным слоем должна быть ориентирована наружу. Сторона панели с УФ-защитным слоем обычно покрыта самоклеющейся пленкой. Пленка с этой стороны сотового поликарбоната имеет специальную маркировку. Лучше всего монтировать листы в пленке, освободив при этом от пленки только места крепления. Сразу по завершении монтажа пленку необходимо снять (иначе под солнцем она может прикипеть к листу).
При креплении СПК на арочной конструкции необходимо использовать стальные полосы. Крепление листов к аркам показано на рис.3. Стыковку панелей СПК необходимо производить так, чтобы стык панелей приходился на арку.
Рисунок 3
Крепление производится саморезами через стальную полосу (см. рис.3), при этом необходимо контролировать момент затяжки саморезов во избежание смятия сотового поликарбоната.
Следует также учесть, что при использовании сотового поликарбоната необходимо предупредить попадание внутрь панели влаги, а также обеспечить сток конденсата. Для этого рекомендуется закрыть герметично при помощи прозрачной самоклеящейся ленты или силиконового герметика верхние торцы панелей. Нижние торцы панелей не герметизируют с целью обеспечения выхода образующегося конденсата. Не герметизируют также торцы панелей в арочном покрытии.
Раскрой листа СПК на детали обшивки фронтонов следует выполнить в соответствии с рис.4.
Рисунок 4
После закрепления обшивки на каркасе (в варианте исполнения фронтона с форточкой), сотовый поликарбонат прорезается ножом по контуру форточки. Для обеспечения легкого открывания форточки, по всему ее контуру в СПК делается боковой зазор 3-5мм.
