EV9303 Цифровой терморегулирующий таймер с тремя выходами реле для электрических печей с функцией таймера приготовления.
1 Обратите внимание
1.1 Обратите внимание.
Внимательно прочитайте инструкцию перед установкой и использованием прибора и примите во внимание дополнительную информацию по установке и электроподключению; храните эти инструкции рядом с прибором для дальнейших консультаций.
Прибор должен быть утилизирован в соответствии с местным законодательством об утилизации электрического и электронного оборудования.
1.2 Размеры прибора и инструкция по установке.
Установочная панель c фиксаторами (защелками), поставляемыми производителем, со следующими размерами в мм (дюймах):
РАЗМЕР | МИН. (мм) | СТАНДАРТНЫЙ (мм) | МАКС. (мм) |
А | 92.0 | 92.0 | 92.8 |
В | 92.0 | 92.0 | 92.8 |
Дополнительная информация к установке:
· толщина панели не должна превышать 4.0 мм;
· расположите фиксаторы, как указано на рисунке в данном параграфе, чтобы не превышать допустимый крутящий момент;
· условия работы (рабочая температура, относительная влажность и т. д.) должны соответствовать пределам, указанным в технических характеристиках;
· не устанавливайте прибор рядом с источниками тепла (нагревательными приборами, потоками горячего воздуха и т. д.), в зонах значительного электромагнитного излучения (рядом с мощными динамиками и т. д.), в местах, подверженных воздействию прямых солнечных лучей, дождя, влаги, пыли, механических вибраций и ударов;
· в соответствии с нормами безопасности защита от постороннего электрического воздействия должна быть обеспечена точной установкой прибора; части, обеспечивающие защиту, должны быть установлены таким образом, чтобы демонтаж осуществлялся только при помощи специального инструмента.

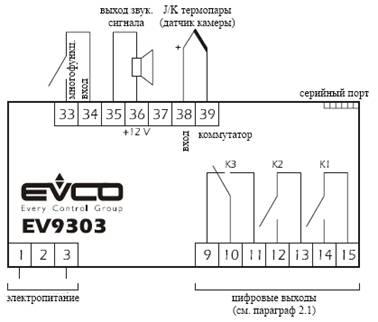

1.3 Диаграмма электроподключения.
· В соответствии с диаграммой электроподключения серийный порт является серийным портом для соединения с системой мониторинга (через последовательный интерфейс TTL с протоколом соединения MODBUS) или с ключом программирования; порт не должен использоваться одновременно для разных целей.
Дополнительная информация по электроподключению:
· при работе с приборами не использовать электрические или пневматические отвертки;
· при перемещении прибора из холодной среды в теплую внутри него может образоваться конденсат, прибор можно включать примерно после часа нахождения в теплой среде;
· проверьте рабочее напряжение, частоту питающей сети и электрическую мощность прибора; они должны соответствовать местному электропитанию;
· отключите электропитание перед проведением техобслуживания любого типа;
· обеспечьте термопару защитой, предотвращающей контакт с металлическими частями, или используйте изолированную термопару;
· не используйте прибор как защитное устройство;
· для ремонта и информации о приборе, пожалуйста, свяжитесь с отделом продаж EVCO.
2 Предварительная информация
2.1 Предварительная информация.
Вы можете выбрать варианты функционирования, управляемые цифровыми выходами (т. е. реле К1, К2 и К3) из четырех комбинаций (коды прибора 1, 2, 3 и 4); пятый вариант (код прибора 0) позволяет выбрать функциональность, связанную с каждым из выходов отдельно.
КОД ПРИБОРА. | ФУНКЦИЯ РЕЛЕ К1. | ФУНКЦИЯ РЕЛЕ К2. | ФУНКЦИЯ РЕЛЕ К3. |
0 | Задаваемая (по умолчанию – регулирование температуры) | Задаваемая (по умолчанию – отдушина). | Задаваемая (по умолчанию: инжекция пара). |
1 (по умолчанию) | регулирование температуры | отдушина | сигнал тревоги |
2 | регулирование температуры | освещение камеры | таймер приготовления |
3 | регулирование температуры | освещение камеры | нагнетание пара |
4 | регулирование температуры | отдушина | акустика
|
Чтобы задать код прибора, см. параграф 4.1; чтобы задать функциональность, связанную с каждым из выходов отдельно, см. параграф 4.2.
2.2 Управление функциональностями.
Регулирование температуры.
Работа выхода, в основном, зависит от температуры камеры, рабочей контрольной точки и параметра r0.
Отдушина.
Выход будет активирован при выполнении следующих условий:
· перед завершением отсчета времени таймером приготовления (время приготовления устанавливается параметром с5) на время, установленное параметром с6.
· в режиме ручной работы, на промежуток времени, установленный параметром с7.
Нагнетание пара.
Работа выхода, в основном, зависит от параметра t0.
Выход может быть активирован с помощью многофункционального входа при работе с удаленного доступа.
Сигнал тревоги.
Выход активируется во время действия сигнала температурной тревоги.
Освещение камеры.
Выход активируется в режиме ручного управления.
Таймер приготовления.
Выход активируется во время отсчета времени приготовления.
Акустика.
Выход активируется при выполнении следующих условий:
· перед завершением отсчета времени приготовления (устанавливается параметром с9) на промежуток времени, устанавливаемый параметром с4.
· во время действия сигнала тревоги или при неисправности, при условии непрерывного действия.
Несмотря на то, что прибор способен управлять 8 функциональностями, описанными в данном параграфе, прибор имеет 3 доступных цифровых выхода. Убедитесь, что прибор настроен на управление необходимыми функциональностями (см. параграф 2.1).
3 Пользовательский интерфейс
3.1 Предварительная информация.
Прибор может находиться в следующих функциональных состояниях:
· состояние “Включен” (прибор подключен к электропитанию и включен: регуляторы могут быть подключены).
· состояние “Ожидание” (прибор подключен к электропитанию, но выключен с помощью программного обеспечения: регуляторы выключены).
· состояние “Выключен” (прибор не подключен к электропитанию).
В дальнейшем термин “включение” будет означать переход из состояния ожидания во включенное состояние. Термин “выключение” будет означать переход из включенного состояния в состояние ожидания.
При подключении электропитания прибор перейдет в то состояние, в котором он находился при отключении электропитания.
3.2 Включение/выключение прибора.
Для перехода из состояния ожидания во включенное состояние (и наоборот):
· убедитесь, что никакая процедура не выполняется;
· нажмите кнопку
, удерживая в течение 1 сек.
3.3 Дисплей.
Если прибор находится во включенном состоянии:
· верхняя часть дисплея покажет величину, установленную параметром Р5:
- если Р5=0, дисплей отобразит температуру камеры;
- если Р5=1, дисплей отобразит рабочую контрольную точку;
· нижняя часть дисплея покажет величину, установленную параметром Р6:
- если Р6=0, дисплей отобразит температуру камеры;
- если Р6=1, дисплей отобразит рабочую контрольную точку (в этом случае индикатор ‘set’ будет включен);
- если Р6=2, дисплей отобразит установленное время приготовления или отсчет времени, если таймер активирован (в этом случае индикатор ‘timer’ будет включен); значение времени приготовления отображается в формате часы:минуты.
Также см. параграфы 3.4 и 3.6.
Если прибор находится в состоянии ожидания:
· верхняя часть дисплея будет выключена;
· нижняя часть дисплея будет выключена;
· индикатор
будет включен.
3.4 Просмотр показаний, отображаемых в верхней части дисплея, при включенном состоянии прибора.
· убедитесь, что никакая процедура не выполняется;
· одновременно нажмите кнопки
и
: верхняя часть дисплея покажет один из символов, указанных в приведённой ниже таблице, в течение 2 сек.
СИМВОЛ. | ЗНАЧЕНИЕ. |
Pb | Температура камеры. |
SP | Рабочая контрольная точка. |
3.5 Временный просмотр величины, отображаемой верхней частью дисплея, при включенном состоянии прибора.
· убедитесь, что никакая процедура не выполняется;
· одновременно нажимайте кнопки и , удерживая в течение 1 сек., до тех пор, пока верхняя часть дисплея не покажет необходимый символ из таблицы, приведённой в параграфе 3.4, в течение 2 сек., после этого дисплей покажет значение соответствующей величины.
В случае сбоя в электропитании дисплей восстановит показания величины, заданной параметром Р5.
3.6 Просмотр показаний, отображаемых в нижней части дисплея, при включенном состоянии прибора.
· убедитесь, что никакая процедура не выполняется;
· одновременно нажмите кнопки
и : нижняя часть дисплея покажет один из символов, указанных в нижеследующей таблице, в течение 2 сек.
СИМВОЛ. | ЗНАЧЕНИЕ. |
Pb | Температура камеры. |
SP | Рабочая контрольная точка. |
tine | Значение времени приготовления или отсчет времени приготовления, если таймер активирован. |
3.7 Временный просмотр величины, отображаемой нижней частью дисплея, при включенном состоянии прибора.
· убедитесь, что никакая процедура не выполняется;
· одновременно нажимайте кнопки и , удерживая в течение 1 сек., до тех пор, пока нижняя часть дисплея не покажет необходимый символ из таблицы, приведённой в параграфе 3.6, в течение 2 сек., после этого дисплей покажет значение соответствующей величины.
В случае сбоя в электропитании дисплей восстановит показания величины, заданной параметром Р6.
3.8 Включение / Выключение освещения камеры.
· убедитесь, что никакая процедура не выполняется;
· нажмите кнопку
.
Если освещение камеры не управляется ни одним из цифровых выходов, то нажатие кнопки приведет к отображению кода “no” в течение 1 сек. в нижней части дисплея.
3.9 Отключение звукового сигнала.
· убедитесь, что никакая процедура не выполняется;
· нажмите любую кнопку (первое кратковременное нажатие кнопки не вызовет ее запрограммированное действие).
Нажатие кнопки также приведет к деактивации выхода звукового сигнала и акустического выхода.
При использовании многофункционального входа вы можете деактивировать звуковой сигнал, выход звукового сигнала и акустический выход в режиме удаленного доступа.
4 Настройки
4.1 Задание кода прибора.
Чтобы получить доступ к процедуре:
· убедитесь, что прибор находится в режиме ожидания и никакая процедура не выполняется;
· нажмите одновременно кнопки и , удерживая в течение 4сек.: верхняя часть дисплея покажет “PA”;
· нажмите кнопку
: нижняя часть дисплея отобразит соответствующее значение;
· выбором кнопок или в течение 15 сек. установите “743”;
· нажмите кнопку ;
· нажмите одновременно кнопки и , удерживая в течение 4сек.: верхняя часть дисплея отобразит “CFG”;
Чтобы изменить код прибора:
· нажмите кнопку : нижняя часть дисплея покажет соответствующее значение;
· выбором кнопок или в течение 15 сек. измените код прибора;
· нажмите кнопку
;
Чтобы завершить процедуру:
· нажмите одновременно кнопки
и , удерживая в течение 4сек.
Изменение кода прибора не приведет к восстановлению значений параметров конфигурации, заданных по умолчанию.
4.2 Задание функциональности, управляемой каждым из цифровых выходов отдельно (только если код прибора имеет значение 0).
Чтобы получить доступ к процедуре:
· убедитесь, что прибор находится в режиме ожидания и никакая процедура не выполняется;
· нажмите одновременно кнопки и , удерживая в течение 4сек.: верхняя часть дисплея покажет “PA”;
· нажмите кнопку : нижняя часть дисплея покажет соответствующее значение;
· выбором кнопок или в течение 15 сек. установите “743”;
· нажмите кнопку ;
· нажмите одновременно кнопки и , удерживая в течение 4сек.: верхняя часть дисплея покажет “CFG”;
· нажимайте кнопки или , чтобы выбрать символы “do1”,“do2”,“do3”;
Символы имеют следующие значения:
СИМВОЛ. | ЗНАЧЕНИЕ. |
do1 | Функциональность, управляемая первым цифровым выходом (реле К1). |
do2 | Функциональность, управляемая вторым цифровым выходом (реле К2). |
do3 | Функциональность, управляемая третьим цифровым выходом (реле К3). |
Чтобы изменить функциональность, управляемую выходом:
· нажмите кнопку : нижняя часть дисплея покажет соответствующее значение;
Символы имеют следующее значения:
СИМВОЛ. | ЗНАЧЕНИЕ. |
0 | Не используется. |
1 | Регулирование температуры |
2 | Отдушина. |
3 | Нагнетание пара. |
4 | Сигнал тревоги. |
5 | Освещение камеры. |
6 | Время приготовления. |
7 | Акустика. |
· при помощи кнопки или в течение 15 сек. выберите нужное значение;
· нажмите кнопку ;
Чтобы завершить процедуру:
· нажмите одновременно кнопки и , удерживая в течение 4сек.
Если код прибора имеет значение, отличное от 0, то Вы сможете только просмотреть функциональность, управляемую цифровым выходом; внесение изменений недоступно.
4.3 Задание рабочей контрольной точки.
· убедитесь, что прибор находится во включенном состоянии и никакая процедура не выполняется;
· нажмите кнопку : нижняя часть дисплея покажет “SP”, верхняя часть дисплея покажет соответствующее значение и индикатор
начнет мигать.
· при помощи кнопки или в течение 15 сек. задайте нужное значение; также см. параметры r1 и r2;
· нажмите кнопку : индикатор погаснет, после чего прибор завершит процедуру.
Для преждевременного завершения процедуры:
· не производите действий в течение 15 сек. (любые изменения будут сохранены).
Вы также можете задать рабочую контрольную точку, используя параметр SP.
4.6 Задание параметров конфигурации.
Чтобы получить доступ к процедуре:
· убедитесь, что прибор находится в режиме ожидания и никакая процедура не выполняется;
· нажмите одновременно кнопки и , удерживая в течение 4сек.: верхняя часть дисплея покажет “PA”;
· нажмите кнопку : нижняя часть дисплея покажет соответствующее значение;
· выбором кнопок или в течение 15 сек. установите “-19”;
· нажмите кнопку или не производите действий в течение 15 сек.;
· нажмите одновременно кнопки и , удерживая в течение 4сек.: верхняя часть дисплея покажет “SP”.
Для выбора параметра:
· нажимайте кнопку или .
Для изменения параметра:
· нажмите кнопку : нижняя часть дисплея покажет соответствующее значение;
· выбором кнопок или в течение 15 сек. установите необходимое значение параметра;
· нажмите кнопку или не производите операций в течение 15 сек.
Для завершения процедуры:
· нажмите одновременно кнопки и , удерживая в течение 4сек., или не производите операций в течение 60 сек. (любые изменения будут сохранены).
Выключите и включите электропитание прибора после изменения параметров.
4.5 Восстановление стандартных значений параметров конфигурации.
· убедитесь, что прибор находится в режиме ожидания и никакая процедура не выполняется;
· нажмите одновременно кнопки и , удерживая в течение 4сек.: верхняя часть дисплея покажет “PA”;
|
