Сосуды и аппараты стальные сварные (стр. 10 )

П - с плавающей головкой;

У - с U-образными трубами.

(Измененная редакция, Изм. N 2).

10.1.2. Толщины стенок кожуха длиной до 6 м, распределительной камеры, обечайки и днища крышки должны быть не меньше значений, указанных в табл.25.

Таблица 25

Минимальные толщины стенок обечаек и днищ

Тип аппарата	Материал	Толщины стенок при диаметре аппарата, мм
		до		800	1000	1200	1400 и более
Н и К	Сталь углеродистая и низколегированная	5	6	6	6	6	6
	Сталь высоколегированная хромоникелевая	3	4	4	6	6	6
	Сталь углеродистая и низколегированная	5	6	8	10	12	14
П и У	Сталь высоколегированная хромоникелевая	3	4	6	8	10	12

10.1.3. Толщины перегородок в распределительных камерах и крышках должны быть не меньше значений, указанных в табл. 26.

Таблица 26

Минимальные толщины перегородок

в распределительных камерах и крышках

Диаметр аппарата, мм	Толщина перегородок, мм
325, 400, 426	5
,	8
800, 1000	10
1200 и более	12

В продольной перегородке распределительной камеры и крышки аппарата многоходового по трубному пространству следует выполнять дренажное отверстие диаметром не менее 6 мм.

10.1.4. Толщина продольной перегородки трубного пучка должна быть не менее 5 мм. Толщины поперечных перегородок трубного пучка должны быть не меньше значений, указанных в табл. 27.

Таблица 27

Минимальные толщины поперечных перегородок трубного пучка

Диаметр аппарата, мм	Толщина перегородок при расстоянии между перегородками, мм
	до 300	301-450	451-600	601-850	851 и более
До 325	3	5	6	8	10
От 426 до 600	5	6	8	8	10
800, 1000	6	8	8	10 (8)	12 (10)
1200 и более	6	8	10 (8)	10 (8)	12 (10)

Примечание. Значения в скобках допускаются для аппаратов типов Н и К.

10.1.5. Диаметры поперечных перегородок трубного пучка должны соответствовать значениям, приведенным в табл.28.

Таблица 28

Диаметры поперечных перегородок трубного пучка

Диаметры поперечных перегородок, мм
при наружном диаметре аппарата, мм	при внутреннем диаметре аппарата, мм
до 325		400	500	600	800	1000	1200	1400
D-2S-3*	397	497	597	796	995	1195	1395

_____________________

*S - толщина стенки аппарата, мм; D - наружный диаметр аппарата, мм.

10.1.6. При отсутствии указаний в нормативно-технической документации расстояние между поперечными перегородками трубного пучка следует устанавливать в соответствии с результатами теплотехнического, гидравлического и прочностного расчетов с учетом следующих требований:

минимальное расстояние должно составлять 0,2 внутреннего диаметра кожуха, но не менее 50 мм;

максимальное расстояние для испарителей с паровым пространством независимо от их диаметра должно составлять 1200 мм, для остальных аппаратов должно соответствовать значениям, указанным в табл. 29.

Таблица 29

Максимальное расстояние между перегородками

	Материал труб
Наружный диаметр труб, мм	сталь	латунь, алюминиевый сплав
	расстояние между перегородками, мм
	в теплооб- менниках и испарителях	в холодиль- никах и конденсаторах	в теплообмен- никах и испарителях	в конденса- торах и холодильниках
16, 20	700	1000		900
25	800	1200	700	1000
38	1000	1300	800	1200

10.1.7. Диаметры стяжек и их количество (при отсутствии противобайпасных полос) должны соответствовать значениям и количеству, указанным в табл. 30.

Таблица 30

Диаметры и количество стяжек

Диаметр аппарата, мм	Диаметр стяжек, мм	Минимальное количество стяжек, шт.
До 325	12	4
От 426 до	12	6
От 800 до 1000	16 (12)	8 (6)
От 1200 и более	16	10

Примечания. 1. Значения в скобках допускаются для аппаратов типов Н и К.

2. Для аппаратов типа П допускаются стяжки диаметром 12 мм в количестве 8 шт.

10.1.8. Противобайпасные устройства могут изготавливаться в виде полос, ложных труб и др.

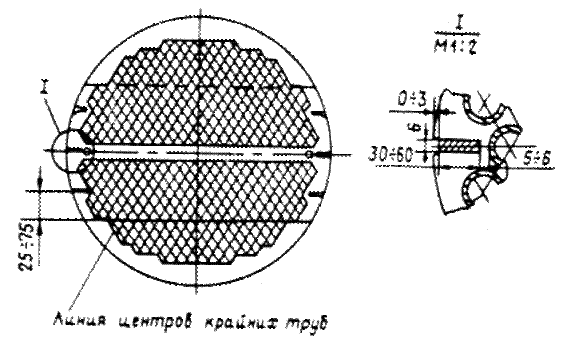

Рекомендуемые размеры и расположение противобайпасных устройств приведены на рис. 25.

Рис. 25. Противобайпасные устройства

Количество противобайпасных устройств рекомендуется принимать согласно табл. 31.

10.1.9. Проходное сечение в штуцерах распределительных камер не должно превышать проходное сечение по трубам одного хода.

10.1.10. В межтрубном пространстве аппарата под штуцером ввода продукта должен устанавливаться отбойник, если нет других указаний в технической документации.

Таблица 31

Рекомендуемое количество противобайпасных устройств

Диаметр аппарата, мм	Количество противобайпасных устройств
До 325	От 2 до 4
От до 800	От 4 до 6
От 1000 и более	От 6 до 8

10.1.11. Фланцы корпусов распределительных камер, крышек на = 1 МПа (10 кгс/см) и более, а также фланцы аппаратов, одна или две полости которых работают при температуре 300 °С и более, должны быть выполнены приварными встык.
