Поддомкрачивание и буксировка

Поддомкрачивание

Входящий в стандартную комплектацию автомобиля домкрат предназначен только для выполнения процедур смены колес. При проведении любых других ремонтных или профилактических работ автомобиль следует поднимать при помощи гидравлического (или тележечного) домкрата и обязательно устанавливать на специальные подпорки, заведенные под несущие точки днища (штатные домкратные точки).

Если необходимость в снятии колес отсутствует, автомобиль может быть загнан на смотровую яму или эстакаду.

Ни в коем случае не заводите домкрат под пороги автомобиля, поддон картера, панели пола или непосредственно под компоненты рулевого привода или подвески! Не производите никакие ремонтные работы под автомобилем, закрепленным в поднятом положении при помощи одного лишь домкрата! Обязательно используйте надежные подпорки!

Схема расположения точек поддомкрачивания автомобиля

Subaru Forester" width="400" height="282"/>

Для поддомкрачивания следует запарковать автомобиль на ровной горизонтальной поверхности, по возможности с твердым покрытием.

Противооткатные башмаки следует устанавливать под колесо, расположенное по диагонали от вышедшего из строя

При наличии малейшего уклона необходимо позаботиться о мерах предосторожности против отката: подоприте расположенное по диагонали от подлежащего снятию колесо противооткатными башмаками, твердо взведите стояночный тормоз, включите заднюю передачу (РКПП), либо переведите рычаг селектора в положение “Р” (АТ). Старайтесь не отходить далеко от поддомкраченного автомобиля, особенно если поблизости находятся дети.

При выполнении смены колес, прежде чем поддомкрачивать автомобиль, снимите декоративный колпак и баллонным ключом ослабьте гайки крепления подлежащего замене колеса. Приготовьте запаску.

На некоторых моделях колпак крепится на диске колесными гайками, которые на данном этапе следует лишь ослабить!

Местоположение домкрата и запасного колеса

Порядок извлечения домкрата

Запасное колесо крепится под днищем кузова автомобиля, либо в специальной нише в багажном отделении, домкрат с ручкой фиксируется в левой части багажного отделения/кузова, там же обычно хранится и баллонный ключ. Для извлечения запасного колеса следует вывернуть специальный крепежный винт.

Перед установкой сменного колеса следует очистить от грязи ступицу и внутреннюю поверхность колесного диска

Для извлечения домкрата приподнимите проушину крепления багажа слева сзади и потяните за планку, чтобы открыть крышку, затем, вращая против часовой стрелки, отпустите винт домкрата.

Заведите домкрат под автомобиль. Позаботьтесь о надежности ввода головки домкрата в зацепление. Вращая рукоятку домкрата, поднимите автомобиль настолько, чтобы подлежащее замене колесо оторвалось от земли. Скинув крепежные гайки, снимите колесо и установите на его место запасное, предварительно очистив от грязи ступицу и внутреннюю поверхность колесного диска.

Окончательное затягивание гаек крепления колеса с требуемым усилием должно производиться в диагональном порядке

Наверните колесные гайки, затем опустите автомобиль на землю, уберите домкрат и дотяните гайки крепления колеса в диагональном порядке с требуемым усилием (78 ÷ 88 Нм).

Проследите за надежностью фиксации снятого колеса в багажном отделении автомобиля

Установите на место колпак. Сложите и уберите инструмент. Не забудьте убрать противооткатные башмаки. Проследите за надежностью фиксации снятого с автомобиля колеса.

При поддомкрачивании автомобиля с целью фиксации его в поднятом положении при выполнении более серьезных, чем замена колеса, ремонтных работ головку гидравлического домкрата следует заводить под передний подрамник или картер дифференциала задней оси. С целью распределения нагрузки между головкой домкрата и поверхностью домкратной точки имеет смысл проложить деревянный блок. Подпорки заводятся под штатные передние и задние боковые домкратные точки.

Буксировка

Строго говоря, аварийное транспортное средство следует буксировать с полным отрывом колес от земли на платформе эвакуатора.

Буксировка полноприводных (4WD) моделей (с АТ или РКПП) с отрывом от земли лишь передних или задних колес может привести к тому, что автомобиль вследствие вращения межосевого дифференциала будет совершать непроизвольный разворот, кроме того при такой буксировке в значительной мере повышается нагрузка на дифференциал, что чревато преждевременным износом внутренних компонентов последнего. Следует избегать буксировки полноприводных моделей с отрывом от земли лишь передних (или задних) колес.

Если избежать такого способа буксировки невозможно, следует отсоединить соответствующий карданный вал(ы) от сборки дифференциала соответствующего.

Если автомобиль буксируется с отрывом от земли задних колес, передние должны быть заблокированы в прямолинейном положении при помощи специального приспособления, ключ зажигания следует повернуть в положение OFF во избежание повреждения замка блокировки руля.

Как уже говорилось выше, лучше всего осуществлять транспортировку вышедшего из строя 4WD-автомобиля с полным отрывом колес от земли. Наилучшим способом транспортировки отказавшего полноприводного автомобиля является перевозка его на платформе эвакуатора

При установке автомобиля на платформу эвакуатора следует включить первую передачу (модели с РКПП)/либо перевести рычаг селектора в положение “Р” (модели с АТ), взвести стояночный тормоз и надежно закрепить страховочные цепи. Следите, чтобы цепи не были натянуты слишком сильно, так как это приведет к чрезмерному сжатию элементов подвески и чревато разрушением последних при тряске во время движения.

Перевозка автомобиля с вышедшей из строя трансмиссией должна производиться только с полным отрывом колес от земли на платформе эвакуатора!

Допускается также производить буксировку аварийного транспортного средства без отрыва от земли всех четырех колес.

Используйте при буксировке только специально предназначенный для этой цели буксирный строп, который можно недорого приобрести практически в любом магазине автомобильных аксессуаров.

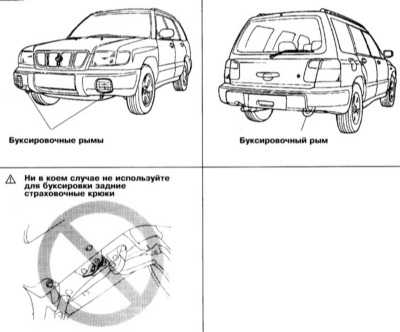

Схема расположения буксировочных рымов и страховочных крюков

Строп должен цепляться только за специально предназначенные для этой цели рымы, которые ни в коем случае не следует путать со страховочными крюками, расположенными под автомобилем вблизи глушителя.

Не забывайте поворачивать ключ в замке зажигания буксируемого автомобиля в положение ON, так как в противном случае неминуемо произойдет блокировка рулевой колонки. Кроме того, при включенном зажигании активируются также указатели поворотов и стоп-сигналы.

Помните, что при выключенном двигателе эффективность торможения автомобиля заметно снижается вследствие того, что перестает функционировать вакуумный усилитель тормозов. При этом следует выжимать педаль ножного тормоза с несколько большим, чем обычно усилием. На моделях, оборудованных гидроусилителем руля, при выполнении маневрирования большее усилие придется прикладывать также к рулевому колесу.

Водитель буксируемого транспортного средства должен стараться постоянно удерживать буксирный строп в натянутом положении во избежание рывков и наездов на него колесами.

Перед началом движения водителям обоих транспортных средств (буксирующего и буксируемого) следует согласовать между собой маршрут следования.

Движение должно осуществляться только с умеренными скоростями, по кратчайшему маршруту и соблюдением ПДД. Избегайте резких торможений, ускорений и маневрирования.

Запуск двигателя от вспомогательного источника питания

Использование вспомогательного источника питания поможет произвести запуск двигателя в экстремальной ситуации, однако затем следует выяснить и устранить причину подсадки батареи, наиболее типичными являются:

 a) Проведение неоднократных безуспешных попыток запуска двигателя, либо оставление осветительных приборов включенными на длительное время при заглушенном двигателе;
 b) Нарушение исправности функционирования системы заряда (ослаб или оборван приводной ремень генератора, повреждена соединительная электропроводка, либо неисправен собственно генератор).
 c) Неисправность собственно аккумуляторной батареи (упал уровень электролита, либо вышел срок службы аккумулятора).

При выполнении запуска двигателя от внешнего источника питания следует уделить внимание соблюдению некоторых особых мер предосторожности:

 a) Перед тем как подсоединять вспомогательную батарею, удостоверьтесь, что зажигание выключено;
 b) Проследите, чтобы все потребители электроэнергии (осветительные и нагревательные приборы, стеклоочистители и т. п.) также были выключены;
 c) Наденьте защитные перчатки и очки;
 d) Удостоверьтесь, что вспомогательная батарея по своему выходному напряжению соответствует установленной на Вашем автомобиле;
 e) Если в качестве вспомогательного источника питания используется батарея, установленная на другом транспортном средстве, проследите, чтобы автомобили НИ В КОЕМ СЛУЧАЕ не соприкасались друг с другом;
 f) Удостоверьтесь, что трансмиссия включена на нейтральную передачу (РКПП), либо переведена в положение “Р” (АТ);
 g) С подлежащей обслуживанию батареи снимите вентиляционные крышки и прикройте отверстия ветошью.

Подсоединение проводов должно производиться в соответствии с приведенной на иллюстрации нумерацией (обратите внимание, что отрицательный провод от вспомогательного источника питания подсоединяется не к клемме севшей батареи, а массе автомобиля). Подсоедините конец красного провода из специального комплекта к положительной клемме севшей батареи. Второй конец красного провода подсоедините к положительной клемме вспомогательной батареи.

Один конец черного провода из комплекта подсоедините к отрицательной клемме вспомогательной батареи. Второй конец черного провода подсоедините к надежно заземленной точке на блоке запускаемого двигателя (болт или кронштейн), по возможности подальше от батареи.

Удостоверьтесь, что соединительные провода не соприкасаются с движущимися компонентами в двигательных отсеках обоих автомобилей (крыльчатка вентилятора, приводные ремни и т. п.).

Выполните стандартную процедуру запуска двигателя. Оставьте двигатель работающим на холостых оборотах. Включите фары, обогреватель заднего стекла и вентилятор отопителя, затем отсоедините провода, действуя в порядке, обратном порядку их подсоединения (см. выше). По завершении процедуры выключите лишние потребители электроэнергии. Замечание: Включение вспомогательных потребителей электроэнергии производится с целью предотвращения скачков напряжения в момент отсоединения электропроводки.

Автомобильные химикалии, очистители, герметики

В последнее время в продажу поступает множество химикалиев, масел и смазок, применяемых в ходе выполнения процедур текущего обслуживания и ремонта автомобиля. Сюда входит широкий спектр продуктов химической и нефтедобывающей промышленности - от чистящих составов и растворителей, до масел, смазок и аэрозолей для защиты резиновых и пластмассовых компонентов автомобиля.

Очистители

Очиститель для карбюраторов и воздушных заслонок представляет собой сильнодействующий растворитель смол, нагара и угольных отложений. Большая часть очистителей для карбюраторов оставляют после себя смазывающую пленку сухого типа, которая не затвердевает и не засмаливается с течением времени. Именно в виду образования такой пленки данные очистители не рекомендуется использовать для промывки электрических компонентов.

Очиститель для тормозных систем применяется для удаления следов смазки и тормозной жидкости с поверхностей компонентов тормозной системы, где абсолютная чистота является первостепенным условием эффективности функционирования. Очиститель не оставляет никаких следов и во многих случаях устраняет визг тормозных механизмов, вызываемый загрязнением их компонентов.

Очиститель для электрических компонентов способствует устранению окисных пленок, следов коррозии и нагара с контактных поверхностей без нарушения электропроводности. Также может использоваться для чистки свечей зажигания, жиклеров карбюратора, регуляторов напряжения и прочих узлов, где желательной является полная очистка от масла и жира.

Влагопоглотители служат для удаления воды и влаги с поверхностей таких электрических компонентов как генератор, регулятор напряжения, монтажный блок предохранителей, электрические разъемы и т. п. Влагопоглотители обычно не проводят электрический ток, химически не агрессивны и неогнеопасны.

Обезжириватели представляют собой супер-сильнодействующие растворители и служат для удаления следов смазки с наружных поверхностей двигателя и компонентов шасси. Выпускаются в виде аэрозолей или наносятся кистью или щеткой и, в зависимости от типа, смываются либо водой, либо растворителем.

Герметики

Герметик RTV является наиболее широко применяемым прокладочным герметиком. Изготавливается на основе кремния, застывает на воздухе, обеспечивает герметизацию и хорошую адгезию, является водостойким, заполняет дефекты сопрягаемых поверхностей, остается эластичным, не сжимается и не садится, относительно легко снимается и применяется в дополнение практически ко всем прокладкам на узлах, где температуры не превышают средних значений.

Анаэробный герметик в отличие от герметика RTV может применяться не только в дополнение к прокладкам, но и для формирования таковых. Остается эластичным, устойчив к воздействию растворителей и хорошо заполняет неровности сопрягаемых поверхностей. Основное отличие от герметика RTV заключается в условиях застывания. Если герметик RTV начинает застывать при контакте с воздухом, то анаэробный герметик, напротив, встает только в отсутствии такого контакта. Последнее означает, что застывание герметика происходит только после сборки компонентов и плотного прижимания их друг к другу.

Герметик для труб и резьбовых соединений применяется для уплотнения штуцерных соединений гидравлических, пневматических и вакуумных линий. Обычно изготавливается на основе тефлонового компаунда и поставляется в виде аэрозолей, наносимых наподобие краски жидкостей, либо в виде ленты (ФУМ).

Химикалии

Антиприхватывающий компаунд служит для предупреждения “прикипания”, коррозии, заклинивания и холодной сварки крепежа. Высокотемпературные антиприхватывающие герметики обычно изготавливаются на основе медьсодержащих или графитовых смазок и используются в крепеже системы выпуска и выпускного коллектора.

Анаэробные прихватывающие компаунды служат для предотвращения самопроизвольного отдавания крепежа под воздействием вибраций и застывают только после установки в отсутствии контакта с воздухом. Прихватывающие компаунды средней мощности применяются для фиксации мелкого крепежа (гаек, болтов, винтов), подлежащего регулярному отдаванию в дальнейшем. Высокомощные компаунды обычно используются для блокировки крупного крепежа, необходимость в отдавании которого возникает крайне редко.

Присадки к маслу служат для корректировки химических свойств масла без изменения его вязкости с целью снижения внутреннего трения в двигателе. Следует заметить, что большинство фирм-изготовителей, выпускающих моторные масла, предупреждают против использования каких-либо присадок к ним.

Присадки к топливу выполняют сразу несколько функций, в зависимости от своего химического состава. Обычно содержат растворители, способствующие выводу шлама и снятию нагара с внутренних поверхностей карбюратора и компонентов системы впрыска топлива и впускного тракта. Кроме того, применение такого рода присадок способствует удалению угольных отложений, формирующихся на стенках камер сгорания. В состав некоторых присадок входят вещества, служащие для смазывания компонентов верхней части головки цилиндров (клапанного механизма, поршневых колец), другие способствуют удалению конденсата со стенок топливного бака.

Прочие

Тормозная жидкость представляет собой специально разработанный состав, способный противостоять воздействию высоких температур и давлений, возникающих в гидравлическом тракте тормозной системы. Не следует допускать контакта тормозной жидкости с окрашенными поверхностями автомобиля и открытыми участками тела. Держите тормозную жидкость в герметично закрываемой таре во избежание попадания в нее влаги (жидкость очень гигроскопична) и грязи.

Клей для крепления уплотнительных полос кузовных проемов, как ясно из его названия, служит для крепления уплотнительных полос проемов дверей, окон и крышек багажных отделений. Может применяться для фиксации элементов внутренней отделки.

Антикоррозионное покрытие для днища автомобиля представляет собой гудронообразный состав, приготавливаемый на нефтяной основе и служит для защиты металлических поверхностей от воздействия агрессивных факторов окружающей среды. Кроме того, выполняет функцию звукоизоляции салона.

Воски и полироли применяются для защиты лакокрасочного покрытия от воздействий окружающей среды. Различного типа краски могут требовать использования различного типа восков и полиролей. В состав некоторых полиролей входят абразивные или химические присадки, служащие для удаления наружного слоя окислов (потускнение) с окрашенных поверхностей старых автомобилей. В последнее время на рынке широко представлены различного рода не содержащие воск полироли, в состав которых входит множество химических добавок, таких как полимеры или вещества на кремниевой основе. Такие полироли обычно легче наносятся и держатся дольше обычных (восковых).

Диагностика неисправностей узлов и систем автомобиля

Владельцы автомобилей, выполняющие процедуры текущего обслуживания транспортного средства согласно приведенного в Главе Текущее обслуживание настоящего Руководства графика крайне редко вынуждены будут обращаться к материалам данного Раздела. Надежность узлов и компонентов, устанавливаемых на современные автомобили настолько высока, что при своевременном выполнении замены изношенных и вышедших из строя в результате старения материалов деталей вероятность внезапного их отказа крайне мала. Отказы редко происходят спонтанно и обычно являются следствием порой продолжительного развития дефекта. В частности, выходу из строя механических компонентов практически всегда предшествует возникновение и эволюция характерных симптомов, проявляющихся порой за много тысяч километров пробега до отказа. Те же компоненты, которые могут выйти из строя неожиданно, обычно не являются жизненно важными для функционирования основных узлов и систем автомобиля, либо легко заменяются в дорожных условиях.

Основополагающим шагом при выявлении причин любого отказа является выбор точки начала поисков. Часто причина оказывается лежащей на поверхности, однако в некоторых случаях приходится потрудиться, проводя небольшое расследование. Автолюбитель, произведший полдюжины случайных проверок, замен и исправлений вполне имеет шанс обнаружить причину отказа (или его симптом), однако такой подход никак нельзя назвать разумным, ввиду его трудоемкости и бесцельности затрат времени и средств. Гораздо более эффективным оказывается спокойный логический подход к поиску вышедшего из строя узла или компонента. Обязательно следует принять во внимание все предшествовавшие поломке, иногда незначительные, симптомы и настораживающие сигналы, такие как потеря развиваемой двигателем мощности, изменение показаний измерителей, возникновение необычных звуков и запахов, и т. п. Не забывайте, что выход из строя таких компонентов, как предохранители или свечи зажигания могут являться лишь симптомом более глубоко скрытого нарушения.

Ниже в данном подразделе приведена достаточно простая схема диагностики наиболее часто встречающихся отказов. Причины нарушений и их симптомы сгруппированы по признаку отношения к функционированию какого-либо конкретного агрегата или системы: “Двигатель”, “Система охлаждения” и т. д.

Вне зависимости от природы отказа в основу расследования его причины всегда кладутся одинаковые базовые принципы:

Удостоверьтесь в правильности определения симптомов отказа. Сказанное означает уверенность в определении границ района поисков, что особенно важно при помощи в диагностике отказа другому автолюбителю, который не может адекватно изложить симптомы имеющего место нарушения.

Старайтесь не проглядеть очевидные нарушения. Например, если двигатель не запускается, не стесняйтесь проверить наличие топлива в бензобаке (при этом не следует принимать на веру утверждения владельца неисправного автомобиля). В случае отказа электрооборудования в первую очередь следует проверить состояние и надежность крепления клеммных соединений электропроводки, лишь после этого имеет смысл доставать диагностические приборы.

Старайтесь устранить причину отказа, а не его симптом. Замена разряженной батареи новой поможет произвести запуск двигателя, однако имеющая место причина разрядки старой батареи останется неустраненной, что приведет к быстрому выходу из строя и новой. Также замена забросанных маслом свечей зажигания позволит восстановить на некоторое время исправность функционирования двигателя, однако отказ непременно вскоре повторится (если причина лежала не просто в применении свечей не того типа).

Не принимайте на веру никакие утверждения. Помните, что “новый” компонент также может оказаться неисправным, в особенности если он долгое время пролежал в багажнике - не следует исключать компонент из списка проверяемых лишь по той причине, что он является новым или недавно установлен. В случае пренебрежения выполнением данной рекомендации не следует удивляться, когда выявленная, наконец, причина отказа окажется лежавшей на поверхности с самого начала.

Диагностика отказов и причин снижения эффективности отдачи двигателя

Двигатель не проворачивается при попытке его запуска

Окислены полюсные клеммы батареи, либо ослабло крепление на них наконечников проводов. Разряжена или неисправна батарея. АТ не переведена в положение “Р” или “N”. Оборвана, или иным образом повреждена электропроводка цепи системы запуска, либо ослабло крепление клемм контактных соединений. Приводная шестерня стартера заклинена в зубчатом венце маховика. Вышло из строя тяговое реле стартера. Неисправен электромотор стартера. Неисправен выключатель зажигания. Обломаны или изношены зубцы приводной шестерни стартера или зубчатого венца маховика. Двигатель заклинен, - попытайтесь провернуть его вручную за болт шкива коленчатого вала.

Двигатель проворачивается, но не запускается

Пуст топливный бак. Разряжена батарея (двигатель проворачивается слишком медленно). Окислены полюсные клеммы батареи, либо ослабло крепление на них наконечников проводов. Нарушена проходимость топливных линий, неисправен бензонасос, либо заблокированы вентиляционные патрубки топливного бака. Нарушена исправность функционирования инжектора холодного запуска или термочувствительного датчика-выключателя (при соответствующей комплектации автомобиля). Неисправны компоненты распределителя зажигания. Упало, либо неравномерно распределено между цилиндрами двигателя компрессионное давление. Нарушена регулировка зазоров клапанов. В топливо попала вода. Неисправна катушка зажигания. Неисправен инжектор(ы) впрыска. Увлажнены или повреждены компоненты системы зажигания. Изношены или повреждены свечи зажигания, либо нарушена установка межэлектродных зазоров. Оборвана или иным образом повреждена электропроводка цепи системы запуска, либо ослабло крепление клемм контактных соединений. В результате ослабления крепежа распределителя нарушены установки угла опережения зажигания. Оборвана или иным образом повреждена электропроводка цепи системы зажигания, ослабло крепление клемм контактных соединений, либо неисправна катушка зажигания. Установки фаз газораспределения нарушены в результате износа компонентов привода ГРМ. Оборван газораспределительный ремень, либо ослабло усилие его натяжения.

Затруднен запуск холодного двигателя
