Двигал SOHC и DOHC, 2.5 л DOHC, 4-цилиндровые 16-клапанные, оппозитные. На некоторых моделях оборудован турбонаддув.

Распределенная система впрыска с электронным управлением (MРFI).

5-ступенчатая РКПП или 4-ступенчатая АТ.

Передняя подвеска полностью независимая, стоечного типа с телескопическими амортизаторами и винтовыми пружинами, организована посредством поперечной балки, поперечных рычагов и стабилизатора поперечной устойчивости.

Задняя подвеска - независимая, стоечного типа, с телескопическими амортизаторами, организована посредством поперечной балки, одного продольного и двух (переднего и заднего) параллельно установленных поперечных рычагов и стабилизатора поперечной устойчивости.

Рулевой привод организован посредством реечной передачи и двух поперечных рулевых тяг. В стандартную комплектацию входит система гидроусиления руля.

Тормозные механизмы передних колес имеют дисковую конструкцию, задние могут быть как дискового, так и барабанного типа. В стандартную комплектацию всех моделей входит вакуумный усилитель тормозов. Некоторые модели оборудованы системой антиблокировки (ABS).

Идентификационные номера автомобиля

Процесс непрерывного усовершенствования выпускаемой продукции является отличительной чертой любого поточного производства. При этом, за исключением случаев крупных конструктивных изменений сходящих с конвейера моделей, результаты процесса модификации в руководстве по эксплуатации автомобиля не освещаются. Однако заводом-изготовителем оформляются номерные списки выпускаемых запчастей, ввиду чего особое значение при покупке последних приобретает информация, закодированная в идентификационных номерах автомобиля. Делая заказ на требуемую запасную деталь, старайтесь предоставить продавцу как можно более полную информацию о своем автомобиле. Обязательно сообщайте название модели, год выпуска, а также номера кузова и силового агрегата.

Схема размещения идентификационных и информационных ярлыков (на одной из центральных дверных стоек может быть дополнительно закреплена шильда с информацией по давлению накачки шин)

Главный идентификационный номер автомобиля (VIN)

Главный идентификационный номер автомобиля (VIN) выбивается на металлических пластинах (шильдах), одна из которых закреплена на панели приборов под ветровым стеклом с водительской стороны автомобиля, а вторая - на задней переборке двигательного отсека с пассажирской стороны (см. иллюстрацию выше). VIN также заносится в ПТС и регистрационное свидетельство транспортного средства. В номере зашифрована информация о дате и месте производства автомобиля, годе выпуска модели и типе кузова. Ниже приведен пример расшифровки содержащихся в VIN данных:

VIN: ] J F 1 S F 6 1 5 X X G [

Где:
] и [	Метки начала и конца номера
Первые три символа (J F 1)	Тип автомобиля (J F 1: Пассажирский автомобиль)
Следующие пять символов (S F	Автомобильные атрибуты
Где:
Первый символ (S)	Линия (S: Subaru линии S)
Второй символ (F)	Тип кузова (F: Wagon)
Третий символ (6)	Тип двигателя (6: 2.5 л AWD)
Четвертый символ (1)	Модель (1: Базовая; 3: L; 5: S)
Пятый символ (5)	Тип дополнительной системы безопасности (5: SRS с ручными ремнями безопасности и передними подушками безопасности; 6: SRS с ручными ремнями безопасности, передними и боковыми подушками безопасности)
Следующий один символ (Х)	Контрольный символ (0 ÷ 9 и Х)
Оставшаяся часть номер	суть собственно идентификационный номер автомобиля
Где:
Первый символ (Х)	Год выпуска модели (Х: 1999)
Второй символ (G)	Сведения о трансмиссии (G: Full Time AWD 5РКПП; Н: Full Time AWD 4АТ)
Оставшиеся шесть символов	Порядковый номер (с 700001 и далее)

Номер модели

Шильда с номером модели автомобиля крепится в верхней части брызговика левого крыла транспортного средства.

Сертификационный лейбл изготовителя

Сертификационный лейбл завода-изготовителя крепится к передней стойке водительской двери и содержит информацию о месте/времени выпуска автомобиля, номинальную массу брутто транспортного средства (GVWR) и текст сертификационного соглашения.

На американских моделях с задней стороны водительской двери крепится шильда со штрих-кодом, содержащим основные сертификационные данные.

Идентификационный ярлык систем снижения токсичности отработавших газов (VECI)

С нижней стороны капота закреплены ярлыки с информацией по системам снижения токсичности отработавших газов и подробной схемой прокладки вакуумных шлангов.

Идентификационный номер двигателя

Идентификационный (серийный) номер двигателя нанесен на площадку, проточенную в верхнем левом углу задней стенки силового агрегата, на стыке двигателя с куполом трансмиссии. Тип двигателя может быть определен также по цифре, стоящей на шестой позиции в VIN (так, двигал соответствует цифра 6).

Идентификационный номер трансмиссии

Идентификационный номер трансмиссии выбивается на поверхности купола трансмиссии в районе стыка его с двигателем.

Противоугонная маркировка

Перечисленные ниже основные компоненты автомобиля заводской комплектации снабжены специальной противоугонной шильдой (ТР) (альтернативно на некоторых элементах может быть выбит VIN).

Для маркировки запасных частей применяется шильда, либо маркировка “R DOT”.

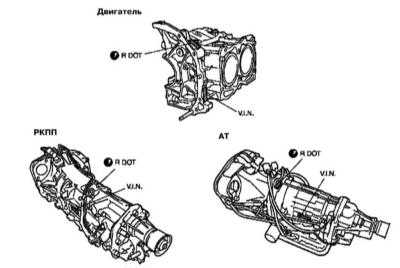

Места нанесения противоугонной маркировки на двигателе и трансмиссии

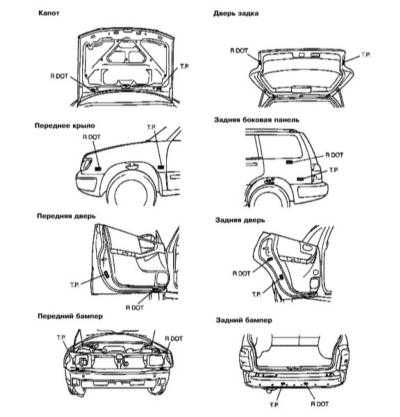

Места крепления противоугонных идентификационных шильд на кузовных элементах

Приобретение запасных частей

Немаловажную роль при ремонтных работах играет использование запасных частей и расходных материалов только высокого качества, специально предназначенных для конкретной модели автомобиля.

В целом, доступные запасные части можно разбить на две большие группы:

Запасные части оригинального производства. Данные запасные части распространяются через официальные представительства компаний-изготовителей автомобилей, всегда имеют оригинальную упаковку и соответствующую маркировку. При этом качество детали гарантируется самими производителями автомобиля. В фирменных сервис-центрах компании-производителя автомобиля можно приобрести любые запчасти, выпускаемые для продаваемых моделей. Если какая либо деталь на момент посещения центра отсутствует, она в короткие сроки может быть доставлена с центрального склада.

Неоригинальные запасные части. Определение «неоригинальные» ничего не говорит о качестве деталей. Это означает лишь, что они продаются не в фирменной упаковке компании-производителя автомобиля и распространяются не через официальные представительства компании. Основной костяк данной группы составляют известные фирмы-производители запасных частей, поставляющие детали на сборочные линии порой сразу нескольких автомобильных заводов. В виду высокой мощности своего производства подобные фирмы обеспечивают также поставку запчастей для продажи на свободном рынке. Такие детали имеют упаковку и маркировку производителя запчасти, ничуть не уступают по качеству оригинальным запасным частям при заметно более низкой стоимости (разница в цене может доходить до 50%). Правда, ассортимент обычно немного скромнее ввиду того, что для свободной продажи обычно стараются выпускать лишь наиболее ходовые, пользующиеся наибольшим спросом детали.

Многие крупные западные торговцы запасными частями используют собственную упаковку, закупая большой ассортимент неоригинальных деталей крупными партиями непосредственно у производителей и продавая их под собственной торговой маркой.

Неоригинальные запчасти, как правило, распространяются через независимые магазины автомобильных аксессуаров, авторемонтные мастерские и станции технического обслуживания.

Особое внимание следует уделить качеству приобретаемых запасных частей. Старайтесь избегать покупки совсем дешевых деталей (по сравнению с оригинальными и неоригинальными известных фирм), так как зачастую они не соответствуют нормам качества и безопасности. Если установка второсортного декоративного молдинга способна негативно повлиять лишь на внешний вид автомобиля, то использование низкопробных тормозных колодок/масляного фильтра несет угрозу безопасности дорожного движения и может явиться причиной серьезного повреждения двигателя. При этом затраты на восстановительный ремонт порой во много раз превышают сэкономленную при покупке дешевой детали сумму. Сказанное означает, что следует стараться пользоваться услугами официальных представительств компании-изготовителя автомобиля (оригинальные части), или хорошо зарекомендовавших себя поставщиков неоригинальных запасных частей.

Существует также возможность приобретения восстановленных деталей, при этом старая, вышедшая из строя деталь обычно сдается в обмен на восстановленную. Данный подход наиболее продуктивен при замене таких сложных, дорогостоящих компонентов, как узлы силового агрегата, генератор, стартер и т. п. Означенная услуга предоставляется как фирменными сервис-центрами компании-производителя автомобиля, так и независимыми поставщиками запасных частей и позволяет существенно сократить расходы по ремонту автомобиля. При этом фирма, предлагающая восстановленный агрегат, обычно дает на него почти такую же гарантию, как на новый.

Как уже упоминалось выше, компании-изготовители автомобилей, являясь типичными представителями серийного производства, стремятся постоянно совершенствовать свою продукцию, постоянно внося в конструкцию выпускаемых моделей определенные изменения и дополнения. Может случиться так, что в рамках одной серии и одного варианта исполнения автомобиля некоторые узлы и агрегаты будут в незначительной степени отличаться друг от друга, и запасная часть, предназначенная для комплектации автомобилей одного, например, более раннего года выпуска не будет подходить для других, выпущенных позднее. Ввиду сказанного, при приобретении запасных частей очень важно предоставить продавцу максимально полную информацию о своем транспортном средстве. Помимо стандартного набора данных, включающих в себя год выпуска, тип кузова, вариант исполнения кузова, номер шасси (номер VIN), номер двигателя и т. д., продавца могут интересовать следующие сведения:

 a) Тип коробки передач;
 b) Тип системы впрыска топлива и т. д.;
 c) Место установки приобретаемой детали;
 d) Установлено ли на автомобиле какое-либо дополнительное оборудование (например, дополнительный обогреватель, более мощный генератор, кондиционер и т. п.);
 e) Входит ли в комплектацию модели каталитический преобразователь.

Если по какой-либо причине документы, отражающие перечисленные сведения, отсутствуют, имеет смысл предварительно проконсультироваться специалистов представительства компании-изготовителя автомобиля.

Иногда, покупая ту или иную запчасть, полезно прихватить с собой для сравнения старую, подлежащую замене деталь.

Технология обслуживания, инструмент и оборудование рабочего места

Технология обслуживания

Существует несколько методик выполнения процедур технического обслуживания и ремонта автомобиля, на которые читатель найдет ссылки в тексте данного руководства. Следование им сделает работу домашнего механика более эффективной, позволит наилучшим образом организовать и качественно выполнить различные технические процедуры и явится залогом тщательного и полного выполнения всех работ.

Крепеж

Крепежом называются гайки, болты, шпильки и винты, служащие для соединения между собой двух или более деталей. При работе с крепежом нужно постоянно помнить о некоторых вещах. Практически в любом крепеже применяется тот или иной вид контрящих и фиксирующих приспособлений. Это могут быть стопорные шайбы, контргайки, стопорные флажки или фиксирующий компаунд для резьб. Весь используемый резьбовой крепеж должен быть абсолютно чистым и прямым, с ненарушенной резьбой и не скругленными углами шестигранных головок, на которые надевается гаечный ключ. Следует взять за правило обязательную замену поврежденных гаек и болтов на новые. Специальные самоконтрящиеся гайки с нейлоновыми или волоконными вставками повторному использованию не подлежат, так как при отдавании утрачивают свои контрящие свойства и при сборке всегда должны быть заменены на новые.

Приржавевшие болты и гайки для облегчения отвинчивания и во избежание повреждения перед отдаванием должны быть обработаны специальным проникающим составом. Многие механики предпочитают пользоваться для этой цели скипидаром, который удобно наносить из специальной маленькой канистры с длинным носиком. После смачивания “прикипевшего” крепежа проникающим составом, перед тем как приступить к его отдаванию, следует дать составу в течение нескольких минут хорошенько пропитать окисленный контактный слой. Сильно проржавевший крепеж может быть срублен зубилом, спилен ножовкой или удален с помощью специального гайколома.

При срезании головки болта или обламывании шпильки на сборке, остаток резьбовой части может быть высверлен или извлечен с помощью специального инструмента. Большинство автомастерских может взяться за выполнение этой, также как и других (например, восстановление сорванной резьбы в резьбовых отверстиях), ремонтных процедур.

Плоские и стопорные шайбы при сборке должны всегда устанавливаться на место в том же порядке и тем же способом, что и раньше. Поврежденные шайбы всегда заменяйте на новые. Между стопорной шайбой и мягкой металлической поверхностью (например, алюминиевой), тонким листовым металлом или пластиком всегда следует устанавливать плоские шайбы.

Размеры крепежа

По многим причинам изготовители автомобилей все шире и шире применяют метрический крепеж. Однако, важно знать разницу между используемым иногда стандартным (называемым также американским, или стандарта SAE) и более универсальным в системе мер метрическим крепежом, так как, не смотря на внешнюю схожесть, они не являются взаимозаменяемыми.

Все болты, как стандартные, так и метрические классифицируются по диаметру, шагу резьбы и длине. Например, стандартный болт 1/х 1 имеет пол дюйма в диаметре, 13 витков резьбы на один дюйм и длину 1 дюйм. Метрический болт М1х 25 имеет диаметр 12 мм, шаг резьбы 1.75 мм (расстояние между соседними витками) и длину 25 мм. Оба болта внешне практически идентичны, однако не являются взаимозаменяемыми.

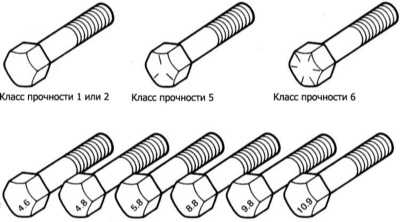

Маркировка класса прочности болтов (вверху - стандартные /SAE/USS, внизу - метрические)

В дополнение к перечисленным признакам как метрические, так и стандартные болты могут быть идентифицированы путем осмотра головки. Для начала, расстояние между лысками головки метрического болта измеряется в мм, тогда как у стандартного - в дюймах (то же справедливо и для гаек). Как следствие, стандартный гаечный ключ не годится для использования с метрическим крепежом, и наоборот. Кроме того, на головках большей части стандартных болтов обычно имеются радиальные зарубки, определяющие максимальное допустимое усилие затягивания болта (степень прочности). Чем больше количество зарубок, тем выше допустимое усилие (на автомобилях обычно применяются болты со степенью прочности от 0 до 5). Класс прочности метрических болтов определяется цифровым кодом. Цифры кода обычно отливаются, как и для стандартных, на головке болта (на автомобилях обычно применяются болты классов прочности 8.8, 9.8, и 10.9).

Маркировка класса прочности стандартных шестигранных гаек

Класс прочности	Идентификация класса
Шестигранная гайка Класс прочности 5
Шестигранная гайка Класс прочности 8

Маркировка класса прочности метрических шестигранных гаек

Класс прочности	Идентификация класса
Шестигранная гайка Класс прочности 9
Шестигранная гайка Класс прочности 10

Также по меткам класса прочности стандартные гайки могут быть отличены от метрических. Для идентификации прочности стандартных гаек применяются точечные метки, проштамповываемые на одной из торцевых поверхностей гайки, в то время как маркировка метрических гаек производится с помощью опять-таки цифр. Чем больше количество точек, или чем выше значение цифрового кода, тем выше допустимое усилие затягивания гайки.

Маркировка класса прочности метрических шпилек

Торцы метрических шпилек также маркируются в соответствии с классом их прочности. Крупные шпильки маркируются цифровым кодом, тогда как на более мелкие наносится маркировка в виде геометрической фигуры.

Следует заметить, что значительная часть крепежа, в особенности класса прочности от 0 до 2, вообще не маркируется. В этом случае единственным способом отличия стандартного крепежа от метрического является измерение шага резьбы, или сравнивание резьбы с однозначно идентифицированной.

Стандартный крепеж часто называют также, в противоположность метрическому, крепежом стандарта SAE, однако, следует помнить, что под классификацию SAE попадает лишь мелкий крепеж. Крупный крепеж с неметрической резьбой является крепежом американского стандарта (USS).

Размеры/маркировка класса проч-ности стандартных (SAE и USS) болтов

G — маркировка класса прочности L — длина (в дюймах) T — шаг резьбы (количество витков на дюйм) D — номинальный диаметр (в дюймах)

Размеры/маркировка класса прочности метрических болтов

P — класс прочности L — длина (в мм) T — шаг резьбы (расстояние между соседними витками в мм) D — номинальный диаметр (в мм)

Так как крепеж одного и того же геометрического размера (как стандартный, так и метрический) может иметь различные классы прочности, при замене на автомобиле болтов, гаек и шпилек следует уделять внимание соответствию класса прочности устанавливаемого нового крепежа классу прочности старого.

Процедура и порядок затягивания резьбовых соединений

Затягивание большей части резьбовых соединений следует производить с усилиями, определяемыми требованиями Спецификаций, приводимых в начале каждой Главы данного Руководства (под усилием затягивания крепежа следует понимать прикладываемый к нему при затягивании крутящий момент). Ниже усилие затягивания будет называться также моментом затяжки крепежа. Затягивание с чрезмерным усилием может привести к нарушению целостности крепежа, тогда как недотягивание его ведет к ненадежности соединения сопрягаемых компонентов. Болты, винты и шпильки, в зависимости от материала, из которого они изготовлены и диаметра резьбовой части, обычно имеют строго определенные допустимые моменты затяжки, многие из которых, как уже упоминалось выше, приведены в Спецификациях в начале каждой Главы. Строго придерживайтесь приведенных рекомендаций по моментам затяжки применяемого на автомобиле крепежа. Для затягивания крепежа, не упомянутого в Спецификациях, следует пользоваться приведенной ниже картой допустимых моментов вращения. Приведенные в таблице значения ориентированы на крепеж классов прочности 2 и 3 (крепеж более высокого класса допускает затягивание с большим усилием), кроме того, подразумевается, что производится затягивание сухого (с несмазанной резьбой) крепежа в стальную или литую (не алюминиевую) деталь.

Размеры метрических резьб

М6	9 -12 Нм
М8	1Нм
М10	3Нм
М12	6Нм
М14	Нм

Размеры трубных резьб
