Силовые элементы преобразователей электрической энергии

1.

Какие из двух масштабов ВАХ диода указаны неверно: 1.прямого тока, 2.прямого напряжения, 3.обратного напряжения 4.обратного тока

2.

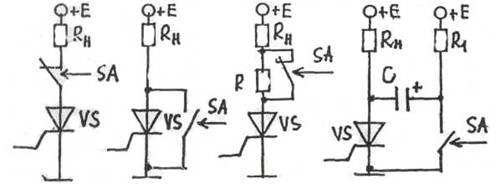

а) б) в) г) Какие способы прину­дительного запирания тиристоров реа­лизуются в приведенных схемах

Шунтированием прибора Схема а) б) в) г) Подачей обратного напряжения Схема а) б) в) г) Размыканием анодной цепи Схема а) б) в) г) Снижением анодного тока Схема а) б) в) г)

3.

Какой режим работы силового вентиля (тиристора, транзистора) лежит в основе принципа действия импульсного преобразователя постоянного напряжения

1. Ключевой режим, 2. Непрерывный режим 3. 4.

4.

Определить соотношения между токами управляю­щего электрода тиристо­ра для прямой ветви его ВАХ (поставить знаки «>», «<» или «=») IУ5 IУ4 IУ3 IУ2 IУ1 > > > >

5.

Какие два условия необходи­мо выполнить для перевода тиристора из непроводящего состояния в проводящее

1. Приложить к аноду положительное нап­ряжение (например, положительную полу­волну напряжения сети) и подать на управляющий электрод положительный отпирающий импульс 2.Приложить к аноду отрицательное нап­ряжение, а к управляющему электроду положительный управляющий импульс 3. Приложить к аноду отрицательное напряжение и подать на управляющий электрод отрицательное напряжение.

6.

Какие из условных обозначений разновидностей тиристоров относятся к запираемому тиристору, к симистору, к тиристору с анодным управлением, к тиристору с катодным управлением

Запираемый тиристор а) б) г) д) Симистор а) б) г) д) Тиристор с анодным управлением а) б) г) д) Тиристор с катодным управлением а) б) г) д)

7.

Имеется ли правильный вариант схемной модели ВАХ диода (VDид иде­альный вентиль, rт - динамиче­ское сопротив­ление, UT0 - по­роговое напря­жение диода)

1.Схема 1 2.Схема 2 3.Обе схемы 4.Нет вариантов

8.

Какие из приведенных параметров вентиля не является предельно-допустимым

1. Максимально-допустимый средний прямой ток 2. Максимально - допусти­мое обратное напряже­ние 3. Максимальная рабочая температура 4. Динамическое сопроти­вление

9.

Какой из масштабов ВАХ диода указа­н неверно: 1 Прямого тока 2 Прямого напряжения 3 Обратного напряжения 4 Обратного тока

10.

Какие два условия необходимо выполнить для подачи электри­ческой мощности на нагревательный эле­мент

1. Приложить к аноду тири­стора положительное напряжение и подать на управляющий электрод тиристора положитель­ный импульс 2. Приложить к аноду тирис­тора отрицательное нап­ряжение, а к управляюще­му электроду положитель­ный импульс 3.Приложить отрицательное напряжение к аноду и к управляющему электроду.

11.

Какой из масштабов ВАХ тиристора указан на графике неверно: 1. прямого тока 2. прямого напряжения 3. обратного тока 4. обратного напряжения

12.

Какие из условных обозначении относятся к динистору, тиристору, фототиристору и оптронному тиристору

динистор а) б) в) г) тиристор а) б) в) г) фототиристор а) б) в) г) оптронный тиристор а) б) в) г)

13.

В каком режиме работают тиристоры в непосредственных преобразователях частоты и в зависимых (ведомых сетью) инверторах

1. В режиме периодического естественного запирания при смене на отрицатель­ную полярности анодного напряжения на тиристорах 2. Постоянно открыты 3. В режиме принудительного запирания 4. Постоянно закрыты.

14.

Выполнение какой проверки не­ требуется при выборе тиристора для ра­боты в выпрямителе и в зависимом инверторе

1. На максимальную рабочую темпе­ратуру структуры тиристора 2. На частоту пульсации прямого тока 3.На частоту коммутации тиристоров 4.На время восстановления вентильных свойств.

15.

Какую операцию выполняет управляющий электрод в однооперационном тирис­торе

1. Включает тиристор, т. е. пе­реводит его из непроводяще­го состояния в проводящее 2. Выключает тиристор, т. е. переводит его из проводяще­го состояния в непроводящее. 3.Включает и выключает тиристор 4. Не влияет на состояние тиристора.

Выпрямители

16.

Лучшей следует считать такую схему управляемого выпрямителя, которая дает:

1. Более высокую мощность по­терь на вентилях (тиристорах). 2. Более низкую мощность по­терь на вентилях(тиристорах). 3.Низкий коэффициент мощности.

17.

Какой из перечисленных параметров не является параметром выходной энергии выпрямителя

1 Среднее значение выпрямлен­ного напряжения 2 Среднее значение выпрямленного тока 3 Коэффициент пульсаций вып­рямленного напряжения 4.Типовая мощность преобразо­вательного трансформатора

18.

Лучшей следует считать такую схему управляемого выпрямителя, которая генерирует

1 Более высокий уровень высших гармоник в переменном токе питающей сети. 2 Более низкий уровень высших гармоник в этом токе. 3. Более высокую мощность искажений. 4. Более низкую частоту пульсаций выпрямленного напряжения

19.

Выполнение какой из приведенных проверок не требуется при выборе вентиля для ра­боты в выпрямителе

1. На допустимое значение среднего прямого тока 2. На частоту пульсаций прямого тока 3. На время восстановления вентильных свойств

20.

В какой последовательности пропускают прямой ток вентили однофаз­ной мостовой схе­мы выпрямителя через нагрузку

1. Поочередно парами VD1 и VD3 в положительный полупериод эдс e2 VD2 и VD4 в отрицательный 2. V1 и VD2 в положительный полупериод, VD3 и VD4 в отрицательный 3. VD1 и VD4 в положительный полупериод, VD2 и VD3 в отрицательный

21.

Лучшей следует считать такую схему управляемого выпрямителя, которая нагружает питающую электрическую сеть

1.Более высоким уровнем реа­ктивной мощности и мощнос­ти искажений 2.Более низким уровнем реа­ктивной мощности и мощнос­ти искажений 3.Более высоким уровнем импульсных помех

22.

Какой тип управляемых выпрямителей применяется для питания нагрузки небольшой мощности (до нескольких сотен ватт)

1 Однофазные выпрямители 2. Многофазные выпрямители З Трехфазные выпрямители

23.

Какую роль выполняет обратный (нулевой) диод в уп­равляемом вып­рямителе с ин­дуктивной реа­кцией нагрузки

1. Устраняет отрицательные пло­щадки в выпрямленном напря­жении и повышает коэф­фициент мощности выпрямите­ля 2. Обеспечивает защиту выпрямителя от аварийных режи­мов при коротком замыкании нагрузки 3.Обеспечивает возврат реактивной мощности в источник переменного напряжения.

24.

Какое преобразование электрической энергии выполняет выпрямитель

1. Переменного напряжения в постоянное 2. Постоянного напряжения в переменное частоты 50 Гц. 3. Переменного напряжения в переменное повышенной частоты 4. Постоянного напряжения в постоянное.

25.

Каким требованиям не должен удовлетворять сглаживающий фильтр выпря­мителя

1 Иметь необходимый коэффициент сглаживания 2 Иметь малые габариты, массу, стоимость 3 Вносить искажения в работу потребителя

26.

­ Какие за­дачи не выполняет си­стема импульсно-фазового управле­ния работой выпря­мителя

1. Создает синхронизированную с переменным напряжени­ем питающей сети систему импульсов управления для включения тиристоров 2. Сдвигает по фазе импульсы управления относитель­но анодного напряжения тиристоров З. Периодически подключает и отключает аноды тирис­торов к питающей сети

27.

Назначение фильтрующего устройства выпрямителей

1.Ослабить пульсации выходно­го напряжения 2.Усилить пульсации З. Усилить нагрузочную способ­ность выпрямителя

28.

Выполнение каких проверок ­требуется при выборе тиристора для работы в выпрямителе

1. На допустимую амплитуду об­ратного напряжения на тирис­торе 2. На частоту пульсаций прямо­го тока 3. На время включения в проводящее состояние и выключения в непроводящее состояние

29.

Пояснить названия элементов структур­ной схемы управляемого выпрямителя

Тр РБВ ФУ СН СУ Ответ: Тр трансформатор, РВБ регулируемый вентильный блок, ФУ фильтрующее устройство, СН стабилизатор напряжения, СУ система управления

30.

Выгодно ли повышать число фаз вентильной обмотки трансформатора для уменьшения пульсаций у выпря­мленного напряжения

1.Да 2.Нет. 3.Безразлично
