Технические характеристики (стр. 10 )

WB °F = Температура на испарителе по мокрому термометру, °F

(1)Полная холодопроизводительность в МВН (Британские тепловые единицы в час х 103)

(2) Холодопроизводительность по явному теплу

кВт= Входная (потребляемая мощность) в кВт

1

7



8

2

3

4

5

6

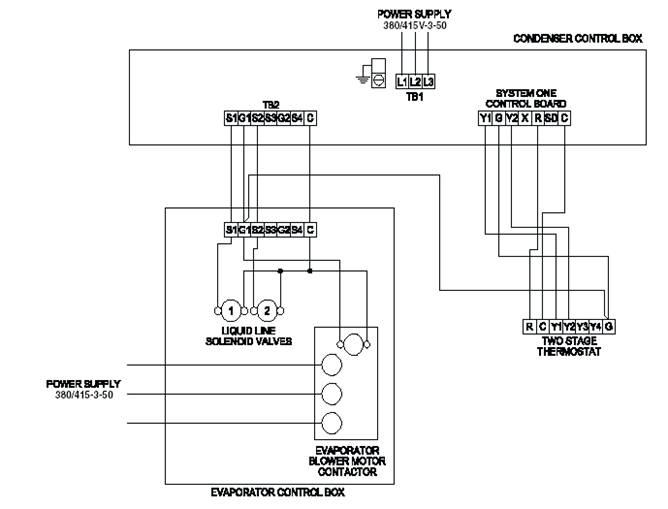

1- Электропитание 380/415В-3ф-50Гц; 2- Электромагнитные клапаны на жидкостной линии; 3- Электропитание 380/415В-3ф-50Гц; 4- Контактор электродвигателя вентилятора испарительного блока; 5- Термостат на две ступени; 6- Плата регулирования системы 1; 7- Панель регулирования конденсаторного блока; 8-Панель регулирования испарительного блока.

РИСУНОК 1: СТАНДАРТНАЯ СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ НА300 и LA300, ВЫПОЛНЯЕМЫХ НА ОБЪЕКТЕ

9

8

7

6

5

4

3

2

1

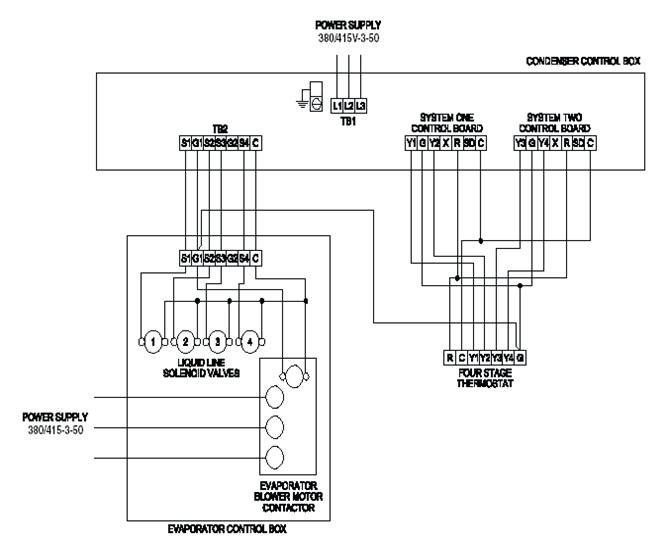

1- Электропитание 380/415В-3ф-50Гц; 2- Электромагнитные клапаны на жидкостной линии; 3- Электропитание 380/415В-3ф-50Гц; 4- Контактор электродвигателя вентилятора испарительного блока; 5- Термостат на четыре ступени; 6- Плата регулирования системы один; 7- Плата регулирования системы два; 8-Панель регулирования конденсаторного блока; 9-Панель регулирования испарительного блока.

РИСУНОК 2: СТАНДАРТНАЯ СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ НВ360, 480, 600 и LA360, 480, 600, ВЫПОЛНЯЕМЫХ НА ОБЪЕКТЕ

1



1- Конец для панели регулирования

РИСУНОК 3: Расположение панели регулирования

ТАБЛИЦА 14: РАСПРЕДЕЛЕНИЕ ВЕСОВЫХ НАГРУЗОК И ПОЛОЖЕНИЕ ЦЕНТРА ТЯЖЕСТИ

Модель установки	Вес установки (фунты)	Размеры установки					РазмерX	РазмерY	Нагрузка AD	Нагрузка BC
При поставке	Рабочий	Длина	Ширина	A	В	С	D
HA300	1598	1648	110.46	10.46	46	339	388	465	60.3	47.2	871.6	726.4
HB360	1710	1770	110.46	88.46	518	366	342	484	64.7	42.8	1001.8	708.2
HB480	1941	2017	128.46	88.46	580	401	392	568	76.0	43.8	1147.7	793.3
HB600	2450	2543	128.46	88.46	737	481	487	746	77.8	44.5	1482.9	967.1

РАСПРЕДЕЛЕНИЕ ВЕСОВЫХ НАГРУЗОК И ПОЛОЖЕНИЕ ЦЕНТРА ТЯЖЕСТИ

3

4 2

1

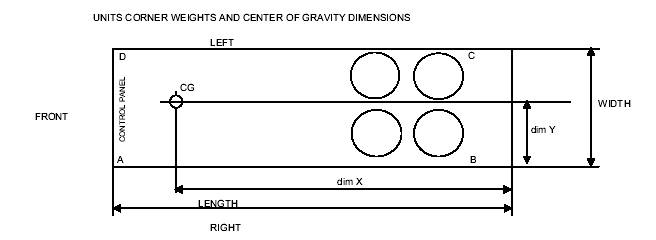

1- Передняя сторона; 2- Правая сторона; 3- Ширина; 4- Длина; 5- Левая сторона

РИСУНОК 4: РАСПРЕДЕЛЕНИЕ ВЕСОВЫХ НАГРУЗОК И ПОЛОЖЕНИЕ ЦЕНТРА ТЯЖЕСТИ

РАЗМЕРЫ УСТАНОВКИ

4

3

2

1

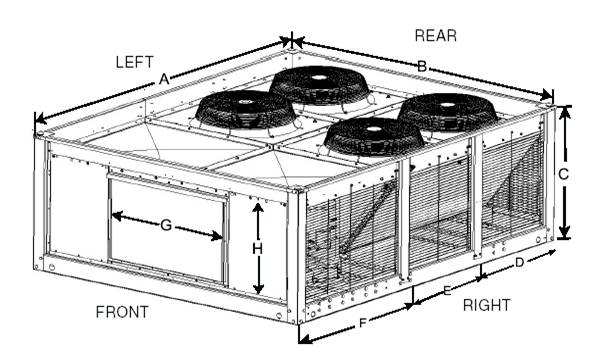

1- Левая сторона; 2- Задняя сторона; 3- Правая сторона; 4- Передняя сторона

РИСУНОК 5: РАЗМЕРЫ УСТАНОВОК НА/НВ

ТАБЛИЦА 15: РАЗМЕРЫ УСТАНОВОК

МОДЕЛЬ	A	В	С	D	E	F	G	H
HA300	110.5	88.5	37.5	32.8	31.0	46.1	37.1	23.6
HB360	110.5	88.5	37.5	32.8	31.0	46.1	37.1	23.6
HB480	128.5	88.5	37.5	41.8	40.0	46.1	37.1	23.6
HB600	128.5	88.5	57.7	41.8	40.0	46.1	37.1	23.6

ТАБЛИЦА 16: РАЗМЕРЫ СВОБОДНЫХ ПРОСТРАНСТВ ВОКРУГ УСТАНОВКИ
