Технические характеристики (стр. 11 )

Место	Размеры
Сверху над установкой 1	120"
Передние панели доступа	36"
С левой стороны	30"
С правой стороны	30"
Сзади	24"
Снизу2	0"

(1) Установки предназначены для наружного монтажа. Нависающие конструкции не должны создавать препятствий на выходе воздуха из конденсатора.

(2) Свободные пространства надлежащего размера должны быть предусмотрены, если ожидается эксплуатация оборудования зимой.

Подсоединение труб и электрические подключения

Подсоединение труб может быть выполнено на левой или на правой стороне установки. Подключения высокого напряжения выполняются на левой стороне установки. Подсоединения кабелей низкого напряжения выполняются к верхней части электрической панели на левой или правой стороне. Смотри схемы, приведенные ниже.

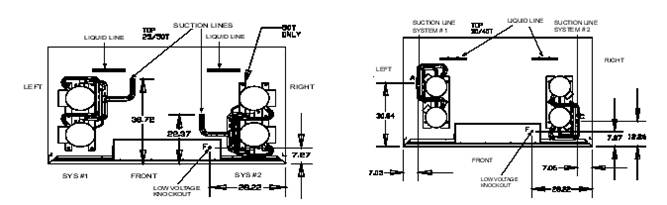

Вид сверху. Установки производительностью 25 и 50 тонн (25 тонн оборудована только одним тандемом)

Вид сверху. Установки производительностью 30 и 40 тонн

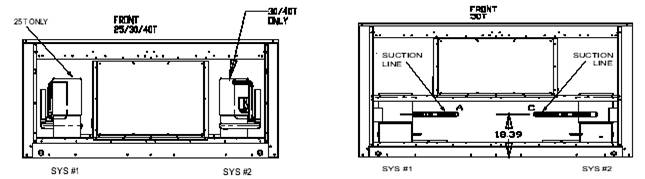

Вид спереди. Установки 25, 30 и 40 тонн (25 тонн оборудована только одним тандемом)

Вид спереди. Установки 50 тонн

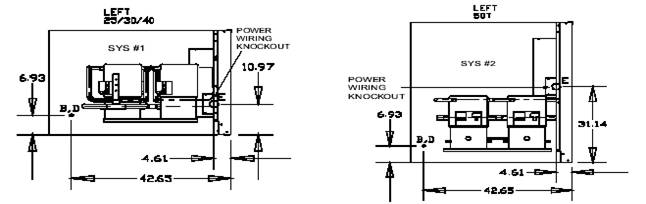

Вид слева. Установки 25, 30 и 40 тонн (25 тонн оборудована только одним тандемом)

Вид слева Установки 50 тонн

РИСУНОК 6: Схемы подключения труб и электрических подключений

РАЗМЕРЫ ПОДСОЕДИНЕНИЯ ТРУБ И ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

ТАБЛИЦА 17: РАЗМЕРЫ ПОДСОЕДИНЕНИЯ ТРУБ И ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ (установка 25 тонн)

РАЗМЕР ПОДСОЕДИНЕНИЯ	РАЗМЕР
A	Линия всасывания, Система #1	1-5/8 OD
В	Жидкостная линия, Система #1	7/8 OD
E	Отверстие для ввода силового кабеля	См. таблицу 19
F	Кабель регулирования	7/8 - отверстие

OD = Наружный диаметр

ТАБЛИЦА 18: РАЗМЕРЫ ПОДСОЕДИНЕНИЯ ТРУБ И ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ (установки 30, 40, 50 тонн)

РАЗМЕР ПОДСОЕДИНЕНИЯ	РАЗМЕР
A	Линия всасывания, Система #1	1-5/8 OD
В	Жидкостная линия, Система #1	7/8 OD
С	Линия всасывания, Система #2	1-5/8 OD
D	Жидкостная линия, Система #2	7/8 OD
E	Отверстие для ввода силового кабеля	См. таблицу 19
F	Кабель регулирования	7/8 - отверстие

OD = Наружный диаметр

ТАБЛИЦА 19: Размеры отверстий для ввода СИЛОВЫХ электрических кабелей

ОТВЕРСТИЕ ВВОДА	25 тонн	тонн
E ВВОД СИЛОВОГО КАБЕЛЯ	1-1/2'	1-1/2'

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА КОМПРЕССОРНО-КОНДЕНСАТОРНЫЕ АГРЕГАТЫ МОДЕЛЕЙ HA300, HB360, HB480 и HB600

МОНТАЖ:

• Должны быть использованы компрессорно-конденсаторные агрегаты воздушного охлаждения YORK или эквивалентное оборудование заданной производительности.

• Все установки должны быть смонтированы в соответствии с:

• рекомендациями изготовителя

• требованиями всех действующих национальных нормативных документов

УСТАНОВКИ:

· Все установки должны иметь сертификацию ETL и CETL.

· Все установки должны быть полностью собраны на заводе, транспортироваться и перемещаться в виде единого агрегата.

· Чтобы гарантировать безаварийный пуск после завершения монтажа, на заводе должно быть выполнено испытание на давление и проверка работы всех функций.

· Срок действия гарантийных обязательств на всю установку составляет 1 год.

· Должна быть в наличии техническая документация, позволяющая проверить производительность, эксплуатационные пределы, технические требования, требования к электропитанию, размеры, условия применения.

КАЖДЫЙ АГРЕГАТ ДОЛЖЕН ИМЕТЬ:

· Прочную рамную конструкцию из стальных угловых профилей, обеспечивающую жесткость всего аппарата при транспортировке, перемещениях, а также гарантирующую продолжительный срок эксплуатации.

· Панели из оцинкованной стали с напыленным покрытием.

· Съемные панели, которые обеспечивают доступ ко всем внутренним элементам во время проведения сервисных работ и технического обслуживания.

РАЗМЕРЫ КАЖДОЙ ИЗ УСТАНОВОК не должны превышать размеры, указанные на чертежах.

ВСЕ КОМПРЕССОРЫ должны быть смонтированы на амортизаторах, чтобы минимизировать передачу вибраций.

КОНДЕНСАТОРНЫЕ ТЕПЛООБМЕННИКИ:

· Должны быть изготовлены из медных трубок, расположенных в шахматном порядке и механически впрессованных в алюминиевое оребрение.

ЭЛЕКТРОДВИГАТЕЛИ ВЕНТИЛЯТОРОВ КОНДЕНСАТОРА:

· Напрямую подсоединены к вентиляторам конденсатора.

· Имеют подшипники продолжительной смазки.

· Имеют встроенное устройство защиты от перегрузки

· Должны использоваться трехфазные электродвигатели.

· Вентиляторы конденсатора должны быть установлены таким образом, чтобы обеспечить вертикальное направление выхлопа воздуха от конденсатора.

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ ВСЕХ УСТАНОВОК ДОЛЖНА ИМЕТЬ:

· Нагреватель картера (по одному на каждый компрессор)

· Цепь регулирования температуры на 24 Вольта

· Устройства защитной блокировки по высокому и низкому давлению.

· Полупроводниковое или встроенное устройство защиты электродвигателя компрессора.

· Устройство регулирования электродвигателя вентилятора конденсатора, чтобы обеспечить устойчивый режим работы при температурах наружного воздуха до 40ºF.

ТРУБЫ ХЛАДАГЕНТА каждой системы должны включать:

· Фильтр-осушитель, поставляемый отдельно, для монтажа на объекте

· Индикатор влаги и смотровое стекло для жидкостной линии, поставляемые отдельно, для монтажа на объекте.
