Введение (стр. 2 )

После уточнения воздухообмена определяют теплозатраты на нагревание воздуха по формулам:

для рециркуляционной системы воздушного отопления

Q = GОТс(tГ – tВ); (1.5)

для частично рециркуляционной отопительно-вентиляционной системы

Q = GОТс(tГ –tВ) + GВЕНТс(tВ – tН); (1.6)

для прямоточной отопительно-вентиляционной системы

Q = GВЕНТс(tВ – tН), (1.7)

где GОТ и GВЕНТ расход воздуха, кг/с, для целей отопления и вентиляции; tН – температура наружного воздуха для проектирования отопления.

В формуле (1.6) количество рециркуляционного воздуха GРЕЦ = GОТ – GВЕНТ, т. к. GОТ выражает количество смешанного воздуха, нагретого до температуры tГ с целью отопления.

Воздушное отопление успешно применяется для обогрева помещений, где предусматривается прерывистый характер работ. Малая инерционность данного вида отопления обуславливает эффективность его применения: при использовании дежурного режима. В нерабочее время происходит быстрое снижение температуры воздуха в помещении, что снижает теплопотери здания и обеспечивает экономию энергоресурсов. К началу рабочего дня воздушное отопление обеспечит быстрый прогрев охлажденных помещений.

Глава 2. Воздухонагреватели «Тепловей» - что это такое.

В данной главе Вашему вниманию представлена информация по назначению, устройству и принципу работы воздухонагревателей «Тепловей». Здесь представлены данные, собранные из паспортов на выпускаемые воздухонагреватели, а так же ответы на вопросы, которые очень часто возникают у проектировщиков и покупателей воздухонагревателей марки «Тепловей».

2.1. Назначение изделия

Воздухонагреватель марки «Тепловей» представляют собой агрегат со стальным газовоздушным теплообменником и предназначен для систем воздушного отопления и вентиляции зданий и объектов промышленно-гражданского назначения, а также для проведения интенсивной сушки различных материалов и изделий.

Воздухонагреватель применяется в системах с полной или частичной рециркуляцией внутреннего воздуха, ряд моделей может применятся для прямоточных систем отопления. Конструкция аппарата позволяет перемещать его с одного объекта на другой при использовании в качестве временного отопительной или сушильной установки. Воздухонагреватель предназначен для работы с автоматическими блочными горелками, работающими на дизельном или газовом топливе. Горелки не входят в комплект поставки воздухонагревателя, и заказываются в зависимости от вида топлива, на котором будет работать воздухонагреватель марки «Тепловей».

В приложении №3 представляем Вашему вниманию основные технические характеристики выпускаемых воздухонагревателей марки «Тепловей».

Примечание:

1. Под заказ возможно дооснащение воздухонагревателя дополнительными комплектующими: конфузором, диффузором (переход воздухонагреватель-воздуховод воздуховод-воздухонагреватель, жалюзийная решетка и т. д.).

2. Воздухонагреватели марки «Тепловей» моделей Т-45В, Т-170В, Т-170Г, Т-250В и Т-350В на 45,170,250,350кВт соответственно выполняются под заказ. Поэтому технические характеристики выполняются в соответствии с согласованным техническим заданием.

Устройство воздухонагревателя и его работа

Теплогенератор состоит из каркаса, газовоздушного рекуперативного теплообменника, вентилятора, облицовочных панелей и электрооборудования.

Каркас выполнен из профильной трубы или специального профиля и состоит из двух отсеков. В верхнем отсеке устанавливается теплообменник, в нижнем – воздуховод или встроенный вентилятор.

Теплообменник воздухонагревателя выполнен из теплостойкой стали, способной выдерживать необходимый температурный напор. Теплообменник состоит из камеры сгорания (топки) низкого давления и трубного коллектора. Облицовочные панели выполнены из стали Ст.3 с оцинкованным или полимерным покрытием.

Облицовочные панели типа «сендвич» заполнены термоизоляцией из матов базальтового супертонкого волокна. Для технического обслуживания теплообменник имеет люк, расположенный с лицевой стороны, позволяющий производить чистку и осмотр трубного коллектора. Чистку и осмотр камеры сгорания производить через крепежный фланец горелки см. рис 2.2.1. На передней панели имеется также глазок для контроля пламени горелочного устройства.

Для обеспечения безопасности воздухонагреватель оборудован автоматикой, обеспечивающей тройную защиту для безопасной полноценной работы воздухонагревателя.

Автоматика воздухонагревателя обеспечивает:

а) защиту от низкотемпературной коррозии, при температуре теплообменника ниже +40 0С – вентилятор не включается;

б) отключение горелки при заданной температуре нагреваемого воздуха в диапазоне до +95 0С. Вентилятор продолжает работать, охлаждая теплообменник (топку и конвективную часть);

в) отключение горелки при достижении предельной температуры нагреваемого воздуха свыше +105 0С, вентилятор продолжает работать, охлаждая теплообменник.

На лицевой стороне воздухонагревателя размещается горелочное устройство. Для удаления продуктов сгорания монтируется дымовая труба. Конструкция агрегата исключает попадание продуктов сгорания в нагреваемый воздух.

Предлагаем Вам рассмотреть внутреннее устройство воздухонагревателя на примере «Тепловей – 100» изображенного на рисунках 2.2.1; 2.2.2; 2.2.3.

Рисунок 2.2.1 – Внутреннее устройство «Тепловей – 100» с приставным вентилятором,

вертикального исполнения.

Рисунок 2.2.2 – Внутреннее устройство ВН «Тепловей – 100i» с встроенным вентилятором, вертикального исполнения

Рисунок 2.2.3 – Внутреннее устройство ВН «Тепловей – 100i» с встроенным вентилятором, горизонтального исполнения.

Воздухонагреватели «Тепловей» других моделей отличаются от

представленных конструкций только типом вентилятора (центробежным, осевым, а так же используются импортные центробежные вентиляторы, рабочее колесо вентилятора связано с валом электродвигателя ремённой передачей, что дает компактность установки в целом, а так же регулировку параметров вентилятора – расход, напор – путем подбора шкивов). Способы его установки:

а) приставной (рисунок 2.2.1) – это модели Т-100, Т-250, Т-350, Т-250i, Т-350i.

б) встроенный (рисунок 2.2.2 )– это модели Т-45, Т-45i, Т-45В, Т-100i, Т-100iГ, Т-170 Мн.

в) горизонтальный (рисунок 2.2.3) – это модели Т-100iГ, Т-450; Т-1000.

Принцип работы ВН «Тепловей»

Воздухонагреватели «Тепловей» рекуперативного типа различаются мощностью, габаритами, конструкцией и исполнением, но работают по одному принципу. Топливо сжигается в камере сгорания (топке). Дымовые газы проходят через теплообменник (топка и конвективная часть – трубы) отдавая тепло теплоносителю системы отопления. После чего холодные продукты сгорания поступают в дымовую трубу и отводятся в атмосферу.

Главное отличие воздухонагревателей «Тепловей» от водогрейных котлов ­– это отсутствие промежуточного теплоносителя – воды. Тепло от сгорания топлива передается через стенки теплообменника непосредственно нагреваемому воздуху. Воздух и является теплоносителем системы отопления. Воздух, подаваемый вентилятором, омывает рекуперативный теплообменник, нагревается и подается к потребителю по воздуховодам или локально через жалюзийную приставку непосредственно в рабочую зону. Жалюзийная приставка устанавливается на выходной части воздухонагревателя и изготавливается стационарной или поворотной.

При нормальной работе воздухонагревателя содержание СО2 в отходящих газах составляет 12…14%, температура 180…200 0С.

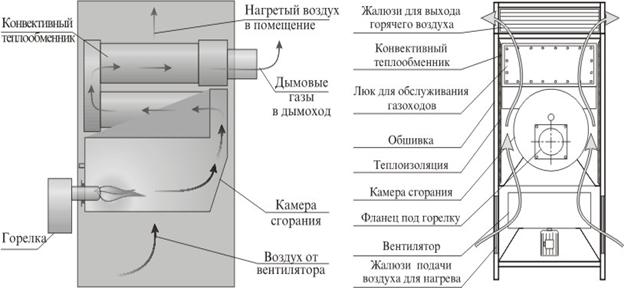

Принципиальная схема работы воздухонагревателя представлена на рисунке 2.2.4

Рисунок 2.2.4 – Работа теплогенератора «Тепловей».

Глава 3. Рекомендации для проектировщиков

Данная глава состоит из двух частей. Первая состоит из рекомендаций по установке, подбору необходимого для работы воздухонагревателей «Тепловей» оборудования, а также возможные схемы и особенности работы таких схем.

Во второй части представлены требования Госгортехнадзора и «Управления Государственной противопожарной службы» к воздухонагревателям «Тепловей» и к их установке, а также перечисляется основная нормативная литература.

3.1. Выбор системы отопления

Итак, после того как Вы определились с тепловыми потерями здания, возникает вопрос: каким способом решить проблему отопления данного здания? Установить воздухонагреватели «Тепловей», либо спроектировать водяную систему отопления и водогрейную котельную. Для того, чтобы сделать правильный выбор требуется рассмотреть следующие пункты и на их основании делать выводы.

Во-первых, требуется определить категорию пожаро-взрывобезопасности отапливаемых помещений. Воздухонагреватели «Тепловей» можно устанавливать только в помещениях категорий В, Г, Д и Е. В помещениях категории Б разрешается применение воздухонагревателей «Тепловей» в системах воздушного отопления и вентиляции только на подачу приточного воздуха без применения рециркуляции внутреннего воздуха. Но так как в помещениях категории Б в любом случае требуется наличие приточно-вытяжной вентиляции, то применение воздухонагревателей «Тепловей» на нагрев приточного воздуха может изначально оказаться более целесообразно, чем устанавливать систему водяного отопления и систему приточной вентиляции, которая будет иметь почти те же размеры и параметры (кроме температуры подаваемого в помещение воздуха).

Во-вторых, требуется определить тип помещений. Применять воздушное отопление удобнее и выгоднее в больших одно-объемных помещениях, т. к. в таком случае требуется минимальная протяженность воздуховодов и упрощается их разводка по помещению или можно обойтись без воздуховодов, так как перемещение теплого воздуха в горизонтальном направлении составляет от 35 до 100 метров в зависимости от мощности воздухонагревателя см таблицу раздел2. Поэтому в основном воздухонагреватели «Тепловей» и системы воздушного отопления применяются в производственных цехах, ремонтных мастерских, складах, торговых павильонах, сельскохозяйственных помещениях и т. п. В офисных помещениях (АБК и т. п.) воздушное отопление рекомендуется проектировать, только если они занимают не более 30-50% общего объема отапливаемого здания.

В-третьих, требуется провести предварительный экономический анализ по стоимости основного оборудования, монтажа, проектирования систем воздушного и водяного отопления.

В-четвертых, предлагаем Вам сравнить трудоемкость проектирования систем воздушного отопления с воздухонагревателями «Тепловей» по сравнению с проектированием водяных систем и водогрейных котельных. В данной главе перечислены основные разделы для проектирования систем с воздухонагревателями «Тепловей», позволяющие сравнить эти системы по сложности и трудоемкости проектирования.

3.2. Рекомендации по подбору оборудования и по его установке

Итак, если Вы выбрали для обеспечения теплом здания воздушное отопление воздухонагревателями «Тепловей» Вам необходимо сделать следующее:

1. Выбрать для отопления модели воздухонагревателей «Тепловей» и, соответственно, их количество.

2. Определить основные разделы проекта и объем их выполнения.

3.2.1. Выбор моделей воздухонагревателей «Тепловей»

В настоящее время фирмой «Тепловей» на рынке воздухонагревателей представлены следующие модели для воздушного отопления см таблицу в приложении, для технологических процессов с высокой рабочей температурой (до 300оС) , а так же моделями с большой разницей температур между входящим и выходящим воздухом. Для того, чтобы определиться с выбором модели воздухонагревателя «Тепловей» необходимо задать следующие параметры системы отопления:

1. Тепловая мощность системы отопления и вентиляции (если она требуется).

2. Как система отопления будет работать – с системой воздуховодов или нет.

3. Где планируется установка воздухонагревателей: непосредственно в отапливаемом помещении, либо в отдельном помещении.

Тепловая мощность системы отопления и вентиляции (а следовательно и воздухонагревателей) определяется расчетом теплопотерь здания и затрат тепла на нагрев приточного воздуха.

В случае если применение воздуховодов не требуется или не желательно, необходимо, во-первых, учитывать радиус действия одного воздухонагревателя. Он составляет от 35 до 100 м в зависимости от модели см таблицу раздел2.

Во-вторых, следует учитывать то обстоятельство, что при применении системы воздуховодов можно обеспечить более равномерный прогрев помещения, чем системой без них (чем ближе к воздухонагревателю, тем воздух теплее).

Среди выпускаемых моделей воздухонагревателей с центробежными вентиляторами обеспечивающие требуемый расход воздуха и достаточный напор для работы с системой воздуховодов. В случае, если производительности стандартно установленных вентиляторов не достаточно под заказ возможна замена на вентилятор с требуемыми параметрами. Для замены требуется указать в проекте тип и производительность необходимого вентилятора, не нарушающего физические принципы процессов.

Модели «Тепловей от -45, до -100» могут быть установлены непосредственно в отапливаемом помещении (см. ниже) и распределение теплого воздуха, можно осуществлять через воздухораспределительные решетки (работа без воздуховодов).

Для того чтобы определить месторасположение воздухонагревателя необходимо убедиться в соответствии требованиям к их установке «Управления Государственной противопожарной службы»:

1) При мощности воздухонагревателя до 100 кВт (включительно) допускается их установка непосредственно в отапливаемом помещении с обеспечением требований НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности».

2) При мощности воздухонагревателя свыше 100 кВт их следует размещать в специально отведенном помещении или группе помещений, котельной. При этом требования пожарной безопасности предусматривают комплексный подход как к оборудованию воздухонагревателей, так и к помещению (в т. ч. дымовым трубам), в котором они располагаются и отражены в СНиП II-35-76* “Котельные установки”.

Также при определении месторасположения воздухонагревателей необходимо учитывать характер производства. В случае, если производство пыльное, если в воздухе постоянно присутствуют взвеси цемента, абразивная пыль, мука и т. п., то воздухонагреватели «Тепловей» в таких условиях эксплуатировать нельзя. В этом случае воздухонагреватели рекомендуется устанавливать в отдельном помещении и применять воздушные фильтры независимо от мощности.

После определения мощности системы отопления, места установки и способа работы системы можно определить тип, модель и количество воздухонагревателей.

3.2.2. Раздел проектирования по установке ВН «Тепловей»

Для того, чтобы определиться с тем, что выполнять в данном разделе проекта необходимо представить схему установки воздухонагревателя.

Предлагаем Вам схему установки для воздухонагревателя «Тепловей» с дизельной горелкой (см. рис.3.1):

Рисунок 3.1 – Схема установки воздухонагревателя (регулирование по температуре внутреннего воздуха). 1 – теплогенератор; 2 - горелка; 3 - фильтр топливный; 4 - термостат электронный температуры внутреннего воздуха; 5 - дымоход; 6 - трубопроводы.

Из схемы видно, что в проекте по установке воздухонагревателя «Тепловей» должны быть выполнены следующие работы:

1) Привязка воздухонагревателя к строительным осям здания (либо помещения котельной);

2) Проект топливоподачи (газоснабжение или подача дизельного топлива);

3) Проект дымовой трубы;

4) Подключение к системе воздуховодов отапливаемого здания (если система отопления с воздуховодами);

5) Электроснабжение;

6) Раздел автоматики.

Как видно из схемы проекта котельной с воздухонагревателем отличается от проекта водогрейной котельной в первую очередь тем, что в нем практически отсутствует тепломеханический раздел. Все, что нужно сделать – это присоединиться к системе воздуховодов здания. Этот факт сокращает время проектных работ относительно сроков проектирования водогрейных котельных, в которых теплотехнический раздел является одним из наиболее трудоемких и сложных.

Также облегчается строительный раздел проектирования котельной с воздухонагревателям «Тепловей». Для его установки не требуется проектирования специального основания – воздухонагреватели «Тепловей» могут устанавливаться на обычный бетонный пол.

3.2.3. Раздел топливоподачи (газоснабжение)

Проектирование топливоподачи или газоснабжения для воздухонагревателей ничем не отличается от проектирования для водогрейных котельных. При этом следует руководствоваться требованиями СНиП II-35-76* «Котельные установки», СНиП 2.04.08-87 «Газоснабжение. Правила безопасности в газовом хозяйстве», НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности», а также рекомендациями УГПС по установке складов топлива с резервуарами дизельного топлива, в которых оговариваются допустимые расстояния от складов топлива до зданий (не менее):

3 м – до стен без проемов зданий I, II и III степени огнестойкости;

9 м – до стен с проемами зданий I, II и III степени огнестойкости;

18 м – до зданий IV и V степени огнестойкости.

При устройстве в складах топлива подземных резервуаров указанные расстояния допускается сокращать на 50%.

Раздел проекта по топливоподаче для воздухонагревателей «Тепловей» мощностью до 100 кВт может оказаться более трудоемким, чем для водогрейной котельной в том случае, если воздухонагреватели устанавливаются непосредственно в отапливаемом помещении, т. к. увеличиваются длины топливопроводов (газопроводов) и они проходят по помещению. Поэтому при проектировании топливопроводов (газопроводов) необходимо учитывать характер работ в помещении и обеспечивать их дополнительную защиту (поднимать на определенную высоту либо прятать в пол и т. п.). Но в любом случае данные работы не значительно увеличивают трудоемкость проектирования.

При разработке системы топливоподачи дизельного топлива также следует учитывать, что устанавливаемые на воздухонагревателях «Тепловей» дизельные горелки включают в свою конструкцию топливный насос, который обеспечивает забор топлива из бака и подачу в топку. Расстояние и глубина всасывания насоса указывается в паспорте на горелку. Поэтому предусматривать в проекте дополнительный топливный насос для подачи топлива к теплогенератору чаще всего не требуется. Рекомендуемые схемы обвязки горелки по топливу указываются в паспортах на устанавливаемые горелки. Единственно, что хотелось отметить отдельно: при использовании дизельных горелок установка топливного фильтра обязательна.

При проектировании газоснабжения в случае, если воздухонагреватели устанавливаются в отдельном помещении (котельной) следует выполнять следующее требование СНиП II-35-76* «Котельные установки», п.16.9: для помещений встроенных котельных, работающих на газообразном топливе, следует предусматривать не менее трехкратного воздухообмена в 1 ч, без учета воздуха, засасываемого в топки котлов для горения.

Конструкция вытяжных вентиляторов, устанавливаемых в этих котельных, должна исключать возможность искрообразования. На отдельно стоящие и пристроенные котельные указанные требования по вентиляции не распространяются.

Для воздухонагревателей «Тепловей» мощностью до 100 кВт, установленных непосредственно в отапливаемом помещении, расход воздуха на вентиляцию определяется расчетом с учетом расхода воздуха на общеобменную вентиляцию.

3.2.4. Проект дымовой трубы

При выполнении данного раздела следует руководствоваться СНиП II-35-76* «Котельные установки». Никаких специальных или характерных требований к дымовым трубам воздухонагревателей «Тепловей» не предъявляется. Установка дымососов, либо другого дополнительного оборудования не требуется, т. к. горелка оборудована вентилятором, обеспечивающем подачу в топку воздуха для горения и удаление дымовых газов. Запрещается при проектировании совмещать дымовые трубы для нескольких теплогенераторов. Объясняется это следующим: топка воздухонагревателей работает под избыточным давлением, поэтому при работающем одном и не работающем втором воздухонагревателе может возникнуть переток дымовых газов из первого во второй, а это в свою очередь привести к попаданию газов в помещение или к аварии.

3.2.5. Раздел электроснабжения

При выполнении данного раздела, также как и предыдущего, следует руководствоваться СНиП II-35-76* «Котельные установки», а также Правилами устройства электроустановок (ПУЭ), строительными нормами и правилами производства и приемки работ по электротехническим устройствам, Инструкцией по проектированию электроснабжения промышленных предприятий и паспортными данными на устанавливаемый воздухонагреватель «Тепловей». В паспорте представлены все необходимые для проектирования данные и электрические схемы. Дополнительных специальных или характерных требований к электроснабжению воздухонагревателей «Тепловей» нет.

3.2.6. Раздел автоматизации

Раздел по автоматизации работы воздухонагревателей «Тепловей» можно разделить на три основные части:

1. Защита оборудования (автоматика безопасности):

В данном разделе основной задачей является обеспечение защиты электрооборудования теплогенераторов от перепадов напряжения, «перекоса» или потери фаз и т. п. Эти задачи выполняются путем установки стабилизаторов напряжения, мониторов и электроавтоматов. Защита газовых горелок от возможных перепадов давления газа обеспечивается газовым мультиблоком самой горелки, в который входит электромагнитный клапан и редуктор давления (более подробная информация в паспорте на горелки).

Защита оборудования от перегрева, образования конденсата в теплообменнике является стандартной комплектацией воздухонагревателей «Тепловей» и поэтому дополнительной защиты не требуется.

2.Автоматическое регулирование рабочих параметров воздухонагревателей:

Самым простым, дешевым и надежным способом автоматизации регулирования является установка в отапливаемом помещении комнатного термостата. Регулирование осуществляется включением/выключением горелки воздухонагревателя в зависимости от температуры внутреннего воздуха. В основном применяются термостаты трех видов: постоянной температуры, с суточным программированием температуры и недельным программированием.

Последние два позволяют автоматически использовать воздухонагреватели «Тепловей» в режиме дежурного отопления и экономить топливо в нерабочее время.

В случае, если воздухонагреватель «Тепловей» используется для нагрева приточного воздуха рекомендуется применение двухступенчатых горелок и термостатов с двумя датчиками. Первый датчик устанавливается в помещении и регулирует температуру внутреннего воздуха вкл./выкл. 1-ой ступени горелки. Второй датчик устанавливается в подающем воздуховоде и контролирует температуру подачи вкл./выкл. 2-ой ступени горелки.

Регулирование температуры подачи в зависимости от температуры наружного воздуха осуществимо только при использовании модулируемых горелок. Данные горелки рационально ставить только на воздухонагреватели большой мощности.

3. Контроль, сигнализация:

Данный раздел должен отвечать требованиям п.15.15 СНиП II-35-76* «Котельные установки».

В случаи наличия у заказчика большого количества воздухонагревателей автоматическое регулирование и контроль параметров работы воздухонагревателей может быть выведено на единый диспетчерский пульт управления предприятия. Для передачи данных можно использовать локальную сеть или радиосигнал. Данная опция реализуется с привлечением к работе одного из наших подрядчиков.

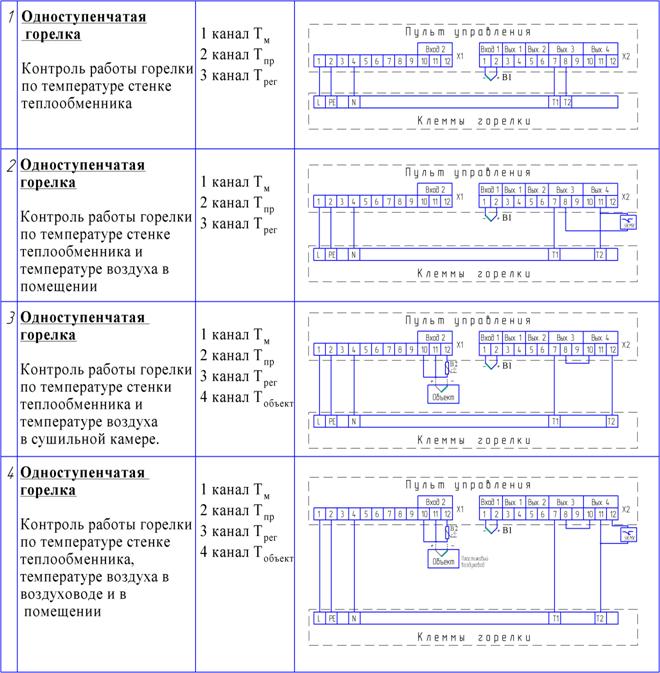

Ниже приведены возможные схемы подключения с кратким описанием для одноступенчатых горелок:

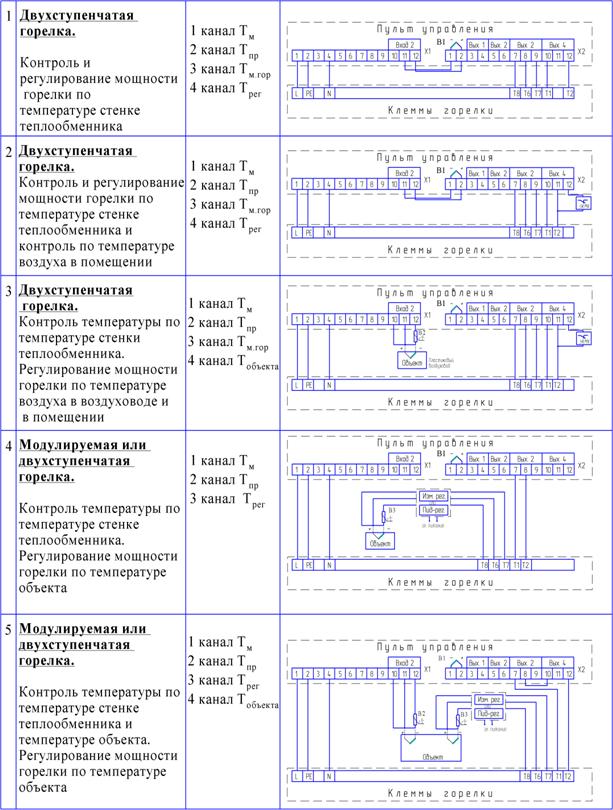

И для двухступенчатых горелок:

3.2.7. Рекомендации по расчету системы воздуховодов

При выборе системы отопления необходимо руководствоваться СНиП «Отопление, вентиляция и кондиционирование» (прил. Б). При проектировании воздуховодов систем воздушного отопления следует руководствоваться требованиями СНиП «Отопление, вентиляция и кондиционирование».

Воздухораспределительная сеть должна отвечать определенным требованиям:

1.Соответствовать эксплутационным параметрам воздухонагревателя по производительности нагретого воздуха. Обращаем Ваше внимание на обязательные соблюдения размеров сечения воздуховодов, потери давления, сечения диафрагмы, внутренней поверхности воздуховода.

2.Выход из воздухонагревателя обязательно оборудовать конфузорами (оптимально симметричной формы) для плавного изменения сечения, чтобы избежать образования зон застоя и как следствие нарушение физических свойств теплосъёма.

3. Иметь минимальные потери напора давления, т. е. запрещается перекрывать выход воздухонагревателя в горизонтальной плоскости, во избежание образования застойных зон в месте установки аппаратуры контроля работы воздухонагревателя.

4. Быть герметичной, а так же в случае сложной трассировки с большим количеством отводов и большим количеством воздухораспределителей объемный расход воздуха должен сохранять изначальную величину.

Воздуховоды следует выбирать круглого сечения там, где нет проблем с пространством. Или ближе к квадратному сечению, у которых соотношение ширины и высоты равно единице. Для зданий после реконструкции характерны нехватка свободных площадей, и иногда приходится ради экономии места задавать менее выгодное соотношение сторон прямоугольного воздуховода. В случае прокладки прямоугольных воздуховодов следует помнить, что стандартным для них принято соотношение 1:2 (то есть ширина воздуховода больше высоты в 2 раза).

Особое внимание при проектировании системы воздуховодов для воздушного отопления следует уделять воздухораспределению. Подачу воздуха рекомендуется осуществлять по схеме «сверху вниз», либо «снизу вниз». Прокладывать воздуховоды следует вдоль наружных стен и воздухораздающие решетки располагать под окнами, для того чтобы потоки теплого воздуха нагревали холодный воздух, поступающий от окон.

Общее давление, создаваемое вентилятором, представляет собой сумму статического и динамического давлений и должно соответствовать общим потерям напора на пути движения воздуха. Такие потери напора возникают: за счет трения воздуха о стенки воздуховодов, из-за изгибов и поворотов, изменения сечений и т. д. Все эти потери должны быть уравновешены общим давлением, создаваемым вентилятором.

Аэродинамический расчет систем вентиляции с механическим побуждением движения воздуха несколько упрощен по сравнению с гидравлическим расчетом систем отопления, так как в данном случае размеры поперечного сечения отдельных участков принимаются по допустимым (рекомендуемым) скоростям движения воздуха. Аэродинамический расчет вентиляционной системы, состоящий из двух этапов: расчета участков основного направления – магистрали и увязки всех остальных участков системы, проводится в такой последовательности:

1. Определение нагрузки отдельных расчетных участков. Систему разбивают на отдельные участки и определяют расход воздуха на каждом из них. Расходы определяют суммированием расходов на отдельных ответвлениях, начиная с периферийных участков. Значения расхода и длины каждого участка наносят на аксонометрическую схему. Порядок расчета показан в главе «Воздушное отопление».

2. Выбор основного (магистрального) направления. Выполняется трассировка воздуховодов по отапливаемым помещениям. При этом необходимо учитывать, что воздуховоды должны обеспечивать подачу воздуха в помещение и возврат его на рециркуляцию. Выявляют наиболее протяженную цепочку последовательно расположенных расчетных участков. Фиксируют оборудование и устройства, в которых происходят потери давления: жалюзийные решетки, фильтры и пр.

3. Нумерация участков магистрали. Участки основного направления нумеруют, начиная с участка с меньшим расходом. Расход и длину каждого участка основного направления заносят в таблицу аэродинамического расчета.

4. Определение размеров сечения расчетных участков магистрали. Площадь поперечного сечения расчетного участка, м2, определяют по номограмме 1 или по формуле:

, м2

где - расчетный расход воздуха, м2;

- рекомендуемая скорость движения воздуха на участке, м/с , принимается по таблице 1.

Рекомендуемые скорости определены из экономических соображений. Оптимальная скорость соответствует минимуму приведенных затрат – сумме капитальных затрат (стоимость воздуховодов, двигателя и прочее) и эксплуатационных расходов (электроэнергия) за период окупаемости. Кроме экономических соображений при определении рекомендуемых скоростей учтены технические требования. Например, из условий снижения шума скорость в воздуховодах в промышленных зданиях не рекомендуется больше 10 м/с, в общественных зданиях – 8 м/с. Воздуховоды сильно загромождают помещение, поэтому в отдельных частях системы принимают максимально допустимые скорости движения воздуха. Рекомендуется меньшую скорость принимать на концевых участках системы, постепенно увеличивая её для других участков магистрали. На участке с большим расходом принимается большая скорость.
