По величине подбираются стандартные размеры воздуховода так, чтобы фактическая площадь поперечного сечения . Результатом расчета в этом пункте являются величины d или a´b, соответствующие принятой площади поперечного сечения. Для прямоугольного воздуховода, кроме того, определяют эквивалентный диаметр (таблица 2). Эти величины заносят в расчетную таблицу.

5. Определение фактической скорости. Фактическую скорость определяют по формуле:

, м/с

По этой величине вычисляют динамическое (скоростное ) давление на участке.

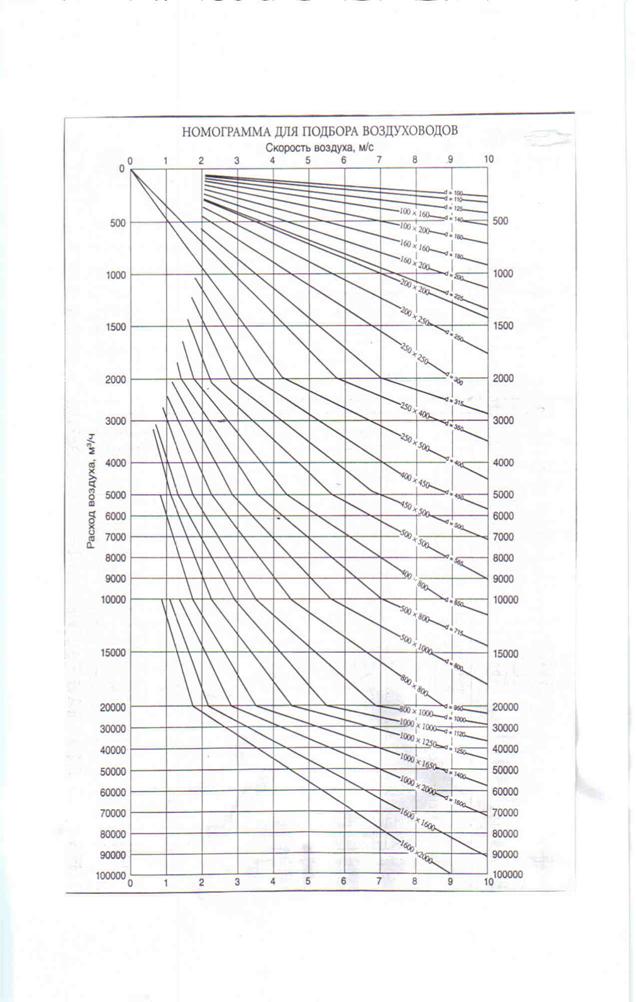

6. Определение потерь давления на трение. По номограммам или по таблицам определяют потери давления на трение R, которые зависят от скорости и сечения воздуховодов, и (коэффициент учета шероховатости стенок). Потери давления на трение на расчетном участке равны (заносятся в расчетную табличку).

7. Определение потерь давления в местных сопротивлениях. Для каждого вида местного сопротивления на участке по таблицам определяют коэффициент местного сопротивления . По и динамическому давлению определяют потери давления в местных сопротивлениях на участке:

8. Определение потерь давления на расчетном участке. Потери давления на i-м участке равны .

9. Определение потерь давления в системе. Расчет сети воздуховодов в общем виде сводится к определению потерь давления в воздуховодах при данном расходе воздуха. Суммарные потери давления в воздуховодах определяются по формуле:

, кг/м2

где R - потери давления на трение на один погонный метр воздуховода, кг/м2

- длина воздуховода, м

- потери давления на местные сопротивления, кг/м2

При температуре воздушного потока, отличающейся от 20°С, на потери давления, подсчитанные по выше указанной формуле, следует вводить поправочные коэффициенты на трение и местные сопротивления.

10. Увязку всех остальных участков системы проводят, начиная с самых протяженных ответвлений. Методика увязки ответвлений аналогична расчету участков основного направления. Разница состоит лишь в том, что при увязке каждого ответвления известны потери в нем. Потери от точки разветвления до конца ответвления должны быть равны потерям от этой точки до конца главной магистрали, т. е. Для расчета ответвлений применяется способ последовательного подбора. Размеры сечений ответвлений считаются подобранными, если относительная невязка потерь не превышает 15%.

11. Выполняется оформление чертежей и проектно-сметной документации.

Табл. 1

Рекомендуемые скорости движения воздуха на участках и в элементах вентиляционных систем

Участки и элементы вентиляционных систем	Рекомендуемые скорости, м/с, при побуждении движения воздуха в системе
механическом
общественные здания	промышленные здания
Жалюзи воздухозабора	2 - 4	4 - 6
Приточные шахты	2 - 6	4 - 6
Горизонтальные воздуховоды и сборные каналы	5 - 8	6 - 10
Вертикальные каналы	2 - 5	5 - 8
Приточные решетки у потолка
Вытяжные решетки	1 - 2	1 - 3
Вытяжные шахты	3 - 6	5 - 8

Табл. 2

Эквивалентные размеры прямоугольных воздуховодов, мм

b a	150	200	250	300	350	400	450	500
250	210	245	275
300	230	265	300	330
350	245	285	325	355	380
400	260	305	345	370	410	440
450	275	320	365	400	435	465	490
500	290	340	380	425	455	490	520	545
550	300	350	400	440	475	515	545	575
600	310	365	415	460	495	535	565	600
650	320	380	430	475	515	555	590	625
700		390	445	490	535	575	610	645
750		400	555	505	550	590	630	665
800		415	470	520	565	610	650	685
850			480	535	580	625	670	710
900			495	550	600	645	685	725
950			505	560	615	660	705	745
1000			520	575	625	675	720	760
1200				620	680	730	780	830
1400					725	780	835	880
1600						830	885	940
1800						870	935	990
