Компрессор Tecom Серии 2.0: Руководство по техническому обслуживанию (стр. 2 )

2 Введение

2.1 Принцип работы

Ротационный винтовой компрессор компании Tecom Compressor для сжатия окружающего воздуха использует два асимметричных винта. Электродвигатель вращает винт, который создает разрежение. Узел винта (компрессорная головка) начинает всасывать окружающий воздух из шкафа компрессора. В шкаф воздух попадает через большую панель сменных фильтров патронного типа. Их первичная функция – удалять из воздуха самые крупные частицы, которые могут значительно уменьшить срок службы узла винта. Таким образом, эта панель фильтров подлежит периодической замене. Обратите внимание на инструкцию по замене панельных фильтров (фильтров предварительной очистки) и всех компонентов, указанных в данном разделе.

Внутри шкафа компрессора воздух через впускной фильтр и соединенный с ним впускной клапан попадает в узел винта. Впускной фильтр – сменный сухой патронного типа, он расположен внутри корпуса фильтра, в свою очередь прикрепленного к впускному клапану. Впускной клапан управляет впуском воздуха в узел винта и предотвращает обратный поток воздуха.

Воздух, попавший в узел винта, сжимается вращательным движением роторов. В ходе цикла сжатия в систему нагнетается масло. Масло выполняет следующие функции:

1. Заполняет зазор между ротором и корпусом, создавая жидкое уплотнение, препятствующее возврату сжатого воздуха в зону всасывания.

2. Создает масляную пленку на поверхности роторов, защищая роторы от трения в паре «металл-металл». При надлежащей смазке оба ротора во время нормальной работы не будут соприкасаться друг с другом.

3. Смазывает подшипники в узле винта.

4. Циркулируя в доохладителе, это масло играет роль теплоносителя. Сжимаемый воздух нагревается. Это тепло частично отводится маслом, нагнетаемым в узел винта. Нагревшееся масло охлаждается в масляном радиаторе. Постоянная циркуляция охлаждающей жидкости делает цикл сжатия более эффективным, по возможности приближая его к изотермическому сжатию.

Из узла винта сжатый воздух и масляная взвесь поступают в масляный бак, а затем вверх, через сепаратор и узел клапана минимального давления. Масляный сепаратор снижает давление масляных паров в сжатом воздухе примерно до 5 мг/л. Клапан минимального давления удерживает давление в системе выше 4,5 бар и. д. Это минимальное давление, необходимое для поддержания циркуляции в компрессоре, благодаря чему узел винта остается заполненным маслом. Работа компрессора при давлении ниже 4,5 бар и. д. может привести к нарушению циркуляции масла и повреждению узла винта.

Чистый воздух проходит через сепаратор и перед выходом из компрессора в систему поступает в доохладитель. Доохладитель охлаждается воздухом, проходящим сквозь него в шкаф компрессора. Сжатый воздух поступает в радиатор с температурой примерно 85-90°C и выходит из него с температурой, превышающей окружающую температуру на 10°C.

Этот радиатор также охлаждает и масло. Масло покидает масляный бак снизу (через отверстие, отдельное от сжатого воздуха) и далее через масляный фильтр попадает в радиатор. При попадании в радиатор масло имеет примерную температуру 85-90°C; при выходе из радиатора температура масла изменяется примерно до 70°C.

Датчики температуры внутри компрессора следят за температурой и отображают ее на стрелочных приборах или на экране ПЛК. Сигнал тревоги прозвучит, если температура компрессора поднимется выше 100°C. Если температура достигнет 105°C, компрессор остановится.

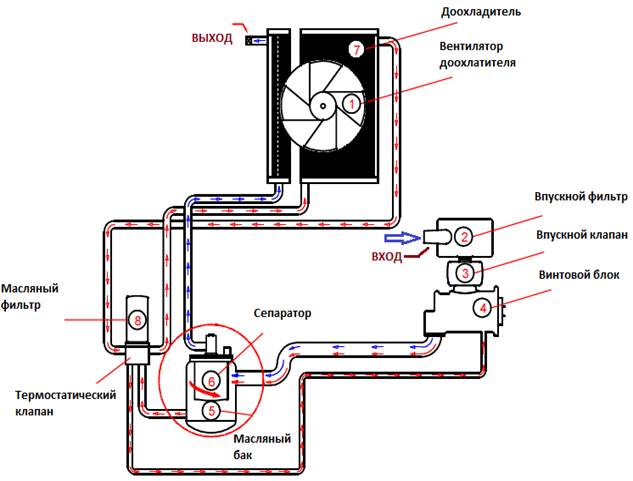

Схема воздушно-масляного контура

Воздушный поток

Масляный поток

2.2 Инструкция по установке оборудования

Сразу по получении вашего компрессора проверьте его на наличие повреждений, полученных при транспортировке. При наличии таковых немедленно сообщить о них региональному представителю компании Tecom Compressor или в саму компанию Tecom Compressor, детально описав тип повреждения. Это необходимо сделать до монтажа установки.

1. Необходимо соблюдать все меры безопасности, приведенные в данном руководстве, а также следовать всем местным нормам безопасности.

2. Убедиться в том, что компрессор будет установлен на ровном полу, способном выдержать вес компрессора. Максимально допустимый уклон пола – 5 градусов.

3. Падение давления воздуха в выпускной трубе можно рассчитать по следующей формуле:

Dp = падение давления (рекомендуется не более чем 0,1 бар); L = длина выпускной трубы в метрах; d = внутренний диаметр выпускной трубы в миллиметрах; p = абсолютное давление на выходе компрессора в барах; Qc = производительность компрессора в литрах в секунду.

4. При отсутствии системы вентиляции убедитесь в наличии зазора не менее 10 см между верхом компрессора и потолком. Убедитесь также в том, что расстояние между стенами помещения и компрессором – не менее 10 см.

5. Не допускается использование систем вентиляции с рециркуляцией охлаждающего воздуха. При напоре, равном падению давления в выпускных трубах охлаждающего воздуха, производительность вентилятора системы вентиляции должна соответствовать производительности вентилятора компрессора. Максимальное падение давления в выпускных трубах не должно превышать 0,001 бар. Для расчета требуемой производительности вентиляции можно воспользоваться следующей формулой:

Qv = требуемая производительность вентиляции в м3/сек; N = мощность на приводном валу компрессора в кВт; dt = повышение температуры в помещении компрессора.

6. Температура окружающего воздуха должна поддерживаться в пределах от 0 до 40 градусов Цельсия. В противном случае следует обратиться к региональному представителю компании Tecom Compressor или непосредственно в компанию Tecom Compressor.

7. Рекомендуется установить компрессор в надежном помещении, свободном от задымления, а также токсичных, горючих, легковоспламеняющихся и других опасных веществ.

8. До подключения компрессора к системе распределения воздуха исследуйте все отверстия для воздуха и убедитесь в том, что они свободны и не засорены.

9. Установите ручной отсечный клапан на выходе компрессора, чтобы компрессор при необходимости можно было изолировать от системы.

10. Не допускается устанавливать компрессор на трубах или обвязке соседнего компрессора. Если в системе сжатого воздуха имеется несколько компрессоров, нужно соединить каждый компрессор с общим воздушным резервуаром отдельной трубой для сглаживания пульсаций давления от соседнего компрессора.

11. Изучите Приложение B относительно требуемого сечения электрических кабелей. Изучить Приложение B относительно рекомендуемых диаметров выпускной трубы.

12. Хотя компрессор снабжен доохладителем и сепаратором влаги, рекомендуется дополнительно снабдить устройство осушителем охлажденного воздуха. Также желательно оснастить систему сжатого воздуха фильтрами для улавливания мелких частиц и масла, в зависимости от требований к чистоте воздуха. При наличии каких-либо вопросов проконсультируйтесь с региональным представителем компании Tecom Compressor.

13. Убедитесь в том, что сопротивление кабеля заземления менее 5 Ом.

14. Убедитесь в том, что напряжение электропитания находится в допустимых пределах (+/- 5% от напряжения, указанного на маркировочной табличке).

Компрессор снабжен доохладителем завышенного размера. В воздушных системах с различными требованиями к сухости и чистоте воздуха рекомендуется использовать осушитель охлажденного или обезвоженного воздуха, фильтры для улавливания мелких частиц и масла.

2.3 Инструкции по первоначальному пуску в эксплуатацию

Перед началом эксплуатации или после длительного перерыва в работе (более 1 года) следует выполнить техническое обслуживание компрессора в соответствии с контрольной ведомостью (см. Приложение А) первого пуска в эксплуатацию и вернуть подписанную копию этой ведомости в компанию Tecom Compressor. В этой технологической карте описана процедура первоначального ввода в эксплуатацию данного устройства. Перед вводом устройства в эксплуатацию необходимо полностью изучить настоящее руководство.

1. Необходимо соблюдать все правила безопасности, приведенные в данном руководстве, а также следовать всем местным нормам безопасности.

2. Если компрессор нужно установить на большой высоте над уровнем моря, вне помещения или в условиях отрицательных температур (ниже 0 градусов Цельсия), вначале проконсультируйтесь с региональным представителем компании Tecom Compressor.

3. Относительно сечения электрических кабелей следовать указаниям Приложения B.

4. Перед запуском компрессора:

1) Убедитесь, что электропитание отключено.

2) Все соединения труб затянуты и закреплены.

3) Уровень масла соответствует норме. При необходимости долейте масло до нужной отметки.

4) Узел осушителя подключен и готов к работе в соответствии с инструкциями по его эксплуатации.

5) Расстояние между компрессором и прочими работающими механизмами – не менее 1 метра.

6) Компрессор установлен на горизонтальной поверхности или на поверхности с уклоном не более
5 градусов.

7) Напряжение электропитания находится в допустимых пределах (380 ± 10 В).

8) Сопротивление кабеля заземления – менее 5 Ом.

9) Кабель электропитания имеет надлежащую длину и сечение.

10) Дверцы установки закрыты и заперты.

11) Подсоедините кабель электропитания и подайте напряжение питания.

12) Несколько раз включите компрессор на 4-6 секунд, чтобы масло заполнило все пустоты.

13) Убедитесь в отсутствии утечек масла.

14) Убедитесь в том, что винт вращается в правильном направлении. Иначе выключите питание и поменяйте фазные клеммы. Вернитесь к пункту 12.

15) Дайте компрессору поработать, пока не включится охлаждающий вентилятор. Это произойдет, когда температура масла достигает примерно 70°C. Вентилятор выдувает воздух из шкафа. Если воздух движется в обратном направлении, поменяйте местами фазные клеммы двигателя вентилятора и проверьте снова.

16) Убедитесь в правильной работе компрессора: он должен довести давление в резервуаре до необходимого, после чего перейти в дежурный режим (не нагнетает воздух в резервуар). Давление внутри системы должно оставаться постоянным. После трех минут работы в дежурном режиме компрессор должен выключиться. Важно убедиться в том, что автоматическое отключение работает надлежащим образом.

17) Запустите компрессор и убедитесь в том, что он выходит из-под нагрузки при надлежащем давлении. Откройте ручной отсечный клапан и убедитесь в том, что компрессор вновь становится под нагрузку.

18) Пока компрессор находится под полной нагрузкой, проверьте напряжение электропитания и ток главного электродвигателя и электродвигателя вентилятора. Проверьте давление в системе. Запишите эти показания.

19) Остановите компрессор и проверьте уровень масла. После первого пуска уровень масла может понизиться.

20) Вновь запустите компрессор и дайте ему поработать 15 минут. Обращайте внимание на появление любых нехарактерных звуков или на сообщения об ошибках, регистрируемые на ПЛК (предупреждающие сигналы, если компрессор управляется вручную). Если возникают какие-либо проблемы и в данной инструкции нет указаний по их устранению, обратитесь региональному представителю компании Tecom Compressor или напрямую в компанию Tecom Compressor. Если после 15 минут прогона в помещении станет существенно теплее (на 10 градусов), - циркуляция воздуха в помещении недостаточна, и необходимо обеспечить лучшую ее циркуляцию.

21) Запускать компрессор можно, только если он подключен к воздушному ресиверу.

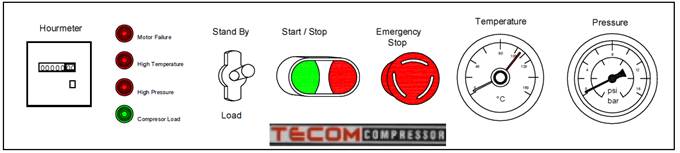

ПАНЕЛЬ УПРАВЛЕНИЯ 2.0

Пуск – Стоп

START – STOP

1) После долгого простоя пуск компрессора должен осуществляться путем кратковременного (1 секунда) поочередного нажатия кнопок ПУСК - СТОП (3-4 раза). Масло должно заполнить все пустоты в винтовом блоке.

2) После нажатия на кнопку ПУСК нужно следовать инструкции перехода их Холостого режима в Загрузку (см. ниже).

3) Перед выключением компрессора переведите устройство из режима нагрузки на холостой ход. Только потом нажмите на СТОП.

Работа под нагрузкой – Холостой ход

LOAD – STAND BY

1) Запуск компрессора должен проводиться на холостом ходу. Переключатель следует перевести в верхнее положение (Stand By).

2) После 5-7 секунд работы на холостом ходу перевести устройство в режим работы под нагрузкой (Load). В этот момент загорается зеленый индикатор.

3) После 3-х минут работы на холостом ходу компрессор автоматически выключается.

4) В течение рабочего дня, по мере расхода сжатого воздуха в системе, компрессор автоматически меняет режимы (Нагрузка – Холостой ход – Выключение – Пуск - Холостой ход – Нагрузка) для поддержания в системе требуемого давления сжатого воздуха.

5) Перед выключением компрессора переведите устройство из режима нагрузки на холостой ход. Только потом нажмите на СТОП.

Термометр (0С)

TEMPERATURE

1) Термометр показывает температуру масла в винтовом блоке. Рабочая температура масла равна
80-900С.

2) На компрессоре установлено тепловое реле, которое контролирует температуру масла в винтовом блоке. Красная стрелка должна быть установлена на значении С (максимальная температура, при которой срабатывает температурное реле и загорается красный индикатор).

3) Процесс охлаждения масла регулируется термостатическим клапаном. При высокой температуре масла клапан направляет масло в доохладитель.

Манометр (Бар и Psi)

PRESSURE

1) Манометр считывает давление на выходе из масляного бака (после клапана минимального давления).

2) Реле давления (рабочее) также реагирует на давление на выходе из масляного бака. Таким образом манометр показывает, насколько правильно настроено реле давления.

Кнопка аварийной остановки

EMERGENCY STOP

Применяется для аварийной остановки компрессора.

Счетчик времени наработки

HOURMETER

Показывает время наработки в часах.

СВЕТОВЫЕ ИНДИКАТОРЫ

Защитное реле электродвигателя (красный)

MOTOR FAILURE

Тепловое защитное реле установлено для защиты электродвигателя от перегрузки, приводящей к превышению величины тока через двигатель. Когда реле срабатывает, загорается этот индикатор.

Температурное реле (красный)

HIGH TEMPRERATURE

Реле служит для защиты от перегрева масла. Срабатывает при температуре масла С.

Реле высокого давления (красный)

HIGH PRESSURE

1) Реле высокого давления настроено на срабатывании при давлении в масляном баке, превышающем рабочее давление на 0,5 бар.

2) При срабатывании реле максимального давления компрессор останавливается и горит красный индикатор – высокое давление.

3) Реле максимального давления является вторым уровнем в цепочке защиты компрессора от превышения давления, после реле давления.

Компрессор под нагрузкой (зеленый)

COMPRESSOR LOAD

Загорается при работе компрессора под нагрузкой.

ОСУШИТЕЛЬ (для компрессора со встроенным осушителем)

ВНИМАНИЕ! На моделях компрессора со встроенным осушителем осушитель следует включать за
2-3 минуты до включения компрессора.

Осушитель имеет отдельный выключатель и термометр для контроля фактической температуры точки Росы (+3оС).

3 Техническое обслуживание, ремонт и запасные части

Как правило, региональный партнер компании Tecom хорошо разбирается в обслуживании компрессора. Тем не менее, вы сами можете предпринять некоторые меры, чтобы продлить срок службы оборудования. Просьба соблюдать элементарные правила, перечисленные в данном разделе. Важно: НЕ ПЫТАЙТЕСЬ самостоятельно выполнять техническое обслуживание устройства!

ВНИМАНИЕ: перед выполнением любой работы внутри компрессора следует:

· Нажать на кнопку автоматической остановки двигателя.

· Отключить электрическое питание с помощью установленного на стене главного выключателя (но не с помощью кнопки аварийной остановки).

· Закрыть кран подачи воздуха в сеть.

· Убедиться в отсутствии сжатого воздуха в масляном баке.

1. Обязательно переговорите с региональным партнером компании Tecom Compressor относительно выбора масла для вашего компрессора. Существует множество марок масла, и вы поступите правильно, уделив время их изучению. Однако лучше доверить это региональному партнеру компании Tecom.

2. Ежедневно проводите визуальный осмотр компрессора. Каждый день уделяйте пару минут, чтобы открыть компрессор и осмотреть его на предмет каких-либо утечек. Крайне важно выявлять проблемы как можно раньше и минимизировать простой на техническое обслуживание. В случае обнаружения утечки масла сразу же вызовите специалиста из регионального представительства компании Tecom.

3. Ежедневно проверяйте уровень масла в компрессоре. Если уровень масла сильно понизится, есть риск повредить компрессорную головку. Регулярный контроль уровня масла позволит предупредить утечку масла в компрессоре и иные проблемы.

4. Попросите регионального партнера компании Tecom снабдить вас графиком технического обслуживания компрессора. Следуя графику, вы будете уверены в том, что техническое обслуживание выполняется своевременно и регулярно.

Ротационные винтовые компрессоры предназначены для работы в течение длительного времени с максимальной производительностью. Чтобы обеспечить длительный срок службы вашего компрессора с минимальными простоями, важно следовать графику регулярного сервисного обслуживания. В этом разделе описаны важные шаги, требующиеся для технического обслуживания вашего компрессора. НЕ ПЫТАЙТЕСЬ самостоятельно выполнять техническое обслуживание, если вы не являетесь квалифицированным сервисным специалистом, нанятым компанией Tecom или ее представителем. Если сервисное обслуживание будет выполняться специалистом, не нанятым компанией Tecom или ее представителем, либо кем-либо без необходимого технического опыта, ваш компрессор будет снят с гарантии.
