Прицеп для перевозки технологических грузов и оборудования модели 8470 (стр. 1 )

ОАО "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "САРМАТ"

ПРИЦЕП ДЛЯ ПЕРЕВОЗКИ ТЕХНОЛОГИЧЕСКИХ ГРУЗОВ И ОБОРУДОВАНИЯ МОДЕЛИ 8470 Руководство по эксплуатации 0 Р )

2006

СОДЕРЖАНИЕ

Введение...................................................................................................... 3 Общее описание и техническая характеристика.......................................................... 3 Устройство прицепа..................................................................................... 7 Требования безопасности.......................................................................... 17 Маркировка................................................................................................ 18 11о, иотовка к работе................................................................................... 18 Правила оксплуатаиии................................................................................ 19 Техническое обслуживание........................................................................ 20 Содержание и порядок выполнения регулировочных работ....................... 25 Монтаж и демонтаж колеса и шины............................................................ 27 Транспортирование..................................................................................... 28 Правила хранения....................................................................................... 28 Возможные неисправности и методы их устранения.................................. 30 (' арантийные обязательства....................................................................... 31 I! ри южсние А - Регулировочные показатели............................................. 33 11р! можеиие I» - Моменты затяжки основных резьбовых соединений............. 33 При южсние В - Таблица смазки................................................................. 34

Конструкция прицепа постоянно совершенству- ется. В связи с этим отдельные узлы могут отли- чаться от описанных в настоящем издании

ВВЕДЕНИЕ Настоящее руководство по эксплуатации содержит техниче- ские данные, краткое описание конструкции, правила эксплуатации, обслуживания, хранения и предназначено для персонала, связанного с эксплуатацией и обслуживанием прицепа для перевозки технологиче- ских грузов модели 8470 (в дальнейшем "прицеп"). ОБЩЕЕ ОПИСАНИЕ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА Прицеп предназначен для монтажа и перевозки технологиче- ских грузов, транспортировка которых предусматривается по всем ви- дам дорог. Установка любого оборудования на прицеп должна согласовы- ваться с заводом-изготовителем прицепа. Прицеп выпускается в трехосном и в двухосном варианте в мо- дификациях, приведенных в таблице 1. Основные параметры и размеры прицепа приведены в таблице 1 и рисунках 1-3. Прицеп рассчитан на эксплуатацию при температуре окру- жающего воздуха от +40°С до минус 45°С. Тягачами прицепа являются тракторы, имеющие тягово- сцепное устройство по ГОСТ 2349, а также пневмоэлектровыводы по ГОСТ 4364, ГОСТ 9200. Электрооборудование должно быть выполнено по однопровод- ной схеме постоянного тока. Номинальное напряжение 12 В или 24 В.

Таблица 1 - Основные параметры и размеры на прицеп 8470 и

Модификация	№ рисунка	Масса снаряженного прицепа, кг	Полная масса, кг, не более	Распределение полной массы прицепа, кг, не более:	Тип шин
на пе- ред- нюю ось	на зад- нюю ось	на зад- нюю те- лежку
847000	1	3777	19200	6400	-	12800	16,5/70-18
847010	1	3600	19200	6400	-	12800	16,5/70-18
84701А	1	3810	19200	6400	-	12800	16,5/70-18
847020	2	3898	13500	4500	-	9000	15.5/65-18
84702А	2	4044	19200	6400	-	12800	16,5/70-18
847030	1	3805	19200	6400	-	12800	16,5/70-18
84703В	1	3830	19200	6400	-	12800	16,5/70-18
847060	3	3165	9000	4500	4500	-	15,5/65-18
84706Л	3	3282	12800	6400	6400	-	16,5/70-18
847061)	3	3728	9000	4500	4500	-	15,5/65-18
84706Е	3	3280	12800	6400	6400	-	16,5/70-18
84706Р	3	3100	9000	4500	4500	-	15,5/65-18
84706К	3	2845	8850	4425	4425	-	16,5/70-18
847070	3	3377	9000	4500	4500	-	15,5/65-18
84707А	3	3451	9000	4500	4500	-	16,5/70-18
84707В	3	3757	12800	6400	6400	-	16,5/70-18
84707С	3	3870	12800	6400	6400	-	16,5/70-18
847071)	3	3728	12800	6400	6400	-	16.5/70-18
84707Е	3	3311	12800	6400	6400	-	16,5/70-18
84707Р	3	3324	12800	6400	6400	-	16,5/70-18
847080	3	3861	12800	6400	6400	-	16,5/70-18
847090	3	3832	9000	4500	4500	-	15,5/65-18
84709Л	3	3949	12800	6400	6400	-	16,5/70-18

его

модификации

Наружные размеры, мм
Дли- на, Ь	Ши- рина, В	Вы- сота, Н	База	Высота располо- жения сцепной петли, О	Длина лонжерона (площадки). Р	Колея, К
С	С'+С"
9990	2500	1415	-	3905+1250	905	8110	2040
9990	2500	1395	-	3905+1250	905	81 10	2040
10150	2500	1395	-	4575+1250	905	8110	2040
11640	2870	1330	-	5175+1250	800	9600	2040
11640	2870	1395	-	5175+1250	880	9600	2040
10440	2500	1395	-	4545+1250	905	8700	2040
12840	2500	1395	-	6875+1250	810	1 1000	2040
8172	2800	1200	4280	-	880	6200	2040
8172	2800	1235	4280	-	915	6200	2040
9180	2500	1200	4280	-	880	7180	2040
9180	2500	1235	4280	-	915	7180	2040
8172	2900	1200	4280	-	880	6200	2040
7780	2500	1362	4200	-	860	6210	2040
9972	2800	1200	5500	-	880	8000	2040
9972	2800	1235	5500	-	915	8000	2040
9972	2800	1235	5500	-	915	8000	2040
9972	2470	1235	5500	-	880	8000	2040
9972	2470	1235	5500	-	880	8000	2040
9972	2400	1200	5500	-	880	8000	2040
9972	2400	1235	5500	-	915	8000	2040
10972	2800	1235	6500	-	915	9000	2040
11572	2720	1200	7680	-	880	9600	2040
11572	2720	1235	7680	-	915	9600	2040

Р

в

Рисунок 1 Р

Рисунок 2

в

15

Рисунок 3

УСТРОЙСТВО ПРИЦЕПА Рама прицепа сварная. Состоит из двух лонжеронов, соеди- ненных поперечинами. В передней части рамы находится стопор

Рисунок 4 - Стопор поворотного устройства

поворотного устройства (рис. 4, 5), предназначенный для блокировки поворотной тележки при движении назад.

1 - стопор поворотного устройства; 2 - пружина стопора; 3 - ру- коятка стопора; 4 - ручка; 5 - кольцо упорное; 6 - замок; 7 - скоба замка

Рисунок 5 - Стопор поворотного устройства Блокировка и разблокировка поворотной тележки производятся поворотом рукоятки стопора в одно из крайних положений. В задней части рамы приварена буксирная проушина для аварийного вытаски- вания прицепа.

» - сцепная петля; 2 - дышло; 3 - уравновешивающий механизм; 4 - гнездо; 5 - рама; 6 - подвеска

Рисунок (■> -11оиоротная тележка

1 - сцепная петля; 2 - дышло; 3 - уравновешивающий механизм; 4 - рама; 5 - подвеска

Рисунок 7 - Поворотная тележка

4

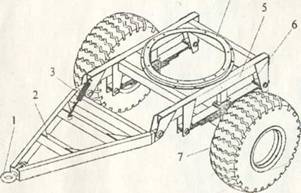

1 - сцепная петля; 2 - дышло; 3 - уравновешивающий механизм; 4 - поворотный круг; 5 - рама тележки; 6 - подвеска; 7 - ось с тормозами и колесами Рисунок 8 - Поворотная тележка Поворотная тележка (рис. 6, 7) состоит из рамы 5, дышла 2 со сцепной петлёй 1 и уравновешивающим механизмом 3, подвески, оси с тормозами и колесами 6.
