Задание №1:
Рассчитать общее люминесцентное освещение производственного помещения исходя из норм по разряду зрительной работы и безопасности труда.
Исходные данные:
· высота помещения H=5м
· напряжение осветительной сети 220 В
· коэффициент отражения потолка pп=70%
· коэффициент отражения стен pc=50%
· мощность люминесцентной лампы ЛБ-40 P=40 ВТ
· световой поток Fл=3000лм
· длина помещения А=15м
· ширина помещения Б=10м
· разряд и подразряд зрительной работы – IIв
Решение:
1. Определяем расчетную высоту подвеса светильников:
Hc=H-hp-hc, где:
H-высота помещения;
hp- высота рабочей поверхности от пола(работа сидя);
hc-расстояние светового центра светильника от потолка(свес);
hp =0,8м, hc=0,5м.
Hc=5-0,8-0,5=3,7 м
2. Определяем оптимальное расстояние между светильниками при их многорядном расположении:
L=1,5* Hc, где:
Hc- расчетная высота подвеса светильников
L=1,5*3,7=5,55 м
3.Определяем индекс помещения:
i=S/ Hc*(A+Б) , где:
S-площадь помещения;
Hc- расчетная высота подвеса светильников;
А-длина помещения;
Б- ширина помещения.
i = 15*10/(3,7*(15+10))=150/(3,7*25)=1,62
Следовательно принимаем индекс i=1,5.
4.Определяем необходимое количество ламп:
n=Eн*Kз*S*z/Fл*η, где:
Eн -минимальная нормируемая освещенность. Определяется по разряду и подразряду зрительных работ, характеристике контраста и фона;
Kз-коэффициент запаса, учитывающий потерю эмиссии ламп в процессе эксплуатации и снижение светового потока засчет загрязнения светоотдающих поверхностей(принять равным 1,5);
S-площадь помещения;
z-коэффициент, учитывающий неравномерность освещения поверхностей (принять равным 1,2);
Fл- световой поток лампы;
η – коэффициент использования светового потока

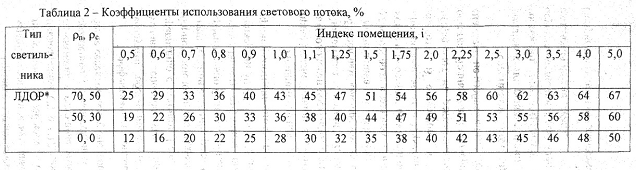

Так как коэффициенты отражения от потолка и стен равны соответственно 70% и 50%, и индекс помещения равен 5, то исходя из ниже приведенной таблицы η=51%.
N=200*250*1,5*1,2/3000*0,51=58,82
Берем N=59.
5.Определяем затраты электроэнергии на освещение:
W=n*w, где:
N-кол-во ламп;
w – мощность одной лампы.
W=59*40=2360Вт
6.Эскиз плана производственного помещения
Задание №2:
Тип вентиляции:местная приточная
1. Объяснить со схемой принцип работы применяемого типа вентиляции в производственном помещении:

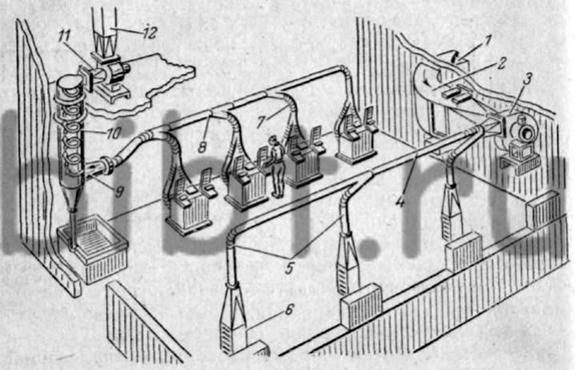

1-воздухозаборное устройство; 2 - калориферы для подогрева; 3- приточный вентилятор; 4 - магистральный воздуховод; 5 - ответвления воздуховода; 6 - приточные насадки; 7 - местные отсосы; 8 и 9 - магистральный воздуховод вытяжной установки; 10 - пылеотделитель; 11 - вытяжной вентилятор; 12 - шахта выброса очищенного воздуха в атмосферу
Местной приточной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места. Кместнойприточнойвентиляцииотносятсявоздушныедуши(сосредоточенный приток воздуха с повышенной скоростью). Они должныподавать чистый воздух к постоянным рабочим местам, снижать в их зонетемпературу окружающего воздуха и обдувать рабочих, подвергающихсяинтенсивному тепловому облучению.
К местной приточной вентиляции относятся воздушные оазисы — участкипомещений, отгороженныеотостальногопомещенияпередвижнымиперегородками высотой 2–2,5 м, в которые нагнетается воздух с пониженнойтемпературой.
Местную приточную вентиляцию применяют также в виде воздушных завес (уворот, печей и пр.), которые создают как бы воздушные перегородки илиизменяют направление потоков воздуха.
· Достоинства и недостатки.
При местной вентиляции требуется меньше затрат, чем при использовании общеобменной вентиляционной системы. В производственных помещениях в процессе выделения газов, влаги, теплоты и прочих вредностей чаще всего используют смешанную систему вентиляции. Это общая вентиляция для устранения вредностей во всем объеме помещения. Кроме того, могут применять и местную вентиляцию: местные отсосы и приток для обслуживания рабочих мест.
Однако местные системы не могут решить всех задач, стоящих перед вентиляцией: не все вредные выделения могут быть локализованы этими системами, например вредные выделения, рассредоточенные на значительной площади или в объеме; подача воздуха в отдельные точки помещения не может обеспечить необходимые условия воздушной среды, если работа производится на всей площади помещения или ее характер связан с перемещением и т. д. Для осуществления вентиляции в помещении в целом или в значительной его части применяют общеобменные системы — как приточные, так и вытяжные.
· Как работает приточная система вентиляции
Типовая приточная механическая вентиляционная система состоит из следующих компонентов:
Воздухозаборная решетка. Через нее наружный воздух поступает в систему вентиляции. Эти решетки, как и другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Воздухозаборные решетки не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь капель дождя и посторонних предметов. Воздушный клапан. Служит для предотвращения попадания в помещение наружного воздуха при выключенной системе вентиляции. Воздушный клапан особенно необходим зимой, поскольку без него в помещение бесконтрольно будут проникать холодный воздух и снег. Как правило, в приточных системах вентиляции устанавливаются воздушные клапаны с электроприводом, что позволяет полностью автоматизировать управление системой: при включении вентилятора клапан открывается, при выключении — закрывается. Фильтр. Этот элемент необходим для защиты как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Обычно в системе устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (для частиц до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм). Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон, например акрила. Фильтр необходимо периодически очищать от грязи и пыли, обычно не реже 1 раза в месяц. Калорифер или воздухонагреватель. Предназначен для подогрева воздуха, который подается с улицы в зимнее время. Калорифер может быть водяным (температура горячей воды должна быть не менее 70°С) или электрическим. Для небольших приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших помещений (площадью более 100 м2) желательно использовать водяные нагреватели, иначе затраты на электроэнергию окажутся очень большими. Для значительного снижения затрат на подогрев холодного воздуха используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом. Воздушные потоки при этом не смешиваются. Шумоглушитель. Поскольку вентилятор является источником шума, рядом обязательно устанавливают шумоглушитель, чтобы предотвратить распространение шума по воздуховодам. Основным источником шума при работе вентилятора являются турбулентные завихрения воздуха на его лопастях, то есть аэродинамические шумы. Вентилятор. Служит для подачи свежего воздуха в помещение и создания необходимого давления воздушного потока в сети. Воздуховоды. После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям.Для этих целей используется воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, поворотов, переходников). Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды).
Скорость потока в воздуховоде не должна превышать определенного значения, иначе воздуховод станет источником шума. Поэтому размер воздуховодов подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха. Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь круглую или прямоугольную форму. Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что воздуховоды при транспортировке и монтаже можно складывать «гармошкой». Недостатком гибких воздуховодов является высокое аэродинамическое сопротивление, вызванное неровной внутренней поверхностью, поэтому их используют только на участках небольшой протяженности.
Распределители воздуха. Через воздухораспределители воздух из воздуховода попадает в помещение. Как правило, в качестве воздухораспределителей используют решетки (круглые или прямоугольные, настенные или потолочные) или диффузоры (плафоны). Помимо декоративных функций воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение. Системы регулировки и автоматики. Последним элементом вентиляционной системы является электрический щит, в котором обычно монтируют систему управления вентиляцией. В простейшем случае система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего используют систему управления с элементами автоматики, которая включает калорифер при понижении температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т. д. В качестве элементов системы управления используют термостаты, гигростаты, датчики давления и т. п.2.Обосновать, для каких санитарно-гигиенических условий (наличие вредных веществ в рабочей зоне) применяется указанный тип вентиляции:
Местные системы вентиляции обслуживают ограниченные участки помещений. Местные приточные системы подают воздух в отдельные точки помещения, например на рабочие места, на которых нужно создать определенные метеорологические условия.
В основном местная вентиляция применяется в производственных помещениях, где необходим интенсивный воздухообмен (местные отсосы и приток) для обслуживания рабочих мест с целью снижения концентрации излишков влаги, теплоты, газов, вредных примесей, пыли и т. д.
Свежий воздух подается, как правило, после предварительной подготовки, которая может включать очистку, подогрев, охлаждение и увлажнение взамен удаленного.
Системы местной вытяжной и местной приточной вентиляции должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий 1 раз в год.
