Обработка детали «Корпус амортизатора» (стр. 2 )

Компания производитель	Pinacho
Страна происхождения	Испания
Гарантия	2 года
Сроки поставки	На складе в г. Тула

Стандартная комплектация:

- система ЧПУ SIEMENS 828D Basic T

- контроллер, привода по осям X/Z, электропроводка – производство SIEMENS;

- автоматическая 8 позиционная револьверная голова;

- графическое отражение процесса обработки;

- редактор профиля;

- вариаторный бесступенчато регулируемый привод шпинделя;

- электронные маховики по осям X и Z;

- система СОЖ;

- низковольтное освещение рабочей зоны;

- полное брызгозащитное ограждение;

- бункер для сбора стружки;

- переходные втулки;

- инструкция по эксплуатации;

- автоматическая система смазки;

- уровневые болты и подушки;

- CE Сертификат;

- точность станка по DIN 8605.

Спецификация:

№ п/п	Наименование

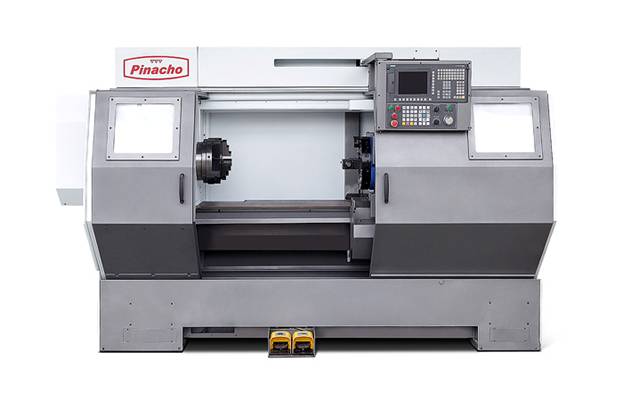

1	Токарный станок с ЧПУ Pinacho модели ST 310 x 1000
2	Гидравлический пакет (гидростанция, гидравлический патрон 310мм, гидроцилиндр вн. отв. Ø92, гидравлическая задняя бабка)
3	Набор каленых обратных кулачков для гидравлического патрона 310 мм
4	Набор каленых прямых кулачков для гидравлического патрона 310 мм
5	Набор сырых кулачков для гидравлического патрона 310 мм
6	Центр вращающийся с удлиненным носом МТ5
7	Оправка для расточного инструмента 25-40 мм
8	Конвейер для стружки с бункером для сбора стружки
9	Экспортная упаковка с повышенной влагозащитой

Технические характеристики

Модель	ST 310
Расстояние между центрами, мм	1000
Высота центров, мм	310
Макс. Ø над станиной, мм	620
Макс. Ø над суппортом	540
Макс. Ø над поперечными салазками суппорта, мм	410
Перемещение суппорта, мм	310
Длина суппорта, мм	550
Длина поперечных салазок суппорта, мм	600
Ширина направляющих, мм	350
Проходное отверстие шпинделя, мм	105
Тип торца шпинделя	А2-8
Тип конуса Морзе шпинделя	МТ-5
Диапазон скоростей, об/мин	0 – 2500
Рабочие подачи по оси X/Z, мм/мин	0 – 7500
Ускоренные подачи по оси X/Z, мм/мин	12 / 15
Ø ШВП по оси Z, мм/шаг	40 / 10
Ø ШВП по оси X, мм/шаг	20 / 5
Ø задней бабки пиноли, мм	95
Перемещение пиноли задней бабки, мм	220
Пиноль задней бабки	МТ-5
Кол-во позиций инструмента	8
Макс. размер хвостовика инструмента, мм	25 х 25
Макс. диаметр прутка, мм	40
Точность позиционирования,	0,01
Повторяемость, мм	0,01
Макс. Ø в неподвижном люнете, мм	185
Макс. Ø в подвижном люнете, мм	130
Мощность главного привода, кВт	11
Мощность привода помпы, кВт	0,37
Производительность помпы, л/мин	25
Объем бака СОЖ, л	81
Длина станка, мм	2650
Ширина станка, мм	1225
Высота станка, мм	1950
Вес станка, кг	2300

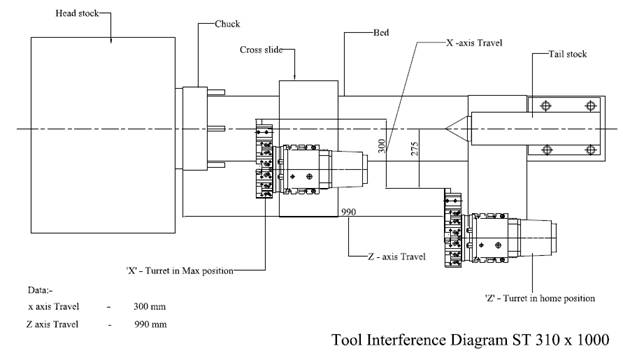

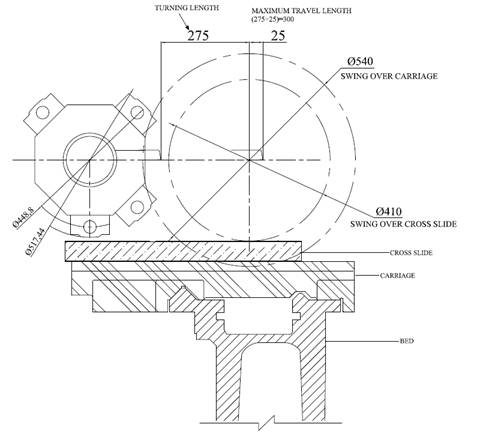

Диаграмма рабочей зоны станка

6. Управляющая программа

Операция 05	Операция 10
;$PATH=/_N_WKS_DIR/_N_unknow detal_WPD ;1. Tochit _200 s pripuskom 0.1mm. ;DCLNL 2525M-16 Rezec IC8250 N1T="DCLNL 2525M-16 Rezec IC8250" N2M6 N3D1 N4G18 N5G64G90G94 N6Lims=2500 N7G96S80M3 N8G54 N9G90G0X211.664Y0Z406.049 N10Z403.5 N11X203 N12CYCLE95("START:END", 0, 0, 0, 0, 0.5, 0.5, 0.5, 1, 0, 0, 0) N13START: N14G0X200.2Z403.5 N15G1G95Z-11.49F.5 N16END: N17G0X203Z403.5 N18X211.664Z406.049M108 N19M5 N20G0Z0 N21X0 N22D0 N23G0G53X300 N24G0G53Z500 N25M1 ;2. Tochit _200 nachisto ;DCLNL 2525M-16 Rezec IC8250 N26T="DCLNL 2525M-16 Rezec IC8250" N27M6 N28D1 N29G18 N30G64G90G94 N31Lims=2500 N32G96S100M3 N33G54 N34G90G0X211.664Y0Z406.049 N35Z402.769 N36X200.2 N37CYCLE95("START:END", 0, 0, 0, 0, 0.4, 0.4, 0.4, 5, 0, 0, 0) N38START: N39G0X200Z402.769 N40G1G95Z-2.3F.4 N41END: N42G0X200.2Z402.769 N43X211.664Z406.049M109 N44M5 N45Z0 N46X0 N47D0 N48G0G53X300 N49G0G53Z500 N50M30	;$PATH=/_N_WKS_DIR/_N_unknow detal_WPD ;1. Podrezat torec s pripuskom 0,1mm ;DCLNL 2525M-16 Rezec IC8250 N1T="DCLNL 2525M-16 Rezec IC8250" N2M6 N3D1 N4G18 N5G64G90G94 N6Lims=1000 N7G96S80M3 N8G54 N9G90G0X211.184Y0Z408.583 N10Z401.5 N11X207 N12CYCLE95("START:END", 0, 0, 0, 0, 0.4, 0.4, 0.4, 2, 0, 0, 0) N13START: N14G0X207Z398.1 N15G1G95X199.146F.4 N16X195.146Z400.1 N17X153.2 N18Z401.5 N19END: N20G0X207 N21X211.184Z408.583M108 N22M5 N23G0Z0 N24X0 N25D0 N26G0G53X300 N27G0G53Z500 N28M1 ;2. Podrezat torec nachisto ;DCLNL 2525M-16 Rezec IC8250 N29T="DCLNL 2525M-16 Rezec IC8250" N30M6 N31D1 N32G18 N33G64G90G94 N34Lims=1000 N35G96S80M3 N36G54 N37G90G0X211.184Y0Z408.583 N38Z401.087 N39X202.721 N40CYCLE95("START:END", 0, 0, 0, 0, 0.3, 0.3, 0.3, 2, 0, 0, 0) N41START: N42G0X202.721Z400.175 N43G1G95X198.721Z398.175F.3 N44G2X198.708Z398.177CR=0.8 N45G1X195.063Z400 N46X153 N47Z400.7 N48END: N49G0X202.721Z401.087 N50M109 N51M5 N52G0Z0 N53X0 N54D0 N55G0G53X300 N56G0G53Z500 N57M1 ;3. Rastochit vnutrenniy kontur nacherno ;S40U PCLNL-12 Rezec IC8250 N58T="S40U PCLNL-12 Rezec IC8250" … сокращено
