Вентилятор / выдуватель для зерна (стр. 3 )

5. ЭЛЕКТРОПРОВОДКА

ДО вентилятора PPZ-7.5-WNT производитель поставляет комплектную электропроводку за исключением главного питающего провода. Подвод электроэнергии до штепселя установленного на корпусе вентилятора выполняет электрик имеющий соответственные права по заказу и за счёт инвестора. В качестве главного питающего провода следует применить кабель типа OPdżo 5x2.5.

Стандартная оснастка электропроводки вентилятора:

- асинхронный трёхфазный двигатель типа Sg132S-2B – 7.5кВт-2920об/мин.

- двигательный выключатель GZ1-M08 с термической защитой 13-18A,

- корпус выключателя GV2-MC02, IP55,

- минимальный расцепитель GZ1 AU225, 230V,

- штепсель приёмника и переносное гнездо 32A,

- пусковой переключатель O-Y-Δ,

- кабель OP5x2.5, OP4x2.5,

- комплект кабельных вводов.

Учитывая значительную мощность электродвигателя, его пуск должен проводиться при употреблении пускового переключателя O-Y-Δ. Двигательные выключатели оснащены минимальными расцепителями, которые в случае пропадания питающего напряжения вызывают прочное остановление работы двигателя. Восстановление питания не вызывает автоматического запуска двигателя. Дополнительно, двигательный выключатель оснащен термическо-максимальныным расцепителем с диапазоном действия приспособленным к виду двигателя установленного на вентиляторе. Электрик перед первым запуском вентилятора обязан установить соответственное для данного двигателя значение тока вызывающего срабатывание термического расцепителя.

Остальные модели доставляются без электрической инсталяции.

Внимание: Производитель оставляет за собой право вносить технические коррективы в оборудование, с целью увеличения эффективности вентилятора PPZ, и его безопасного использования, без уведомления об этом клиента.

Внимание: Производитель оставляет за собой право на внесение изменений в техническую документацию продукта. Перед началом монтажа и использования просьба обратиться к производителю за актуальной технической документацией и инструкцией по обслуживанию.

Sg132S-2B – 7,5кВт – 3000 об/мин

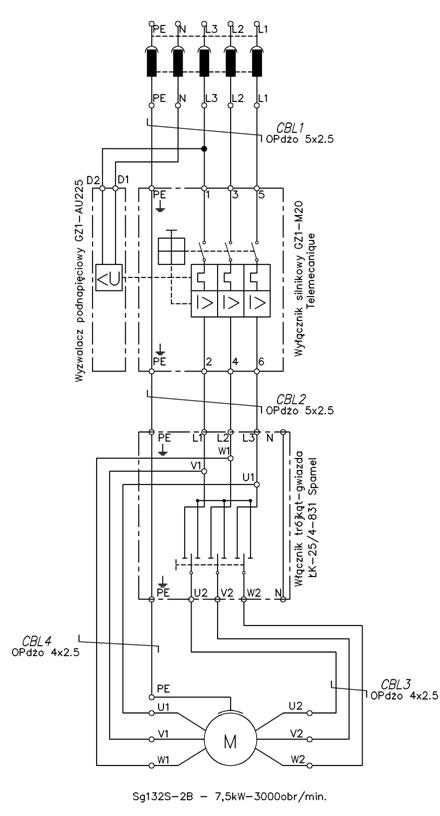

Рисунок 3. Схема электропроводки вентилятора PPZ-7.5-WNT

6. ЭКСПЛУАТАЦИЯ

6.1 ОБСЛУЖИВАНИЕ

6.1.1. ПОДГОТОВКА К ЗАПУСКУ

Перед приступлением к работе надо выполнить следующие действия:

1. В зависимости от функций, которые должен выполнять вентилятор соединить его с соответственными компонентами согласно схеме на Рисунке 2.

2. Проверить правильность монтажа,

3. Удалить все предметы, которые могли попасть вовнутрь устройства во время монтажа,

4. Убрать окружность, в которой работает вентилятор,

5. Закрыть задвижку впуска зерна помещенную на инжекторе (касается выдувателя),

6. Подключить переносное гнездо к штепселю помещенному на корпусе вентилятора и довинтить уплотнительную гайку,

7. Провести кратковременный (ок. 5мин.) испытательный запуск по пункту 6.1.3

8. Проверить, соответствует ли направление вращения ротора направлению стрелки на корпусе.

9. Остановить устройство по пункту 6.1.4.

6.1.2. ПЕРВЫЙ ЗАПУСК

Перед передачей нового устройства в эксплуатацию следует провести первый испытательный запуск.

Данное действие имеет целью проверку правильности работы нового устройства.

Первый запуск может провести исключительно электрик с соответственными правами. К его обязанностям относится проверка всех элементов электропроводки питающей вентилятор. В частности нужно проверить правильность соединений на выводах, регулировку термического выключателя, исправность защиты от поражения а также исправность защиты от короткого замыкания.

При первом запуске нужно выполнить все действия, перечисленные в пункте 6.1.1.

6.1.3. ЗАПУСК ВЕНТИЛЯТОРА

Нажать черную включающую кнопку на двигательном выключателе (Рисунок 4). Переключатель 0-Y-Δ (Рисунок 5) установить в положение „Y” и подождать ок. 10 секунд, чтобы двигатель набрал полную скорость. Установить переключатель 0-Y- Δ (Рисунок 5) в положение „Δ”.

6.1.4. ОСТАНОВКА ВЕНТИЛЯТОРА

Переключатель 0-Y-Δ плавно переключить в положение „0” (Рисунок 5). Нажать красную выключающую кнопку на двигательном выключателе (Рисунок 4). В случае более долгого перерыва в эксплуатации вентилятора отсоединить питающий провод через разъединение штепселя и гнезда.

Положение выключенный Положение пуск Положение работа

Красная кнопка выключающая

Черная кнопка включающая

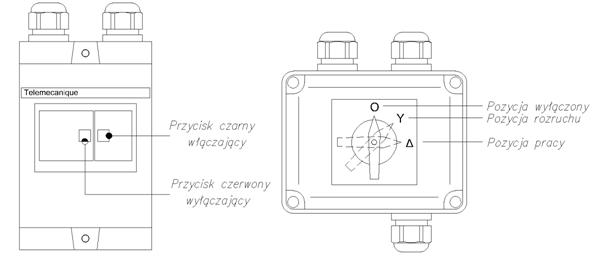

Рисунок 4. Двигательный выключатель Рисунок 5. Переключатель O-Y-Δ

6.1.5. НЕИСПРАВНОСТИ КОТОРЫЕ МОГУТ ВЫСТУПИТЬ В ХОДЕ РАБОТЫ МАШИНЫ

- самодействующее выключение вентилятора – проверить установку на двигательном выключателе (термике),

- чрезмерные колебания вентилятора – проверить балансировку ротора,

- выдуватель не транспортирует зерна – проверить направление вращения ротора, проверить, не забит ли выпуск из ковша или другой элемент транспортного пути,

- слишком низкая производительность – проверить правильность конструкции транспортного пути (он должен иметь возможно мало колен), проверить плотность системы, проверить высоту и длину транспортного пути,

6.1.6. ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОСМОТРЫ

Технические осмотры имеют целью сохранение полной технической исправности устройства. Лица проводящие периодические осмотры должны располагать соответственными техническими знаниями в этой области. Осмотры электропроводки могут проводиться исключительно электриком с соответственными прравами.

Перед приступлением к обслуживанию нужно отсечь питание через вытащение штепселя из сетевого гнезда. Обслуживание устройства подключенного к источнику питания грозит поражением электротоком а также потерей здоровья или жизни.

Периодические осмотры включают проверку всех неподвижных и движимых элементов, а в частности:

по крайней мере раз в месяц:

1. защит,

2. болтовых соединений (в том числе закрепление двигателя к корпусу, ротора к валу двигателя),

3. предупреждающих знаков и щитка

по крайней мере раз в год:

антикоррозионных покрытий – поврежденные места очистить и обезжирить, загрунтовать антикоррозионой краской а затем покрыть покровной краской, балансировки ротора – ротор установлен в любом положении не должен самостоятельно вращаться, шпоночных соединений ротора и двигателя, всех элементов электропроводки – данный осмотр может провести исключительно электрик с правами

Все повреждения должны быть немедленно устранены, а поврежденные или изношенные части должны быть исправлены или заменены новыми. Частоту периодических осмотров надо привести в соответствие с интенсивностью эксплуатации. В случае очень интенсивной эксплуатации вентилятора и компонентов осмотры надо проводить чаще.

Проведение периодических технических осмотров вентилятора не требует использования специального инструмента. Для выполнения в/у действий нужны такие инструменты как: отвёртка, плоский ключ 13,17.

6.1.7. ХРАНЕНИЕ

В случае более долгого перерыва в использовании устройства нужно отключить питающий провод от сети, а компоненты очистить от пыли и остатков зерна. Вентилятор и компоненты хранить в сухом помещении. Рекомендуется прикрыть во избежание оседания пыли, выступающей в воздухе.

После более долгого простоя устройства следует провести испытательный пуск согласно пунктам 6.1.1. и 6.1.2. настоящего Руководства по эксплуатации.

6.1.8. ДЕМОНТАЖ И ЛИКВИДАЦИЯ

Во время демонтажа и ликвидации устройства нужно:

- части пригодные к использованию собирать на одном месте,

- металлические части непригодные к позднейшему использованию доставить в пункт скупки металлолома,

- части из пластмасс собирать отдельно. Рекомендуется вывезти их на свалку или в пункт сортировки с целью вторичной переработки. Нельзя их жечь или утилизировать другим образом.

Накопленные части после ликвидации нужно надлежащим образом предохранить от доступа детей и животных.

6.2.1 ЗАГРУЗКА ЗЕРНА В ХРАНИЛИЩЕ

Чтобы начать загрузку зерна в хранилище, следует:

1. Проверить правильность монтажа всей пневматической установки

2. Открыть верхний входной люк в хранилище

3. Убедиться, что в хранилище не находятся люди

4. Закрыть задвижку ковша

5. Засыпать ковш зерном

6. Запустить вентилятор по пункту 6.1.3.

7. Постепенно открывать задвижку засыпного ковша

8. Пополнять количество зерна в ковше.

Чтобы окончить загрузку зерна, следует:

1. Подождать до полного опорожнения ковша и пневматической установки из зерна

2. Закрыть задвижку ковша

3. Выключить вентилятор по пункту 6.1.4.

В случае забивания любого элемента выдувателя нужно немедленно выключить вентилятор и вынуть штепсель из питающего гнезда.

Эксплуатация выдувателя требует единоличного обслуживающего персонала. В случае перекатывания или присоединения целого выдувателя требуется персонал из двух человек.

6.2.2. ПРОВЕТРИВАНИЕ СЛОЯ ЗЕРНА В ХРАНИЛИЩЕ

Чтобы начать проветривание слоя зерна с хранилище, следует:

1. Проверить правильность подключения вентилятора к хранилищу

2. Трубку монометра установленного в хранилище наполнить водой

3. Открыть верхний входной люк в хранилище

4. Убедиться, что в хранилище не находятся люди

5. Запустить вентилятор по пункту 6.1.3.

Чтобы окончить проветривание зерна, следует:

1. Выключить вентилятор по пункту 6.1.4.

2. Закрыть верхний входной люк-предохранить зерно в хранилище от осадков воды

Использование вентилятора для вентиляции зерна в хранилищах BIN не требует постоянного надзора. В случае перекатывания или присоединения вентилятора требуется персонал из двух человек.

Таблица 2.

Наименование	Код части
Корпус вентилятора комплектный	PPZ-7.5-KORP
Двигатель Sq132-2B	SILN7,5D
Ротор вентилятора	PPZ-7.5-WIR
Ступица ротора вентилятора	PPZ-7.5-PIA
Колесо ходовое Ø200/20 прорезиненное, с подшипником	KOLOGUM200/20Ł
Набивка резиновая	PPZ-7.5-USZCZ
Болт M6x16	PN-85/M-82105
Болт M8x30	PN-85/M-82105
Болт M8x80	PN-85/M-82105
Болт M10x40	PN-85/M-82105
Болт M12x40	PN-85/M-82105
Подкладка 4	PN-78/M-82005
Подкладка 6	PN-78/M-82005
Подкладка 8	PN-78/M-82005
Подкладка 8 пружинящяя	PN-77/M-82008
Подкладка 10	PN-78/M-82005
Подкладка 10 пружинящяя	PN-77/M-82008
Подкладка 12	PN-78/M-82005
Подкладка 12 пружинящяя	PN-77/M-82008
Подкладка 20	PN-78/M-82005
Кольцо установочное пружинящее наружное 20Z	PN-76/M-85111
Гайка M4	PN-86/M-82144
Гайка M6	PN-86/M-82144
Гайка M8	PN-86/M-82144
Гайка M10	PN-86/M-82144
Гайка M12	PN-86/M-82144
Электрический дроссель P16	DLAWKABL_P16
Штепсель изоляционный приёмника 32A	WTO-32A/5
Гнездо изоляционное переносное 32A	GNP-32A/5
Переключатель O-Y-Δ	WLACZ/ŁK25R
Корпус переключателя	GV2-MC02, IP55
Выключатель двигательный	GZ1-M08 13-18A
Расцепитель минимальный	GZ1 AU225, 230V
Кабель 5-жильный о сечении 2.5мм2	KABEL_5X2.5
КАбель 4-жильный о сечении 2.5мм2 типа Opdżo	KABEL_OP4/2.5
Рукоятка	REKOJESC/OC
Циклон разгрузочный	PPZ-7.5-CYKL
Конфузор эластичный	PPZ-7.5-K310
Пояс креплящий	OPASKA_310
Ковш засыпной	PPZ-7.5-KOSZ
Застёжка для трубы Ø180	ZAPIN/180
Колено Ø180, α = 90° на радиусе R = 900 мм	KOLANO/90/900
Труба Ø180 длиной L = 1000 мм	RURAZ1
Труба Ø180 длиной L = 2000 мм	RURAZ2

Заказы на сменные детали следует направлять по адресу производителя. В заказе указать полное наименование детали согласно вышеуказанному каталогу, количество деталей, данные с щитка и точный адрес заказчика. Производитель оставляет за собой право на конструкционные изменения по мере развития и техническо-технологического прогресса производимого устройства.
