Знаки дорожні (стр. 6 )

3.16 Дорожні знаки повинні виготовлятися чотирьох типорозмірів: І — малого, II — середнього, III — великого, IV—дуже великого.

3.17 Типорозміри знаків залежно від умов застосування повинні вибиратись відповідно до таблиці 9.

3.18 Розміри зображень знаків за типорозмірами повинні відповідати наведеним на рисунках 1 —8.

Таблиця 9

Типорозмір знака	Застосування знаків
поза населеними пунктами	у населених пунктах
І	Дороги з шириною проїзної частини менше 6 м	Дороги з однією смугою для руху в одному напрямку
І!	Дороги з однією чи двома смугами для руху в одному напрямку	Дороги з двома смугами для руху в одному напрямку
III	Дороги з трьома і більше смугами для руху в одному напрямку, а також автомагістралі	Дороги з трьома і більше смугами для руху в одному напрямку
IV	Ремонтні роботи на автомагістралях, місця концентрації дорожньо-транспортних пригод, небезпечні ділянки — у разі обґрунтування доцільності застосування знаків

Номер знака	Типорозмір	А, мм	В, мм	г, мм
1.1-1.3.2. 1.6-1.12, 1.14-1.23.4. 1.25, 1.27, 1.28, 1.32-1.36, 1.38,1.39,2.1	І II III		10 15 20	ЗО 45 60
1.5.1-1.5.3,1.13, 1.24,1.26,1.37	І II III IV	0	10	30

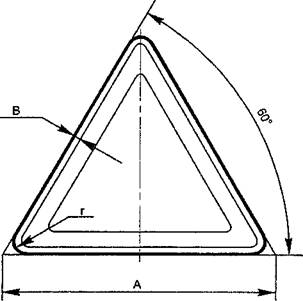

Рисунок 1

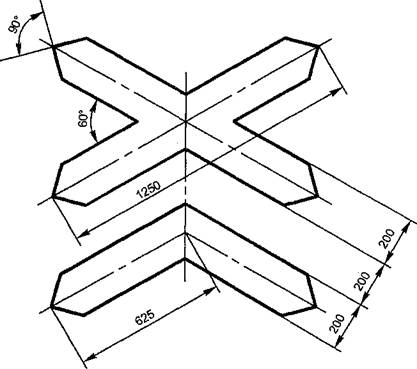

Знаки 1.29, 1.30 Рисунок 2

Номер знака	Типорозмір	В, мм
2.2	І II III

Рисунок З

Номер знака	Типорозмір	Р, мм	А, мм
Зображення знаків 3.29, 3.30, 3.35 на знаках 3.31, 3.32, 3.38, 3.39	І II		10 15
2.5, 3.1-3.6, 3.12-3.24,3.26, 3.28-3.30, 3.33-3.37, 3.42,4.1-4.11	І II III		10 15 20
3.7-3.11, 4.12-4.15	І II		10 15
3.40,3.41, 3.43,4.16,4.17	І II		15 20
3.25, 3.27	І II III IV		10

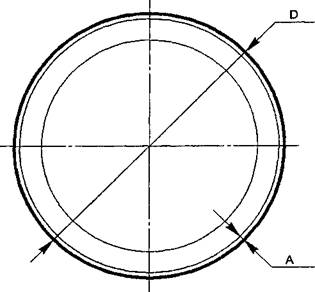

Рисунок 4

Номер знака	Типорозмір	В, мм	г, мм
2.3, 2.4,2.6,5.5,
5.6, 5.13-5.15,	І	600
5.29.1-5.30,	II	700	40
5.33-5.35.2,	III	900
5.38, 7.8
5.8-5.12, 5.18,	II	700
5.20.1-5.23,			40
5.25-5.27,7.1.2	III	900
5.36.1-5.37.2	І	600	40

Рисунок 5
