8) на ПС А и Б ввести пусковые органы ПА по факту отключения Л-1;
9) на подстанции А проверить отсутствие напряжения на реакторе Р, включить заземляющие ножи на разъединителе РР в сторону реактора Р;
10) вывести УРЗА и отключить охлаждение реактора Р по местной программе.
142. Последовательность операций и действий персонала с коммутационными аппаратами при вводе в работу и при выводе в ремонт шунтирующего реактора с собственным выключателем (рис.5).
Примечание. Операции выключателем и разъединителем реактора производятся с разрешения диспетчера после подготовки режима. При операциях с линейным шунтирующим реактором подготавливается режим перетоков в сети, как для отключения линии Л-1.
Включение:
1) ввести в работу УРЗА и охлаждение реактора по местной программе;
2) отключить заземляющие ножи на разъединителе РР реактора со стороны реактора, проверить их отключенное положение;
3) проверить отключенное положение выключателя ВР реактора;
4) включить разъединитель РР реактора;
5) включить выключатель ВР реактора.
Рисунок 5. - Шунтирующий реактор с собственным выключателем
Отключение:
1) отключить выключатель ВР реактора, убедиться в отсутствии тока в реакторе;
2) проверить на месте отключенное положение выключателя ВР реактора;
3) отключить разъединитель РР реактора, проверить его отключенное положение;
4) проверить отсутствие напряжения на реакторе, включить заземляющие ножи на разъединителе РР в сторону реактора;
5) вывести УРЗА и отключить охлаждение реактора по местной программе.
15. Последовательность операций при включении и отключении
линий электропередачи
143. При включении и отключении линий электропередачи, оснащенных устройствами АПВ (трехфазными и однофазными), действия с последними, в зависимости от их схемы и конструкции, выполняются в соответствии с указаниями инструкций энергопредприятия. В настоящей Инструкции действия с устройствами АПВ линий не рассматриваются.
144. При отключении воздушных и кабельных линий тупикового питания первым рекомендуется отключать выключатель со стороны нагрузки, вторым - со стороны питания.
Включение осуществляется в обратной последовательности.
145. При отключении линий, отходящих от электростанций, первым, как правило, следует отключать выключатель со стороны электростанции, вторым - выключатель со стороны энергосистемы.
Подавать напряжение на линию при ее включении следует, как правило, со стороны энергосистемы.
146. Включение или отключение одной из двух спаренных линий при отключенной другой (рис. 6) следует выполнять в обычном порядке, предусмотренном для включения и отключения одиночной линии.
147. Включение одной из спаренных кабельных линий, например Л2, при находящейся в работе другой линии Л1, независимо от расположения линейных разъединителей каждой линии (в общей ячейке, в отдельных камерах, в ячейке, разделенной специальными перегородками) должно выполняться, как правило, после отключения линии, находящейся в работе.
Для этого необходимо:
1) на подстанции Б отключить выключатель В1 работающей линии Л1 со стороны нагрузки;
2) на подстанции А отключить выключатель В3 спаренных линий со стороны питания;
Рисунок 6. - Схема спаренных кабельных линий, находящихся в различных оперативных состояниях
линия Л1 включена, линия Л2 отключен
включить линейные разъединители с обеих сторон включаемой линии Л2;
4) на подстанции А включить выключатель В3 спаренных линий со стороны питания;
5) на подстанциях Б и В включить выключатели В1 и В2 со стороны нагрузки.
148. Допускается включение или отключение одной из спаренных линий 6-10 кВ линейным разъединителем без отключения выключателя со стороны питания при допустимом зарядном токе линии и только при наличии дистанционного управления разъединителями, а также в случае, когда линия оборудована выключателем нагрузки с дистанционным управлением.
149. Отключение одной из двух спаренных линий, когда обе линии находятся в работе, следует выполнять в следующей последовательности:
1) отключить выключатели обеих линий со стороны нагрузки;
2) отключить выключатель спаренных линий со стороны питания;
3) отключить линейные разъединители с обеих сторон отключаемой линии;
4) включить выключатель спаренных линий со стороны питания;
5) включить выключатель остающейся в работе линии со стороны нагрузки.
150. Последовательность операций и действий персонала при включении и отключении транзитной линии, с одной из сторон которой отсутствует выключатель (рис. 2).
Включение линии Л1:
1) на подстанции А включить линейный разъединитель, затем выключатель линии Л1 (линия Л1 опробуется напряжением);
2) на подстанции А проверить наличие напряжения на всех фазах ввода линии Л1;
3) на подстанции А отключить выключатель линии Л1, проверить его отключенное положение и снять оперативный ток с привода выключателя. В случае управления выключателями подстанции А по каналам ТУ и включения линии одной ОВБ после опробования линии напряжением оперативный ток с привода отключенного выключателя отключать не обязательно;
4) на подстанции Б проверить отсутствие напряжения на вводе линии Л1;
5)на подстанции Б включить линейный разъединитель линии Л1 - на линию Л1 подается напряжение (см. п.93).
6) на подстанции А подать оперативный ток на привод выключателя и включить выключатель линии Л1.
Отключение линии Л1:
1) на подстанции А отключить выключатель и линейный разъединитель линии Л1;
2) на подстанции Б отключить линейный разъединитель линии Л1.
В случае управления выключателями подстанции А по каналам ТУ и включения линии одной ОВБ после опробования линии напряжением оперативный ток с привода отключенного выключателя отключать не обязательно.
151. Последовательность операций и действий персонала при включении и отключении транзитной линии должна быть следующей (рис. 7).
Рисунок 7. - Транзитная линия 110 кВ в отключенном состоянии
Включение линии Л1:
1) на подстанции А отключить заземляющие ножи с линии Л1;
2) на подстанции Б отключить заземляющие ножи с линии Л1;
3) на подстанции Б включить линейный разъединитель линии Л1.
4) на подстанции А включить линейный разъединитель линии Л1;
5) на подстанции А включить выключатель линии Л1;
6) на подстанции Б с контролем синхронизма включить выключатель линии Л1.
Отключение линии Л1:
1) на подстанции А отключить выключатель линии Л1;
2) на подстанции Б отключить выключатель линии Л1;
3) на подстанции Б отключить линейный разъединитель линии Л1;
4) на подстанции А отключить линейный разъединитель линии Л1;
5) на подстанции А проверить отсутствие напряжения на вводе линии Л1;
6) на подстанции А включить заземляющие ножи в сторону линии Л1;
7) на подстанции Б проверить отсутствие напряжения на вводе линии Л1;
8) на подстанции Б включить заземляющие ножи в сторону линии Л1.
152. Последовательность операций и действий персонала при вводе в работу и выводе в ремонт линии электропередачи, находящейся на отдельных участках под наведенным напряжением выше 42 В, и порядок допуска бригады на линию (рис. 7).
Работа бригады на линии осуществляется по технологической карте или ППР. При наложении и снятии заземлений на месте производства работ на подстанциях в РУ на линейных разъединителях должны быть включены заземляющие ножи в сторону линии. После установки заземлений на месте производства работ заземляющие ножи на линейных разъединителях со стороны линии отключаются, отключаются шинные разъединители и включаются заземляющие ножи на шинных разъединителях в сторону выключателя.
Включение линии Л1:
1) получить подтверждение о полном окончании работ на линии Л1;
2) на подстанциях А и Б включить заземляющие ножи на линейных разъединителях в сторону линии Л1;
3) разрешить снятие заземлений, установленных бригадой на месте производства работ;
4) получить подтверждение о снятии заземлений на месте производства работ;
5) на подстанции А отключить заземляющие ножи развилки шинных разъединителей линии Л1, проверить их отключенное положение;
6) на подстанции А отключить заземляющие ножи на линейном разъединителе со стороны линии Л1, проверить их отключенное положение;
7) на подстанции Б отключить заземляющие ножи развилки шинных разъединителей линии Л-1, проверить их отключенное положение;
8) на подстанции Б отключить заземляющие ножи на линейном разъединителе со стороны линии Л1, проверить их отключенное положение;
9) на подстанции Б проверить отключенное положение выключателя и включить шинный разъединитель линии Л1 на соответствующую систему шин;
10) на подстанции Б проверить на месте отключенное положение выключателя линии Л1 и включить линейный разъединитель линии Л1;
11) на подстанции А проверить на месте отключенное положение выключателя линии Л1 и включить шинный разъединитель линии Л1 на соответствующую систему шин;
12) на подстанции А проверить на месте отключенное положение выключателя линии Л1 и включить линейный разъединитель линии Л1;
13) на подстанции А включить выключатель линии Л1;
14) на подстанции Б с контролем синхронизма включить выключатель линии Л1.
Отключение линии Л1:
1) на подстанции А отключить выключатель линии Л1, убедиться отсутствии нагрузки на линии Л1;
2) на подстанции Б отключить выключатель линии Л1;
3) на подстанции Б проверить на месте отключенное положение выключателя линии Л1, отключить линейный разъединитель линии Л1;
4) на подстанции Б проверить на месте отключенное положение выключателя линии Л1, отключить шинный разъединитель линии Л1;
5) на подстанции А проверить на месте отключенное положение выключателя линии Л1, отключить линейный разъединитель линии Л1;
6) на подстанции А убедиться в отсутствии напряжения на вводе линии Л1 и включить заземляющий нож на линейном разъединителе в сторону линии Л1;
7) на подстанции А проверить на месте отключенное положение выключателя линии Л1, отключить шинный разъединитель линии Л1;
8) на подстанции А убедиться в отсутствии напряжения на развилке шинных разъединителей линии Л1 и включить заземляющий нож на шинном разъединителе в сторону выключателя линии Л1;
9) на подстанции Б убедиться в отсутствии напряжения на вводе линии Л1 и включить заземляющий нож на линейном разъединителе в сторону линии Л1;
10) на подстанции Б убедиться в отсутствии напряжения на развилке шинных разъединителей линии Л1 и включить заземляющий нож на шинном разъединителе в сторону выключателя линии Л1;
11) разрешить допуск бригады для установки переносных заземлений на месте производства работ на линии на одной опоре или двух смежных;
12) получить подтверждение об установке переносных заземлений на месте производства работ;
13) на подстанциях А и Б отключить заземляющие ножи на линейных разъединителях со стороны линии Л1;
14) разрешить допуск одной бригады для производства работ на линии Л1.
153. Последовательность операций и действий персонала при вводе в работу и выводе в ремонт линии электропередачи Л1 с воздушными выключателями в схеме с тремя выключателями на два присоединения (полуторной схеме электрических соединений) (рис. 8). Все действия оперативного персонала обоих концов линии координируются диспетчером и выполняются по его распоряжению.
Ввод в работу линии Л1:
1) проверить, допустимо ли проведение операций по включению линии Л1, выполнить необходимые режимные мероприятия, в том числе операции с устройствами ПА;
2) отключить с разрешения диспетчера заземляющие ножи разъединителя РВЛ1 со стороны линии Л1, проверить их отключенное положение;
|

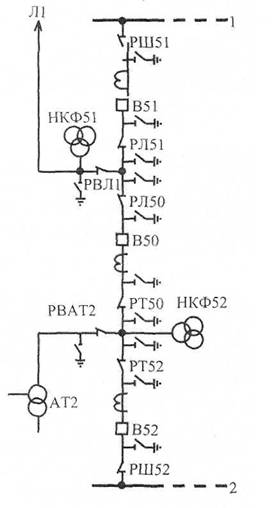

Рисунок 8. - Электроустановка с тремя выключателями на два присоединения (полуторная схема электрических соединений)
РШ - разъединитель шинный;
РЛ - разъединитель линейный
3) установить предохранители (включить рубильники, автоматические выключатели) со стороны обмоток низшего напряжения трансформатора напряжения НКФ51;
4) отключить выключатели В50 и В51, убедиться в отсутствии тока нагрузки, снять оперативный ток с выключателей;
5) вывесить на ключах управления выключателей плакаты «Не включать - работают люди»;
6) проверить на месте отключенное положение выключателей В50 и В51;
7) снять плакат «Не включать - работы на линии» с привода разъединителя РВЛ1;
8) снять замок с привода разъединителя РВЛ1, установить предохранители (включить автоматические выключатели) в оперативных цепях привода разъединителя, подать напряжение на силовые цепи привода разъединителя, включить разъединитель РВЛ1 и проверить его включенное положение;
9) снять плакаты «Не включать - работают люди» с ключей управления выключателей В50 и В51, подать оперативный ток на выключатели, с контролем синхронизма включить выключатели, проверить ток нагрузки;
10) перевести цепи напряжения линии с выключателями В50, В51 с трансформатора напряжения НКФ 52 на трансформатор напряжения НКФ51;
11) выполнить необходимые режимные мероприятия, в том числе с устройствами ПА, предусмотренные диспетчерскими программами переключений.
Вывод в ремонт линии Л1:
1) проверить, допустимо ли отключение по нагрузке и схеме РУ линии Л1; выполнить необходимые режимные мероприятия, в том числе операции с устройствами ПА, перевести цепи напряжения линии с выключателями В50, В51 с трансформатора напряжения НКФ51 на трансформатор напряжения НКФ52;
2) отключить выключатели В50 и В51, убедиться в отсутствии нагрузки на линии, снять оперативный ток с выключателей;
3) вывесить на ключах управления выключателей плакаты «Не включать - работают люди»;
4) проверить на месте отключенное положение выключателей В50 и В51;
5) отключить линейный разъединитель РВЛ1, проверить его отключенное положение, запереть на замок привод разъединителя, снять предохранители (отключить автоматические выключатели) в цепях управления привода разъединителя РВЛ1; отключить силовые цепи привода указанного разъединителя;
6) снять предохранители (отключить рубильники, автоматические выключатели) со стороны обмоток низшего напряжения трансформатора напряжения НКФ51;
7) запросить разрешение диспетчера на включение заземляющих ножей разъединителя РВЛ1 в сторону линии, проверить отсутствие напряжения на линии Л1, включить заземляющие ножи на разъединителе РВЛ1 в сторону линии, проверить их включенное положение;
8) вывесить на приводе разъединителя РВЛ1 плакат «Не включать - работы на линии»;
9) снять плакаты «Не включать - работают люди» с ключей управления выключателей В50 и В51, подать оперативный ток на выключатели, включить выключатели и проверить по приборам ток нагрузки.
154. Последовательность операций и действий персонала при выводе в ремонт и вводе в работу межсистемной линии электропередачи ЛЗ (рис. 9) в схеме с тремя выключателями на два присоединения (полуторной схеме соединений) на одной подстанции и с двумя выключателями на присоединение на другой подстанции, находящейся на отдельных участках под наведенным напряжением выше 42 В. и порядок допуска бригад на линию.

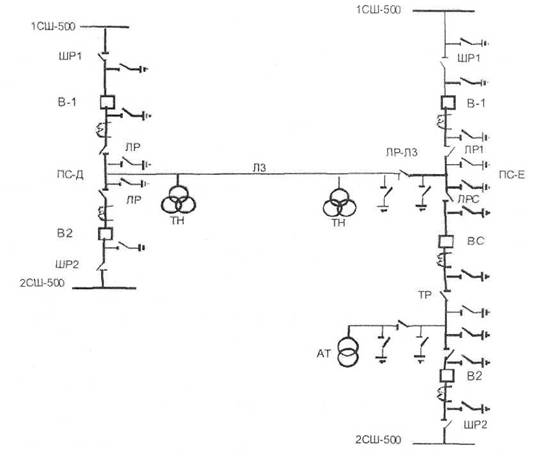

Рисунок 9. - Схема межсистемной линии электропередачи
Примечания:
1) Работа бригад на линии осуществляется по технологической карте или ППР с разрезанием петель на анкерных опорах линии для выделения участка с наведенным напряжением выше 42 В.
2) До наложения заземлений на месте производства работ на участке линии с наведенным напряжением более 42 В (опоры 1-17, нумерация опор от ПС Е) линия должна быть заземлена на подстанциях в РУ на линейных разъединителях с обеих концов.
3) После разрезания петель на анкерно-угловой опоре № 17 для выделения участка с наведенным напряжением выше 42 В и наложения заземлений на месте производства работ снимаются переносные заземления на опоре № 17 и отключаются ЗН на линейном разъединителе ЛР-ЛЗ со стороны линии на ПС-Е.
Вывод в ремонт линии ЛЗ:
1) проверить, допустимо ли отключение линии ЛЗ по нагрузке и схеме РУ; выполнить необходимые режимные мероприятия, в том числе операции с устройствами ПА;
2) на ПС Е отключить выключатели В1 и ВС, убедиться в отсутствии нагрузки на линии ЛЗ;
3) на ПС Д отключить выключатели В1 и В2, убедиться в отсутствии нагрузки на линии ЛЗ;
4) на ПС Д проверить на месте отключенное положение выключателей В1 и В2, отключить шинные и линейные разъединители выключателей В1 и В2, проверить их отключенное положение, запереть на замок приводы разъединителей, снять предохранители (отключить автоматические выключатели) в цепях управления приводов разъединителей; отключить силовые цепи привода указанных разъединителей;
5) на ПС Д снять предохранители (отключить рубильники, автоматические выключатели) со стороны обмоток низшего напряжения трансформатора напряжения ТН ЛЗ;
6) на ПС Е проверить на месте отключенное положение выключателей В1 и ВС, отключить линейные разъединители выключателей В1 и ВС и линейный разъединитель ЛР-ЛЗ линии ЛЗ, проверить их отключенное положение, запереть на замок приводы разъединителей, снять предохранители (отключить автоматические выключатели) в цепях управления привода разъединителей;
7) на ПС Е снять предохранители (отключить рубильники, автоматические выключатели) со стороны обмоток низшего напряжения трансформатора напряжения ТН ЛЗ;
8) на ПС Д и Е отключить цепи приема команд РЗА и ПА ВЧ канала ЛЗ;
9) в электрической сети перестроить ПА для режима отключенной ЛЗ;
10) на ПС Д проверить отсутствие напряжения на линии ЛЗ, включить заземляющие ножи на линейных разъединителях выключателей В1 и В2 в сторону линии ЛЗ, проверить их включенное положение;
11) на ПС Е проверить отсутствие напряжения на линии ЛЗ, включить заземляющие ножи на линейном разъединителе ЛР-ЛЗ в сторону линии ЛЗ, проверить их включенное положение;
12) на ПС Е проверить отсутствие напряжения на развилке линейных разъединителей выключателей В1 и ВС и включить заземляющие ножи на этих разъединителях в сторону линии ЛЗ, проверить их включенное положение;
13) разрешить допуск бригады на линию Л-3 для установки переносных заземлений на линии ЛЗ и разрезания шлейфа на анкерно-угловой опоре № 17;
14) после получения подтверждения об окончании работ по разрезанию шлейфа на опоре № 17 и установке переносных заземлений в сторону ПС Д разрешить допуск второй бригады на участке опор № 1-17 линии ЛЗ с наведенным напряжением более 42 В для установки переносных заземлений на месте производства работ в соответствии с ППР;
15) получить подтверждение от бригады об установке переносных заземлений на месте производства работ;
16) на ПС Е отключить заземляющие ножи на линейном разъединителе ЛР-ЛЗ со стороны линии ЛЗ;
17) разрешить допуск бригад для производства работ на линии ЛЗ.
Ввод в работу линии ЛЗ:
1) получить подтверждение о том, что работы на линии ЛЗ закончены и линию можно вводить в работу: бригады удалены, переносные заземления на месте работ сняты, к производству переключений по вводу в работу ЛЗ готовы;
2) на ПС Е включить заземляющие ножи на линейном разъединителе ЛР-ЛЗ в сторону линии ЛЗ;
3) разрешить допуск на линию ЛЗ для соединения шлейфов на опоре № 17 и последующего снятия всех переносных заземлений (со стороны ПС Д);
4) получить подтверждение об окончании работ по соединению линии ЛЗ и снятии всех заземлений на линии;
5) на ПС Д и ПС Е проверить введенное положение всех устройств РЗА в полном объеме, убедиться, что введены в работу цепи приема команд РЗА и ПА ВЧ-канала линии ЛЗ;
6) на ПС Д отключить заземляющие ножи на линейных разъединителях выключателей В1 и В2 со стороны ЛЗ, проверить их отключенное положение;
7) на ПС Е отключить заземляющие ножи на линейном разъединителе ЛР-ЛЗ со стороны линии ЛЗ, проверить их отключенное положение;
8) на ПС Е отключить заземляющие ножи на развилке линейных разъединителей выключателей В1 и ВС со стороны линии ЛЗ, проверить их отключенное положение;
9) на ПС Д и ПС Е проверить в полном объеме прохождение команд ПА по ВЧ-каналу линии ЛЗ;
10) на ПС Е установить предохранители (включить рубильники, автоматические выключатели) со стороны обмоток низшего напряжения трансформатора напряжения ТН ЛЗ;
11) на ПС Е снять замок с привода разъединителей, установить предохранители (включить автоматические выключатели) в цепях управления привода разъединителей ШР-1, ТР, ЛР-ЛЗ;
12) на ПС Е проверить на месте отключенное положение выключателей В1 и ВС, включить линейные разъединители выключателей В1 и ВС и линейный разъединитель ЛР-ЛЗ линии ЛЗ, проверить их включенное положение;
13) на ПС Д установить предохранители (включить рубильники, автоматические выключатели) со стороны обмоток низшего напряжения трансформатора напряжения ТН ЛЗ;
14) на ПС Д снять замок с привода разъединителей, установить предохранители (включить автоматические выключатели) в цепях управления привода шинных и линейных разъединителей выключателей В1 и В2;
15) на ПС Д проверить на месте отключенное положение выключателей В1 и В2, включить шинные и линейные разъединители выключателей В1 и В2, проверить их включенное положение;
16) на ПС Д включить выключатели В1 и В2;
17) на ПС Е с контролем синхронизма включить выключатель В1, затем выключатель ВС, проверить по приборам ток нагрузки;
18) в электрической сети перестроить ПА для режима включенной линией Л-3.
155. Порядок включения и отключения транзитных линий 110-220 кВ и линий межсистемных электропередач 220 кВ и выше устанавливается диспетчерскими службами энергопредприятий и указывается в местных инструкциях соответствующего уровня диспетчерского управления.
Диспетчер при включении и отключении транзитных линий и межсистемных линий электропередачи обязан руководствоваться указаниями местных инструкций, учитывать фактическое состояние схемы сетей и условия работы электростанций в данный момент, надежность питания отдельных подстанций и участков сети в случае подачи от них напряжения на линию, наличие быстродействующих защит на линии и другие условия.
При включении и отключении межсистемных линий электропередачи должны, как правило, предварительно выполняться режимные мероприятия: регулирование перетоков мощности по линиям, отключение (или включение) устройств ПА, а также изменение уставок срабатывания автоматических устройств.
Все команды и разрешения на переключения в цепях устройств РЗА и ПА диспетчер отдает в смысловой форме с указанием оперативного наименования устройства и изменения его состояния без указания наименований ключей, накладок. При этом команды по операциям с устройствами ПА должны отдаваться и выполняться в строгом соответствии с утвержденным Перечнем команд и операций с устройствами ПА.
16. Переключения при переводе присоединений с одной системы шин на другую
156. При переводе присоединений с одной системы шин на другую необходимость и последовательность операций с ДЗШ электроустановки и УРОВ определяется указаниями местных инструкций.
157. При переводе присоединений с одной системы шин на другую и необходимости проверки синхронности напряжений в электроустановках, где нет приборов контроля синхронизма, синхронность напряжений систем шин и переводимых присоединений должна подтверждаться диспетчером, отдающим распоряжение о переводе.
158. Последовательность операций и действий персонала при переводе всех присоединений, находящихся в работе, с рабочей системы шин на резервную систему шин с помощью шиносоединительного выключателя ШСВ следующая:
1) проверить отсутствие напряжения на резервной системе шин;
2) проверить уставки на защитах ШСВ (они должны соответствовать уставкам, указанным в местной инструкции для режима «Опробование») и включить защиты с действием на отключение ШСВ;
3) включить ШСВ и проверить наличие напряжения на резервной системе шин;
4) снять оперативный ток с привода и защит ШСВ;
5) отключить «АПВ шин» (если оно предусмотрено);
6) на месте установки проверить включенное положение ШСВ;
7) включить шинные разъединители всех переводимых присоединений на резервную систему шин и проверить включенное положение разъединителей;
8) отключить шинные разъединители всех переводимых присоединений от освобождаемой системы шин и проверить отключенное положение разъединителей;
9) переключить питание цепей напряжения защит, автоматики и измерительных приборов на соответствующий трансформатор напряжения, если питание цепей не переключается автоматически;
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 |
