CDV-MB-MS11
ВНИМАНИЕ: Перед началом активных тренировок, для которых предназначен тренажер, обязательно проконсультируйтесь у своего врача. Занятия на тренажере являются общеукрепляющими и не гарантируют особых функциональных изменений в состоянии организма. Результаты измерений, сделанных с помощью тренажера, достаточно точны, однако полагаться следует только на измерения, сделанные врачом.
ВАЖНО: Внимательно прочитайте все инструкции перед использованием тренажера, и в дальнейшем используйте данное руководство для справки.
Тренажер может иметь некоторые отличия от представленного на рисунке.
ВНИМАНИЕ: Нагрузка на настоящий тренажер не должна превышать 120 кгс.
КОНТРОЛЬНАЯ ВЕДОМОСТЬ СБОРКИ
№ ДЕТ. | НАИМЕНОВАНИЕ | К-ВО | № ДЕТ. | НАИМЕНОВАНИЕ | К-ВО |
27/40 | Рама/кожух цепи | 1 компл. | 7 | Измерительный прибор | 1 компл. |
36/25 | Задний стабилизатор с | 1 компл. | 16 | Декоративная крышка передней стойки | 1 |
22/26 | Передний стабилизатор | 1 компл. | 29 | Складная трубка | 1 |
1/2/3/5 | Рукоятка с захватом из пенорезины/контроль пульса | 1 компл. | 32 | Стойка сидения | 1 |
10/11/12/ 13/14 | Труба стойки с регулятором натяжения/прижимная крышка/ручка регулировки/прокладка | 1 компл. | Инструкция по эксплуатации | 1 | |
33/34/35 | Сидение/плоская шайба /гайка | 1 компл. | |||
38 (пр.)/(л.) | Педаль (правая и левая) | 1 компл. | |||
37 пр., л. | Фиксирующий ремень правой педали и левой педали | 1 компл. |
ПЕРЕЧЕНЬ КРЕПЕЖНЫХ ДЕТАЛЕЙ
ДЕТАЛЬ | НАИМЕНОВАНИЕ | К-ВО | РИСУНОК | |||||
24 | Колпачковая гайка M8 | 2 | |
| ||||
21 | Изогнутая шайба | 4 | ||||||
20 | Пружинная шайба | 4 | |
| ||||
23 | Болт со скругленной головкой M8X70 | 2 | ||||||
61 | Инструмент 1 | 1 | | |||||
62 | Инструмент 2 | 1 |
ИНСТРУКЦИЯ ПО СБОРКЕ
ОБЩИЕ УКАЗАНИЯ:
ВЫНЬТЕ ВСЕ ДЕТАЛИ ВАШЕГО ВЕЛОТРЕНАЖЕРА ИЗ КОРОБКИ И ОСТОРОЖНО РАЗЛОЖИТЕ НА ПОЛУ. СБОРКА ВЕЛОТРЕНАЖЕРА НЕ ПРЕДСТАВЛЯЕТ ТРУДНОСТИ. ПРИ СБОРКЕ ТОЧНО СЛЕДУЙТЕ НАСТОЯЩЕЙ ИНСТРУКЦИИ. ВЕСЬ ПРОЦЕСС ЗАНИМАЕТ 15-20 МИНУТ.
ШАГ 1 УСТАНОВИТЕ СТАБИЛИЗАТОРЫ
l Установите задний стабилизатор (36) при помощи двух выравнивающих заглушек (25) на сварную поперечную скобу рамы (27) и закрепите его с помощью двух изогнутых шайб (21), двух пружинных шайб (20) и двух болтов с внутренним шестигранником (65).

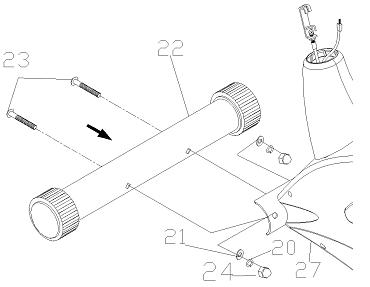

l Установите передний стабилизатор (22) с двумя транспортировочными колесами (26) на сварную поперечную скобу рамы (27) и закрепите его с помощью двух изогнутых шайб (21), двух пружинных шайб (20), а также двух болтов со скругленной головкой (23) и двух колпачковых гаек (24).
ШАГ 2 УСТАНОВИТЕ СИДЕНИЕ И СТОЙКУ СИДЕНИЯ
l Снимите три предварительно собранных гайки с нейлоновой вставкой (34) и три плоских шайбы (35) с задней стороны сидения (33). Установите сидение (33) при помощи верхнего кронштейна на стойке сидения (32) и закрепите при помощи гаек с нейлоновой вставкой (34) и плоских шайб (35). Установите складную трубку (31) на стойке сидения (32).
l Установите стойку сидения (32) со складной трубкой (31) на раму (27) и зафиксируйте в требуемом положении при помощи ручки быстрой фиксации на стойке сидения (30). Установите высоту сидения, выбрав одно из отверстий на стойке сидения.
ШАГ 3 УСТАНОВИТЕ ПЕРЕДНЮЮ СТОЙКУ
l Надежно соедините провод датчика средней секции (9) передней стойки с проводом датчика нижней секции (17). Присоедините тросик регулировки натяжения в средней секции (11) к тросику регулировки натяжения нижней секции (18). (См. рис. А1 – А4).
l Снимите с рамы (27) предварительно установленные четыре болта с внутренним шестигранником (19), четыре изогнутые шайбы (21) и четыре пружинные шайбы (20).
l Поместите переднюю стойку (10) с декоративной крышкой (16) на нижнюю стойку рамы (27) и закрепите четырьмя болтами с внутренним шестигранником (19), четырьмя пружинными шайбами (20) и четырьмя изогнутыми шайбами (21). Пожалуйста, обратите внимание, что сначала нельзя слишком сильно затягивать болты с внутренним шестигранником (19). И только после того, как будут установлены все детали, нужно как следует затянуть каждый болт.
ШАГ 4 УСТАНОВИТЕ РУКОЯТКУ И ИЗМЕРИТЕЛЬНЫЙ ПРИБОР

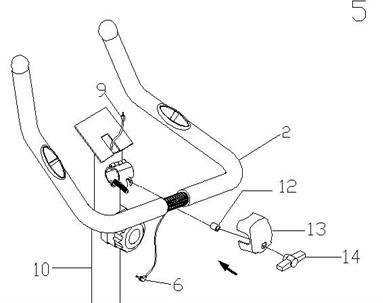

l Установите рукоятку (2) с двумя датчиками пульса (5) и захватом (3) в верхний сварной кронштейн для рукоятки на передней стойке (10) и закрепите при помощи прокладки (12), прижимной крышки (13) и фиксатора (14).

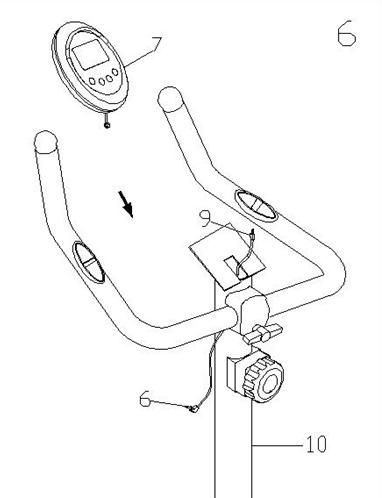

l Вставьте штекер провода датчика средней секции (9) в гнездо измерительного прибора (7). Вставьте измерительный прибор (7) в переднюю стойку (10). Вставьте штекер провода датчика пульса (6) в заднюю часть измерительного прибора (7).
ШАГ 5 УСТАНОВИТЕ ПЕДАЛЬ

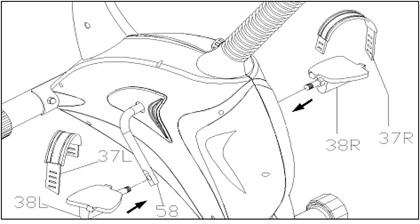

l Соберите обе педали (38R и 38L) и установите их на коленчатый рычаг (58). Педаль "R" (правая) наденьте на рычаг справа, педаль "L" (левая) – слева. Обратите внимание на маркировку "R" и "L" (правая и левая) на педалях (38R и 38L) и на рычаге (58).
ПРИМЕЧАНИЕ: На правой педали "R" должна быть резьба по часовой стрелке. На левой педали "L" резьба должна быть против часовой стрелки.
l Установите педальные ремни (37R и 37L) на педали (38R и 38L).
ПРИМЕЧАНИЕ: Подгоните педальные ремни в соответствии с размером вашей обуви при помощи четырех отверстий.

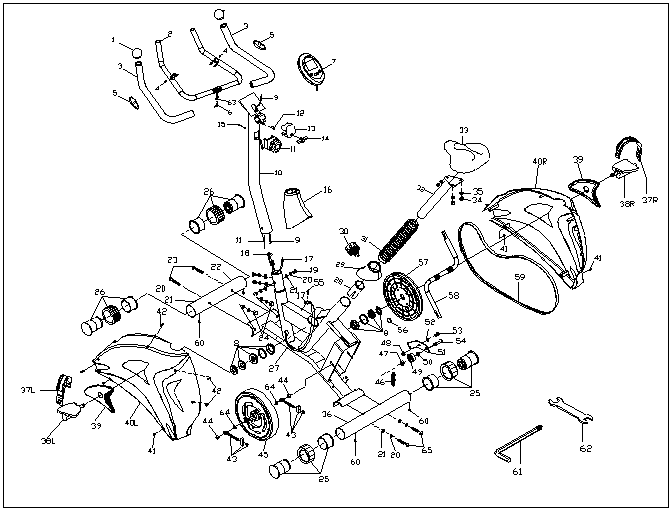

ДЕТАЛИЗИРОВАННАЯ СХЕМА В РАЗОБРАННОМ ВИДЕ
 |
ПЕРЕЧЕНЬ ДЕТАЛЕЙ
№ ДЕТ. | НАИМЕНОВАНИЕ | К-ВО | № ДЕТ. | НАИМЕНОВАНИЕ | К-ВО |
1 | Заглушка | 2 | 34 | Гайка с нейлоновой вставкой | 3 |
2 | Рукоятка | 1 | 35 | Плоская шайба | 3 |
3 | Захват из пенорезины | 2 | 36 | Задний стабилизатор | 1 |
4 | Винт M 4*15 мм | 2 | 37 | Педальный ремень (правый и левый) | 1 компл. |
5 | Датчик пульса | 2 | 38 | Педаль (правая и левая) | 1 компл. |
6 | Провод датчика пульса | 1 | 39 | Боковая крышка (правая и левая) | 1 компл. |
7 | Измерительный прибор | 1 | 40 | Кожух цепи (правый и левый) | 1 компл. |
8 | Комплекты подшипников | 1 компл. | 41 | Винт кожуха цепи | 4 |
9 | Провод датчика средней секции | 1 | 42 | Винт M5*35 мм | 4 |
10 | Передняя стойка | 1 | 43 | Ремень с регулировкой натяжения (3 в 1) | 2 компл. |
11 | Регулировка натяжения с проволочным тросиком | 1 | 44 | Гайка 3/8*7 мм | 2 |
12 | Прокладка | 1 | 45 | Маховик | 1 |
13 | Прижимная крышка | 1 | 46 | Пружина | 1 |
14 | Фиксатор | 1 | 47 | Подшипник | 1 |
15 | Винт регулировки натяжения | 1 | 48 | Гайка с нейлоновой вставкой | 1 |
16 | Заглушка трубки передней стойки | 1 | 49 | Прижимное колесо | 1 |
17 | Датчик с проводом | 1 | 50 | Шайба M10 D20*11*2T | 1 |
18 | Натяжной тросик | 1 | 51 | Кронштейн | 1 |
19 | Болт M8x15 мм | 4 | 52 | Плоская шайба 19*8.5 мм | 1 |
20 | Пружинная шайба M 8 | 8 | 53 | Болт с внутренним шестигранником M8*15 мм | 1 |
21 | Изогнутая шайба M 8 | 8 | 54 | Болт с внутренним шестигранником M10*35 мм | 1 |
22 | Передний стабилизатор | 1 | 55 | Винт | 1 |
23 | Болт со скругленной головкой M8X70 мм | 2 | 56 | Магнит | 1 |
24 | Гайка M8 | 2 | 57 | Шкив | 1 |
25 | Задняя торцовая заглушка (правая и левая) | 2 компл. | 58 | Коленчатый рычаг | 1 |
26 | Передняя торцовая заглушка (правая и левая) | 2 компл. | 59 | Ремень | 1 |
27 | Рама | 1 | 60 | Винт ручки регулировки | 4 |
28 | Втулка стойки сидения | 1 | 61 | Инструмент 1 | 1 |
29 | Кожух стойки сидения | 1 | 62 | Инструмент 2 | 1 |
30 | Ручка быстрой фиксации | 1 | 63 | Заглушка | 1 |
31 | Складная трубка | 1 | 64 | Плоская шайба φ10.5*φ19*2.0T | 2 |
32 | Стойка сидения | 1 | 65 | Болт с внутренним шестигранником | 2 |
33 | Сидение | 1 |
|
|
ИНСТРУКЦИЯ К ИЗМЕРИТЕЛЬНОМУ ПРИБОРУ
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 |
