Инструкции по установке и рекомендации по техническому обслуживанию индукционных варочных панелей (стр. 2 )

Технические данные

Варочная панель класса 3

Размеры и характеристики

Модели	IRS 633	IRX 633	IRS 643	IRX 643
Размеры варочной панели
Высота (мм)	60	60	60	60
Длина (мм)	600	600	600	600
Ширина (мм)	510	510	510	510
Размеры для размещения кухонной секции
Длина (мм) (L)	560	560	560	560
Ширина (мм) (W)	490	490	490	490
Глубина (мм)	55	55	55	55
Конфигурация
Индукционный элемент
1400 / 1800* W	1	1	1	1
Индукционный элемент
1700/2500* W и 2500/3700 Вт	1	1
Индукционный элемент
2300/ 3200* W	1	1	1	1
Индукционный элемент
1850/25000 W			2	2
Данные о потребностях в электроэнергии
Номинальная мощность (Вт)	7400	7400	7400	7400
Максимальная мощность при напряжении 230В
Напряжение питания (В)	230	230	230	230
Частота (гц)	50/60	50/60	50/60	50/60
* Мощность индукционных элементов при включенной функции Power

ИСПОЛЬЗОВАНИЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Инструкции пользователю сенсорной панели управления

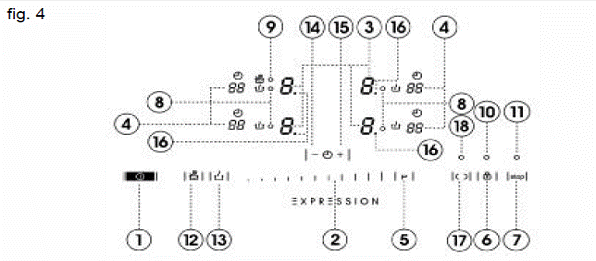

ЭЛЕМЕНТЫ ПАНЕЛИ УПРАВЛЕНИЯ (см. рис.3 и 4)
1 Сенсорная кнопка включения/выключения 2 Скользящий курсор для выбора мощности/времени 3 Сенсор выбора конфорки и указателей мощности 4 Индикаторы таймера 5 Прямой доступ к функции Power 6 Сенсорная кнопка функции Блокировать 7 Сенсорная кнопка функции Останов 8 Контрольная лампочка функции остаточного тепла 9 Контрольная лампочка функции контроля кипения 10 Контрольная лампочка активной функции Блокирование 11 Контрольная лампочка активной функции Останов 12 Сенсорная кнопка активирования Функции контроля кипения 13 Сенсорная кнопка активирования Функции остаточного тепла 14 Сенсор «меньше» для таймера 15 Сенсор «больше» для таймера 16 Десятичная точка 17 Сенсор функции «Вся зона»	18 Контрольная лампочка активной функции Вся зона - Свет (горит): конфорка выбрана (готова к употреблению) - Свет не горит: конфорка выбрана (не может использоваться) Примечание: * Видна только когда прибор работает
Действия выполняются с помощью сенсорных кнопок, нанесенных на панель управления. Нет необходимости нажимать на стекло; достаточно прикоснуться к сенсорной кнопке пальцем. Чтобы активировать нужную функцию. Сенсорный курсор можно использовать для регулированряи уровней мощности (1-0) и выбора времени (1-99), скользя по нему пальцем. Передвигая палец вправо, вы увеличиваете значение мощности, а передвигая палец вправо, уменьшаете его. Можно также прямо выбрать нужное значение, прикоснувшись пальцем к зоне сенсорного курсора. Для выбора конфорки в этих моделях достаточно прямо прикоснуться к НОМЕРУ ИНДИКАТОРА МОЩНОСТИ (3)
	АКТИВИРОВАНИЕ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ
ВКЛЮЧЕНИЕ ПРИБОРА При первом включении варочной панели (или при включении после отключения электроснабжения) функция Блокирования появляется в активной форме (горит контрольная лампочка 10). В этом случае нужно отключить функцию блокирования, чтобы включить варочную панель. Для этого нажимайте на сенксорную кнопку до тех пор, пока не погаснет контрольная лампочка (10). 1 Прикоснитесь к сенсорной кнопке (1) примерно на одну секунду. Сенсорная панель управления активируется и на всех индикаторах мощности (3) появляются . Если зона приготовления горячая, то соответствующий индикатор будет поочередно показывать и . После включения Сенсорная панель управления нужно активировать варочную панель в течение 10 секунд, так как в противном случае Сенсорная панель автоматически отключается. После того как сенсорная панель управления выбрана, ее можно в любой момент отключить, прикоснувшись к сенсору (1) , даже если он заблокирован (см. параграф «Блокирование сенсорных кнопок варочной панели». Сенсорная кнопка (1) всегда способна отключить сенсорную панель управления	После того как вы включили сенсорную панель управления с помощью сенсорной кнопки (1), вы можете включить выбранные нагревательные элементы.
1 Выберите нагревательный элемент, используя соответствующий индикатор (3), т. е. прикоснувшись пальцем к этой цифре. Если нагревательный элемент горячий, то соответствующий индикатор вместо будет показывать Десятичная точка (16) мигает, показывая, что на данный момент зона приготовления не выбрана.
2 Используйте скользящий курсор (2) для выбора уровня мощности от до Благодаря этому нагревательный элемент останется активным.
Всякий раз, когда выбирается нагревательный элемент, т. е. подсвечена десятичная точка, можно изменить уровень мощности. ОТКЛЮЧЕНИЕ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА Нагревательный элемент можно отключить, уменьшив уровень его мощности до После отключения нагревательного элемента появляется Н вместо соответствующего индикатора мощности. Если поверхность стекла горячая в соответствующей зоне варки, то это означает, что имеется опасность обжечься. После снижения температуры индикатор отключается (если варочная панель отключена) или индикатор показывает , если варочная панель подключена.

ОТКЛЮЧЕНИЕ ВСЕХ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ Существует возможность отключения всех нагревательных элементов одновременно, используя сенсорную кнопку включения/выключения (1). Все индикаторы нагревательных элементов отключаются. Детектор посуды Индукционные зоны приготовления снабжены встроенным детектором посуды. Он предотвращает работу нагревательного элемента, если посуда не установлена или не отвечает требованиям. На индикаторе мощности появляется символ, показывающий что «посуда отсутствует», если зона активна, но посуда не обнаружена или если посуда не отвечает требованиям Если посуда убирается из зоны приготовления во время функционирования зоны, то нагревательный элемент автоматически прекращает подачу энергии и подсвечивается символ «Посуда отсутствует». Если посуда снова помещается на зону приготовления, то энергия снова подается на том же уровне мощности, который выбран ранее. Время обнаружения посуды составляет 10 минут. Если в течение этого времени посуда не помещается в эту зону или если посуда не отвечает требованиям, то зона приготовления отключается. На индикаторе мощности появляется символ, обозначающий, что «посуда отсутствует», или . Закончив работу, отключите зону приготовления, используя сенсорную панель управления, в противном случае нежелательные действия могут случиться в зоне приготовления, если какая-либо посуда будет поставлена в зону приготовления в течение последующих 10 минут. Не допускайте несчастных случаев!	Блокирование сенсорных кнопок варочной панели Вы можете использовать функцию блокирования (Lock) для блокирования остальных сенсорных кнопок, кроме сенсорной кнопки включения/выключения (1), чтобы не допустить постороннего вмешательства. Это очень полезная функция безопасности, если в доме есть дети Чтобы привести в действие эту функцию, прикоснитесь к сенсорной кнопке (6) примерно на одну секунду. После этого индикаторная лампочка (10) загорается, показывая, что панель управления заблокирована. Чтобы отменить эту функцию, достаточно снова прикоснуться к сенсорной кнопке (6)
Если вы отключили прибор, используя сенсорную кнопку включения/выключения (1), одновременно с включением блокировкой, то при последующем включении прибор останется заблокированным.
Функция Stop
Используя эту функцию, можно делать перерывы в процессе готовки. Если функция таймера также активна, то она также приостанавливается. Активирование функции Stop Прикоснитесь к сенсорной кнопке останова (Stop) (7) на одну секунду. Функция приостанавливается. Загорается контрольная лампочка (10), а индикаторы показывают символ Н, показывая, что выполнение функции приостановлено. Деактивирование функции Stop Снова прикоснитесь к сенсорной кнопке останова (Stop) (7). Контрольная лампочка погаснет, и приготовление возобновляется с теми же установками мощности и таймера, что были перед приостановкой. Функция сохранения тепла Эта функция позволяет поддерживать теплой пищу, приготовленную в посуде, стоящей в зоне приготовления.
Эта функция предусмотрена для каждой конфорки в отдельности. Чтобы активировать эту функцию, выберите конфорку. Подсвечивается десятичная точка. Нажмите сенсорную кнопку (13). Появляется символ А на индикаторе и включается соответствующая контрольная лампочка. Чтобы отключить эту функцию, достаточно изменить уровни мощности после выбора нагревательного элемента. Эта функция имеет максимальное время работы, по истечении которого варочная панель отключается. Функция мощности Power Существует возможность сконцентрировать дополнительную мощность в индукционных зонах приготовления (см. значения, помеченные * во введении), используя функцию Power 1 Выберите желаемую зону приготовления с помощью соответствующей сенсорной кнопки (3) 2 Прикоснитесь к сенсорной кнопке Power (6). На индикаторе уровня мощности появится символ На конфорку начинает подаваться дополнительная мощность. Максимальная продолжительность действия функции Power указана в таблице 1. После этого уровень мощности автоматически переводится на уровень мощности 9. Функция контроля кипения Это новая функция, которая окажет вам огромную помощь при приготовлении макарон, риса, яиц или кипячения других блюд. Эта функция позволяет сделать приготовление пищи «почти» автоматическим. Эта функция доступна только на тех моделях, которые имеют метку . .	Требования к посуде Для правильного использования функции контроля кипения посуда должна обладать следующими качествами: - Диаметр дна кастрюли должен по возможности совпадать с диаметром конфорки. - БЕЗ КРЫШКИ - Заполнена более чем наполовину емкости водой комнатной температуры (не используйте теплую или горячую воду). Невыполнение этих требований может нарушить контроль кипения. ПРЕДУПРЕЖДЕНИЕ: Используйте эту функцию только для кипячения воды. Никогда не используйте масло. Оно может перегреться и вызвать задымление.
Активирование этой функции Выберите нужную конфорку. Загорается подсветка десятичной точки. Нажмите сенсорную кнопку (12). На индикаторе конфорки появится и загорится контрольная лампочка (9). В таймере этой конфорке появится подвижный сегмент, который указывает, что система начала контроль кипения. Когда система обнаружит, что вода закипает, раздается первый звуковой сигнал. В это время подготовьте те продукты, которые нужно опустить в кипящую воду. Спустя 30 секунд раздается второй звуковой сигнал. Если вы еще этого не сделали, положите продукты в кипяток. После второго звукового сигнала система активирует таймер в качестве хронометра, чтобы можно было контролировать продолжительность кипения.
Через несколько секунд после активирования хронометра, раздается третий звуковой сигнал, указывающий, что начиная с этого момента система снижает подачу энергии, чтобы поддержать спокойное и стабильное кипение. Хронометр остается активным до конца приготовления.	Если произошло событие «отключение безопасности», то индикатор мощности соответствующего нагревательного элемента показывает Н, если есть опасность обжечься. В противном случае высвечивается 0. БЕЗОПАСНОСТЬ В СЛУЧАЕ ЗАКРЫТЫХ СЕНСОРНЫХ КНОПОК Сенсорная панель управления имеет функцию, которая позволяет ей автоматически обнаруживать появление какого-либо объекта (посуды, тряпки или пролитой жидкости) , покрывающего сенсорные кнопки на панели более чем 10 секунд.
По желанию хронометр можно деактивировать и установить таймер обратного отсчета, после чего конфорка отключится автоматически (см. Функции таймера). Деактивирование функции Эту функцию можно отменить в любое время, отключив конфорку или изменив уровень мощности. Отключение функции безопасности МАКСИМАЛЬНОЕ РАБОЧЕЕ ВРЕМЯ Если случайно остались включенными один или несколько нагревательных элементов, то они автоматически отключаются, спустя определенное время, после последнего действия с участием этого элемента (см. Таблицу 1)
Благодаря этому объект не может активировать или деактивировать нагревательный элемент без вашего ведома. Когда сенсорная панель управления отключает прибор по соображениям безопасности, то начинает подаваться звуковой сигнал и появляется сообщение об ошибке, которые прекращаются только после удаления объекта, покрывающего панель управления. Если в течение нескольких минут предмет, покрывающий сенсорную панель не удален, то подача звукового сигнала прекратится. Не забывайте, что эта функция безопасности включена, даже если отключена сенсорная панель. Ничего не ставьте на сенсорную панель!
Выбранный уровень мощности МАКСИМАЛЬНОЕ РАБОЧЕЕ ВРЕМЯ (в часах) 0 0 1 8 2 8 3 5 4 4 5 4 6 3 7 2 8 2 9 1 - 10 минут
Функция таймера Это средство позволяет вам готовить пищу без постоянного присутствия в кухне: установленный по таймеру нагревательный элемент автоматически отключится по истечении выставленного вами времени. Для этих моделей вы можете одновременно программировать каждую конфорку на время от 1 до 90 минут.	Отключение таймера Если вы хотите остановить таймер до того как истечет программно заданное время, вы можете сделать это, установив значение на 0, т. е. прямо прикоснувшись к цифре 0 на скользящем курсоре. 1 Выберите конфорку, таймер которой вы хотите остановить, прямо прикоснувшись к соответствующему индикатору (3). 2 Скорректируйте значения часов до (-), используя сенсор «меньше» (14) . Это можно также сделать быстрее, нажимая одновременно сенсоры –(14) и +(15).
Настройка таймера для одной конфорки	Функция Общая зона
Чтобы установить таймер для нагревательного элемента, выполните следующие действия:	Используя эту функцию можно добиться одновременно функционирования двух конфорок, как показано на экране, задав для обеих уровень мощности и функцию таймера. Чтобы активировать эту функцию, нужно нажать сенсор или (17). После этого подсвечивается десятичные точки (16) этих конфорок и обе включаются на уровень мощности 5.
1 Выберите нагревательный элемент, прикоснувшись к нужному индикатору (3) и установите уровень мощности, используя скользящий курсор (2)
2 Две цифры на таймере, соответствующие выбранной конфорке подсвечиваются, показывая “—“. Можно установить нужное время, пользуясь сенсорами – (14) и +(15).
3 Спустя несколько секунд начинается обратный отсчет. Если осталось меньше одной минуты, то хронометр начинает считать время в секундах	Таймер (4) нижней конфорки отключается, а затем включается. Именно верхняя указывает значения времени для обеих конфорок. .
По истечении установленного времени конфорка отключается и раздается серия звуковых сигналов. Нажмите любую сенсорную кнопку – (14) или +(15), чтобы прекратить звуковой сигнал	Чтобы деактивировать функцию, нужно снова нажать сенсор или (17). Защита от перегрева Зоны индукции защищены от перегрева электронной системы, который может ее разрушить. Включение и выключение внутреннего вентилятора происходит автоматически в зависимости от температуры электронной системы, Поэтому, если вентилятор включен, а вы отключили варочную панель, то вентилятор продолжает работать в течение нескольких минут, чтобы охладить электронику присвоенного зоне приготовления.
.
Скачки мощности Сенсорная панель управления способна выдерживать некоторые колебания напряжения питания, которые допустимы с электросети. Слишком высокие скачки мощности могут привести к повреждению системы управления (как любого электронного устройства). Предложения и рекомендации Чтобы использовать свою варочную панель с максимальной пользой, следуйте приведенным ниже предложениям и рекомендация: * Используйте кухонную посуду с идеально ровным основанием; чем больше контакт поверхности между основанием посуды и стеклом, тем больше теплопередача. Чтобы предотвратить образование вмятин в основании посуды, рекомендуется использовать посуду с толстым основанием. На рисунке 5 показано, что посуда с вмятинами или выгнутыми местами имеет меньший поверхностный контакт. Рис.5 Правильно Неправильно Неправильно	* Убедитесь, что посуда точно выставлена в центре рисунка, показывающего зону нагревания. * Вытирайте основание посуды, прежде чем поставить ее на стеклокерамическую варочную панель. * Не оставляйте никаких предметов или посуды из пластика или алюминия на стеклокерамической варочной панели. * Не двигайте по стеклу посуду, углы или края которой могут повредить стекло. * Стекло должно выдерживать удары крупной посуды, не имеющей острых краев. Но будьте осторожны, чтобы не допустить ударов от небольших и острых предметов. * Не допускайте попадания сахара или сахаросодержащих продуктов на стекло, поскольку они могут вступить в реакцию со стеклом после его нагревания и повредить поверхность. Если вы не можете отключить нагревательный элемент из-за переполнения кремов, супов или аналогичной пищи, то сотрите влажной тряпкой продукт с поверхности сенсорной панели управления и подержите тряпку на сенсорной кнопке включения/выключения, чтобы сенсорная панель управления отключилась.
Очистка и уход	Легкое загрязнение
Чтобы поддерживать стеклокерамическую варочную панель в хорошем состоянии, ее нужно очищать подходящими средствами и инструментами. Стеклокерамическую варочную панель нужно очищать после каждого употребления, когда она еще теплая или уже остыла. Благодаря этому процесс очистки облегчается, и не накапливается грязь из-за много кратного использования.	Легкое не липкое загрязнение можно устранить влажной тряпкой и мягким моющим средством или теплой водой с мылом. Сильное загрязнение Большие пятна и жир нужно очищать, используя чистящее средство, специально предназначенное для стеклокерамических варочных панелей (например, Vitroclen), руководствуясь инструкциями производителя.
Никогда не используйте агрессивные чистящие средства или средства, царапающие поверхности (в приведенной ниже таблице перечислены средства, которые можно использовать). Кроме того, варочную панель нельзя очищать паром.	Липкие пятна, которые пригорели, можно устранить с помощью скребка или бритвенного лезвия. Радужные разводы, оставленные посудой, на основании которой налипли кусочки жира или от попадания жира между стеклом и посудой во время приготовления. Их можно устранить с поверхности стекла, используя губку для промывки изделий из никеля, водой или специальным очистителем для стеклокерамики (например, Vitroclen)
ОЧИСТКА СТЕКЛА И УХОД ЗА НИМ Очищая стекло, следует учитывать степень загрязнения, а инструменты и средства, используемые для этого, зависят от степени загрязнения.	Пластмассовые предметы, сахар или пища с высоким содержанием сахара, которые плавятся на варочной панели, проникая в нее, нужно устранять немедленно, пока панель горячая, с помощью скребка.
РЕКОМЕНДОВАННЫЕ ЧИСЯЩИЕ СРЕДСТВА
Средство	Используется для очистки
… стекла?	…. Окружения?
Мягкое жидкое чистящее средство	ДА	ДА
Агрессивное или порошкообразное чистящее средство	НЕТ	НЕТ
Специальное средство для чистки стеклокерамики (например, Vitroclen)	ДА	ДА
Жироудаляющий аэрозоль (для духовки и др.)	НЕТ	НЕТ
Мягкая ткань	ДА	ДА
Кухонные полотенца	ДА	ДА
Кухонные салфетки	ДА	ДА
Губки для промывки изделий из никеля (никогда не используйте сухой)	ДА	ДА
Губки для промывки изделий из стали	НЕТ	НЕТ
Жесткие синтетические губки (зеленые)	НЕТ	НЕТ
Мягкие синтетические губки (синие)	ДА	ДА
Стеклянные скребки	ДА	ДА
Полировальная жидкость для домашних приборов и/или стекла	ДА	ДА

Изменение цвета стекла
Изменение цвета стекла не влияет на эффективность или стабильность варочной панели и обычно вызывается неудовлетворительной чисткой или посудой плохого качества.	Используйте только лезвия, находящиеся в хорошем состоянии. При первых признаках износа замените лезвие.
Металлические полосы возникают из-за скольжения металлической посуды по стеклу. Их можно устранить с помощью специального чистящего средства для стеклокерамики (например, Vitroclen), причем очистку, возможно, придется повторить несколько раз.	После использования скребка выньте лезвие и защитите его (см. рис.7) Рис.7 Использование скребка
Износ окантовки это результат использования абразивных чистящих средств или посуды с неровным основанием, которая вызывает износ сеткографии.
	Защищенное лезвие Не защищенное лезвие
Внимание:
Соблюдайте особую осторожность при использовании скребка. Лезвием можно порезаться!	Посуда может приклеиться к стеклу, если что-либо попадет между основанием посуды и стеклом. Не пытайтесь оторвать остывшую посуду от стекла – вы можете разбить стеклокерамику.
Если вы обращаетесь со скребком неправильно, то лезвие может сломаться, а его кусочек может попасть между боковой окантовкой и стеклом. Если такое случилось, не пытайтесь удалять фрагменты своими руками, используйте пинцет или нож с острым концом (см. рис.6).	Не становитесь и не опирайтесь на стекло. Оно может разбиться, а вы получите травму. Не держите никаких предметов на стекле.
На поверхности стеклокерамики используйте только лезвие. Убедитесь, что корпус скребка не соприкасается со стеклом, так как он может поцарапать стекло.	Компания TEKA INDUSTRIAL, S. A. сохраняет за собой право внести любые изменения в свои приборы, которые сочтем необходимыми или полезными, не затрагивая наиболее существенных свойств
Рис.6

Символ на изделии или на его упаковке показывает, что с ним нельзя обращаться как с бытовым отходом. Его нужно сдать в специальный пункт сбора электрического и электронного оборудования для утилизации. Обеспечив правильную утилизацию данного изделия, вы поможете предотвратить потенциально негативные последствия для окружающей среды и здоровья человека, которые могут иметь место в противном случае. Более подробную информацию об утилизации данного изделия можно получить в местной администрации, в службе сбора и захоронения бытовых отходов или в том магазине, где вы приобрели это изделие.	Использованные упаковочные материалы органического происхождения и полностью утилизируются. Пластмассовые компоненты имеют маркировку >PE<, >LD<, >EPS< и др. Упаковку можно выбрасывать как обычный бытовой мусор в контейнеры муниципальной службы вывоза отходов

.
