7.13.11 Сброс сточных вод из производственных сетей водоотведения, промышленных площадок и локальных очистных сооружений допускается только при условии, что степень очистки сточных вод в них отвечает требованиям 6.3.7.

8 Насосные и воздуходувные станции

8.1 Общие указания

8.1.1 Насосные и воздуходувные станции по надежности действия подразделяются на три категории, указанные в Таблице 8.1.

Таблица 8.1 - Категории надежности действия насосных станций

Категория надежности действия	Характеристика режима работы насосных станций
Первая	Не допускающие перерыва или снижения подачи сточных вод
Вторая	Допускающие перерыв в подаче сточных вод не более 6 часов либо снижающие ее в пределах, определяемых надежностью системы водоснабжения населенного пункта или промпредприятия.
Третья	Допускающие перерыв подачи сточных вод не более суток (с прекращением водоснабжения населенных пунктов при численности жителей до 5000 чел.).
ПРИМЕЧАНИЕ Перерыв в работе насосных станций второй и третьей категорий возможен при учете требований 4.13, технологических условий производства или прекращении водоснабжения населенных пунктов не более суток при численности жителей до 5000 чел. Возможность перерывов в работе воздуходувных станций и их продолжительность определяют технологическими требованиями.

8.1.2 Основные требования к компоновке насосных и воздуходувных станций, определению размеров машинных залов, подъемно-транспортному оборудованию, размещению агрегатов, арматуры и трубопроводов, обслуживающих устройств (мостиков, площадок, лестниц и т. д.), а также мероприятий против затопления машинных залов надлежит принимать согласно СНиП РК 4.01-02.

8.1.3 Требования к компоновке и обустройству насосных станций водоотведения с погружными насосами необходимо принимать согласно норматива, с учетом специфических особенностей, устанавливаемых изготовителями насосов.

В частности, допускается не предусматривать установку резервных агрегатов с хранением их в помещении насосной станции, при условии возможности их замены в течение от 2 часов до 4 часов.

8.1.4 При проектировании насосных станций для перекачки производственных сточных вод, содержащих горючие, легковоспламеняющиеся, взрывоопасные и токсичные вещества, кроме норматива используют указания и инструкции заводов производителей оборудования, «Правила устройства электроустановок Республики Казахстан», «Правила пожарной безопасности в Республике Казахстан» и «Правила технической эксплуатации систем водоснабжения и водоотведения населенных пунктов».

8.2 Насосные станции

8.2.1 Насосы, оборудование и трубопроводы следует выбирать в зависимости от расчетного притока и физико-химических свойств сточных вод или осадков, высоты подъема и с учетом характеристик насосов и напорных трубопроводов, а также очередности ввода в действие объекта.

8.2.2 Компоновка и обвязка оборудования должны обеспечивать возможность замены агрегатов, арматуры и отдельных узлов без остановки работы станции.

Число резервных насосов надлежит принимать по Таблице 8.2.

Таблица 8.2 - Число резервных насосов

Бытовые и близкие к ним по составу производственные сточные воды	Агрессивные сточные воды
Число насосов
рабочих	резервных при категории надежности действия насосных станций	рабочих	резервных при всех категориях надежности действия насосных станций
первой	второй	третьей
1	2	1	1	1	1 и 1 на складе
2	2	1	1	от 2 до 3	2
3 и более	2	2	1 и 1 на складе	4	3
-	-	-	-	5 и более	Не менее 50%
ПРИМЕЧАНИЕ 1 В насосных станциях водоотведения дождевых вод резервные насосы, как правило, предусматривать не требуется, за исключением случаев, когда аварийный сброс дождевых вод в водные объекты невозможен. ПРИМЕЧАНИЕ 2 При реконструкции, связанной с увеличением производительности, допускается для перекачки бытовых и близких к ним по составу производственных сточных вод в насосных станциях третьей категории не устанавливать резервные агрегаты, предусматривая хранение их на складе.

При этом необходимо учитывать что:

- для перекачки илов образующихся в системе водоотведения, осадков и песка допускается применять гидроэлеваторные и эрлифтные установки;

- производительность насосных станций перекачки дождевых вод необходимо принимать с учетом недопущения затопляемости пониженных территорий, регулирования стока и допустимого периода откачки;

- в насосных станциях первой категории надежности действия при невозможности обеспечения электропитания от двух источников допускается устанавливать резервные насосные агрегаты с двигателями внутреннего сгорания, тепловыми и др., а также автономные источники электроэнергии (дизельные электростанции и т. п.);

- при необходимости перспективного увеличения производительности заглубленных насосных станций допускается предусматривать возможность замены насосов насосами большей производительности или устройство резервных фундаментов для установки дополнительных насосов и агрегатов.

8.2.5 На подводящем коллекторе насосной станции следует предусматривать запорное устройство с приводом, управляемым с поверхности земли.

8.2.6 На автоматизированных насосных станциях необходимо предусматривать электроснабжение приборов от аккумуляторов или устройств бесперебойного питания.

8.2.7 Во избежание затопления сточными водами близрасположенных территорий насосной станции, необходимо предусматривать аварийный выпуск с организованным отводом сточных вод на время аварии в водные объекты, специальные резервуары и т. п. по согласованию с уполномоченным государственным органом санитарно – эпидемического надзора. Приводы на запорной арматуре должны быть опломбированы.

8.2.8 К каждому насосу, как правило, надлежит предусматривать самостоятельный всасывающий трубопровод.

8.2.9 Для насосных станций второй и третьей категорий допускается предусматривать один напорный трубопровод.

8.2.10 При числе двух и более напорных трубопроводов от насосных станций первой категории надежности действия следует предусматривать при необходимости переключения между ними, расстояние между которыми принимается исходя из пропуска при аварии на одном из них 100% расчетного расхода, при этом допускается использование резервных насосов.

8.2.11 Трубопроводная арматура, устройства для гашения гидравлических ударов, вантузы должны быть рассчитаны на пропуск сточных вод соответствующего состава

8.2.12 Насосы, как правило, необходимо устанавливать под заливом. В случае расположения корпуса насоса выше расчетного уровня сточных вод в резервуаре следует предусматривать мероприятия для обеспечения запуска и безкавитационных условий работы насосов.

8.2.13 Насосы для перекачки илов и шламов надлежит устанавливать только под заливом или с подпором жидкости (по паспортным данным насоса).

8.2.14 Скорости движения сточных вод или осадков во всасывающих и напорных трубопроводах должны исключать осаждение взвесей. Для бытовых сточных вод наименьшие скорости следует принимать согласно требованиям 5.10.1.

8.2.15 В насосных станциях для шламов или илов необходимо предусматривать возможность промывки всасывающих и напорных трубопроводов. В отдельных случаях допускается предусматривать механические средства прочистки шламопроводов.

8.2.16 Насосные станции с погружными насосами следует проектировать согласно рекомендациям фирм-изготовителей с учетом их конструктивных и технологических особенностей.

8.2.17 При необходимости защиты насосов от засорения в приемных резервуарах насосных станций следует предусматривать решетки с механизированными граблями или решетки-дробилки.

8.2.18 Для защиты насосов от засорения в приемных резервуарах (либо перед ними) следует предусматривать:

- устройства для задержания крупных взвешенных компонентов, транспортируемых сточными водами (решетки различных типов, процеживатели, сетки и т. п.);

- оборудование и механизмы для измельчения крупной взвеси в потоке сточных вод;

- насосы, оборудованные режущими колесами;

- насосы, оборудованные специальными «не засоряющимися» колесами;

- решетки с ручной очисткой, корзины и т. п. на насосных станциях малой производительности.

8.2.19 При установке оборудования должны быть обеспечены проходы шириной, регламентируемой поставщиком.

8.2.20 Задержанные измельченные отбросы могут быть сброшены обратно в поток сточных вод, либо обезвожены на соответствующем оборудовании и вывезены в герметичных контейнерах на свалку или утилизацию. Дробленые отбросы при подаче их в метантенки увеличивают выход газа — метана из осадка сточных вод, а также могут быть использованы в качестве наполнителя при компостировании.

8.2.21 При количестве отбросов менее 0,1 м3/сут допускается принимать решетки с ручной очисткой. Ширину прозоров решеток необходимо принимать от 10 мм до 20 мм менее диаметров проходных сечений устанавливаемых насосов.

При установке решеток с механизированными граблями или решеток-дробилок число резервных решеток необходимо принимать по Таблице 8.3.

Таблица 8.3 - Число резервных решеток в зависимости от типа

Тип решетки	Число решеток
рабочих	резервных
С механизированными граблями и с прозорами шириной, мм:	св. 20	1 и более	1
от 16 до 20	до 3	1
св. 3	2
Решетки-дробилки, устанавливаемые:	на трубопроводах	до 3	1 (с ручной очисткой)
на каналах	до 3	1
св. 3	2
С ручной очисткой	1	-

8.2.22 Количество отбросов, задерживаемых решетками из бытовых сточных вод, следует принимать по Таблице 8.4 или по графику зависимости ширины прозоров решеток и Количество отбросов, снимаемых с решеток на 1 чел., л/год в соответствии с Рисунком 8.1.

Таблица 8.4 - Количество отбросов из бытовых сточных вод, задерживаемых решетками при средней плотности отбросов - 750 кг/м3 и

коэффициентом неравномерности поступления – 2.

Ширина прозоров решеток, мм	Количество отбросов, снимаемых с решеток на 1 чел., л/год
от 1 до 2 включ.	19,5
от 3 до 4 включ.	17,5
от 5 до 6 включ.	16,0
от 8 до 10 включ.	13,5
от 16 до 20 включ.	8,0
от 25 до 35 включ.	3,0
от 40 до 50 включ.	2,3
от 60 до 80 включ.	1,6
от 90 до 125 включ.	1,2

8.2.23 Скорость движения сточных вод в прозорах решеток при максимальном притоке следует принимать:

- в прозорах механизированных решеток от 0,8 м/сек до 1 м/сек;

- в прозорах решеток-дробилок до 1,2 м/сек.

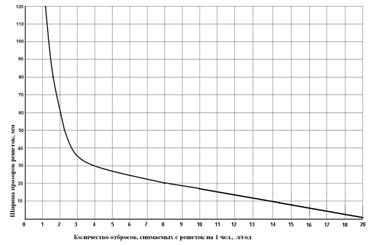

Рисунок 8.1 - График зависимости ширины прозоров решеток, мм и количества отбросов, снимаемых с решеток на 1 чел., л/год

8.2.24 При механизированных решетках следует предусматривать установку дробилок для измельчения отбросов и подачи измельченной массы в сточную воду перед решеткой или установку герметичных контейнеров согласно требованиям 9.2.1.8. При количестве отбросов свыше 1 тн./сут кроме рабочей дробилки, необходимо предусматривать резервную дробилку.

8.2.25 Вокруг решеток должен быть обеспечен проход шириной, не менее:

- с механизированными граблями - 1,2 м, (перед фронтом - 1,5 м);

- с ручной очисткой - 0,7 м;

- решеток-дробилок, устанавливаемых на каналах – 1,0 м.

В заглубленных насосных станциях установку решеток-дробилок на трубопроводах допускается предусматривать на расстоянии не менее 0,25 м от стены.

8.2.26 Приемный резервуар и решетки, совмещенные в одном здании с машинным залом, должны быть отделены от него глухой водонепроницаемой перегородкой.

Сообщение через дверь между машинным залом и помещением решеток допускается только в незаглубленной части здания при обеспечении следующих мероприятий исключающих:

- попадание сточных вод в машинный зал при подтоплении сети;

- перелив сточных вод из помещения решеток в машинный зал при подтоплении сети.

8.2.27 Уровень порогов дверей следует рассчитывать исходя из условий возможности подтопления подводящих коллекторов при обесточивании объекта и его расположения на местности.

8.2.28 Для повышения степени надежности насосной станции допускается установка в машинном зале погружных (герметичных) насосов в “сухом” исполнении и погружных насосов для аварийной откачки вод из машинного зала.

8.2.29 Вместимость (объем) приемного резервуара насосной станции с погружными насосами надлежит определять в зависимости от притока сточных вод, производительности насосов и допустимой частоты включения электрооборудования, но не менее 5-минутной максимальной производительности одного из насосов и по данным фирм изготовителей. В приемных резервуарах насосных станций производительностью свыше 100 тыс. м3/сут необходимо предусматривать два отделения без увеличения общего объема.

Вместимость приемных резервуаров насосных станций, работающих последовательно, следует определять из условия их совместной работы. В отдельных случаях эту вместимость допускается определять исходя из условий опорожнения напорного трубопровода

8.2.30 Вместимость резервуара иловой станции при перекачке осадка за пределы станции очистки сточных вод необходимо определять исходя из условия 15-минутной непрерывной работы насоса, при этом допускается уменьшать ее за счет непрерывного поступления осадка из очистных сооружений во время работы насоса.

Приемные резервуары иловых насосных станций допускается принимать с учетом возможности использования их как емкостей для воды при промывке илопроводов.

8.2.31 В приемных резервуарах надлежит предусматривать устройства для взмучивания осадка и обмыва резервуара.

Уклон дна резервуара к приямку следует принимать не менее 0,1.

ПРИМЕЧАНИЕ Для насосных станций с погружными насосами по данным фирм изготовителей допускается указанные устройства не применять.

8.2.32 В резервуарах для приема сточных вод, смешение которых может вызвать образование вредных газов, осаждающихся веществ, или при необходимости сохранения потоков сточных вод с различными загрязнениями следует предусматривать самостоятельные секции для каждого потока сточных вод.

8.2.33 Резервуары производственных сточных вод, содержащих горючие, легковоспламеняющиеся и взрывоопасные или летучие токсичные вещества, должны быть отдельно стоящими. Расстояния от наружной стены этих резервуаров должны быть, не менее:

- 10 м - до зданий насосных станций;

- 20 м - до других производственных зданий;

- 100 м - до общественных зданий

8.2.34 Резервуары производственных агрессивных сточных вод должны быть, как правило, отдельно стоящими. Их размещение допускается в машинном зале. Число резервуаров должно быть не менее двух при непрерывном поступлении сточных вод.

При периодических сбросах допускается предусматривать один резервуар, при этом периодичность сбросов должна обеспечивать возможность проведения ремонтных работ.

8.2.35 Укладку всасывающих трубопроводов между отдельно стоящими резервуарами и зданиями насосных станции для агрессивных производственных сточных вод следует предусматривать в каналах или тоннелях устройством с подъемов к насосам.

8.2.36 В насосных станциях перекачки сточных вод необходимо предусматривать укладку трубопроводов и арматуры, как правило, над поверхностью пола с доступом к обслуживанию и управлению арматурой.

Не допускается укладка в каналах трубопроводов, транспортирующих агрессивные сточные воды. Количество запорной арматуры надлежит принимать минимальной.

8.2.37 В насосных станциях в зависимости от численности обслуживающего персонала и группы производственных процессов надлежит предусматривать бытовые помещения (уборные с умывальниками, душевые, гардеробные) в соответствии с СНиП РК 3.02-04 и СНиП РК 4.01-41, а также вспомогательные помещения по Таблице 8.5.
