- исправность измерительной аппаратуры.
Если при пробном опыте будут выявлены значительные потери напора в циркуляционных перемычках и недостаточные на испытуемом участке трубопровода, должны быть приняты меры к увеличению пропускной способности циркуляционного кольца путем включения дополнительных перемычек, увеличения напора на выводах источника тепла и др.
4.3.2.Во время испытаний при максимальном расходе измеряются следующие параметры воды:
- давление в подающем и обратном трубопроводах в каждой контрольной точке;
- расход сетевой и подпиточной воды в испытуемой магистрали;
-температура циркулирующей воды.
Если подпитка превышает 1% расхода воды, испытания должны быть приостановлены до устранения причины утечки.
Запись показаний производится в журналы, составленные по форме П2.5 приложения 2 через каждые 5 мин в течение 1 ч при установившемся режиме.
Результаты измерений наносятся на расчетный график напоров, и проводится анализ расхождений.
4.3.3.Для проверки правильности показаний манометров по закону квадратичной зависимости расходов и потерь напоров на испытуемых участках трубопроводов проводятся испытания при втором режиме, когда расход сетевой воды составляет около 80% максимального. Измерения проводятся при установившемся режиме также в течение 1 ч с записью показаний приборов в журналы через каждые 5 мин. С учетом геодезических поправок (отметок) на месте установки манометров в каждой контрольной точке определяются потери напора на участке при максимальном и при сниженном расходах сетевой воды. Проверка производится по формуле:
где
- максимальный и сниженный расходы сетевой воды
на участке, м3/ч;
- потери напора на участке трубопровода,
соответствующие максимальному Gмакс и
сниженному d расходам воды при испытаниях, м.
Допустимое отклонение не должно превышать ± 10%.
Результаты проверки сводятся в таблицу (форма П2.6 приложения 2).
4.3.4.При благоприятных результатах, т. е. при достаточно точном совпадении результатов испытаний при разных режимах, испытания заканчиваются, снимаются средства измерений и заглушки и дается указание о восстановлении эксплуатационной схемы на источнике тепла и по тепловой сети. В противном случае испытания проводятся повторно.
4.3.5.Для определения гидравлических характеристик коммуникаций подогревательной установки источника тепла проводятся испытания при различных схемах включения оборудования при 4-5 режимах с различными расходами сетевой воды. При испытаниях определяются расход и температура сетевой воды и давление в подающем и обратном коллекторах тепловой сети, во всасывающем и нагнетательном патрубках сетевого насоса, на входе и выходе сетевых подогревателей. При каждом режиме производится не менее 5 измерений. В результате испытаний строится график гидравлических потерь в коммуникациях подогревательной установки источника тепла при различных схемах включения оборудования:
где
G - расход сетевой воды, м3/ч;
- потери напора в коммуникациях подогревательной установки, м.
где
- потери напора на отдельном i- м участке коммуникации, м.
4.3.6. При снятии гидравлических характеристик насосов и сетевых водоподогревателей следует руководствоваться следующими нормативными документами:
«Методические указания по испытанию сетевых насосов» (М.: СПО Союзтехэнерго, 1982);
«Методические указания по испытанию сетевых подогревателей: МУ 2» (М.: СПО Союзтехэнерго, 1982).
5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
5.1.Для расчетов используются показания приборов, снятые при максимальном расходе сетевой воды. Из произведенных при этом режиме записей выбираютпоследовательных по времени записей, соответствующих наиболее стабильной части режима. Показания приборов усредняются путем нахождения среднего арифметического значения. Усредненные значения расходов1, давлений, температур кладутся в основу дальнейших расчетов.
5.2.На усредненные показания манометров точных измерений вводится поправка по протоколу тарировки для соответствующего диапазона измерений, а также поправка в соответствии с п. 3.2. [формула (3.1)].
Усредненные значения давлений с поправками сводятся в таблицу, составленную по форме П 2.7 приложения 2.
5.3. Определение потерь напора на данном участке
при
максимальном расходе сетевой воды производится по формуле, м:
где
- полные напоры в трубопроводе в начале и конце участка, м;
- показания манометров (с поправками) в начале и в конце
участка трубопровода, МПа;
- геодезические отметки (поправки) манометров,
установленных в начале и в конце участка, м.
5.4. Для участков, на которых установлены измерительные диафрагмы, потери напора в указанной диафрагме должны исключаться из общей потери напора
, вычисленной по формуле (5.1).
В соответствии с РД для определения потерь напора в измерительных диафрагмах может быть использован график, приведенный на рис. 6 или следующая формула:
При использовании штатных сужающих устройств при обработке результатов измерений вводится поправка, учитывающая изменение температуры и плотности теплоносителя по сравнению с расчетной.
Рп - потеря давления в измерительной диафрагме, МПа;
- перепад давлений в измерительной диафрагме при измерениях, МПа; а - коэффициент расхода диафрагмы;
т - отношение площадей сужающего устройства и трубопровода m = (d20/ DBH)2.

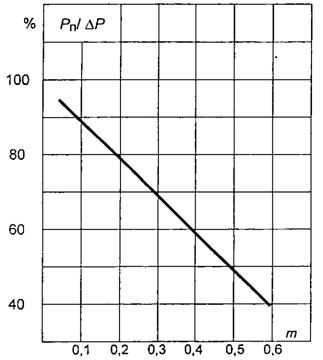

Рис. 6. График для определения потерь давления
в измерительной диафрагме:
- перепад давлений в измерительной диафрагме;
Рп - потеря давления в измерительной диафрагме;
т - относительная площадь сужающегося устройства, m = (d20/ DBH)2.
5.5. Фактическое гидравлическое сопротивление участка сети
определяется из выражения, ч2/м5:
где
G - расход сетевой воды при испытаниях, м3/ч.
5.6. Коэффициент гидравлического сопротивления (трения) определяется по формуле:
где
- внутренний диаметр трубопровода, м;
- сумма коэффициентов местных сопротивлений на участке;
-длина участка трубопровода, м.
5.7. Значение эквивалентной шероховатости Кэ определяется по формуле Никурадзе:
Результаты расчета сводятся в таблицу (форма П 2.8, прил. Расчет погрешности показателей по результатам косвенных измерений производится по формуле:
Где
.- средние арифметические значения прямых измерений с одинаковым числом отдельных наблюдений;
- средние квадратичные отклонения результатов
измерения величины х,, х2, хт
Погрешность определения коэффициента сопротивления X рассчитывается по следующим формулам:
где
- абсолютная погрешность определения общей потери
напора на участке, м;
- абсолютная погрешность измерения давления в начале и конце участка, кгс/см2;
- абсолютная погрешность определения геодезической
отметки (поправки), м.
Относительная погрешность определения потерь напора на участке
(%)равна:
где
- потеря напора на участке, определенная по формуле (5.1), м.
где
- абсолютная погрешность определения гидравлического
сопротивления участка
, ч /м5;
- абсолютная погрешность измерения расхода воды G, м3/ч;
- фактическое сопротивление участка, определенное по
формуле (5.3), ч /м5.
Относительная погрешность определения гидравлического сопротивления участка
(%) равна:
где
- относительная погрешность определения расхода воды, %:
где
- относительная погрешность сужающего устройства, %;
- относительная погрешность датчика, %;
- относительная погрешность прибора, %;
- дополнительная относительная погрешность датчика и
прибора, %.
Погрешностями измерения внутреннего диаметра трубы DBH и длины участка / пренебрегаем ввиду их малости. Следовательно
где
- относительная погрешность определения коэффициента гидравлического сопротивления трубопровода
, %. В расчетах можно использовать допускаемые значения погрешностей.
6. АНАЛИЗ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
6.1. Для анализа результатов испытаний строят фактический график
напоров в тепловой сети при испытаниях и сравнивают с расчетным.
Повышенные потери напора на отдельных участках или всей испытанной
магистрали часто являются следствием следующих причин:
-наличия в тепловой сети засоров, посторонних предметов, неисправной арматуры, скоплений грязи у отводов;
-подпитки тепловой сети в течение длительного времени сырой неумягченной водой;
-наличия внутренней коррозии из-за неудовлетворительной работы деаэраторов (вакуумные деаэраторы), из-за подпитки сети недеаэрированной водой и др.
6.2. При анализе результатов испытаний вычисляется отношение
фактического коэффициента сопротивления испытанного трубопровода Хф
К коэффициенту сопротивления Ар, соответствующему расчетному
значению эквивалентной шероховатости Кэ = 5-1 О*4 м для данного
диаметра трубопровода, приведенному в табл. П 3.8 приложения 3.
Для определения уменьшения пропускной способности трубопроводов на испытанных участках производят расчет по формуле:
где
Syч - расчетное сопротивление участка теплосети, определенное по
формуле (2.1), ч2/м5;
Sф - фактическое сопротивление участка трубопровода, рассчитанное по результатам испытаний по формуле (5.3), ч2/м5.
6.3. Величина
показывает, какую часть от расчетного расхода воды могут пропустить испытанные трубопроводы (при
= const).
Для снижения гидравлического сопротивления трубопроводов и, следовательно, повышения пропускной способности сети могут быть рекомендованы следующие мероприятия:
- гидропневматическая промывка; .
- вскрытие и чистка отдельных участков трубопроводов;
|
