- перекладка трубопроводов на отдельных участках.

6.4. Фактические значения коэффициентов сопротивления и эквивалентной шероховатости Кэ используют при последующей разработке гидравлических режимов тепловой сети.

Результаты испытаний можно распространять на трубопроводы с аналогичными сроками и условиями эксплуатации.

7. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Лица, участвующие в проведении испытаний, должны знать и выполнять требования, изложенные в «Правилах техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей Республики Казахстан».

Непосредственно перед испытаниями должен проводиться инструктаж наблюдателей по технике безопасности с записью в журнал инструктажа.

При проведении испытаний места установки средств измерений должны обеспечиваться электрическими стационарными средствами освещения.

Приложение 1 Рекомендуемое

ОПРОСНЫЙ лист

А. Источник тепла

1. Тип, количество и характеристика основных и пиковых
подогревателей.

2. Тип, количество и характеристика сетевых насосов.

3. Схема водоподогревательной установки, количество и
производительность фильтров, объем баков, характеристики насосов
химически очищенной воды и другого оборудования, тип, количество и
производительность деаэраторов, проектная производительность установки
и год ввода в эксплуатацию.

4. Тип, количество и характеристика подпиточных насосов. Метод
гулирования подпитки (автоматически или вручную).

Б. Тепловая сеть

5. Схема тепловой сети (двух-, трехтрубная) и тип прокладки адземная, канальная - в непроходных, проходных каналах и коллекторах, кжанальная).

6. Техническая характеристика испытуемой магистрали (D, /), тип, тичество и место расположения местных сопротивлений (поворотов, щвижек, переходов диаметра, компенсаторов, грязевиков и т. д.).

7. Количество, диаметр и место установки циркуляционных
зремычек на сети.

8. Наличие подкачивающих насосных станций; их расположение по семе и назначение. Тип, количество и характеристика насосов.

9. Виды нагрузок, схемы присоединения отопительной нагрузки элеваторное, непосредственное, через теплообменники) и система горячего водоснабжения (открытая, закрытая).

10. Температурный график работы тепловой сети; расчетные и
октические нагрузки тепловой сети на отопление, вентиляцию, горячее
вдоснабжение.

11. Геодезический профиль магистральных трубопроводов,
1аксимальная разница отметок сети.

12. Сведения по эксплуатации:

-время прокладки и включения в эксплуатацию участков тепловой

ети;

-время подключения к тепловой сети участков, ранее работавших от шонной котельной;

-количество подпиточной сетевой и сырой воды в летний и зимний юриоды, источник сырой воды, случаи подпитки теплосети технической неочищенной) водой, случаи простоя теплосети в опорожненном «стоянии;

-наличие индикаторов внутренней коррозии и скорость внутренней юррозии;

-проводилась ли промывка тепловой сети, когда и каким способом;

-давление на источнике тепла (Рп и Р0) и в контрольных точках по сети в отопительный и неотопительный сезоны;

- испытательное давление при опрессовках тепловой сети.

13. Расчетные параметры и места установки сужающих устройств на
источнике тепла (в подающем, обратном коллекторах и подпиточных
линиях), а также на магистральных трубопроводах. Тип сужающих устройств

и метод отбора давления. Наличие других типов приборов для измерения расхода сетевой и подпиточной воды.

14. Наличие на источнике тепла и в тепловой сети самопишущих и других средств измерения расходов, давления и температуры сетевой воды. Их пределы измерения или расчетные параметры.

Приложение 2

Рекомендуемое

ТИПОВЫЕ ФОРМЫ

При заполнении формы П 2.1 и П 2.2 рекомендуется пользоваться данными табл. П 3.1 и П 3.2.

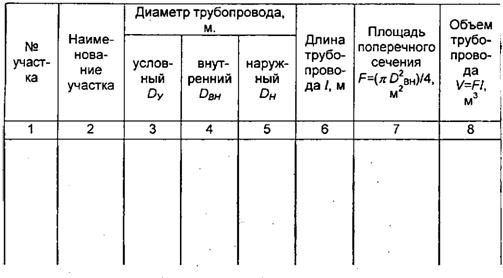

Форма П 2.1

Характеристика тепловой сети

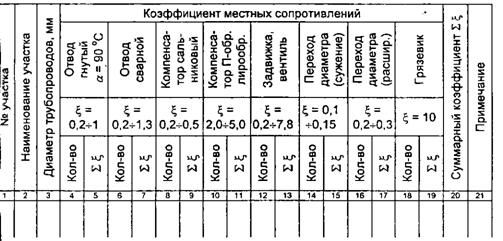

Форма П 2.2

Коэффициенты местных сопротивлений участков испытанных трубопроводов

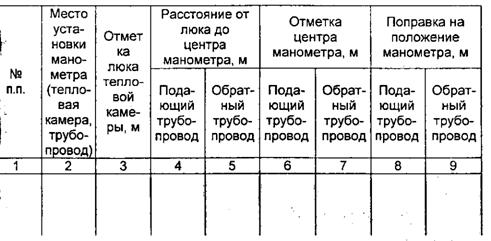

Форма П 2.3

Определение геодезических поправок на положение манометров по результатам нивелировки

Форма П 2.4

Форма П 2.5

ЖУРНАЛ НАБЛЮДЕНИЙ ПРИ ЛИНЕЙНЫХ ИСПЫТАНИЯХ

Магистраль_________________ Город__________

Точка наблюдения _.________ № манометра_____

Дата опыта «______ »___ 20__г.

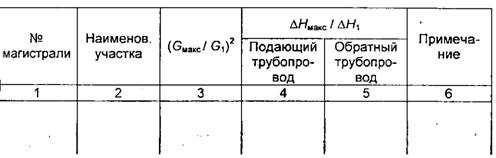

Форма П 2.6

Сопоставление результатов гидравлических испытаний

при различных режимах

Форма П 2.7

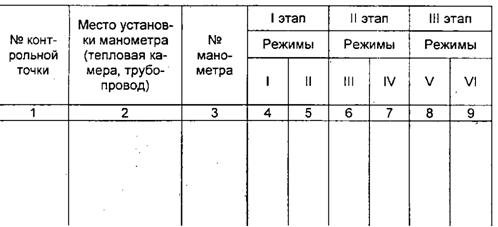

Усредненные давления в точках наблюдения при испытаниях, кгс/см2

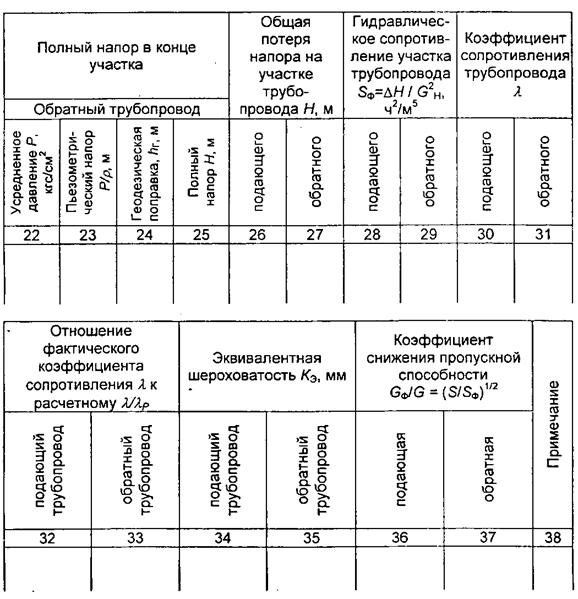

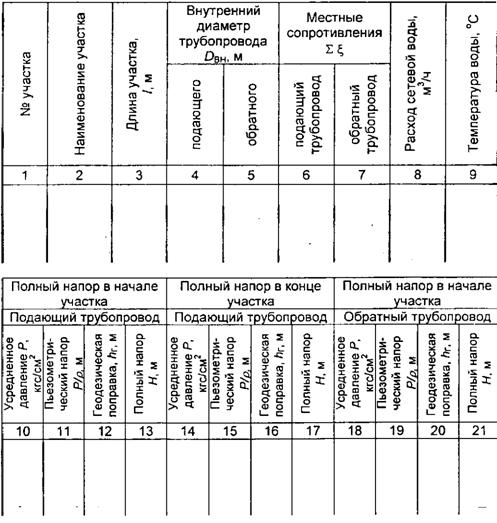

Форма П 2.8

Расчет гидравлических характеристик трубопроводов

по результатам испытаний

Приложение 3

Справочное

СПРАВОЧНЫЙ МАТЕРИАЛ

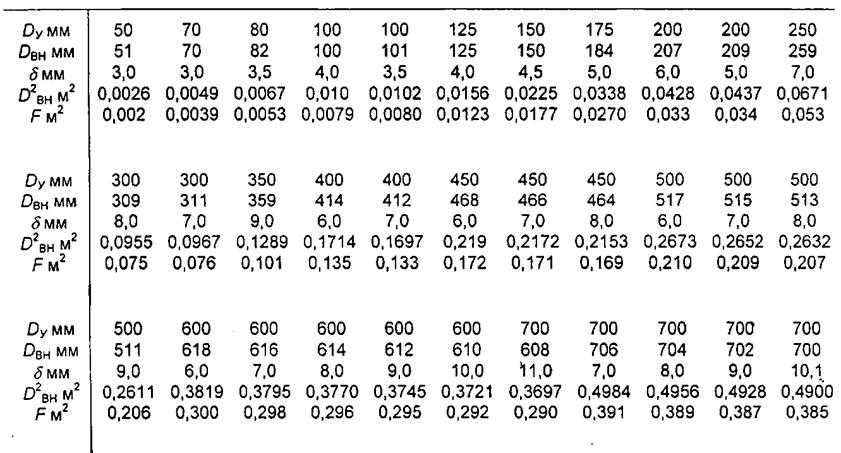

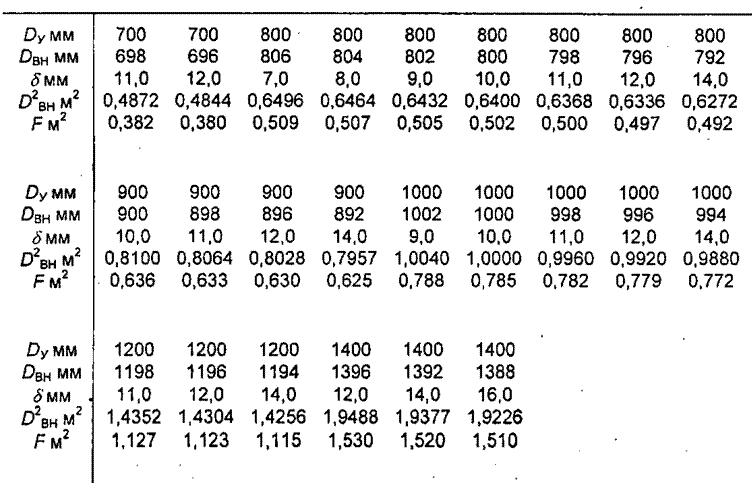

Таблица П3.1

Технические характеристики стальных трубопроводов

Таблица П 3.2

Коэффициент местных сопротивлений

Наименование

Задвижка:

клинкерная 0,2

«Лудло» 0,05

Вентиль:

«Косва» 2,0

«Рей» 3,4

с делительными стенками 4,1 - 5,5

штампованный 7,8

Обратный клапан нормальный 1,5- 3,0

Компенсатор сальниковый: 0,2 - 0,5

П образный гладкий 2,3 - 3,0

лирообразный волнистый 3,5 - 5,0

лирообразный гладкий 2,0-2,6

Грязевик 10

Внезапное расширение Ю

Внезапное сужение 0,5

Переход диаметра - расширение 0,2 - 0,3

сужение 0,1-0,15

Отвод гнутый под углом 90°:

R = d 1.0

R = 2d 0,7

R = 3d 0,5

R = 4d 0,3

R = 5d 0,2

Окончание таблицы П 3.2

Наименование
Отвод сварной:
1 шов 90°	1.3
1 шов 60°	0,7
1 шов 45°	0,3
1 шов 30°	0,2
2 шва 90°	0,6
3 шва 90°	0,5
Тройник на проход при закрытом ответвлении	0,0
Крестовина на проход при закрытом ответвлении	0,2
Тройник в ответвлении при закрытом прямом проходе	2,0
Крестовина в ответвлении при закрытом прямом	2,25
проходе

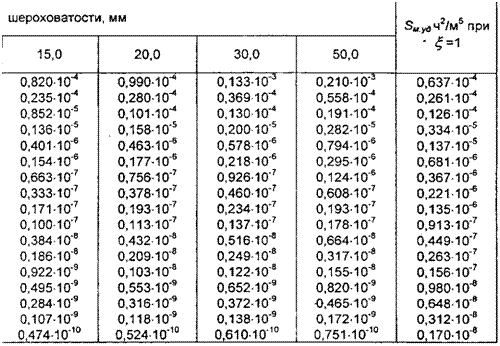

Таблица П 3.3

Удельные линейные и местные сопротивления трубопроводов

Таблица П3.4

Наименование	Сопротивления и проводимости перемычек при условном диаметое. мм
	100	125	150	200	250	300	350	400	450	500
Сопротивление S, ч2/м5 Проводимость А, м*5/ч	0,323* 10-3 55,6	0,129* 10-3 88,0	0,622* 10-4 127	0,160* 10-4 250	0,648* 10-5 393	0,318* 10-5 561	0,173* 10-5 760	0,104* 10-5 981	0,636* 10-6 1250	0,428* 10-6 1530
Примечание. Сопротивление перемычек определено при=4,5 и длинах перемычек: dy= мм; / = 2,0 м; dy = мм; / = 3,0 м; dv = мм; / = 4,0 м;

Таблица П 3.5
