Машина зерноочистительная очиститель вороха стационарный ОВС-25C (стр. 3 )

Рис. 6 ОВИ 02.010-01 Корпус стана

№ позиции	Обозначение	Наименование	Кол-во, шт.
1	ОВИ 02.402	Опора	1
2	ОВИ 02.402-01	Опора	1
3	ОВИ 02.030	Боковина	1
4	ОВИ 02.030-01	Боковина	1
5	ОВБ 59-1-3	Дно	1
6	ОВИ 02.060	Течка	1
7	ОВИ 02.100	Стенка	1
8	ОВИ 02.417	Уголок	2
9	ОВИ 02.001	Планка	2
10	ОВБ 1261	Кулачек	4
11	ОВБ 4474	Кронштейн	2
12	ОВБ 4475	Кронштейн	2
13	ОСД 4603	Опора	2
14		Кольцо 2С25 ГОСТ	4
15	ОСД 4407	Щиток верхний	1
16		Болт М10х25.58.019 ГОСТ 7798-70	16
17		Винт В1М6-8gх12.58.019 ГОСТ	26
18		Винт В1М6-8gх16.58.019 ГОСТ	14
19		Гайка М6.6.019 ГОСТ 5915-70	44
20		Гайка М10.6.019 ГОСТ 5915-70	20
21		Шайба 6.02.019 ГОСТ	36
22		Шайба 6 65Г 05 ГОСТ 6402-70	44
23		Шайба 10 65Г 05 ГОСТ 6402-70	20
24		Болт М10х20.58.019 ГОСТ 7798-70	4
25		Болт М6х16.58.019 ГОСТ 7798-70	4

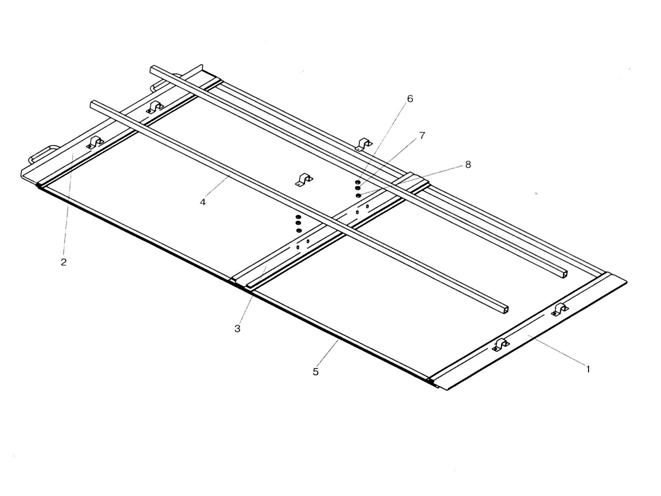

Рис. 7 ОВИ 02.080 Кассета

№ позиции	Обозначение	Наименование	Кол-во, шт.
1	ОВИ 02.090	Поперечина	1
2	ОВБ 59-2-1	Поперечина	1
3	ОВБ 59-2-2	Поперечина	1
4	ОВБ 59-2-4	Рейка прижимная	1
5	Н133.01.006	Уголок	2
6		Гайка М8.6.019 ГОСТ 5915-70	2
7		Шайба 8 65Г 05 ГОСТ 6402-70	2
8		Шайба 8.02.019 ГОСТ 6958-78	2

Рис. 7 Кассета

Рис. 8 ОВИ 02.140 Вал эксцентриковый

№ позиции	Обозначение	Наименование	Кол-во, шт.
	ОВИ 02.140	Вал эксцентриковый	1
1	ОВИ 02.101	Шкив	1
2	ОВИ 02.601	Вал	1
3	ОВБ 1256	Эксцентрик	4
4	ОВБ 6335-01	Винт	1
5	ОВБ 6335-02	Винт	4
6	ЗАВ 10.55.104	Головка шатуна	4
7	ЗАВ 10.55.902	Шатун	4
8	ЗВТ 81.407	Шайба	1
9	Н026.059	Корпус подшипника	2
10	Н026.164	Крышка подшипника	1
11	Н026.505	Кольцо распорное	2
12	Н026.227-01	Крышка подшипника	7
13	НЕН 2.00.401	Накладка	8
14		Кольцо 2С60 ГОСТ	4
15		Кольцо 2С35 ГОСТ	1
16		Кольцо 2С110 ГОСТ	4
17		Подшипник11207 ГОСТ 8545-75	2
18		Подшипник 80212 ГОСТ 7242-81	4
19		Манжета 1.2-35х58-1 ГОСТ 8752-79	3
20		Масленка 1.2.УХЛ1 ГОСТ	2
21		Болт М8х30.58.019 ГОСТ 7798-70	1
22		Болт М8х40.58.019 ГОСТ 7798-70	4
23		Болт М12х40.58.019 ГОСТ 7802-81	4
24		Болт М12х45.58.019 ГОСТ 7798-70	8
25		Болт М12х50.58.019 ГОСТ 7798-70	8
26		Гайка М8.6.019 ГОСТ 5915-70	4
27		Гайка М10.6.019 ГОСТ 5915-70	5
28		Гайка М12.6.019 ГОСТ 5915-70	40
29		Шайба 8.02.019 ГОСТ	1
30		Шпонка 2-10х8х56 ГОСТ	1
31		Шпонка 2-10х8х63 ГОСТ	4
32		Шайба 12.02.019 ГОСТ	12

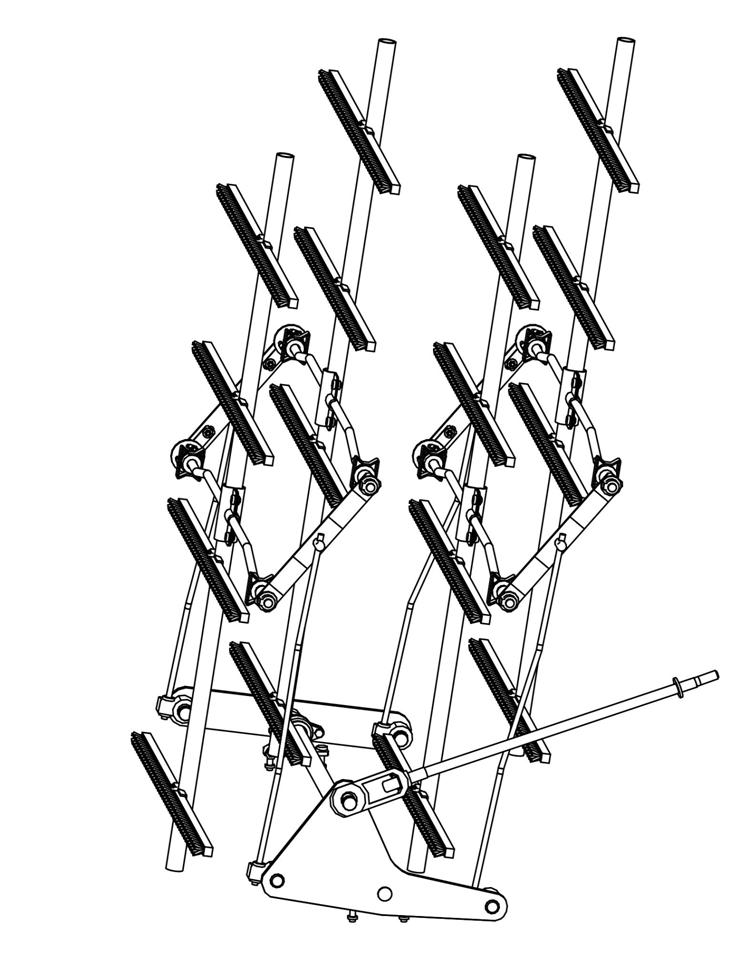

Рис. 10 ОВИ 02.150 Механизм очистки решет
