Машина зерноочистительная очиститель вороха стационарный ОВС-25C (стр. 4 )

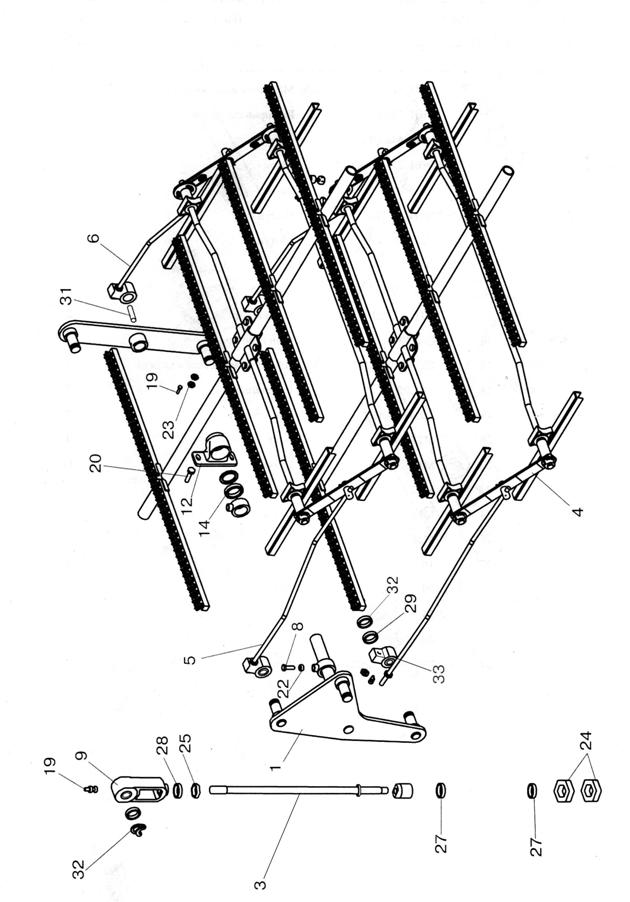

№ позиции	Обозначение	Наименование	Кол-во, шт.
1	ОВИ 02.160	Вал привода щеток	1
3	ОВИ 02.270	Шток	1
4	ОВИ 02.170	Рычаг	1
5	ОВИ 09.130	Шатун	2
6	ОВИ 09.140	Шатун	2
8	ОВБ 6335-01	Винт	7
9	ОВИ 02.220	Головка	1
12	ЗВТ 87.050	Подшипник	2
14	ОС 1073	Кольцо упорное	2
20		Болт М12-6gx45.58.019 ГОСТ 7798-70	4
22		Гайка М10-6Н.6.019 ГОСТ 5915-70	15
23		Гайка М12-6Н.6.019 ГОСТ 5915-70	8
25		Гайка М20-6Н.6.019 ГОСТ 2526-70	9
28		Шайба 20.02.019 ГОСТ	1
31		Шпонка 2-8х7х63 ГОСТ 2336-78	1
32		Шайба ШЕ3-25.019 МН 787-60	5
33	МСУ 04.170	Шарнир	4

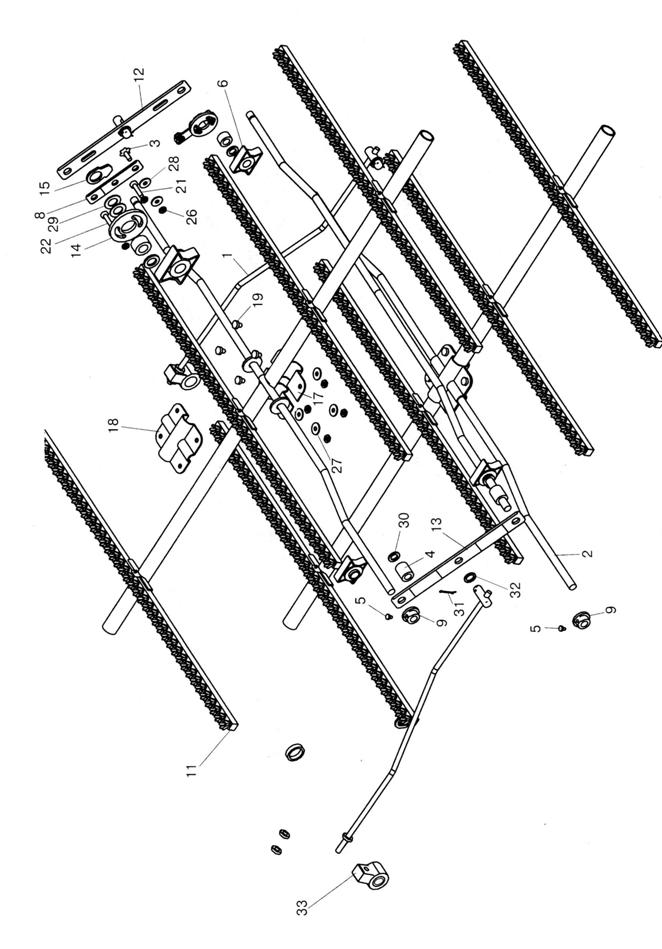

Рис. 11 ОВИ 02.150 Механизм очистки решет

№ позиции	Обозначение	Наименование	Кол-во, шт.
1	ОВИ 09.140	Шатун	1
2	ОВБ 57-7	Вал коленчатый	4
3	ОВБ 81	Гайка	4
4	ОВБ 6304	Втулка	4
5	ОВБ 6335-01	Винт	7
6	ОВБ 0186	Ползун	8
8	ОСД 5188	Регулятор	4
9	ОС 1077	Кольцо упорное	4
11	ОВИ 02.240	Набор щеток	4
12	ЗАВ 10.33.409	Планка	2
13	ЗАВ 10.33.411	Планка	2
14	ВЛ 4067А	Шайба	4
15	ВЛ 4068А	Шайба	4
17	ЗВТ 87.070	Хомут	8
18	ОВИ 02.414	Обойма	4
19		Болт М8-6gx25.58.019 ГОСТ 7798-70	16
21		Болт М8х30.58.019 ГОСТ 7802-81	4
22		Болт М10х30.58.019 ГОСТ 7802-81	8
26		Гайка М10-6Н.6.019 ГОСТ 5915-70	15
27		Шайба 8 65Г 05 ГОСТ 6402-70	16
28		Шайба 10 65Г 05 ГОСТ 6402-70	8
29		Шайба 10.02.019 ГОСТ	8
30		Шайба 12.02.019 ГОСТ	4
31		Шплинт 4х28 ГОСТ 397-79	4
32	ОВИ 02.425	Кольцо	25
33	МСУ 04.170	Шарнир	4

Рис. 12 ОВИ 02.250 Привод.

№ позиции	Обозначение	Наименование	Кол-во, шт.
1	ОВИ 02.616	Ось	1
2	ОВИ 02.260	Звездочка	1
3	ЗВТ 02.637	Кольцо распорное	1
4	ОВИ 02.102	Корпус подшипника	1
5	ЗАВ 10.58.003	Втулка	1
6	ОВИ 02.801	Втулка	1
7		Кольцо 2Б25 ГОСТ	2
8		Кольцо 2В30 ГОСТ	1
9		Кольцо 2В52 ГОСТ	2
10		Кольцо 2В62 ГОСТ	2
11		Подшипник 180205 ГОСТ 8882-75	2
12		Подшипник 180206 ГОСТ 8882-75	2
13		Болт М10-6gx80.58.019 ГОСТ 7798-70	4
14		Гайка М10-6Н.6.019 ГОСТ 5915-70	4
15		Шайба М10 65Г 05 ГОСТ 6402-70	4
