Телескопы Omni XLT Series (стр. 2 )

Этот раздел описывает инструкции по сборке для вашего телескопа Celestron Omni XLT. Экваториальная монтировка точно такая же для всех моделей телескопов Omni, а оптические трубы имеют некоторые различия, о которых будет упомянуто. Ваш телескоп Omni следует установить сначала в помещении, так как там легче разобраться с различными частями и ознакомиться с правильным порядком действий сборки перед тем, как пользоваться им на открытом воздухе.

Каждый телескоп Omni поставляется в двух коробках. Одна коробка содержит штатив, вспомогательный лоток для штатива/распорка, экваториальную монтировку, стержень противовеса, два противовеса, ручку R.A., ручку Dec, колпачок полярной оси и крестообразную отвертку. Вторая коробка содержит комплект оптической трубы телескопа, видоискатель и кронштейн, окуляр и другие стандартные предметы для конкретной модели, которая у вас имеется.

Установка штатива

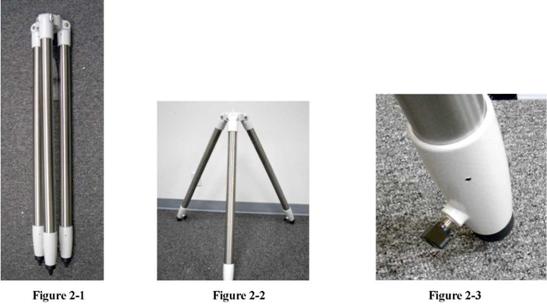

Достаньте штатив из коробки (Рисунок 2-1). Штатив Omni поставляется с полностью металлической центральной ножной распоркой/вспомогательным лотком, чтобы обеспечить стойкую неподвижную опору монтировке. Штатив поставляется полностью собранным с металлической пластиной, имеющей название головка штатива, которая удерживает ножки штатива вместе в верхней части. Кроме того, там имеется центральный стержень, который растягивается вниз из головки штатива, и который прикрепляет экваториальную монтировку к штативу. Чтобы установить штатив:

1. Поставьте штатив вертикально и потяните ножки в разные стороны, пока каждая ножка полностью не растянется. Штатив теперь будет стоять самостоятельно (Рисунок 2-2). После установки штатива вы можете регулировать высоту, на которой он стоит.

2. Ослабьте уровень (поверните против часовой стрелки) на зажиме ножки, чтобы ножка штатива могла регулироваться (Рисунок 2-3).

3. Выдвигайте центральную часть ножки штатива от головки штатива до тех пор, пока она не окажется на нужной высоте.

4. Затяните уровни (поверните по часовой стрелке) на каждом зажиме ножки, чтобы закрепить ножки.

5. Стандартная высота штатива составляет 33", и ее можно растягивать на любую высоту до максимума 47". Помните, что штатив будет наиболее неподвижным и устойчивым на самой низкой высоте.

Крепление экваториальной монтировки

Экваториальная монтировка позволяет вам отклонять ось вращения телескопа, чтобы вы могли наблюдать за звездами, как они двигаются по небу. Монтировка Omni является немецкой экваториальной монтировкой, которая прикрепляется к головке штатива. С одной стороны головки штатива находится металлический стержень для выравнивания монтировки. Эта сторона штатива будет располагаться лицевой частью к северу во время установки для астрономического сеанса наблюдения. Чтобы прикрепить экваториальную верхнюю часть:

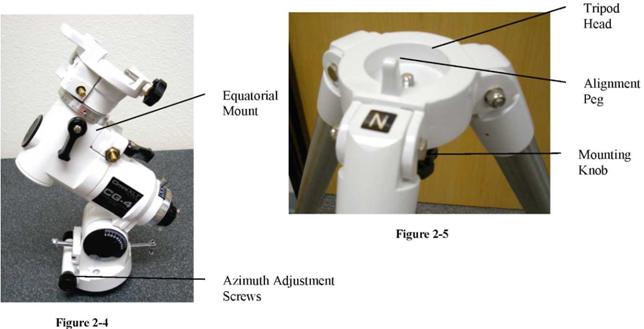

1. Расположите регулировочные винты азимута на экваториальной монтировке (смотрите Рисунок 2-4).

2. Затяните винты, чтобы они больше не растягивались в корпус азимута на монтировке. НЕ удаляйте винты, поскольку они необходимы для полярного выравнивания.

3. Удерживайте экваториальную монтировку поверх головки штатива, чтобы корпус азимута находился над металлическим штифтом.

4. Расположите экваториальную монтировку на головке штатива, чтобы они соединились. Вы можете незначительно повернуть монтировку к центральной позиции (где передний винт регулирования широты находится прямо над “N” на штативе). Затем затяните регулировочные винты азимута.

5. Затяните крепежную ручку (прикреплена к центральному стержню) на нижней части головки штатива, чтобы прочно закрепить экваториальную монтировку.

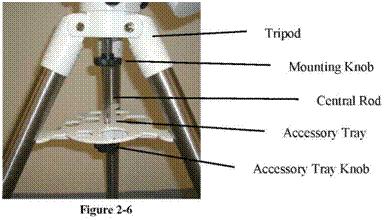

Крепление центральной ножной распорки

Винты регулировки азимута   Экваториальная монтировка штатива   Ручка монтировки   Выравнивающая шпонка штатива   Головка штатива

1. Снимите ручку вспомогательного лотка и кольцевой диск с центрального стержня.

2. Сдвигайте вспомогательный лоток по центральному стержню, так чтобы каждая нога надавливала на внутреннюю поверхность ножек штатива.

3. Наденьте ручку лотка для аксессуаров на центральный стержень и затяните.

Установка стержня противовеса

Чтобы как следует сбалансировать телескоп, монтировка поставляется со стержнем противовеса и двумя противовесами. Чтобы установить стержень противовеса:

1. Снимите защитный винт противовеса со стержня противовеса (напротив конца винта).

2. Проденьте стержень противовеса в стопорную гайку стержня противовеса.

3. Расположите отверстие в экваториальной монтировке на ось DEC.

4. Проденьте стержень противовеса в отверстие до упора.

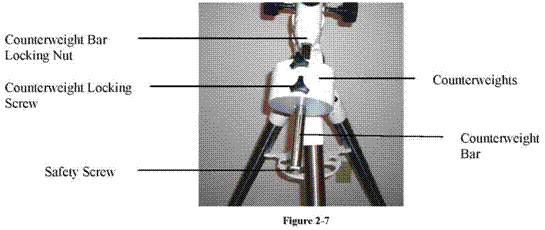

5. Затяните полностью стопорную гайку стержня противовеса для дополнительной поддержки (смотрите рисунок 2-7).

После того как стержень надежно закреплен, вы можете прикреплять противовесы.

Гайка фиксации стержня противовеса

Противовес

Винт фиксации противовеса

Стержень противовеса

Винт защиты

Поскольку полностью собранный телескоп может быть достаточно тяжелый, расположите монтировку таким образом, чтобы полярная ось указывала по направлению к северу, до того, как сборка трубы и противовесы будут прикреплены. Это значительно облегчит процедуру полярного выравнивания.

Установка противовесов

Каждая монтировка Omni поставляется с двумя противовесами (один весит 7 фунтов/3.2 кг, а другой весит 4 фунта/1.8 кг). Чтобы установить противовесы:

1. Сориентируйте монтировку так, чтобы стержень противовеса указывал на землю.

2. Ослабьте стопорный винт на стороне противовесов (не имеет значения, какой противовес вы прикрепите первым) так, чтобы резьба не выдавалась через центральное отверстие противовеса.

3. Задвиньте противовес на стержень (смотрите рисунок 2-7).

4. Затяните стопорный винт на стороне груза, чтобы закрепить противовес.

5. Задвиньте второй противовес на ствол и затяните, как указано в пункте 4.

6. Вставьте предохранительный винт противовеса.

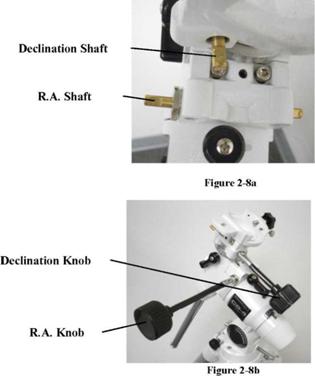

Крепление рукояток управления замедленного движения (кабели)

Ручка склонения   Ручка R. A.   Ось R. A.   Ось склонения

Монтировка Omni поставляется с двумя рукоятками замедленного движения (кабели), которые дают вам возможность выполнять регулировки телескопа с хорошим наведением и в оси R. A., и в оси склонения (Declination). Чтобы установить рукоятки:

1. Расположите две рукоятки (одна длиннее, чем другая, для оси R. A.). Убедитесь, что винт на каждой рукоятке не высовывается через отверстие стержня рукоятки. Используйте поставляемую в комплекте крестообразную отвертку.

2. Выровняйте плоскость на внутренней части рукоятки замедленного движения R. A. на стержне R. A.

3. Задвиньте рукоятку замедленного движения R. A. на стержень R. A. На каждой стороне монтировки имеются два стержня R. A. Нет разницы, какой стержень вы используете, поскольку они оба работают одинаково. Используйте тот, который вы считаете более удобным. Если после нескольких сеансов наблюдений вы находите рукоятку замедленного движения R. A. более удобной с другой стороны, переустановите ее на противоположную сторону.

4. Затяните винт на рукоятке R. A., чтобы надежно ее закрепить.

5. Рукоятка замедленного движения DEC прикрепляется таким же образом, что и рукоятка R. A. Тот стержень рукоятки замедленного движения DEC, который располагается выше, направлен на верхнюю часть монтировки, сразу под монтировочной платформой телескопа. Повторим, что вы имеете два стержня на выбор. Используйте тот стержень, который направлен на землю. До него легче дотянуться во время обозревания через телескоп, особенно это важно, когда вы совершаете наблюдение. Но опять-таки, если для вас так более удобно, то переустановите рукоятку в необходимую вам позицию.

6. Поместите крышку полярной оси на полярную ось. Она закрепляется усиленным нажатием.

Крепление трубы телескопа к монтировке

Оптическая труба телескопа крепится к монтировке с помощью направляющей планки крепежного кронштейна соединением ласточкин хвост. Для телескопов-рефракторов и телескопов Ньютона крепежный кронштейн представляет собой длинный кронштейн, который присоединен к кольцам трубы. Для телескопов Schmidt-Cassegrain крепежный кронштейн прикреплен вдоль нижней части трубы телескопа. Перед тем как вы будете присоединять оптическую трубу, убедитесь, что ручки зажима (фиксаторы) отклонения и прямого восхождения затянуты. Это будет гарантировать, что монтировка не сдвинется внезапно во время прикрепления оптической трубы. Чтобы смонтировать трубу телескопа:

1. Снимите защитную бумагу, покрывающую оптическую трубу. Вам необходимо будет снять кольца трубы на телескопах-рефракторах и телескопах Ньютона перед снятием бумаги.

2. Ослабьте крепежную ручку и крепежный предохранительный винт на стороне платформы монтировки так, чтобы они не заходили в крепежную платформу.

3. Задвиньте крепежный кронштейн соединением в ласточкин хвост в углубление на верхней части крепежной платформы (смотрите рисунок 2-9).

4. Затяните крепежную ручку на крепежной платформе Omni, чтобы надежно зафиксировать телескоп.

5. Вручную затяните предохранительный винт крепежной платформы, пока верхушка не коснется стороны крепежного кронштейна.

ПРИМЕЧАНИЕ: Никогда не ослабляйте никакие рукоятки на трубе телескопа или монтировке, за исключением рукояток R.A. и DEC.

Установка видоискателя

Чтобы установить видоискатель на телескоп, вы должны сначала смонтировать видоискатель на кронштейн видоискателя и затем прикрепить его к телескопу. По направлению к задней стороне трубы телескопа (на рефракторах и Schmidt-Cassegrain) и передней части трубы телескопа (Ньютона) имеется маленький кронштейн с установочным винтом в нем. Это место монтирования кронштейна видоискателя. Чтобы установить видоискатель:

1. Ослабьте регулировочные винты видоискателя, чтобы они не выступали в кронштейн. Затем сдвигайте резиновое О-кольцо на конце окуляра видоискателя (сторона с самым маленьким диаметром) и прокрутите его на 2/3 в прорезь (выемку) в видоискателе.

Регулиро-вочный винт   Кронштейн монтировки   Видоискатель   Кронштейн видоискателя

2. Вставьте конец окуляра видоискателя в узкую часть кронштейна, чтобы О-кольцо было туго прижато между искателем и внутренней частью кронштейна. Когда это произойдет, потяните наружу подпружиненный регулировочный винт и продолжайте вставлять видоискатель, пока он не установится приблизительно в центре кронштейна.

3. Затягивайте два регулировочных винта, пока они не установят плотное касание с корпусом видоискателя.

4. Расположите крепежный кронштейн возле переднего (открытого) края телескопа.

5. Ослабьте установочный винт на крепежном кронштейне на телескопе, чтобы он не выступал в кронштейн.

6. Задвиньте кронштейн искателя (прикрепленный к видоискателю) в крепежный кронштейн на телескопе.

7. Кронштейн видоискателя задвинется с задней стороны. Видоискатель должен быть ориентирован так, чтобы линза объектива была направлена к переднему (открытому) концу телескопа.

8. Затяните установочный винт на крепежном кронштейне, чтобы закрепить видоискатель.

Чтобы узнать более подробную информацию о выравнивании вашего видоискателя, смотрите раздел Telescope Basics в этой инструкции.

Крепление Visual Back

Применяемый только в телескопах Schmidt-Cassegrain, Visual Back является аксессуаром, который позволяет крепить все оптические аксессуары к телескопу. Телескоп Omni Schmidt-Cassegrain стандартно поставляется с инсталлированным Visual Back. Если он не инсталлирован, следуйте следующим инструкциям для установки:

1. Снимите крышку на заднем отсеке и затем поместите гофрированный токосъемник на Visual Back на резьбу на заднем отсеке (Рисунок 2-11).
