Телескопы Omni XLT Series (стр. 3 )

2. Удерживайте Visual Back с помощью установочного винта в удобном положении и поворачивайте гофрированный токосъемник/контактное кольцо по часовой стрелке до плотного закрепления. После того как это сделано, вы готовы прикреплять остальные аксессуары, такие как диагонали (для телескопов-рефракторов и телескопов Schmidt-Cassegrain), окуляры и т. д. Если вы хотите снять Visual Back, поверните контактное кольцо против часовой стрелки, пока оно не снимется с заднего отсека.

Установка звездной диагонали

Visual Back   Звездная диагональ   Окуляр

Звездная диагональ представляет собой призму, которая отклоняет свет под правым углом к световой дорожке телескопов-рефракторов и Schmidt-Cassegrain. Это позволяет вам выполнять наблюдения в положениях, которые физически более удобные, чем если бы вы смотрели непосредственно прямо. Чтобы прикрепить звездную диагональ Star Diagonal на оптическую трубу телескопа Schmidt-Cassegrain:

1. Поворачивайте установочный винт на visual back, пока его конец не перестанет заслонять внутренний диаметр visual back.

2. Задвиньте хромированную часть звездной диагонали в Visual Back.

3. Затяните установочный винт на visual back, чтобы закрепить звездную диагональ.

Если вы желаете изменить ориентацию звездной диагонали, ослабьте установочный винт на Visual Back, чтобы звездная диагональ поворачивалась свободно. Поверните диагональ в желаемую позицию и затяните установочный винт.

Телескопы-рефракторы – Чтобы использовать звездную диагональ с телескопами-рефракторами, вставьте ее в адаптер окуляра 1 V" .

Установка окуляров

Окуляр – это оптический элемент, который увеличивает изображение, фокусируемое телескопом. Без окуляра было бы невозможно использовать телескоп визуально. Окуляр вставляется непосредственно в фокусирующее устройство телескопов-рефракторов и телескопов Ньютона или в visual back на Schmidt-Cassegrain. Чтобы прикрепить окуляр:

1. Ослабьте установочный винт на адаптере окуляра так, чтобы он не выдвигался во внутренний диаметр тела трубы.

2. Задвиньте хромированную часть окуляра в фокусирующее устройство.

3. Затяните установочный винт, чтобы закрепить окуляр.

Чтобы снять окуляр, ослабьте установочный винт на фокусирующем устройстве и выдвиньте окуляр. Вы можете заменить его другим окуляром.

Намного более удобно использовать звездную диагональ на телескопах-рефракторах и Schmidt-Cassegrain для большинства областей неба. Чтобы установить окуляр в звездную диагональ:

А. Ослабьте установочный винт на звездной диагонали, пока его конец не перестанет выдвигаться во внутренний диаметр окуляра диагонали.

В. Задвиньте хромированную часть окуляра в звездную диагональ.

С. Затяните установочный винт на звездной диагонали, чтобы закрепить окуляр.

D. Чтобы снять окуляр, ослабьте установочный винт на звездной диагонали и выдвиньте окуляр. Вы можете заменить его другими дополнительными окулярами.

В линзовых телескопах (рефракторах) могут применяться окуляры и диагонали диаметром тела трубы 2". Чтобы использовать окуляр с диаметром цилиндра окуляра 2", необходимо сначала извлечь адаптер окуляра 1V". Чтобы выполнить это, просто ослабьте два хромированных винта с накатанной головкой, расположенных возле цилиндра фокусирующего устройства (смотрите рисунок 2-12) и извлеките адаптер 1 V". После его извлечения окуляр с диаметром 2" или аксессуар можно инсталлировать прямо в цилиндр фокусирующего устройства и закрепить с помощью двух винтов.

Окуляры, как правило, имеют отношение к фокусному расстоянию и диаметру тела трубы. Фокусное расстояние каждого окуляра отпечатано на корпусе окуляра. Чем длиннее фокусное расстояние (т. е., больше число), тем меньше увеличение окуляра (т. е., мощность), и чем короче фокусное расстояние (т. е., меньше число), тем больше увеличение. В большинстве случаев, вы будете применять низкую - среднюю мощность во время наблюдений. Чтобы узнать больше информации о том, как определять мощность, смотрите раздел «Вычисление увеличения».

Перемещение телескопа вручную

Чтобы как следует сбалансировать ваш телескоп, вам необходимо перемещать его вручную на различные части неба, чтобы обозревать разнообразные объекты. Чтобы осуществить грубую регулировку, слегка ослабьте ручки зажима R.A. и DEC и передвигайте телескоп в нужном направлении.

Обе оси, — R.A. и DEC — имеют фиксирующие рычаги, чтобы зажимать каждую ось телескопа. Чтобы ослабить зажимы на телескопе, поворачивайте фиксирующие рычаги против часовой стрелки.

Балансировка монтировки в оси R. A.

Чтобы устранить чрезмерное давление на монтировке, телескоп необходимо как следует сбалансировать вокруг полярной оси в R. A. Кроме того, надлежащая балансировка крайне важна для точного слежения, если используется дополнительный вращательный электропривод. Чтобы сбалансировать монтировку:

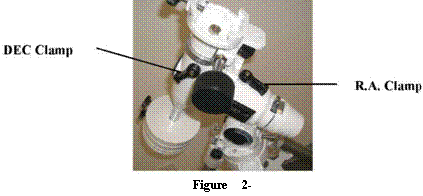

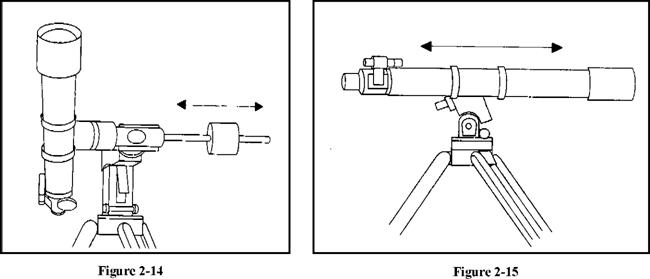

1. Разожмите зажим R. A. (смотрите рисунок 2-13) и расположите телескоп к одной стороне монтировки (убедитесь, что крепежный винт кронштейна затянут). Стержень противовеса вытянется горизонтально на противоположной стороне монтировки (смотрите рисунок 2-14).

2. Отпустите телескоп – ПОСТЕПЕННО – чтобы видеть, в какую сторону телескоп «крутится».

3. Ослабьте стопорный винт противовеса на противовесе.

4. Перемещайте противовесы к точке, где они балансируют телескоп (т. е. он остается неподвижным, когда зажим R. A. отжат).

5. Затяните стопорный винт, чтобы закрепить противовесы на месте.

Здесь приведены общие указания по балансировке, которая снизит чрезмерное давление на монтировку. Во время астрофотосъемки процедура балансировки должна быть выполнена для определенной области, на которую нацелен телескоп.

Крепежные детали DEC

Крепежные детали R. A.

Балансировка монтировки в DEC

Телескоп следует также сбалансировать на оси отклонения, чтобы предотвратить какие-либо неожиданные движения, когда зажим DEC (рисунок 2-13) отжат. Чтобы сбалансировать телескоп в DEC (все телескопы кроме SCT):

1. Отожмите зажим R. A. и поворачивайте телескоп так, чтобы он был на одной стороне монтировки (т. е., как описано в предыдущем разделе по балансировке телескопа в R. A.).

2. Зафиксируйте зажим R. A., чтобы закрепить телескоп.

3. Отожмите зажим DEC и поворачивайте телескоп до тех пор, пока труба не станет параллельной земле (смотрите рисунок 2-15).

4. Отпустите трубу – ПОСТЕПЕННО – чтобы видеть, в каком направлении она поворачивается вокруг оси отклонения. НЕ ПОЗВОЛЯЙТЕ ТРУБЕ ТЕЛЕСКОПА ДВИГАТЬСЯ ПОЛНОСТЬЮ!

5. Ослабьте винты, которые держат трубу телескопа внутри крепежных колец, и двигайте телескоп вперед или назад до тех пор, чтобы он неподвижно закрепился, когда зажим DEC разжат.

6. Плотно затяните винты кольца трубы прочно, чтобы закрепить телескоп.

Примечание: Omni XLT150R наиболее трудно сбалансировать, в зависимости от широты, используемых аксессуаров и от части неба, на которую направлен телескоп. Сбалансируйте этот телескоп как можно лучше.

Подобно балансировке R. A., здесь приведены общие указания к балансировке, и это снизит чрезмерное давление на монтировку. Во время проведения астрофотосъемки эта процедура балансировки должна быть выполнена для конкретной области, на которую направлен телескоп.

Регулировка монтировки

Чтобы вращательный электропривод отслеживал точно движение, ось вращения телескопа должна быть параллельна оси вращения Земли, этот процесс известен как полюсное выравнивание. Полюсное выравнивание достигается НЕ перемещением телескопа в R. A. или DEC, а вертикальной регулировкой монтировки, которая называется высота, и горизонтальной, которая называется азимут. Этот раздел просто описывает правильное движение телескопа во время процедуры полюсного выравнивания. Фактический процесс полюсного выравнивания, позволяющий оси вращения телескопа стать параллельной оси вращения Земли, описывается ниже в этой инструкции в разделе «Полюсное выравнивание».

Регулировка монтировки в высоте

• Чтобы увеличить широту полярной оси, затяните задний регулировочный винт широты и ослабьте передний винт (если это необходимо).

• Чтобы уменьшить широту полярной оси, затяните передний (под стержнем противовеса) регулировочный винт широты и ослабьте задний винт (если это необходимо).

Регулировка широты на монтировке Omni имеет диапазон приблизительно 20° — 60°.

Лучше всего всегда выполнять отладку по высоте посредством перемещения монтировки против земной гравитации (то есть, используя задний регулировочный винт широты, чтобы поднять монтировку). Для выполнения этого вам нужно ослабить оба регулировочных винта широты и вручную нажать вниз переднюю часть монтировки настолько, насколько она будет двигаться. Затем затяните задний регулировочный винт, чтобы поднять монтировку на желаемую широту.

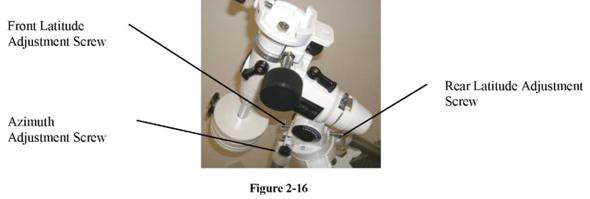

Задний винт регулировки широты

Передний винт регулировки широты

Винт регулировки азимута

Регулировка монтировки в азимуте

Для грубой регулировки в азимуте просто поднимите телескоп и штатив и перемещайте их. Для точной регулировки в азимуте:

• Поверните регулировочные ручки азимута, расположенные на обеих сторонах корпуса азимута (смотрите рисунок 2-16). Если вы стоите за телескопом, эти ручки расположены на передней части монтировки.

• Вращение правой регулировочной ручки по часовой стрелке перемещает монтировку вправо.

• Вращение левой регулировочной ручки по часовой стрелке перемещает монтировку влево.

Оба винта так расположены на головке штатива, что вы должны ослабить один винт и затянуть другой. Тот винт, который держит экваториальную монтировку на штативе, вероятно, следует немного ослабить.

Помните, что регулировка монтировки выполняется только во время полюсного выравнивания. После совершения полюсного выравнивания монтировку НЕЛЬЗЯ двигать. Наведение телескопа выполняется посредством перемещения монтировки в прямое восхождение и отклонение, как описано выше в данной инструкции.

Примечание: спецификация и комплектация могут изменяться без предварительного уведомления.
