Преимущества алмазных стоматологических инструментов торговой марки «Dia-Tessin» (Швейцария) (стр. 1 )

Преимущества

алмазных стоматологических инструментов торговой марки «Dia-Tessin» (Швейцария)

РАБОТА С КАТАЛОГОМ FG (турбинные алмазные боры)

На первой странице каталога FG вы увидите расшифровку всех параметров, которые надо фиксировать при организации заказа.

Основная таблица параметров состоит из 6 уровней, где:

· первый (верхний) – вид (форма) бора;

· второй – диаметр рабочей части;

· третий – длина рабочей части;

· четвертый – цветовой код абразивности, кружки которого обозначают:

Черный кружок	SG	Super-Coarse	Супергрубая зернистость	150-180 микрон
Зеленый кружок	G	Coarse	Грубая зернистость	125-150 микрон
Пустой кружок	S	Standart	Стандартная зернистость	106 микрон
Красный кружок	F	Fine	Мелкая зернистость	45 микрон
Желтый кружок	C	Composite	Супермелкая зернистость	15 микрон

Пустой кружок обозначает стандартную абразивность – 106 микрон. Если Вы видите, что все кружки бесцветные, то бор выпускается только в одном стандарте абразивности – 106 микрон.

· пятый – стандарт длины (ISO);

Боры каталога FG подразделяются на два стандарта длины:

- FG Standart, ISO 314 , где длина бора – от 19 мм до 24 мм (диапазон длины зависит, в основном, от длины рабочей поверхности);

- Fg Short, ISO 313, где длина бора – от 16 до 21 мм. Там, где Вы видите букву S, бор выпускается в двух стандартах длины, а там, где ее нет – в одном стандарте (ISO 314). В некоторых местах в конце каталожного номера Вы видите букву L – это означает, что бор выпускается в специальном удлиненном виде – 24мм, независимо от длины рабочей части.

· шестой – ценовая категория (в каталоге FG боры 5 ценовых категорий, зависящих от курса евро).

На некоторых рисунках боров внизу Вы видите специальную маркировку. Это напоминание врачу, что рекомендуемая производителем скорость вращения для данного типа бора ограничена до: 300.000 об./мин.; или 160.000 об./мин.; или 140.000 об./мин.

Пример формирования заказа

FG	G801/012

Р: Ценовая категория: 1-2-3 …

РАБОТА С КАТАЛОГОМ НР (прямые алмазные боры)

Каталог НР объединяет в себе ассортимент боров, дисков и алмазных кругов для прямого наконечника, применяемого в зубном протезировании.

Боры выпускаются только в одном стандарте: ISO 104, где длина бора 44,5мм.

Диски выпускаются в двух стандартах: ISO 104, где длина дискодержателя 44,5 мм и ISO 204, где длина дискодержателя 20мм.

Таблица параметров НР боров и алмазных кругов состоит из 4 уровней, где:

· первый (верхний) - вид (форма) фрезы, алмазного круга;

· второй - диаметр рабочей части;

· третий – длина рабочей части;

· четвертый - ценовая категория.

Варианты абразивности боров (фрез) каталога НР:

· HP STANDART – 106-125 микрон;

· HP COARSE – 150 микрон (зеленая кодировка на боре);

· HP FINE – 45 микрон (красная кодировка на боре (фрезе)).

Таблица параметров НР дисков делится на 2 части:

В левой части указывается:

· абразивность диска (маркировано желтым цветом 15, 45, 75 микрон);

· толщина рабочей части диска (L mm = 0,10; 0,15; 0,5; 0,4);

· на рисунке видно с какой стороны на диск нанесено алмазное напыление (только сверху; только снизу; с обеих сторон).

В правой части указывается:

· общий вид диска;

· диаметр диска (160, 190, 220мм);

· ценовая категория.

Пример формирования заказа

HP801/012

Р: Ценовая категория: 6, 7, 8 …

Работа с каталогом ТВС (твердосплавные боры)

Ассортимент твердосплавных боров (ТВС) состоит из нескольких направлений: твердосплавные регулярные боры, боры для разрезания коронок и мостов, хирургические боры, боры для экскавации пораженного дентина, отделочные боры 12-ти и 30-ти лезвийные боры.

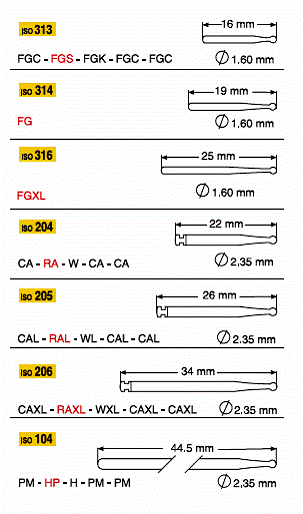

Стандарт хвостовика

На картинке представлены все виды выпускаемых стандартов длин хвостовиков стоматологических боров для терапии, ортопедии и хирургии. Каждому стандарту дины, по международной классификации ISO присвоен цифровой номер. Там же указана возможная буквенная идентификация, встречающаяся в других странах (каталогах).

Пример: турбинный бор имеет длину 19мм. Следовательно, надо писать FG или ISO 314.

Некоторые боры выпускаются с угловым хвостовиком и имеют длину 22мм. Следовательно, надо писать RA или ISO 204.

Некоторые турбинные боры выпускаются в удлиненном виде 25мм (хирургическая длина). Следовательно, FGXL или ISO 316.

Далее по предлагаемому списку.

Правее вы можете видеть расшифровку обязательных параметров, которые необходимо указывать продавцу для выполнения заявки. Как вы можете видеть в каталоге, для организации заказа требуется выяснить, какой формы нужен бор, каталожный номер, диаметр его рабочей части и цену.

· В верхней части шкалы для облегчения представления приведены рисунки предлагаемых инструментов в масштабе 1/1.

· Желтая маркерная линия показывает каталожный номер.

· Далее указываются все выпускаемые стандарты длин данного типа бора.

· В графе маркированной буквой Р (Цена) - указано категория цены выбранного бора.

Таким образом, согласуя свои передвижения по каталогу по изложенной выше схеме, вы составите правильный алгоритм параметров для быстрой организации вашего заказа.

Для облегчения визуальной идентификации инструментов некоторые боры для конкретных специализаций маркированы золотым цветом (покрыты нитрит титаном). Это боры для разрезания коронок и финишные боры.

Пример формирования заказа

Р: Ценовая категория: …

В нижней части каталога вы видите таблицу с рекомендованными режимами вращения для некоторых типов инструментов. И образцы выпускаемых упаковок, подставок и демонстрационный планшет для проведения презентаций.

FGXL RAL, RAXL, HP

max 120.000 об./мин., max 3.000 об./мин.

Предназначение стоматологических боров

с товарным знаком DIA-TESSIN группы FG:

№ бора	Предназначение
368	для обработки пломб
369	для обработки пломб
379	для обработки пломб
390	для обработки пломб
801	для изъятия кариеса
802	для изъятия кариеса
805	для формирования
806	для формирования
807	для формирования
811	для обработки пломб
813	для формирования
815	для снятия коронок
816	для снятия коронок
817	для снятия коронок
818	для снятия коронок
820	для снятия коронок
822	для формирования
825	для снятия коронок
826	для снятия коронок
829	для формирования
830	для формирования
831	для обработки пломб
833	для обработки пломб
835	для шлифования зуба
836	для шлифования зуба
837	для шлифования зуба
837	для обработки зубного канала
838	для формирования
845	для обработки пломб
846	для шлифования зуба
847	для шлифования зуба
847	для обработки зубного канала
848	для шлифования зуба

№ бора	Предназначение
848	для обработки зубного канала
849	для обработки пломб
850	для обработки пломб
851	для обработки пломб
852	для обработки пломб
855	для обработки пломб
856	для обработки пломб
857	для обработки пломб
858	для обработки пломб
859	для обработки пломб
860	для обработки пломб
862	для обработки пломб
863	для обработки пломб
864	для обработки пломб
868	для обработки пломб
869	для формирования
875	для обработки пломб
877	для обработки пломб
878	для обработки пломб
878	для шлифования зуба
879	для обработки пломб
879	для шлифования зуба
880	для формирования
881	для формирования
882	для формирования
883	для обработки пломб
884	для обработки пломб
885	для обработки пломб
886	для обработки пломб
888	для обработки пломб
889	для обработки пломб
898	для обработки пломб
899	для обработки пломб
909	для снятия коронок

Рекомендации к использованию
